历时一个月，洞洞板DIY的耳放(4)
时间:2013-02-21 13:51 来源:www.ndiy.cn 作者:lemontreenm 点击:次

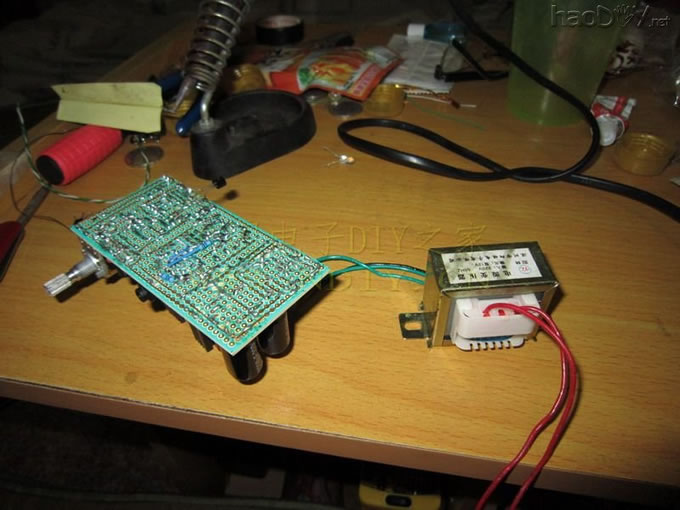

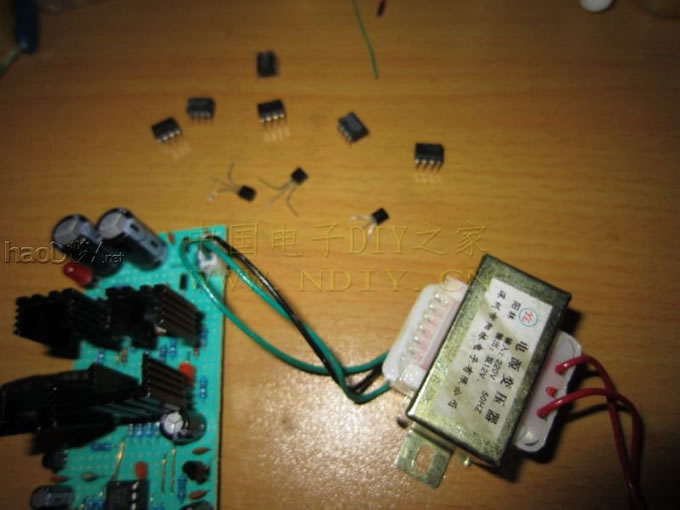

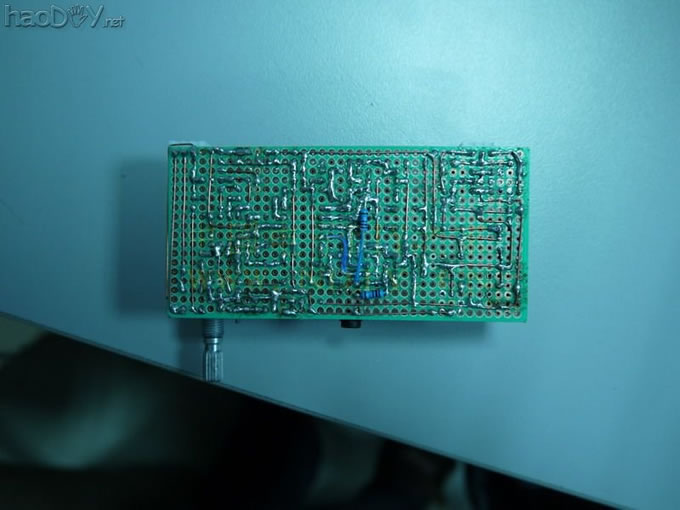

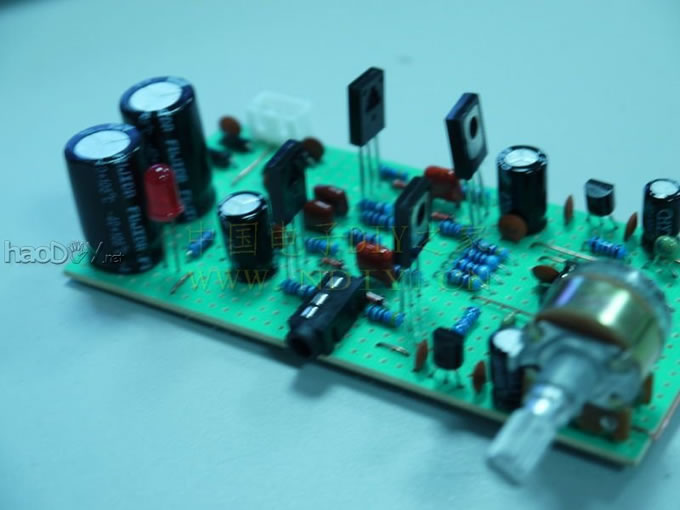

 大部分元件焊接好之后就要开始洞洞板背面的布线了。因为洞洞板本身是没有线路的。背面电路焊接前后费了我差不多一周时间。焊得眼睛啊花了 成品图  6、上电测试 做好了电路最后一步当然是上电测试。期间没有双12V的电源。所以只能又一次借助网购的力量。   有些刚入门的朋友可能会问，干嘛要用变压器呀，开关电源不是更好？？ 我要说的是，音频电路中不适合用开关电源，高频干扰很大的，最合适的还是变压器。 第一次上电的时候为了保证安全，没有加运放，事实证明我是对的。 因为我闻到了熟料烧焦的味道。经过检查是79L12烧毁。 原来是我搞错了针脚的定义，一直以为和78L12是一样的接法。原来是不一样的。 为了搞明白这个事情我总共费了3个79L12和一个78L12。心疼的…… (责任编辑：admin) |
