diy Marantz(马兰士)7 带MM、MC唱头唱放一体化胆前级
时间:2012-08-31 11:48 来源:未知 作者:admin 点击:次

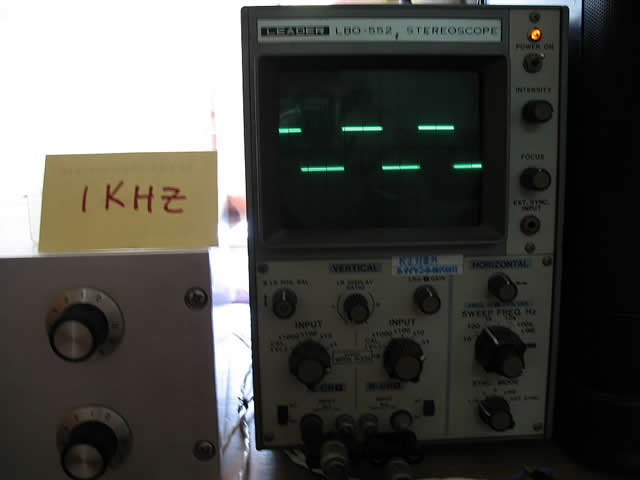

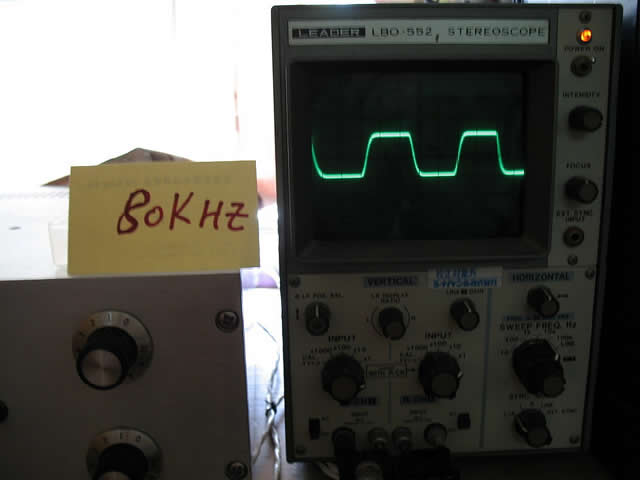

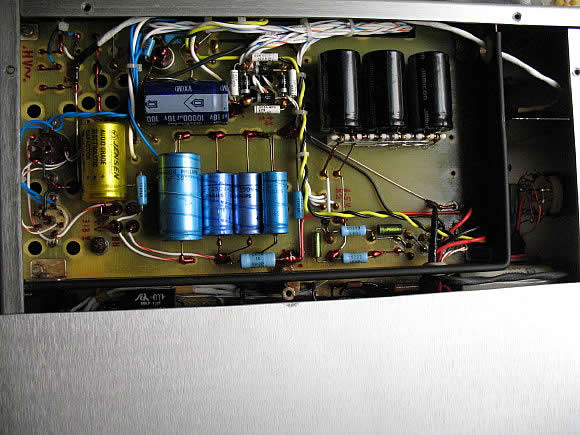

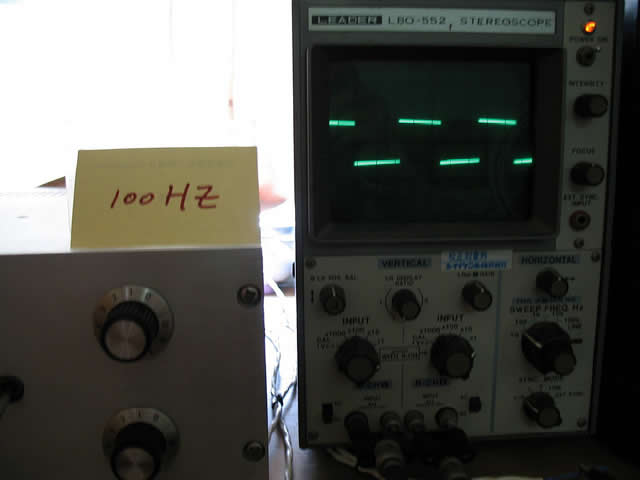

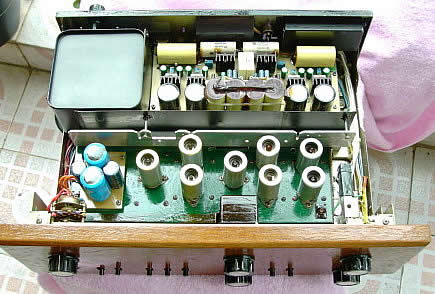

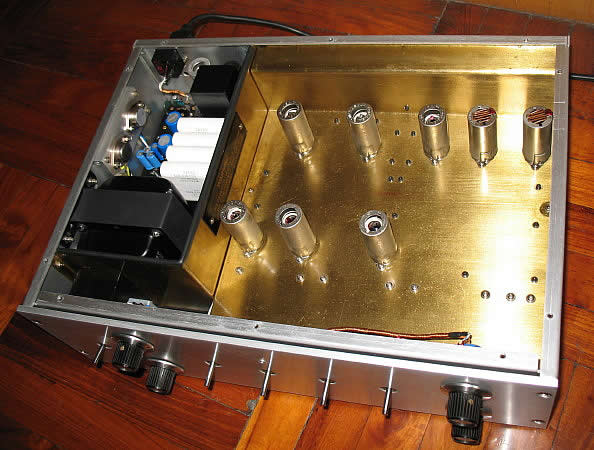

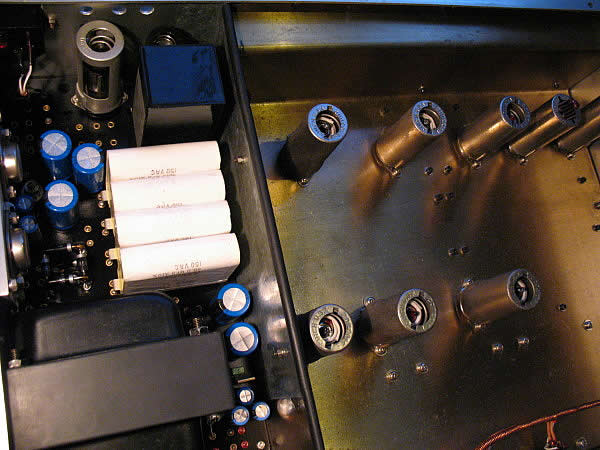

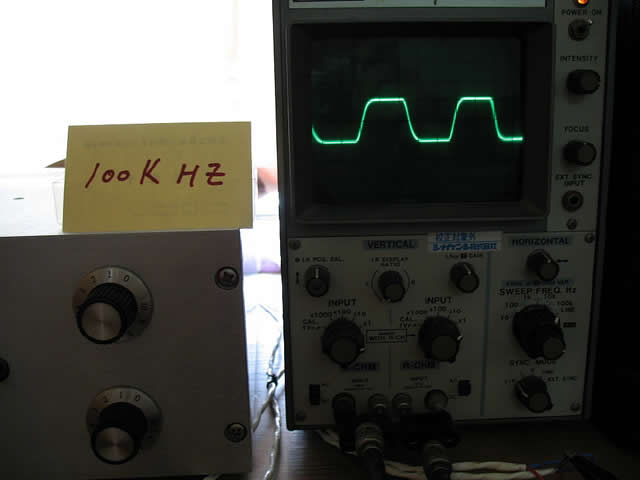

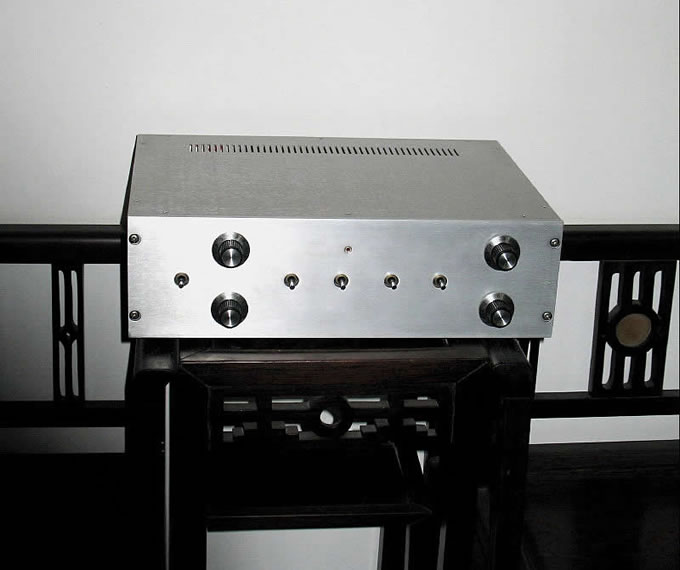

| 三台8管前级均以马兰士--7 电路为基础，其中 [改良后] 第三代 8管前级的所有信号转换全部经由继电器控制。在原马兰士--7的 mm 动磁唱头放大前再增加了20倍放大的 MC 动圈唱头放大，可放大输出只有100uV的低阻、低输出动圈唱头，设置了100欧----2.5K 五档/MC唱头输入阻抗匹配选择开关。兼可放大二路麦克风话筒信号。设置了线路录音输出、输入。可单独使用MM.MC唱头放大部分输出，设置了单--双声道选择开关。设置了微量变化的高切、低切、平直三档选择开关。用EZ80胆整流[亦可用6X4---配有预备的6X4七脚管座]。采用100W--EI变压器供电。高压直流供电采用CLCL滤波。每管的电源退藕滤波供电全独立。 所用的管是经过挑选配对的欧洲管：ECC83----8支。全部直流稳压点灯丝。 使用高电平放大时静态残余噪声：小于0.1mV。高电平输出如/使用MM放大信噪比：约70db。如使用MC放大信噪比：约50db。[全机不存在任何交流哼声干忧，所有噪声输出均为管子本身工作时所产生的本底热噪声]。 频响；5HZ-----45KHZ +/_0.1dB----[7.8V输出时] 高电平放大----- [17倍放大] S/N=98dB MM唱头放大----- [120倍放大] S/N=70dB MC唱头放大 ----- [20倍放大] S/N=50dB 改良后的第三台前级外观  改良后的第三台前级外观   改良后的放大部分接线              原装机:  原版线路图:  (责任编辑：admin) |
