输入牛6N1推并管6N7P电子管胆机功放
时间:2013-03-02 21:57 来源:www.crystalradio.cn 作者:融融 点击:次

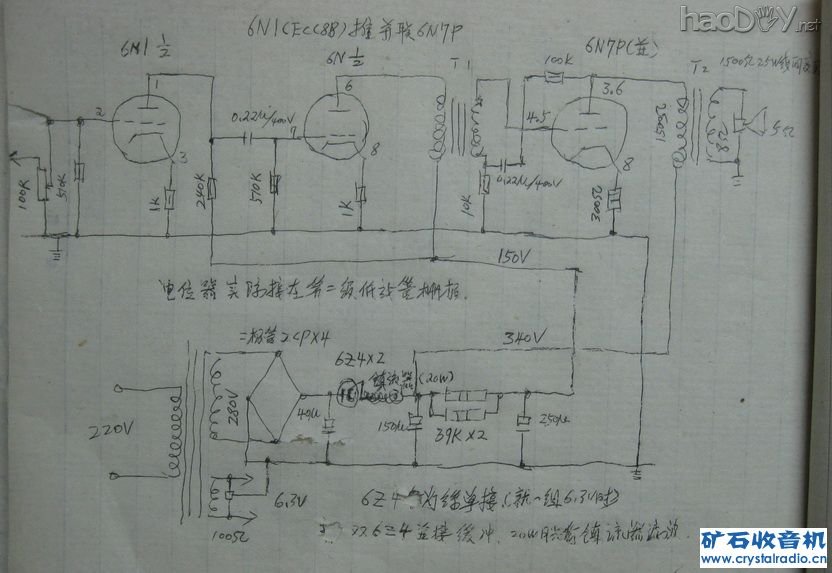

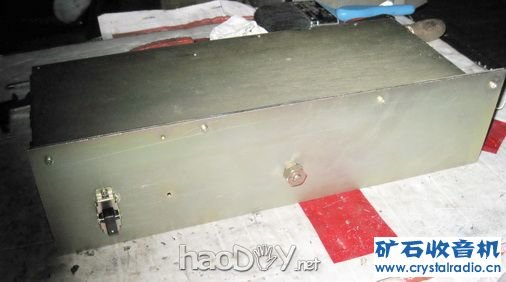

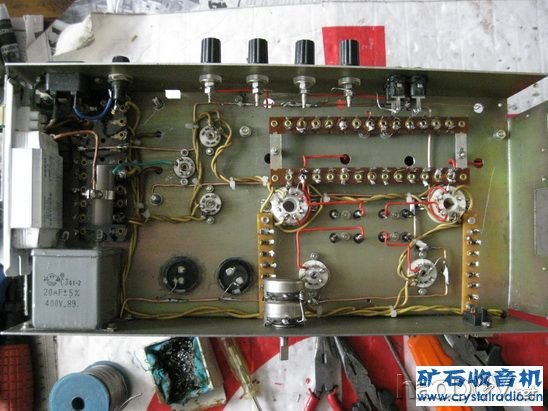

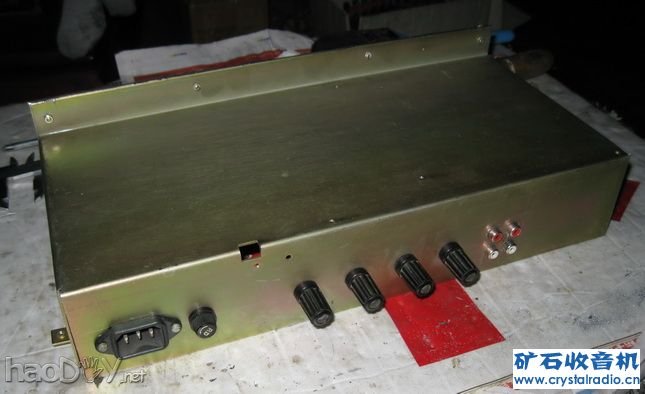

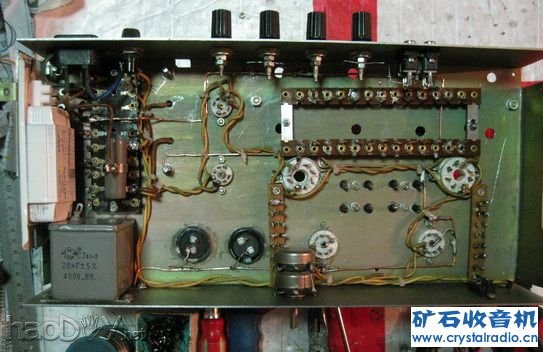

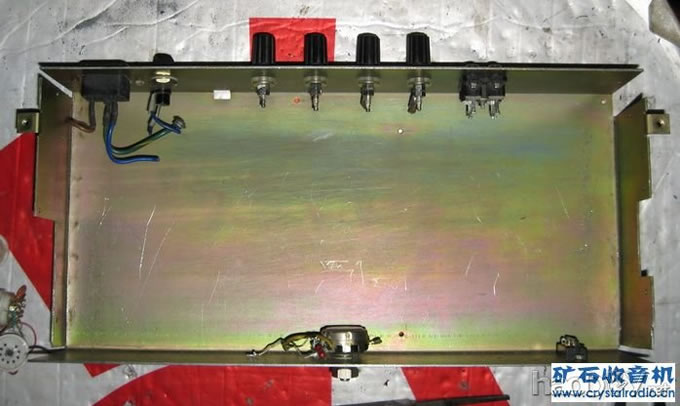

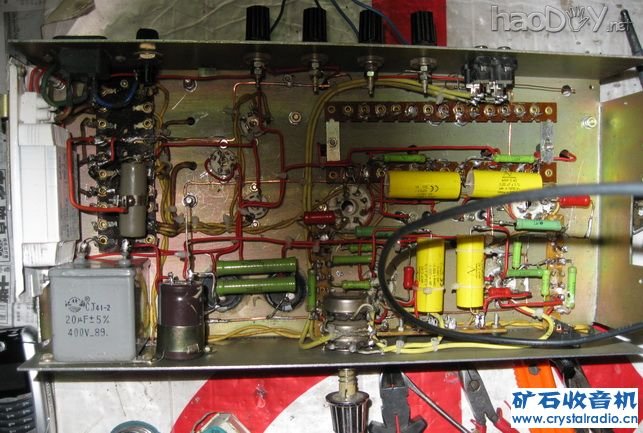

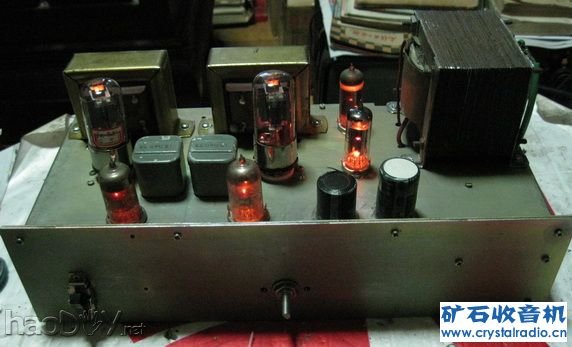

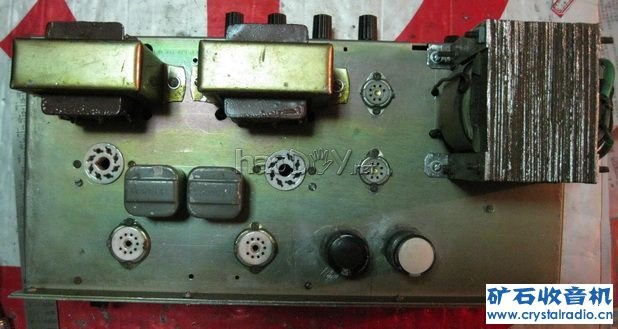

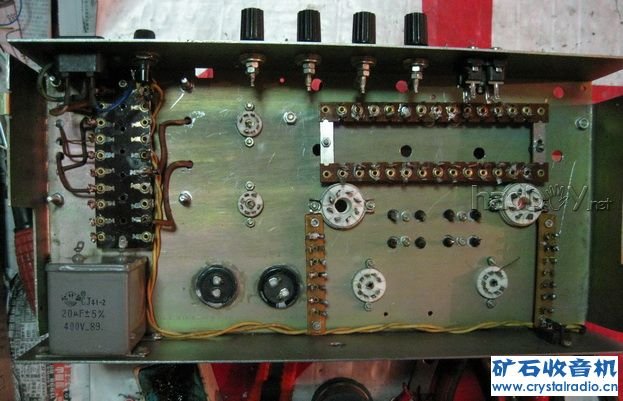

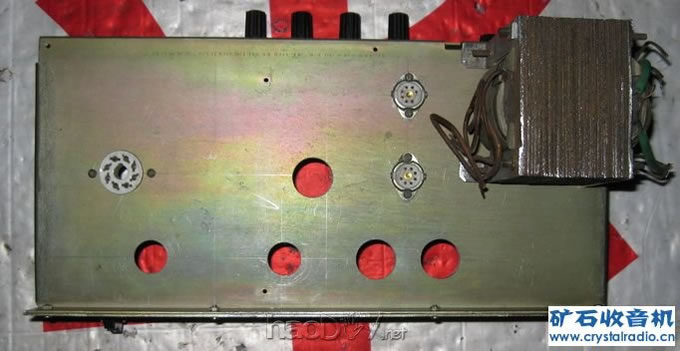

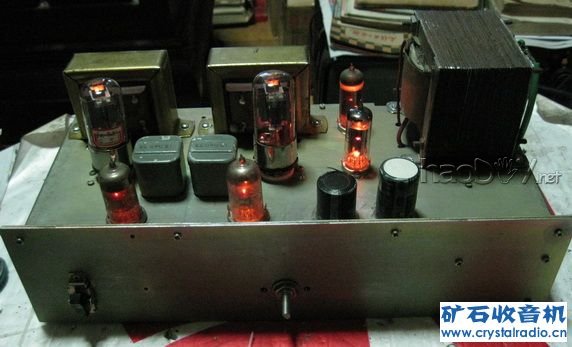

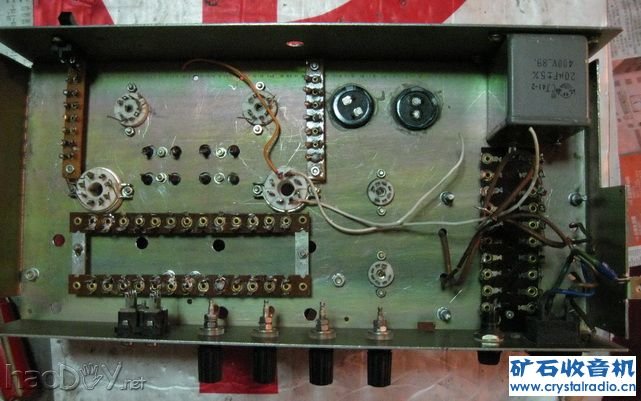

| 几乎都是拆机件组装的带输入变压器的6NI推并管6N7P。电源变压器是70年代自绕的，灯丝和高压都是单的，没办法只好用四只半导体二极管整流，两只6Z4缓冲。输入变压器是拆罗盘放大器上的，输出变压器是70年代旧的天津半导体二厂的25瓦线间变压器。初级250-1000-1500欧。次级0-8-16欧。实接初级1500欧。次级8欧。底台是拆就得针式打印机改作的。管座。电阻。电容。连接件也是拆机的。 这是最后定型的图片    先将针式打印机底台改成胆机底台，镀锌铁板很不错，有接近2毫米厚，利用它原来弯好的直角，改成现在这样     先组装灯丝，底线，和变压器及其连接件
|
