输入牛6N1推并管6N7P电子管胆机功放(2)
时间:2013-03-02 21:57 来源:www.crystalradio.cn 作者:融融 点击:次
|
2011-1-3 20:31:38 上传
下载附件 (54.34 KB)

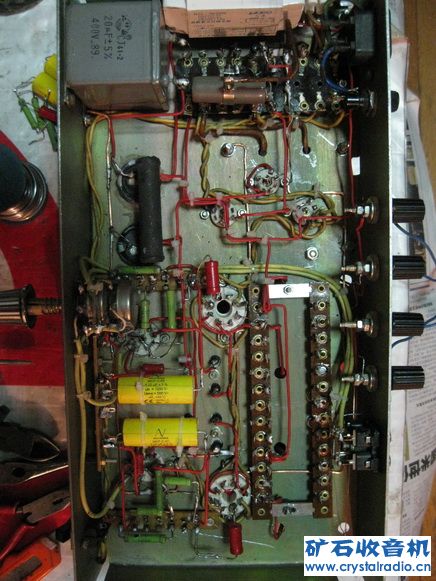

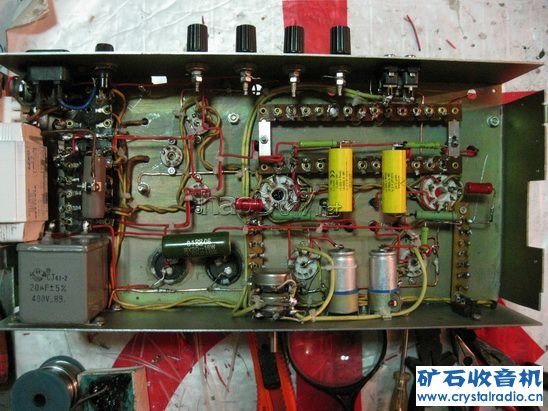

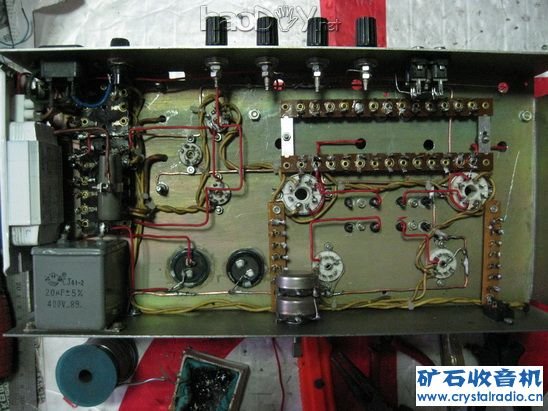

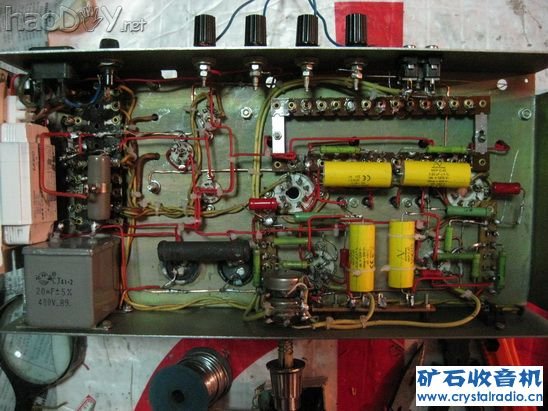

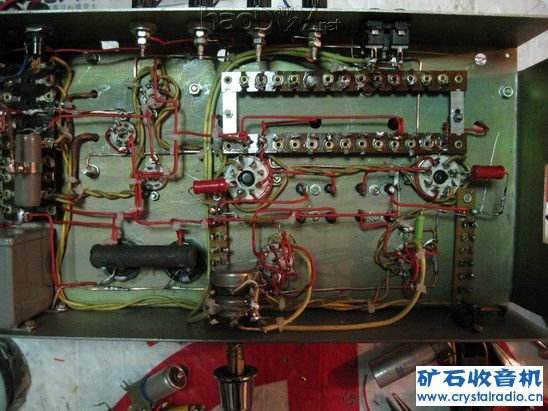

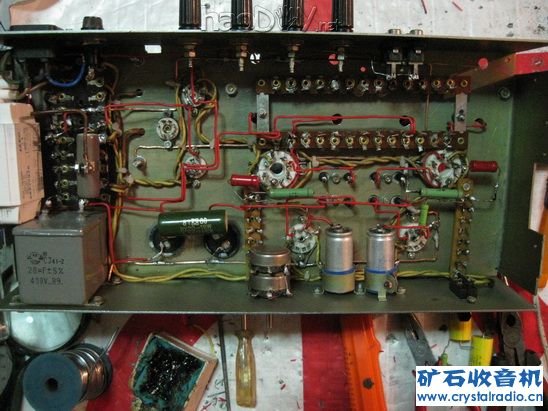

   最初是所有的灯丝都并接在两条线上。先接的6Z4-6N7P-6N1，试机时发现无论咋调灯丝并接100欧电阻也无效。后改成6Z4原线不动，把其他灯丝断开重接6N7P-6N1这样交流声就小了。。 在调机过程中发现发现声音小点，不震撼。查老书上说三极管不能加反馈。就把反馈撤了。效果不明显，怀疑是6N7P和输出输入变压器不匹配，就把整个线路改成了只剩两个阴极电阻模式。也不行，又把它改成了6P3P和6V6GT。效果也差不多。 后来怀疑是前级推不动。后改成前级并管，效果还是不明显。干脆改成了两级前级。这样输出功率就够了。又接受斑竹的建议，去掉了阴极电阻。 前级滤波又加上一个150u电解。将前级滤波电阻10瓦10K改成了2瓦39K两只幷接。 经过几个小时的反复试听，反复改造调试，基本定型了。 试换过JJ的ECC88声音好不少。 现在装在机器上的是全新南京58年亮箍6N7P。上海6Z4。60年北京6N1。 整机试机结果：推动老的惠威杜希2.1音箱。高音很好，解析力很好。音乐的背景细节都能反映出来。 缺点是：电位器开到最大时【包括一多半时】声音有失真。可能是输出变压器不匹配【接机初级1500欧。次级8欧接5欧喇叭】。输入变压器电感小的原因    (责任编辑：admin) |
