双声道6n2+6n1电子管小胆机功放
时间:2013-03-06 18:06 来源:www.crystalradio.cn 作者:PL81 点击:次

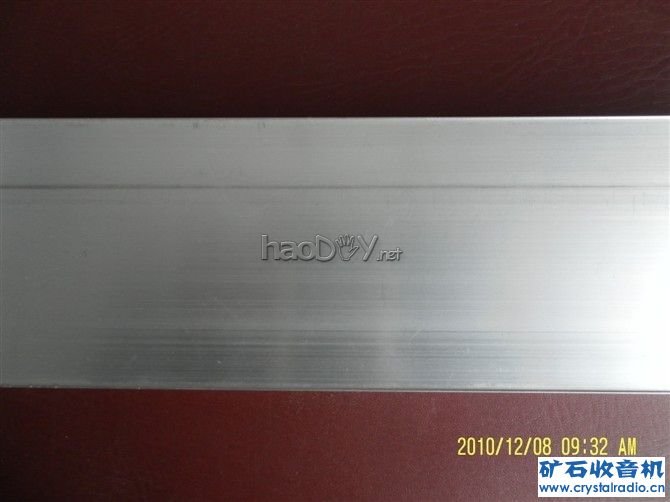

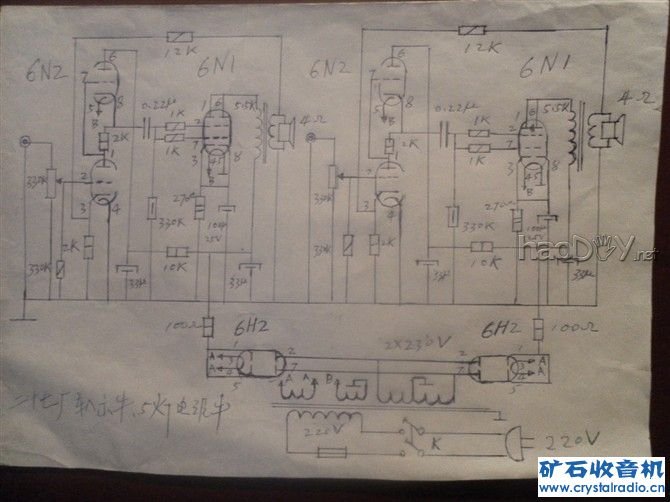

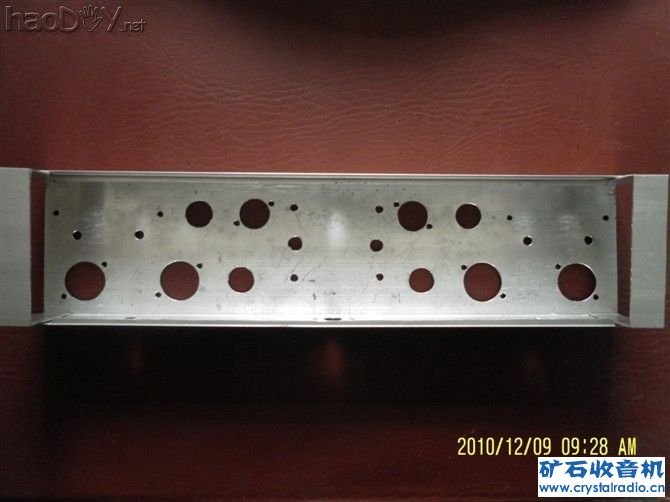

最近利用业余时间做了台小功放，全是手里现有的原件，每声道输出功率近1W,足够小房间听音用，先构思拼凑了个图，前置放大用的是6N2组成SRPP电路，此电路对直流来说是双三极管串联工作，对交流是并联推挽甲类工作，这种电路优点是失真小，高低频延伸好，速度快动态大和输出阻抗低。功放用6N1双三极并联。整流用手里闲置的6H2每声道单独整流。先看图 低板用铝合金门边料连钻带错尔成

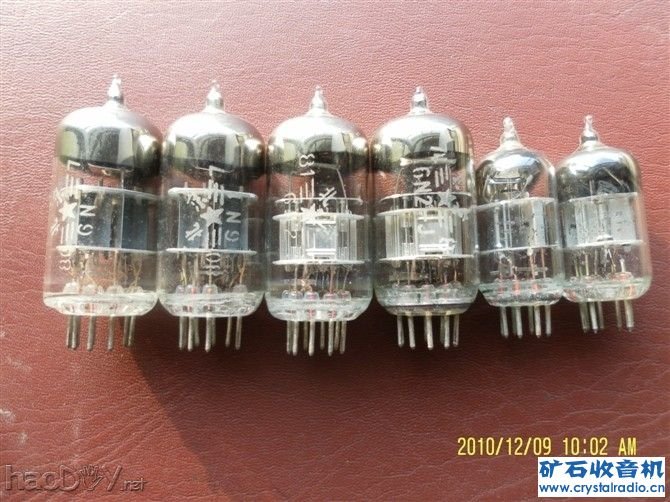

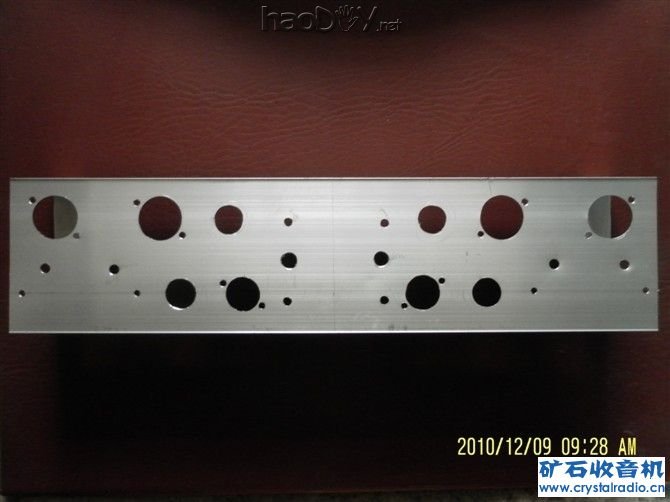

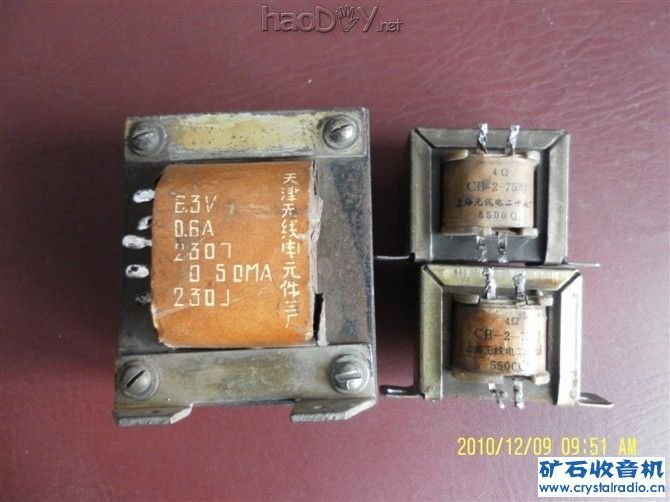

  六只小胆管  三头牛 顶部  (责任编辑：admin) |
