最近组装的6P1电子管单端胆机功放

时间:2013-03-06 18:21 来源:www.crystalradio.cn 作者:qiuwei8375 点击:次

最近组装的6P1单端

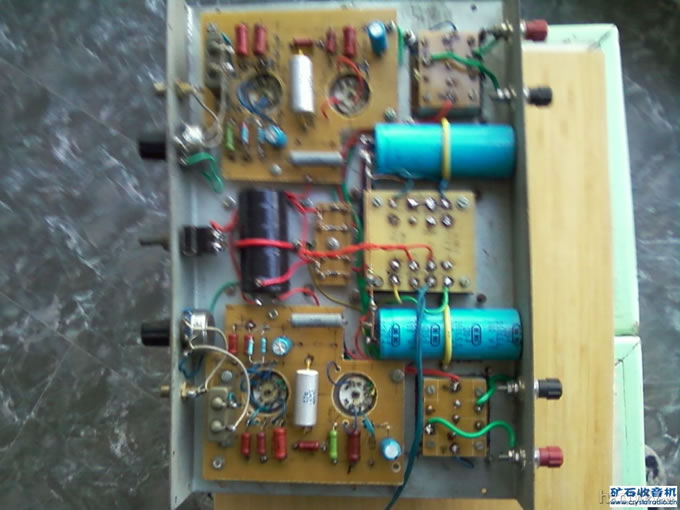

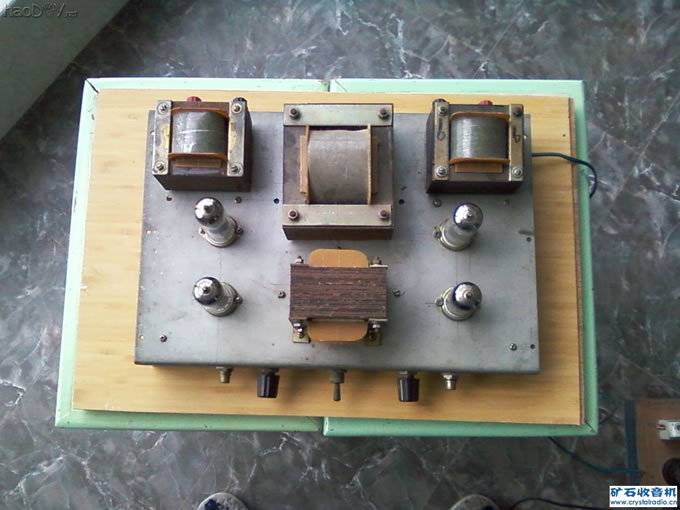

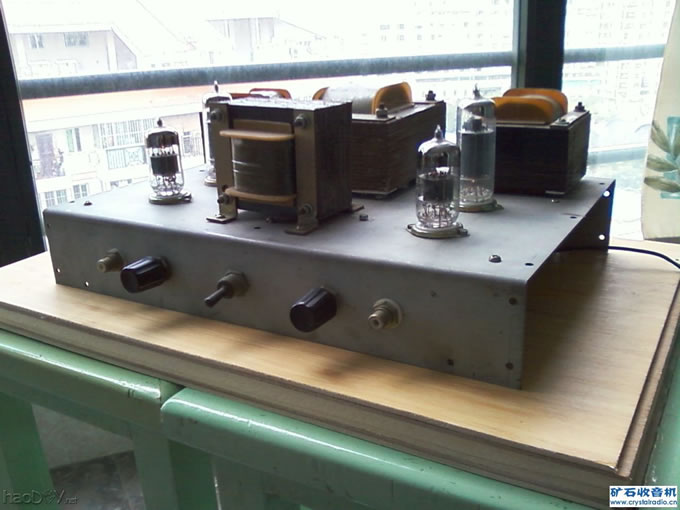

花了一个多月的时间组装的6P1单端，晶体管整流，LC滤波，交流声几乎不可闻，声音不错。采用自做的铆钉板。变压器全部自绕，电子管也是从单位设备淘汰上“捡来”的

最近组装的6P1电子管单端胆机功放


最近组装的6P1电子管单端胆机功放


最近组装的6P1电子管单端胆机功放


最近组装的6P1电子管单端胆机功放

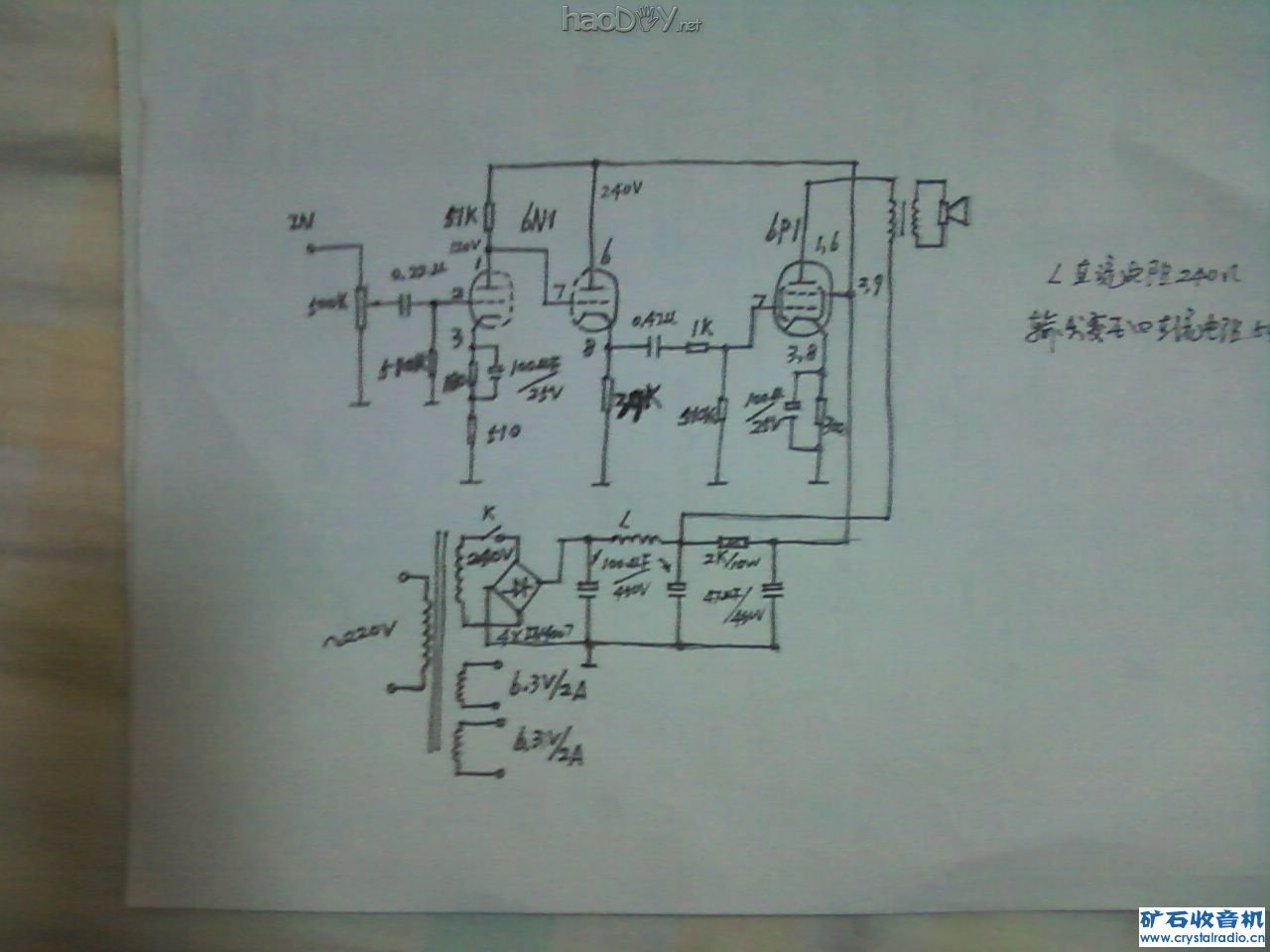

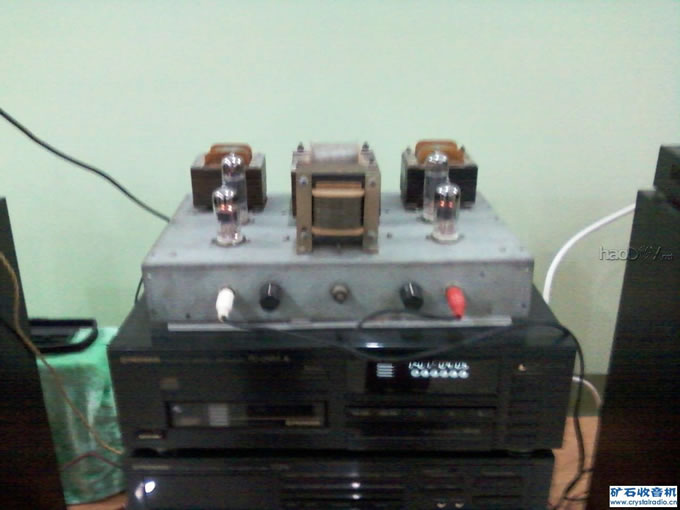

这台机子总共用了4个电子管，6N1的一半作电压放大，另一半做阴极输出器。输出电压器铁芯截面为1.9*3.8，初级用0.16的漆包线绕了3200匝，次级用0.5的漆包线绕128匝，分层分段绕制。6n1的第三脚串接了一只510欧的电阻，原来想从输出端引入负反馈改善音质的，但是试听之后，感觉不加负反馈音质都不错了，还原汁原味，所以就没有加反馈。音箱和CD是用日本先锋音响上的。
