本人原创内容禁止转载，盗图dog投诉到底 现在在各种网站、新闻、论坛苹果的扩容教程已经很多了，不过大多数都只是讲个大概，没有每一步骤的详细介绍。学妹在学长数码学习手机维修已经快两年了，今天学妹给大家介绍下iPhone6S扩容的详细教程，希望对大家有帮助。 手机扩容其实和电脑的换硬盘、分区、重装系统是一个意思，只不过手机的存储是直接焊在主板上的，技术含量更高一些罢了。iPhone6s以后使用的NAND都是使用NVMe接口协议，和现在m.2固态一样，速度非常之快，理论上容量越大闪存读写性能越好，所以扩容还能让手机的速度更快一些。上干货之前先简单介绍一下原理：苹果的NANDFlash储存了序列号、型号、地区、监管码、主板码、Wi-Fi地址、蓝牙地址、机型颜色等信息，把这些信息使用设备读取出来再写入新的NANDFlash中焊回手机就可以正常识别了。 准备的工具： 64G/128G/256G的LGA70硬盘、电吹风、螺丝刀、镊子、洗板水、翘刀、刮刀、858风枪、烙铁、硬盘测试架、主板夹、焊油植锡网、中温锡浆、焊油、吸锡带等需要了解工具可以等下次学妹发手机维修工具详细介绍。 详细教程开始：

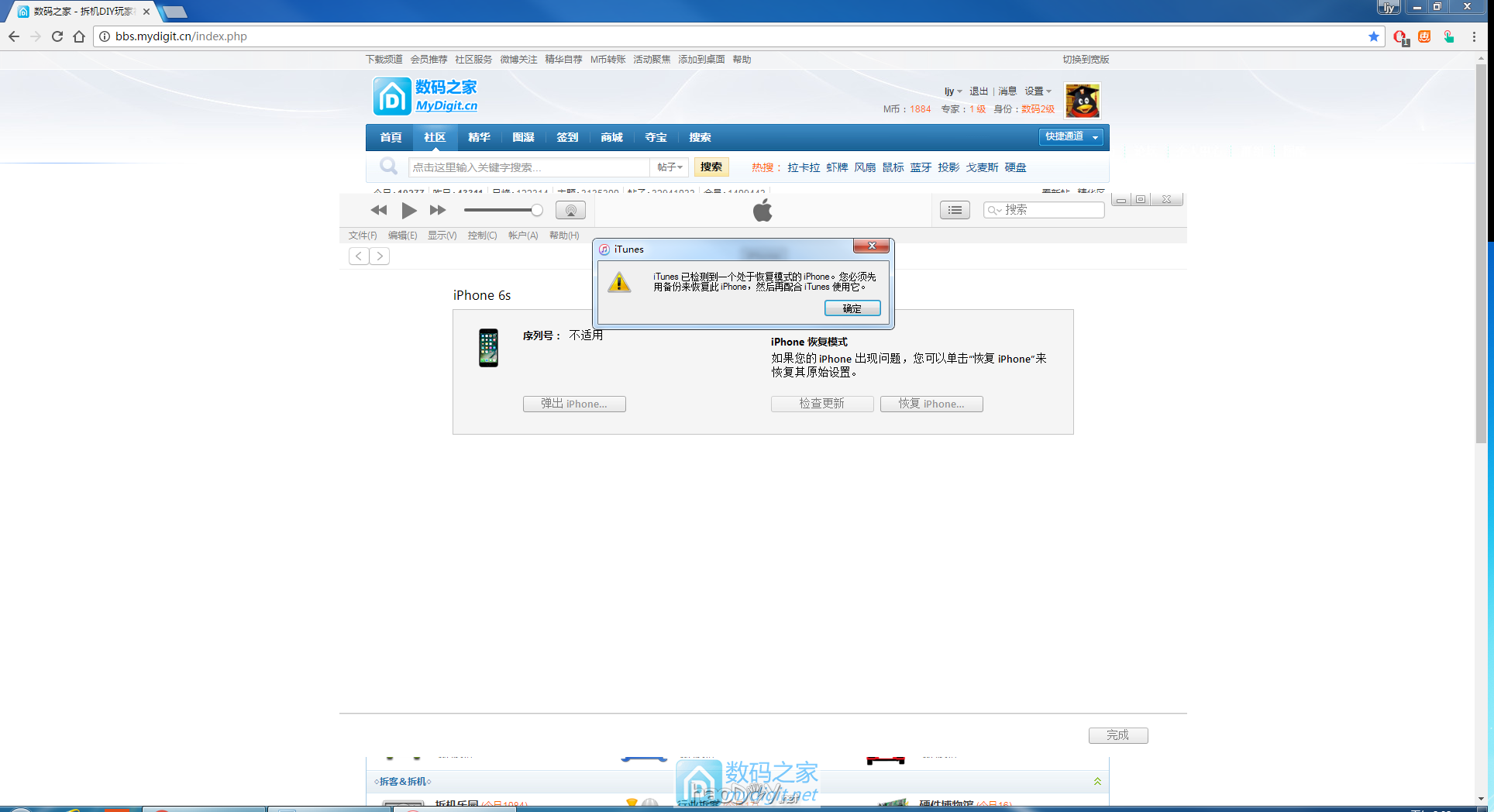

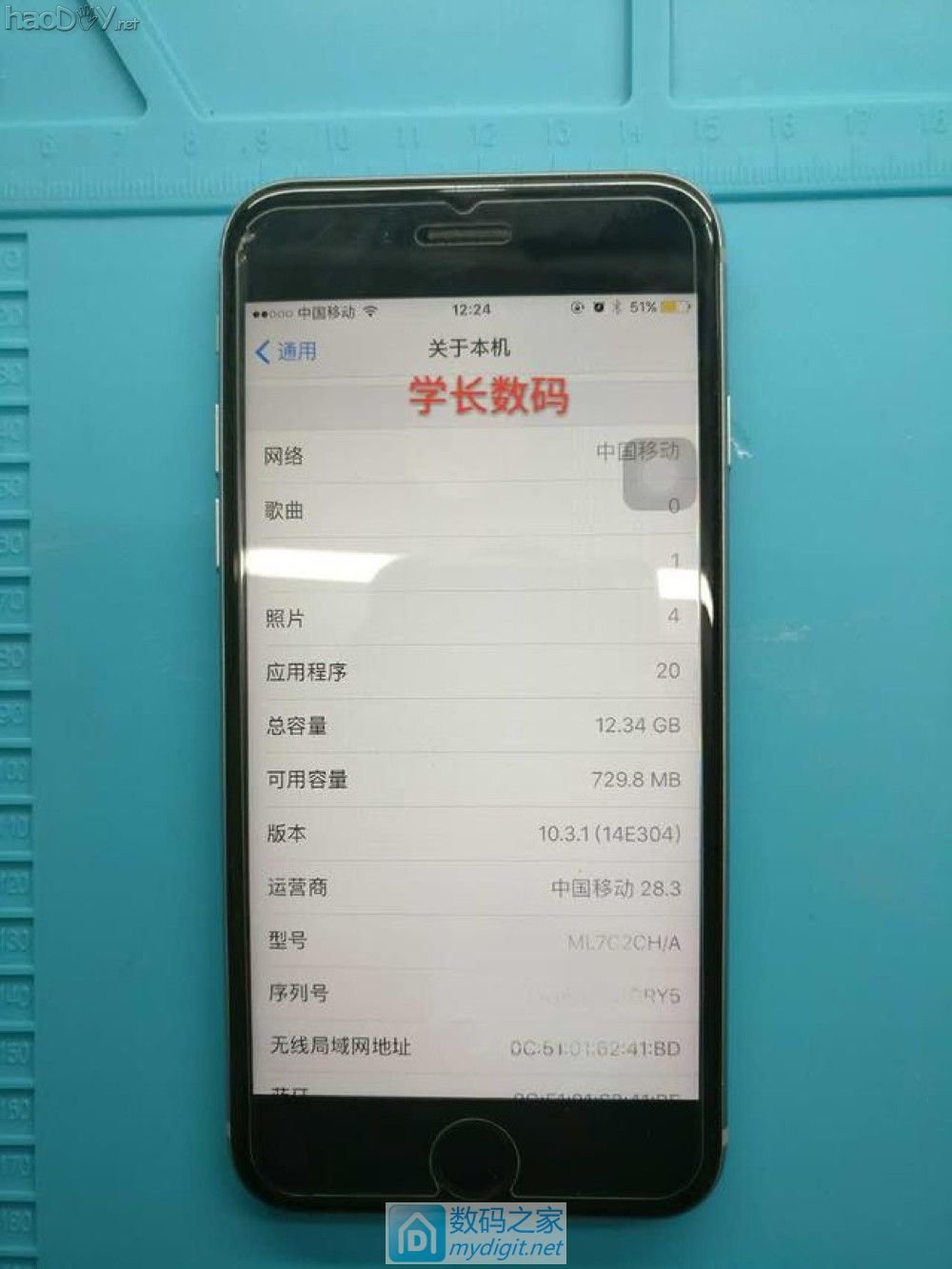

第一步：扩备容前准备 客户拿过来的国行黑色iPhone6S16G，拆机前先让顾客连接itunes备份好数据，把AppleID账号退出（方便扩容后的激活检查，也防止客户忘记自己ID密码），打开关于手机界面，把序列号等信息都拍照记录（以防万一，硬盘数据复制失败时可以手动填入）
第二步：拆屏幕 接下来就是拆机了，iPhone6S的屏幕四周有胶，所以需要先用电吹风加热屏幕四周，这样拆起来比较容易，也不容易拆坏屏幕。
拆屏

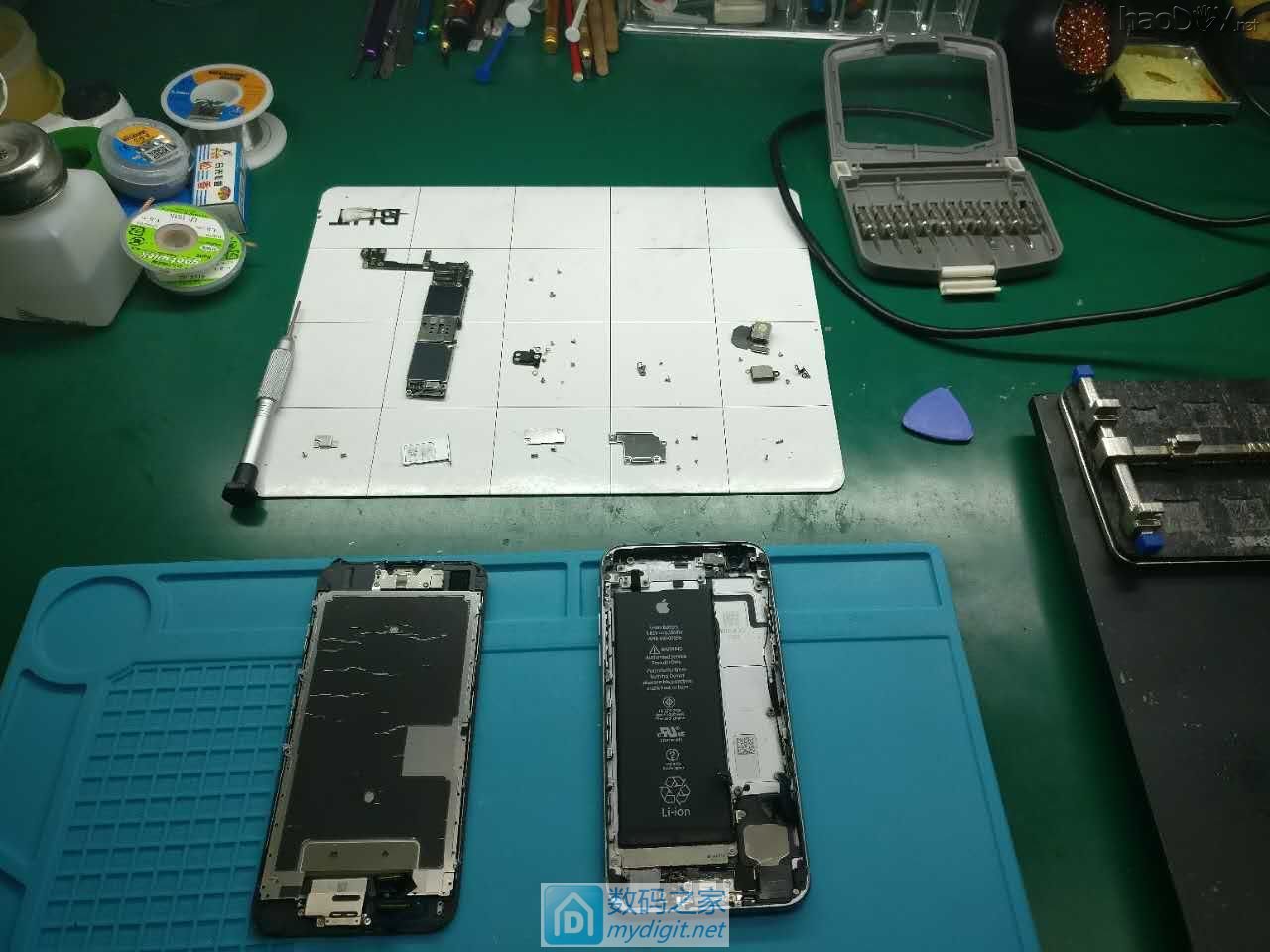

第三步：拆主板 这个过程就是拧螺丝，新手一定要注意每颗螺丝的位置，苹果手机和国产机不一样，基本每颗螺丝都不同。随便乱放的话，装回去将会很麻烦，拧错还有可能把主板拧穿造成断线。

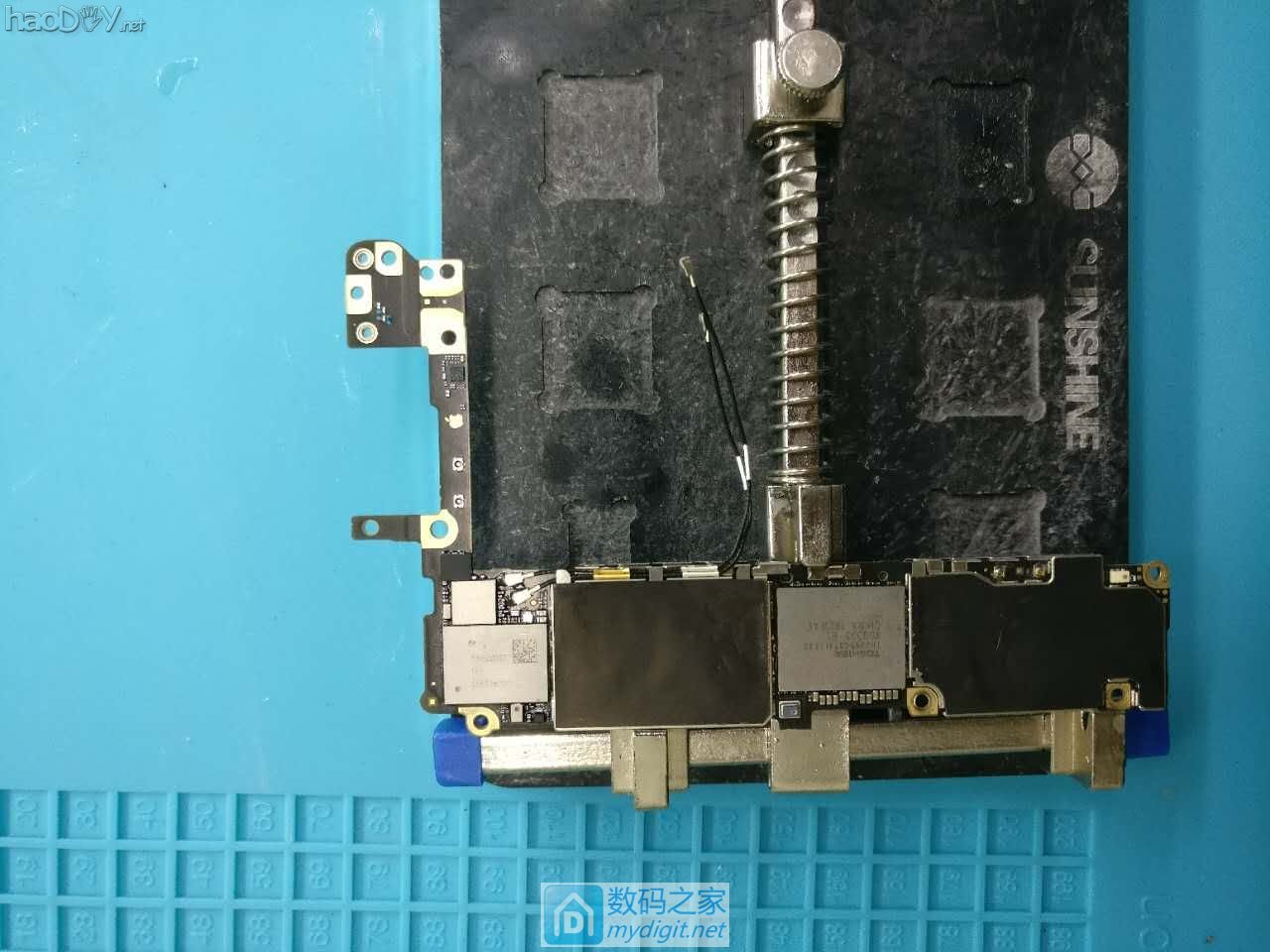

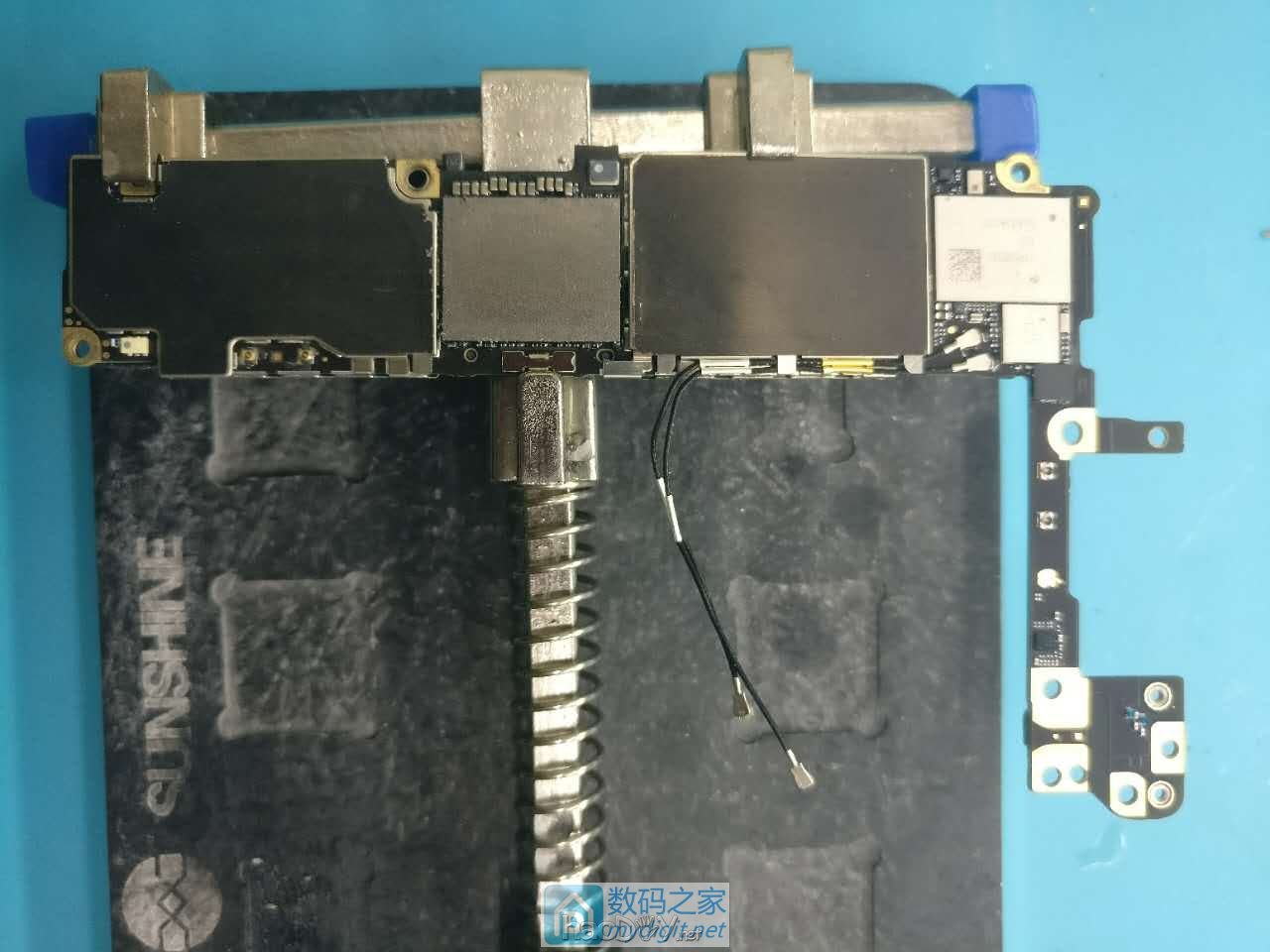

第四步：拆主板天线 iPhone6S硬盘旁边有两根信号线，为了防止风枪的高温将天线吹化，我们需要先将天线拆掉一半，等扩容好了记得再装回去就好。

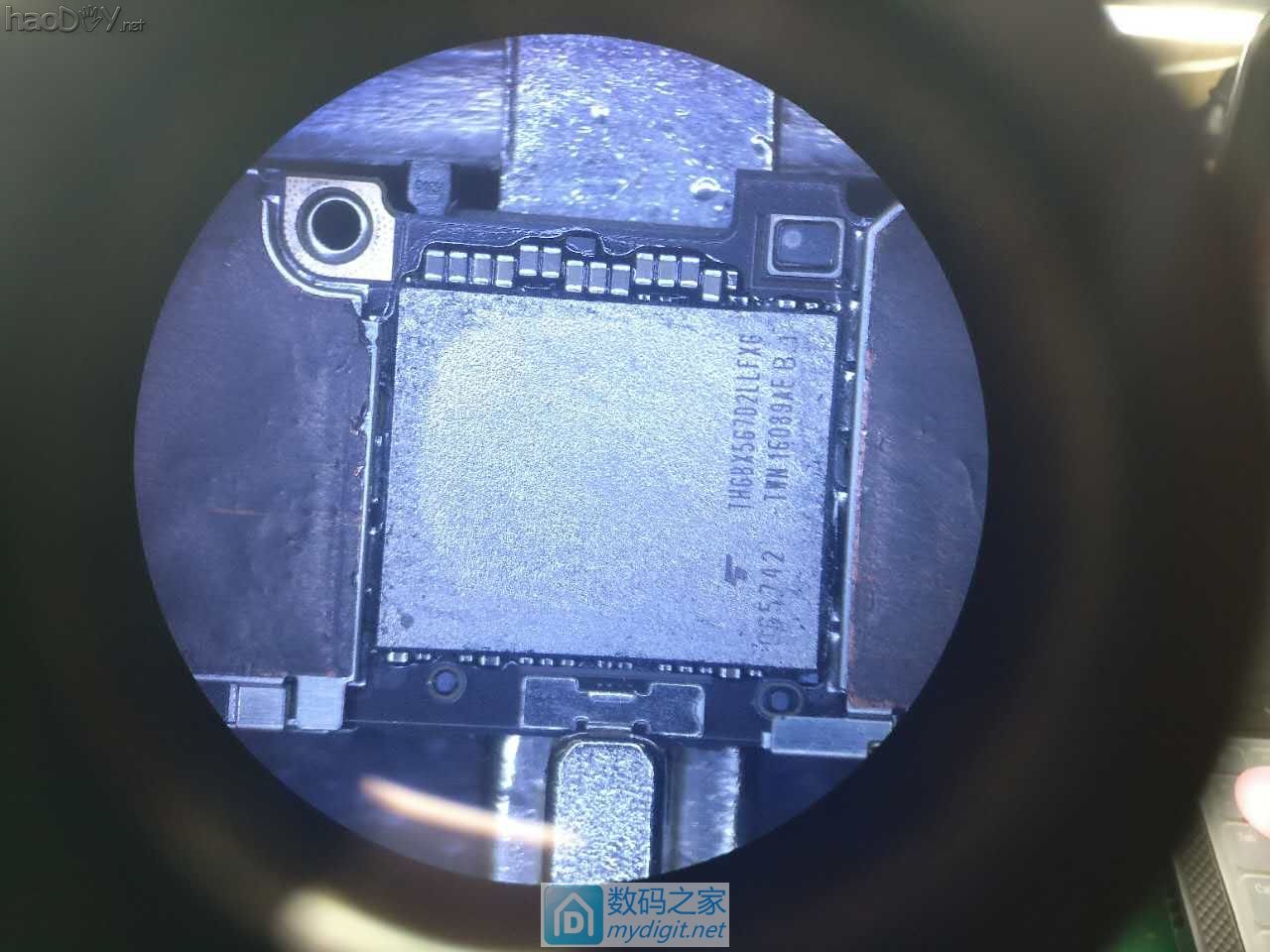

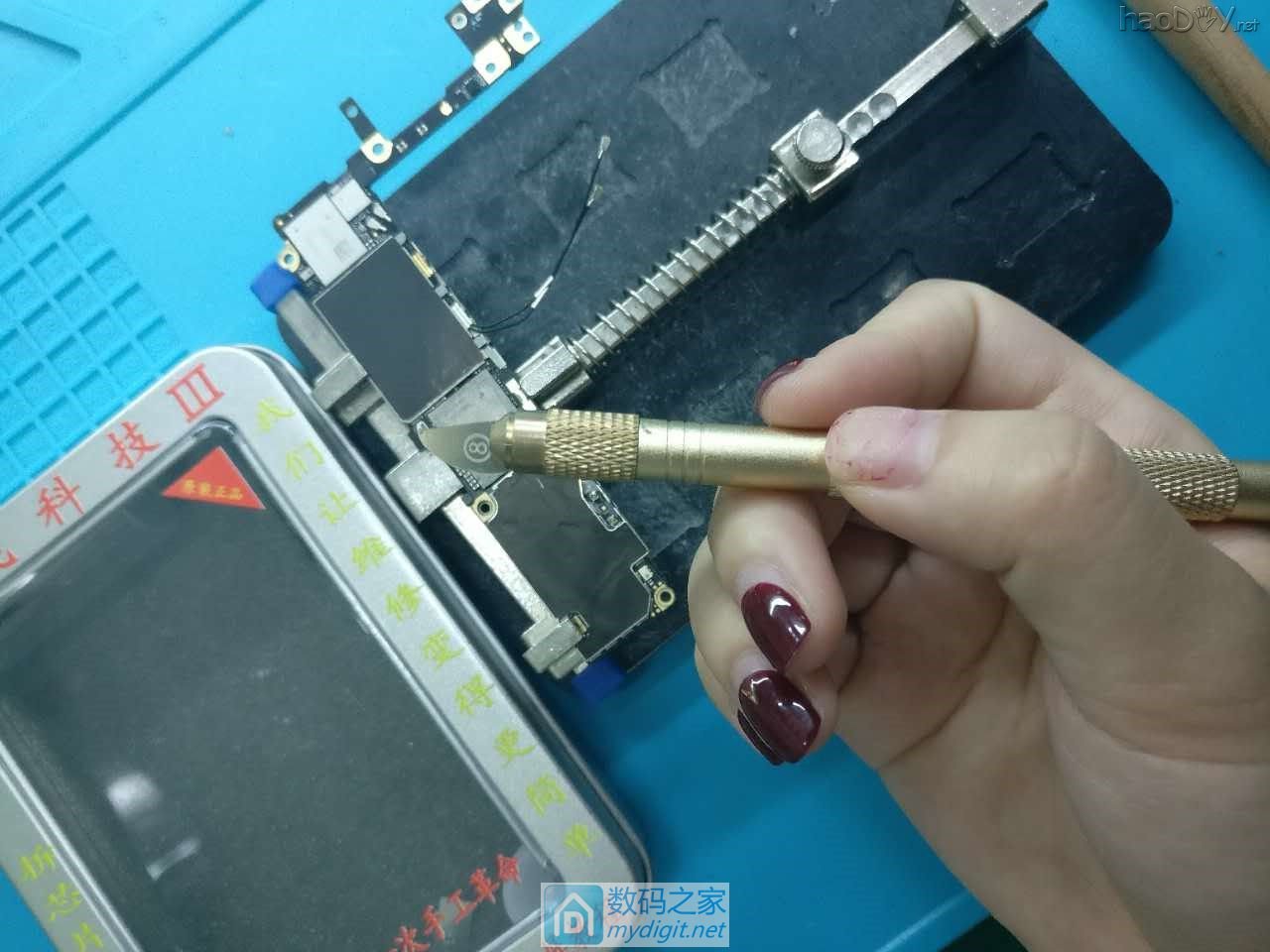

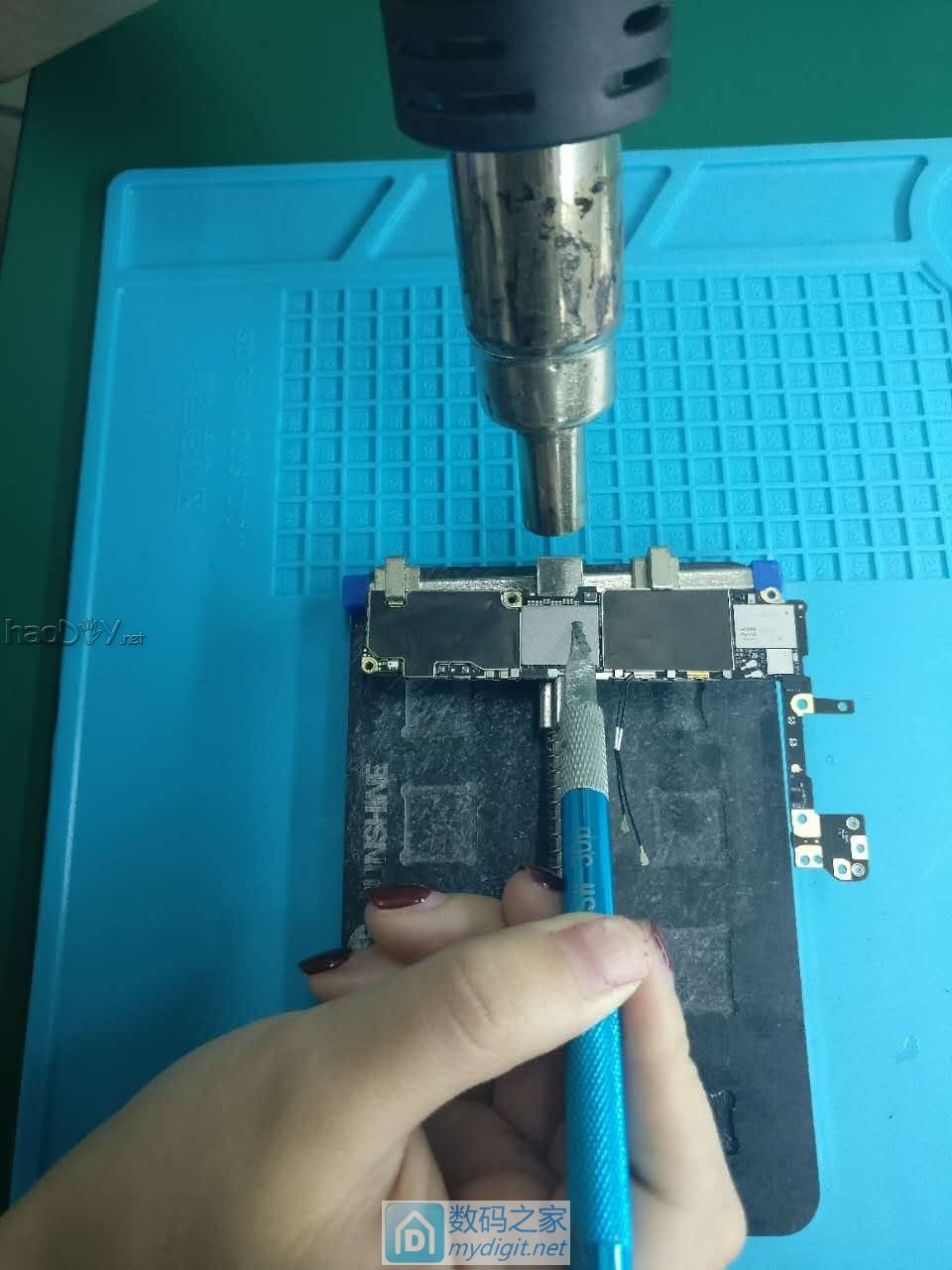

第五步：清理硬盘导热材料 iPhone6S硬盘上面覆盖着一层导热材料，拆硬盘前需要先将导热材料清理干净。将风枪调到150°，配合刀片轻轻刮很容易的就能把导热材料清除干净。
神器

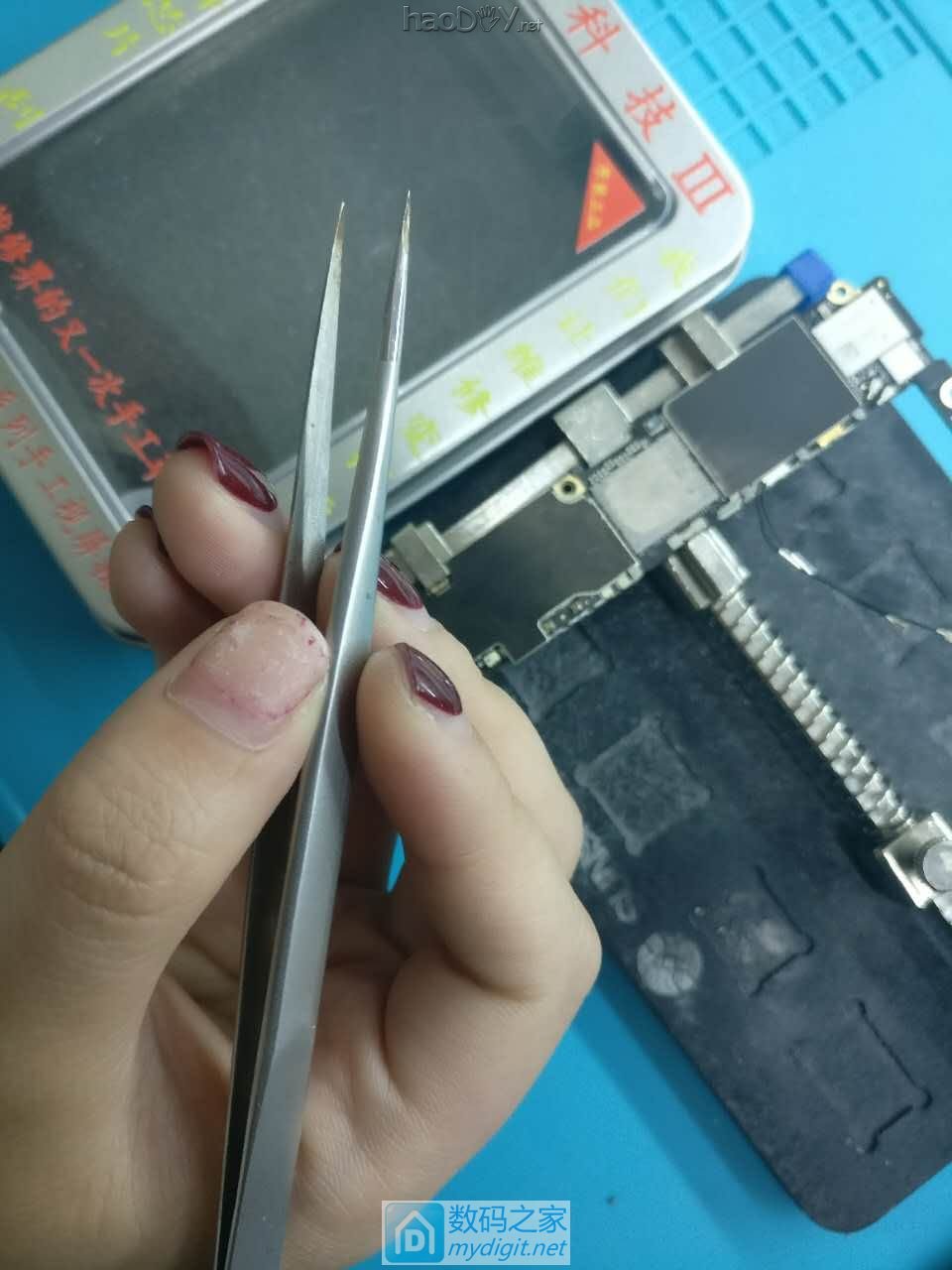

特制镊子

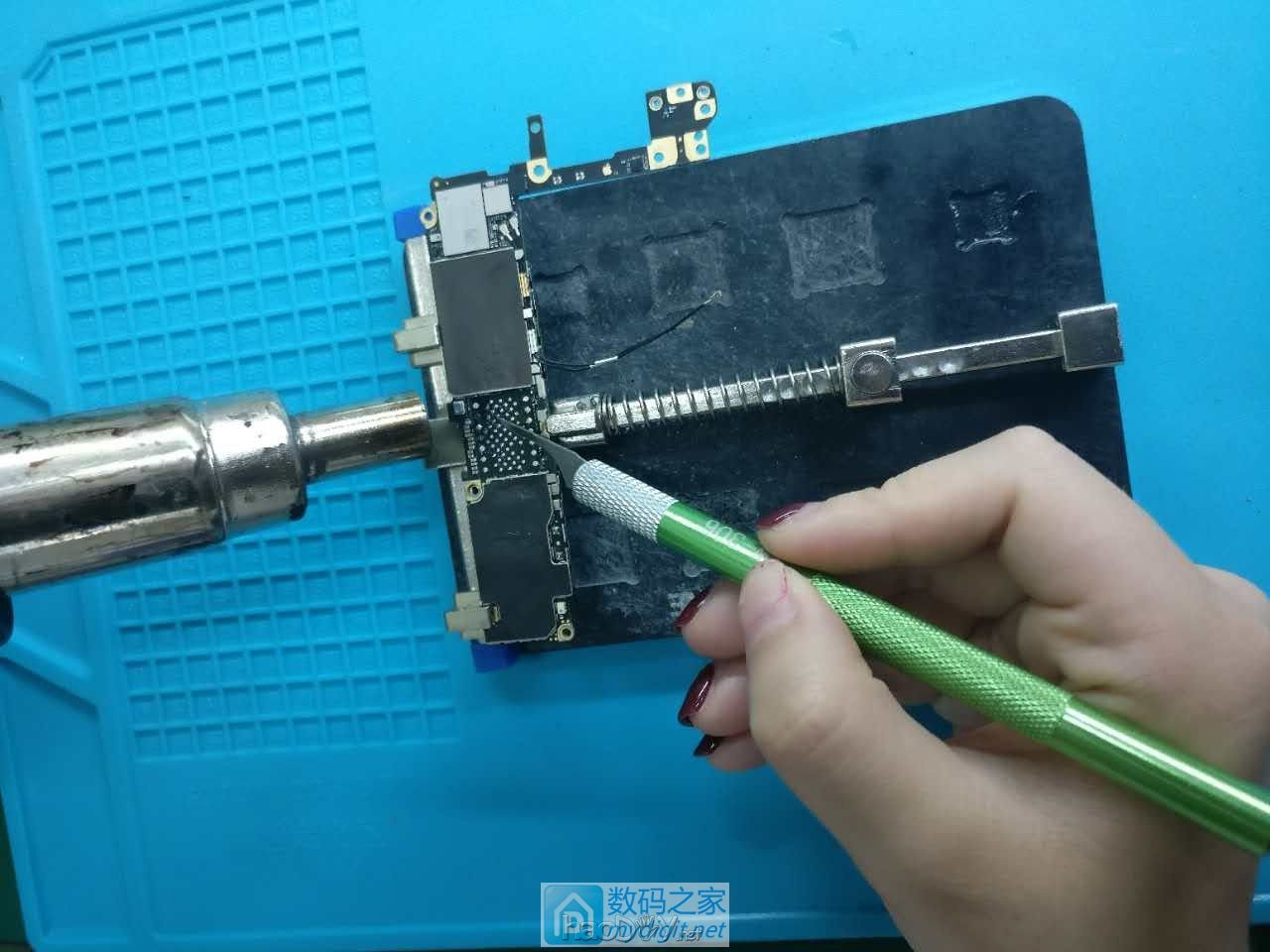

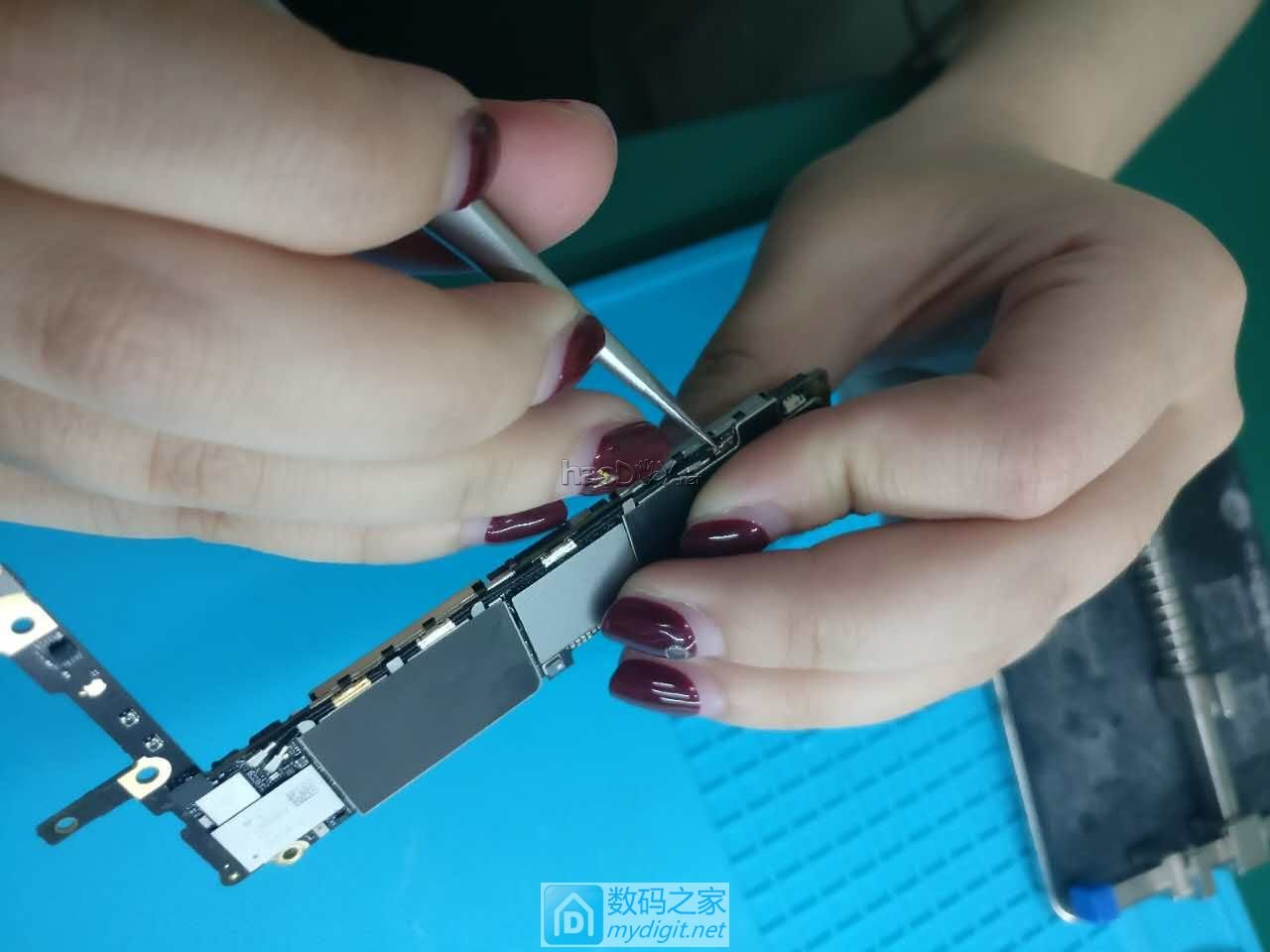

第六步：割硬盘边胶 风枪温度调到280°，配合镊子将硬盘四周的黑胶清理干净。硬盘四周有黑胶覆盖着，翘硬盘之前需要割边胶，目的是让硬盘和旁边的小元件分开。不割的话硬盘拆下来的时候会把旁边的小元件一起带下来，那时候再花时间去补这些小元件就得不偿失了。割边胶需要用到比较细扁的镊子，或者使用维修神器，好的镊子和神器会大大提高你的工作效率，，，个人喜欢用那个带钩子的维修神器加热后一勾就干净了^_^，师傅喜欢用他自己的那把镊子，据说他打磨了超级久，谁动他镊子和谁翻脸╮(￣▽￣)╭
风枪有旋转风风枪和直风风枪，旋风风枪吹到的中心区域和周围区域，温度基本一致，比较柔和。硬盘比较大，旋风比较适合拆硬盘，风枪口吹到的区域和周围区域温度一起上升，硬盘翘下来的时候不容易掉点。直风风枪主要加热中心区域，适合拆其他小ic。

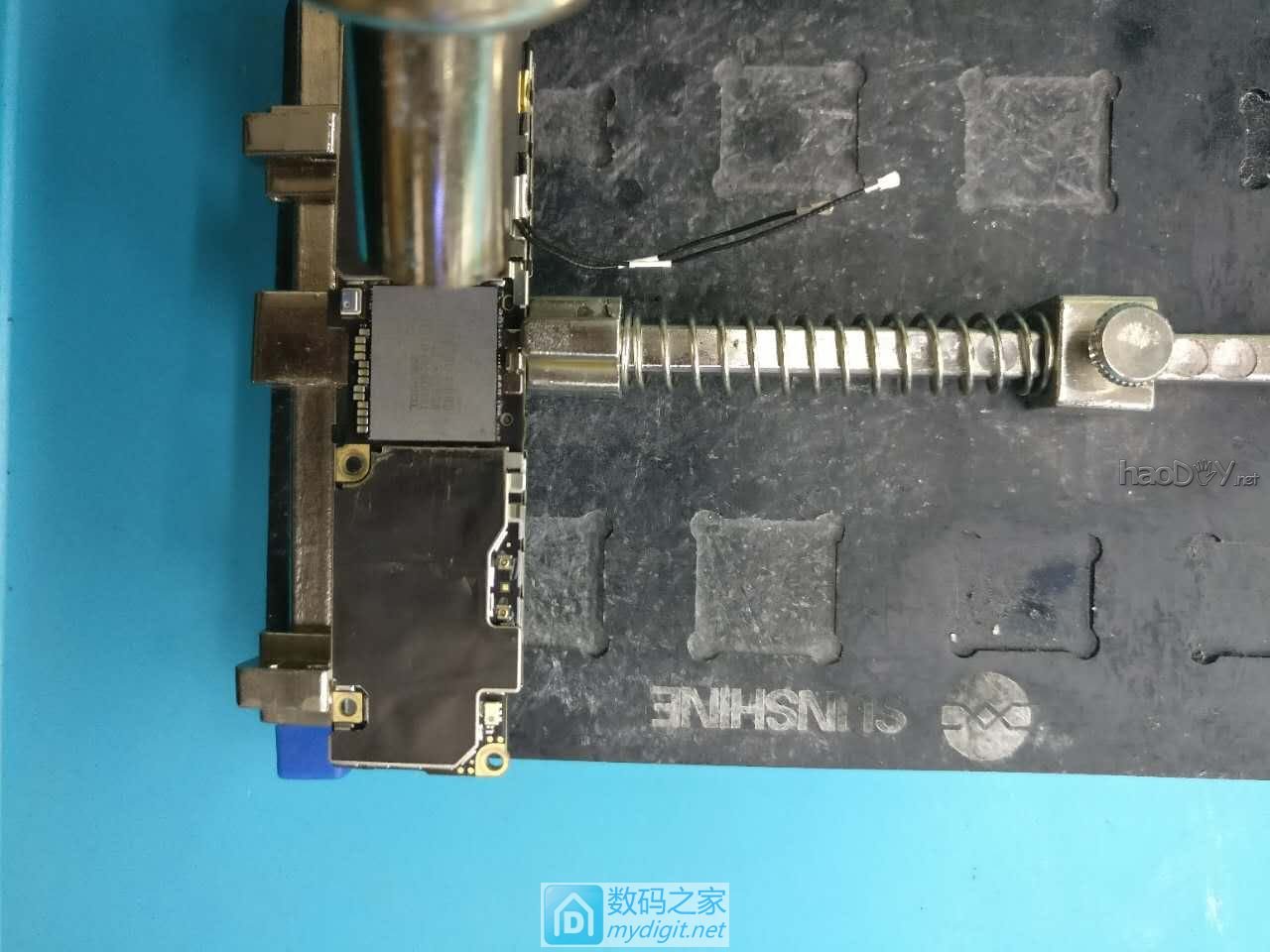

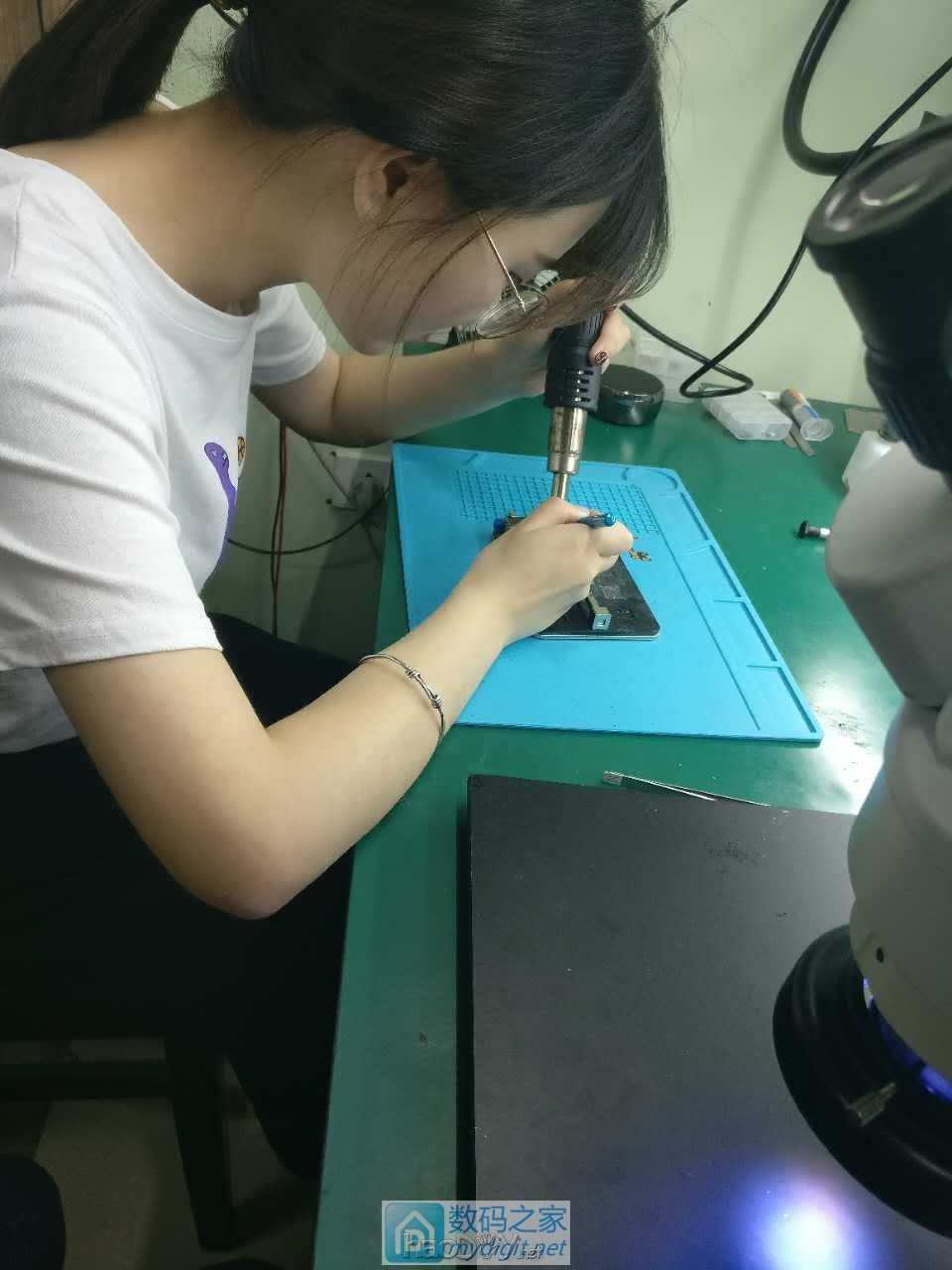

加热ing

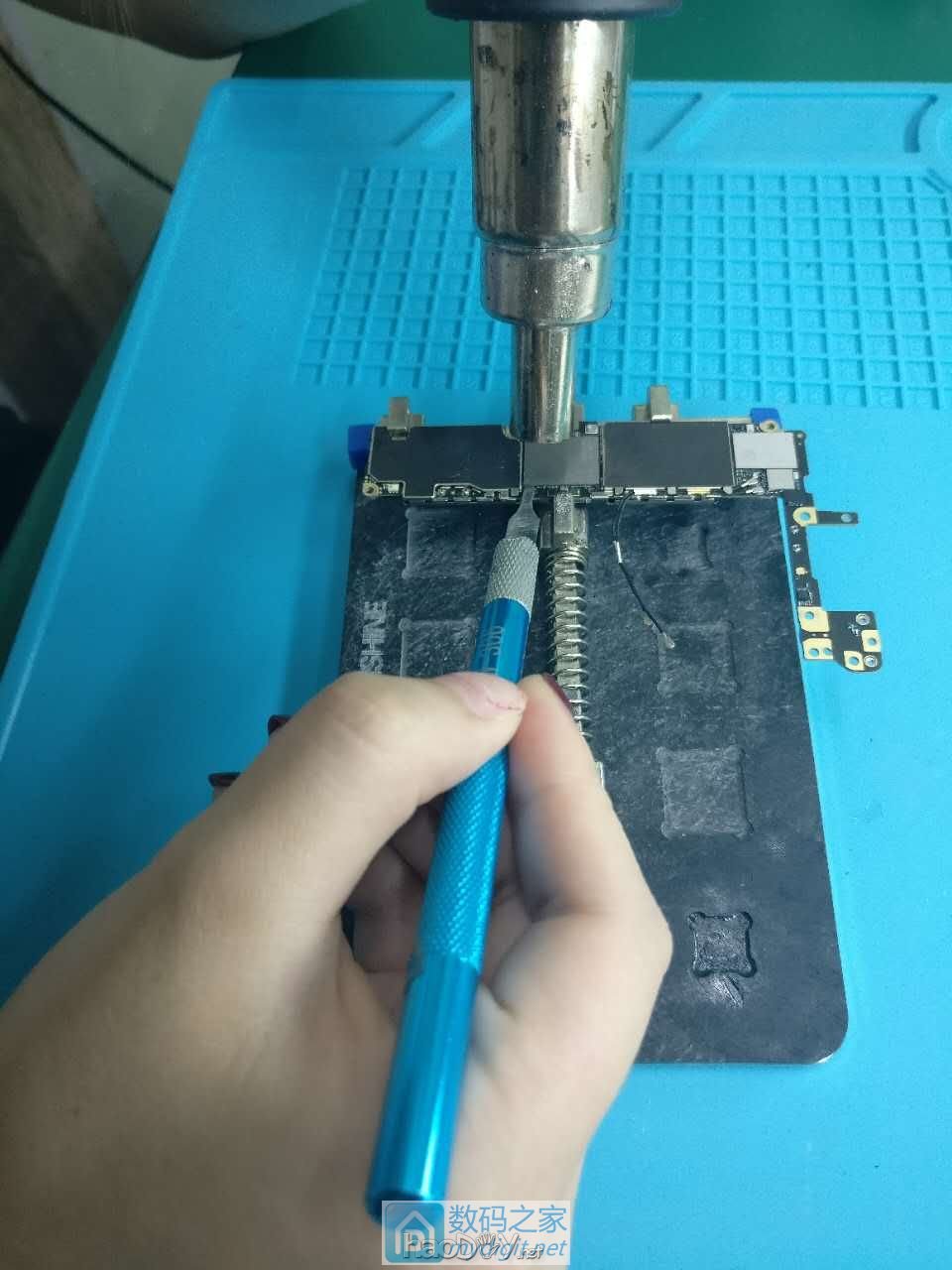

翘的过程中千万不能手抖哈

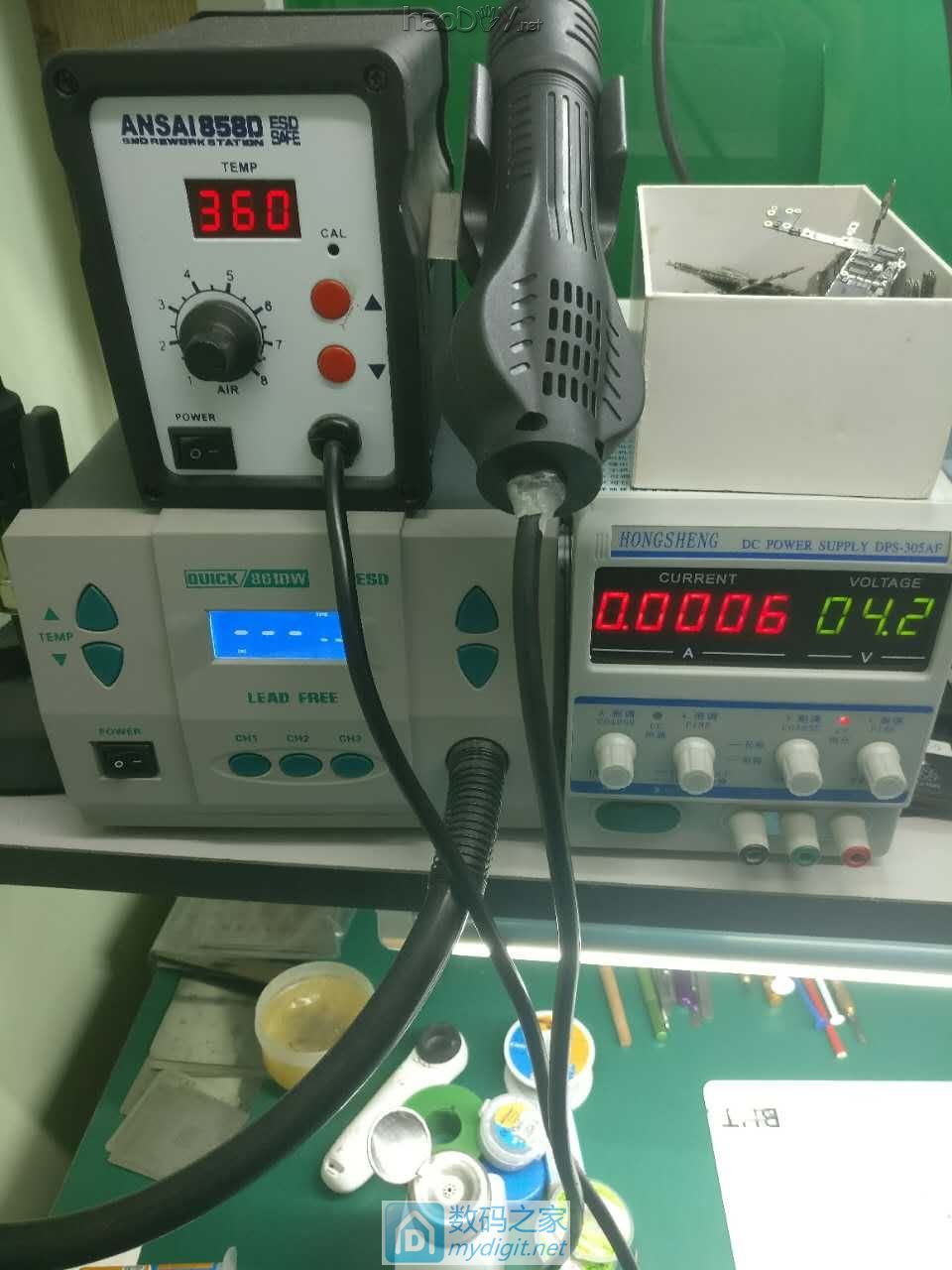

下来了，掉了个空点，无关紧要。 第七步：翘硬盘 翘硬盘前需要先将风枪调到360°，对着硬盘吹15秒左右，接着用翘刀轻轻的尝试翘起，出现缝隙时再往里伸一点，松动后往上提，整个硬盘就一起翘下来了。

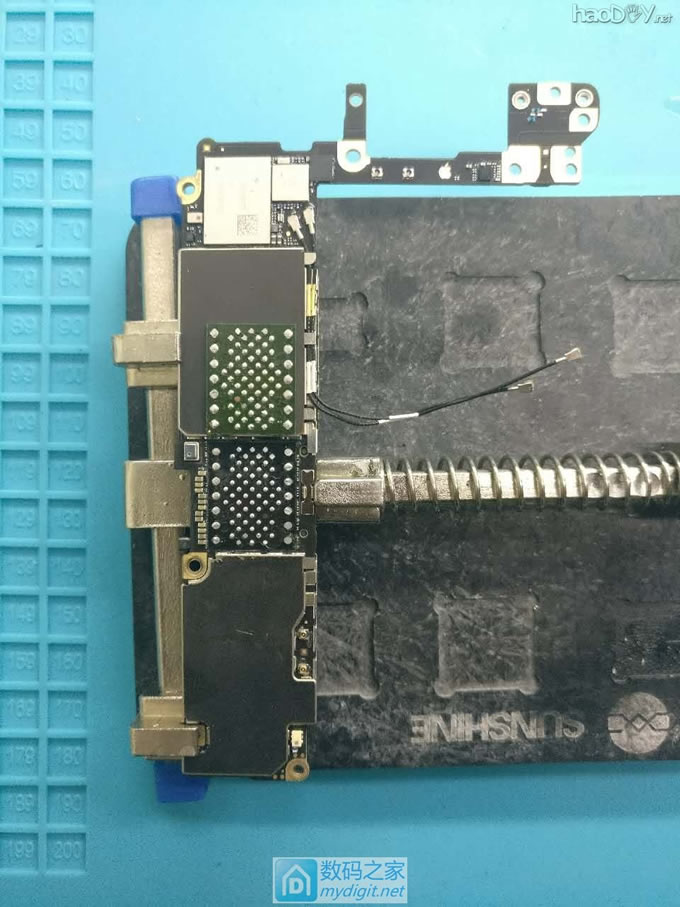

翘完硬盘后的焊盘

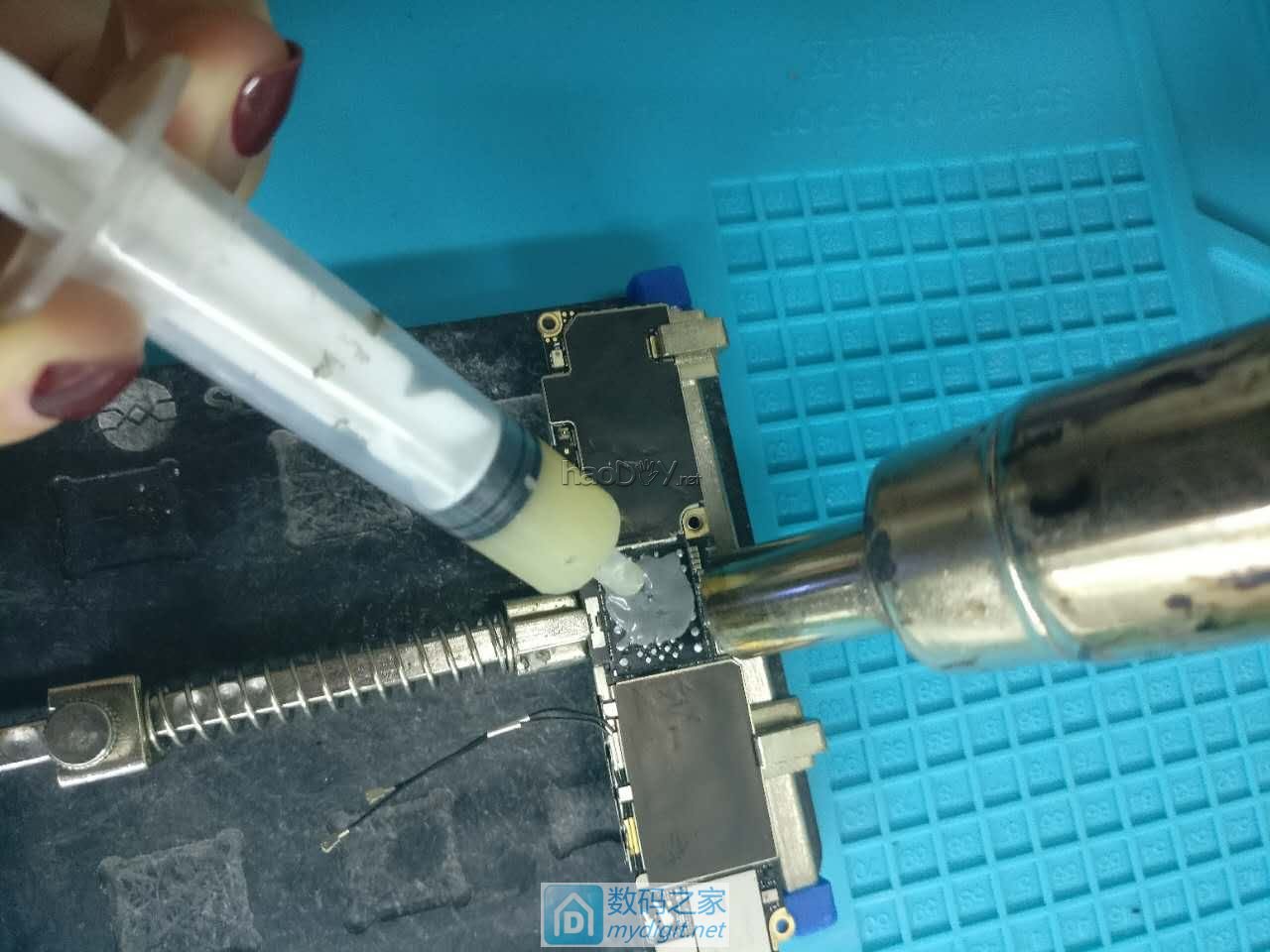

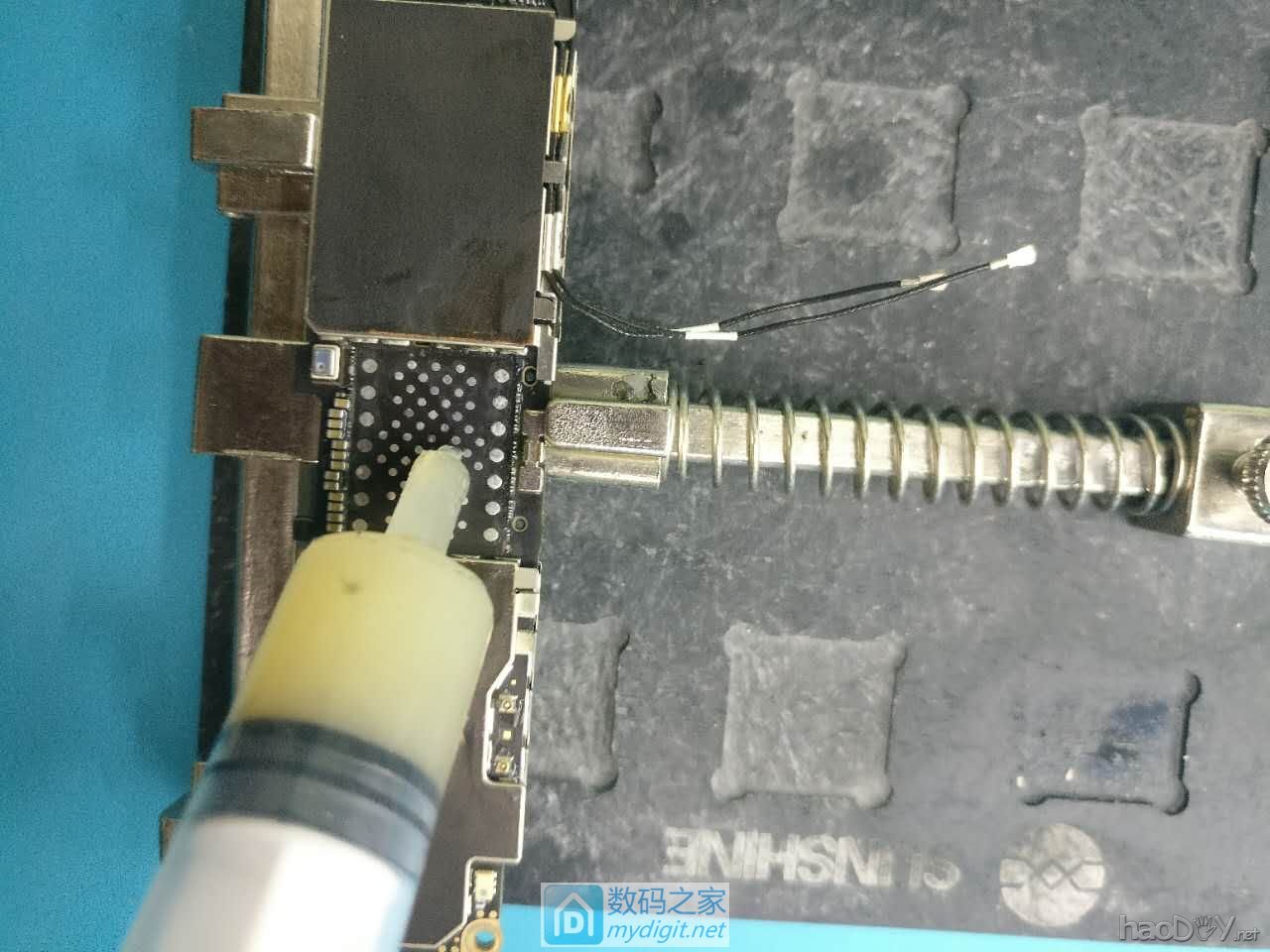

加焊油和中温锡膏 第八步：清理底盘上的高温锡 焊盘残留的是高温锡，直接清理需要用很高的温度，容易把主板吹坏。所以我们需要上中温锡加点焊油，用风枪配合烙铁拖一遍，将底盘上的锡混合成中温锡。再将风枪温度调到280°，配合吸锡带就可以很轻松的可以把底盘的锡清理干净又会不吹坏主板。

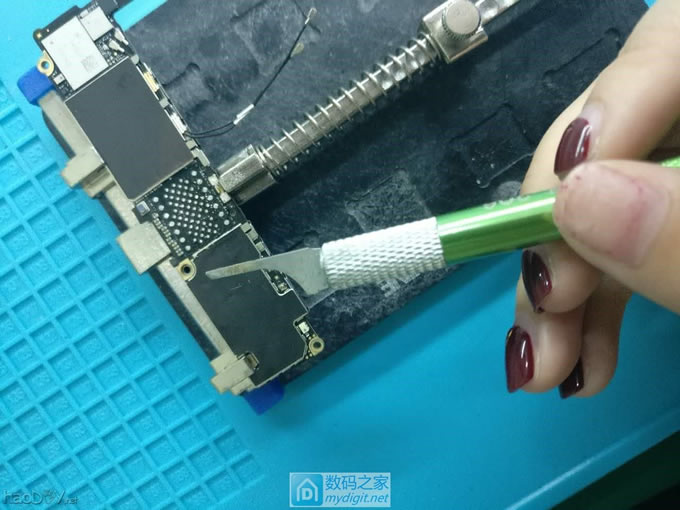

焊盘刮胶刀
刮刮乐
用洗板水擦干净

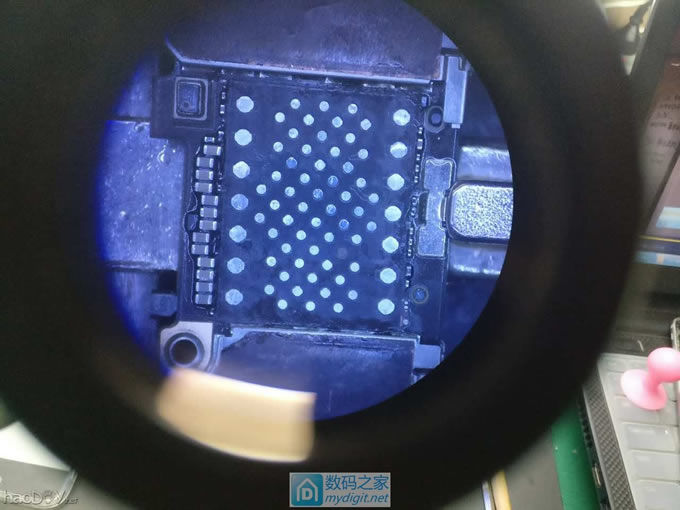

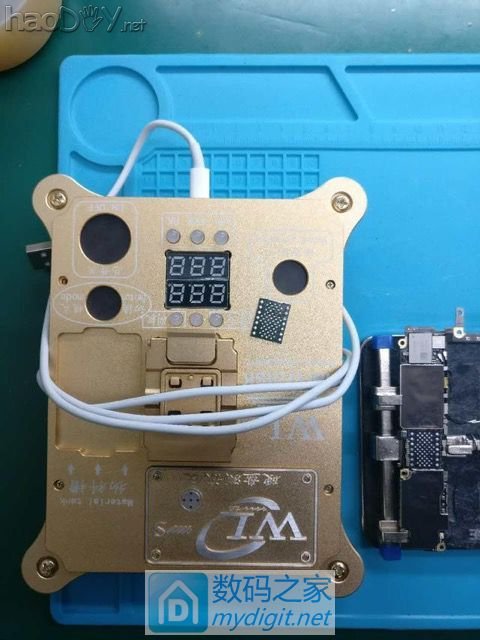

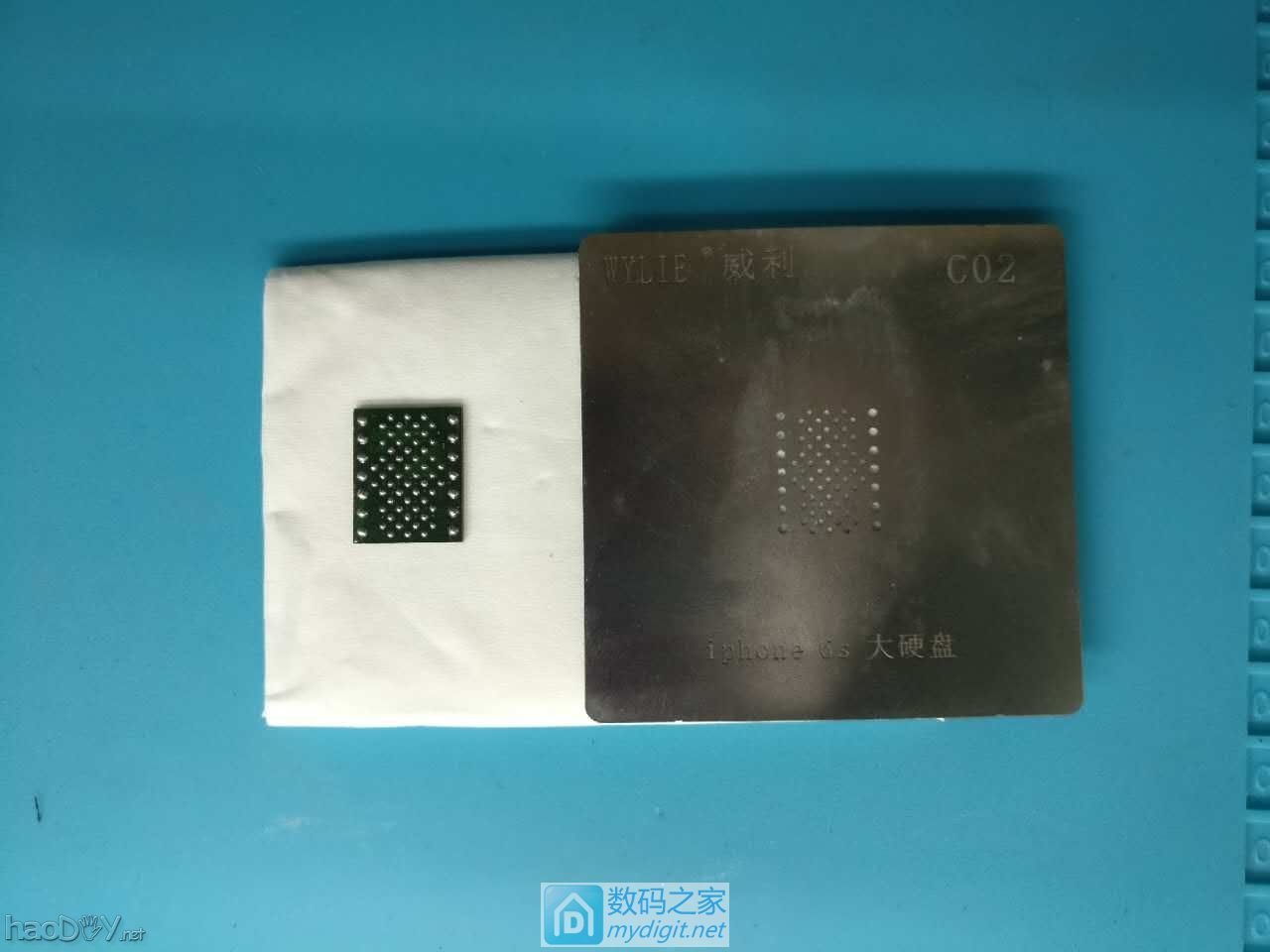

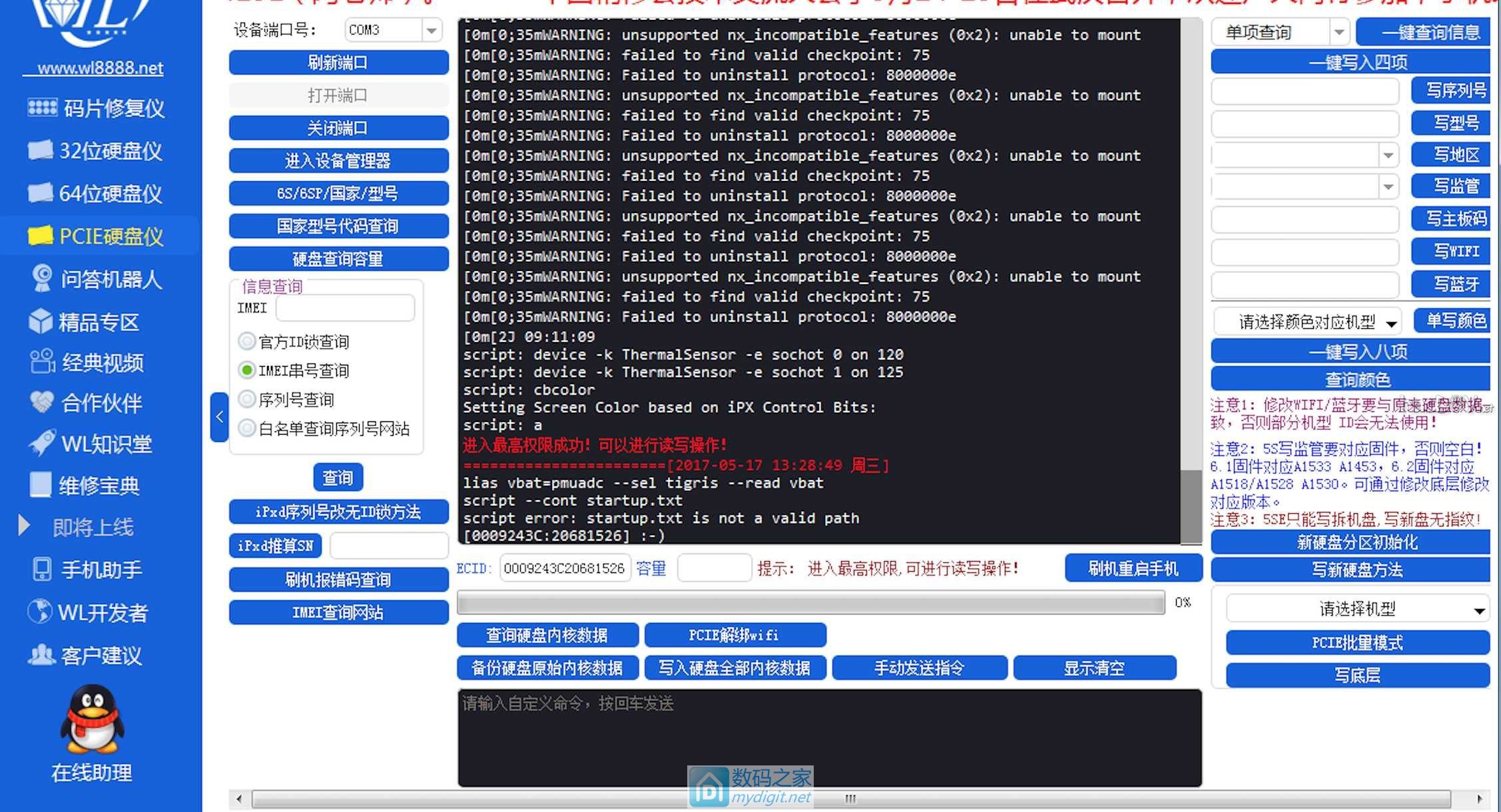

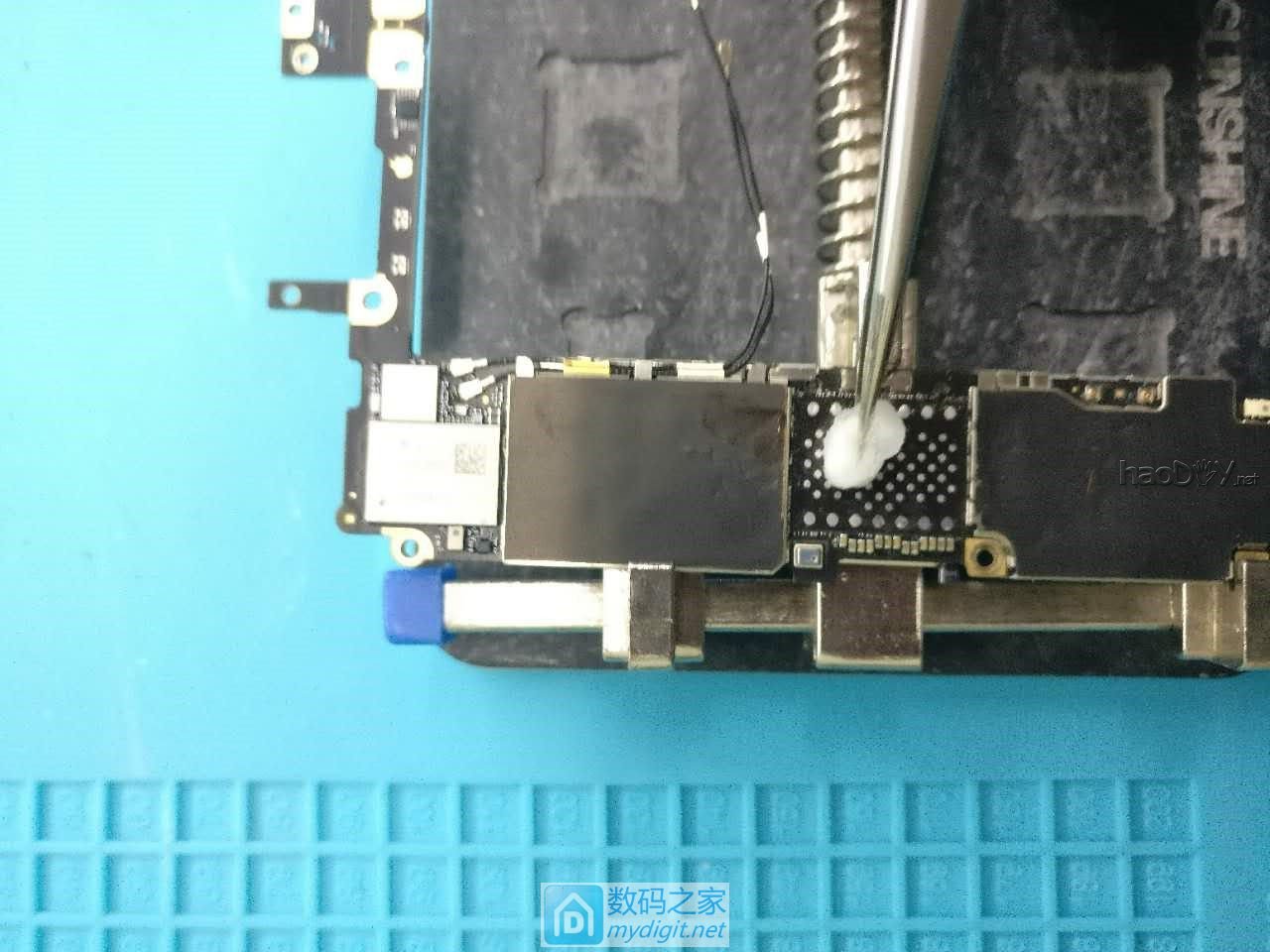

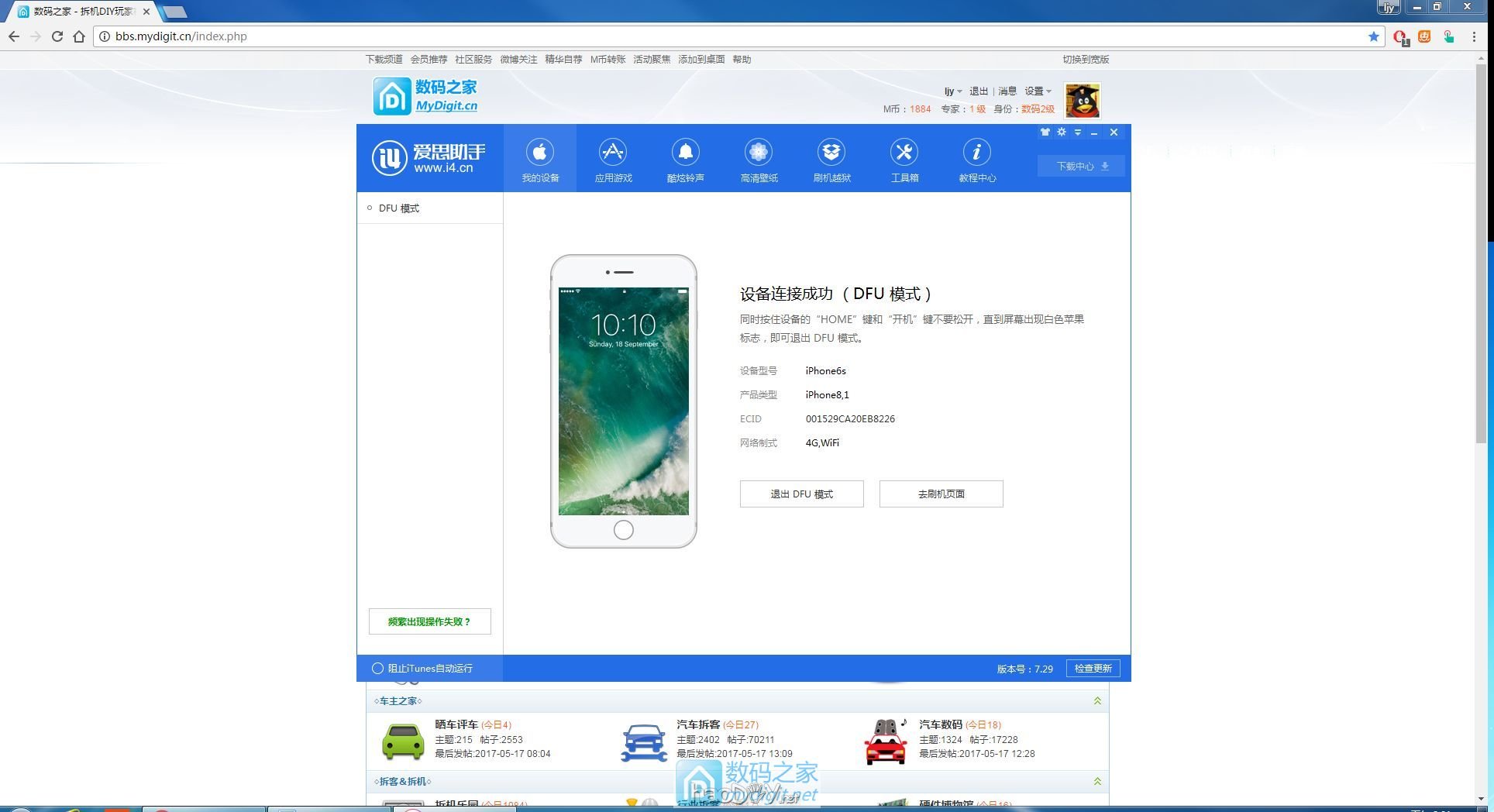

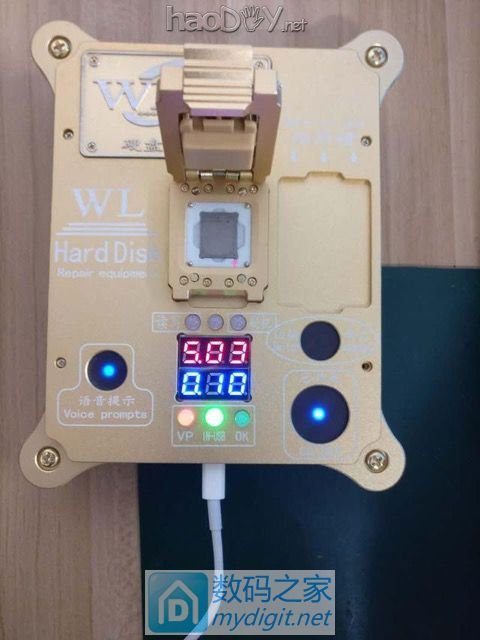

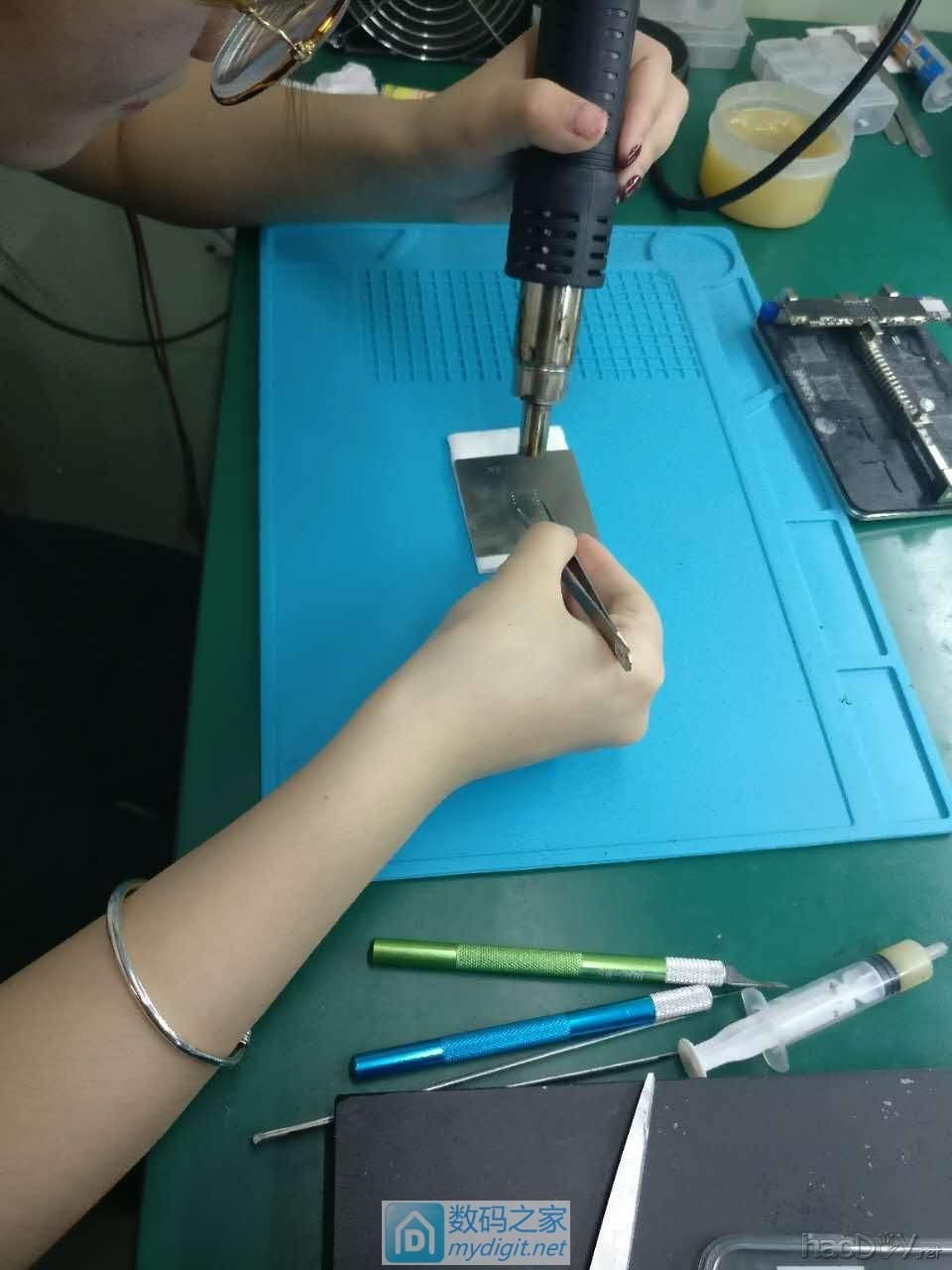

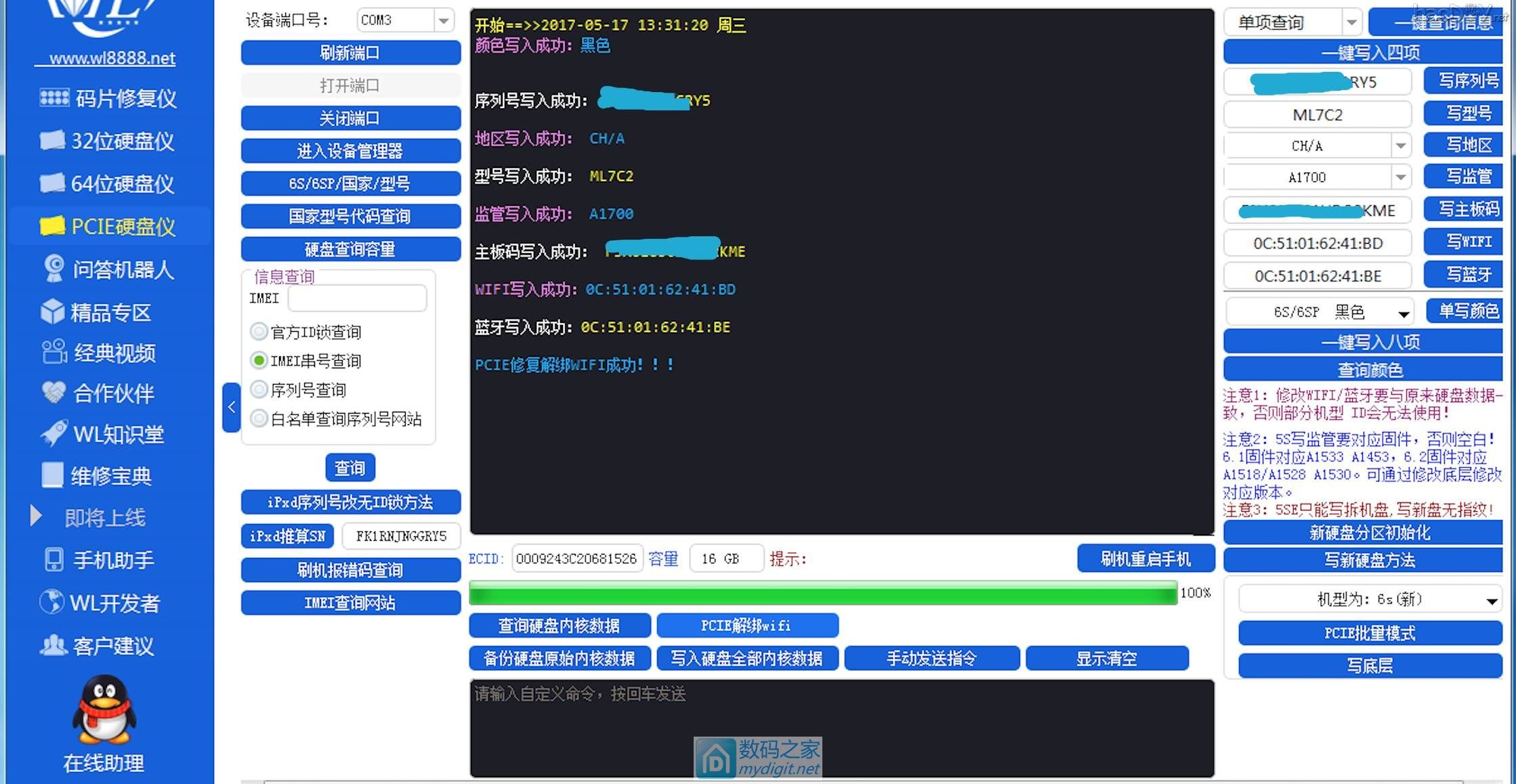

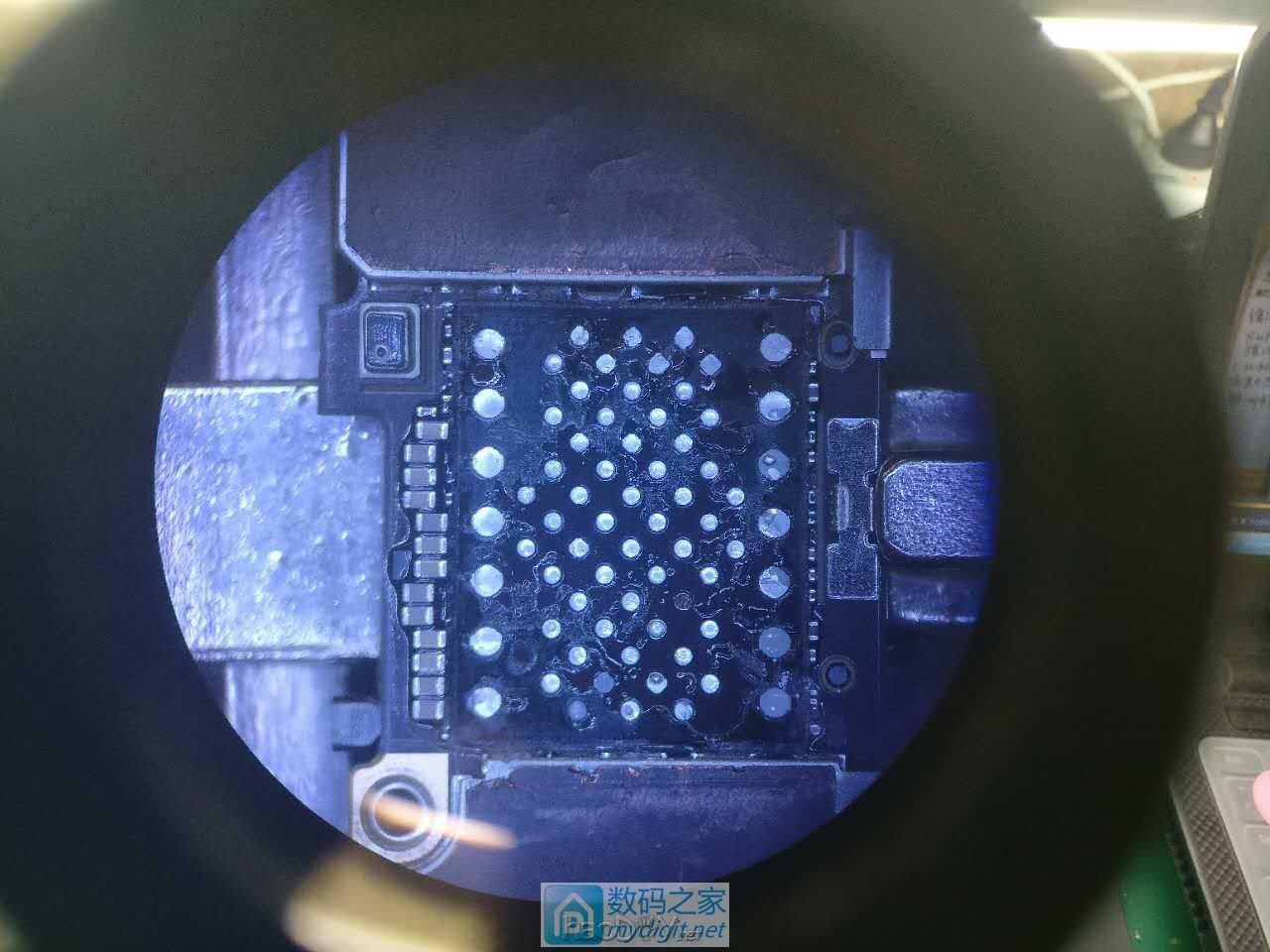

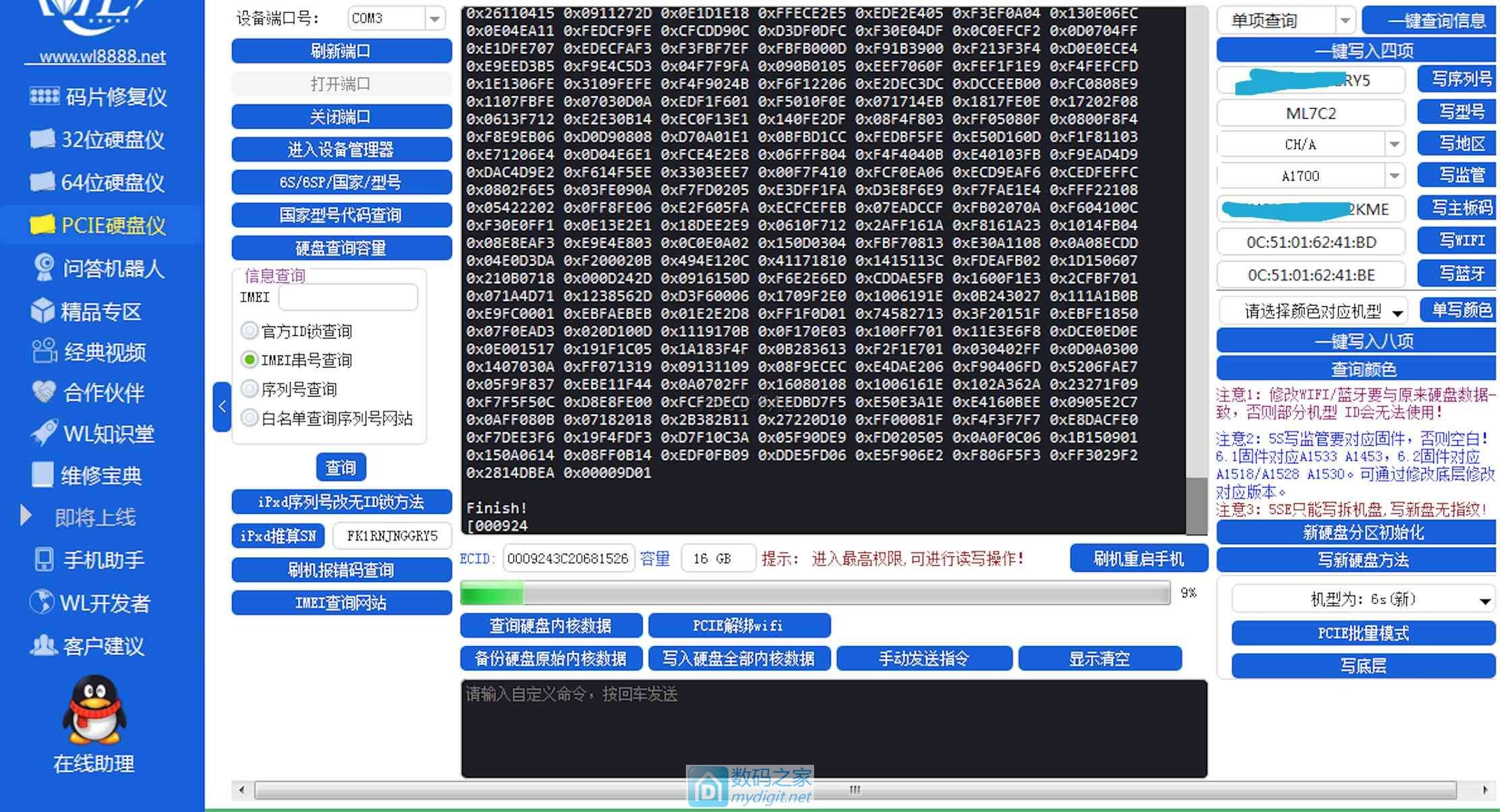

清理干净的焊盘(不要在意那个空点>_<|||) 第九步：刮底盘黑胶 有些商家为求效率，拖完中温锡后就直接将硬盘装上去，这样客户在以后使用中比较容易出现硬盘虚焊，所以刮黑胶也是很重要的一个步骤（接到过几个在其他地方扩容后硬盘虚焊出问题的，基本都是手艺不到位或者偷懒不刮胶） 楼下继续   第十步：植锡 植锡大家都会，不一一介绍了  硬盘测试架，最高支持iPhone7p  工作中  工作界面  写入中  第十一步：写硬盘数据底层 先将拆下来的16G硬盘放入测试架，提取底层数据。接着将64G的新硬盘放入测试架，写入6S的底层数据（新硬盘以前已经处理过了，要是用的是全新硬盘还需要先刷机，然后分区初始化才能用）接着点一键写入8项(序列号、型号、地区、监管码、主板码、Wi-Fi地址、蓝牙地址、机型颜色)，写入成功后，再点pci-e解绑WIFI（更换6S无线模块的时候，也需要用到这功能，如果不解绑刷机后wifi功能将无法使用）  加焊油  吹吹吹  上去了 第十二步：安装新硬盘 新硬盘吹上去前先在底盘放些焊油，焊油有助焊的作用。植好的硬盘是中温锡，所以风枪调到280°就够了，吹30秒左右。有个小技巧，25秒左右，用镊子轻轻的推一下硬盘，硬盘会自动归为说明底盘锡已经融化了。
