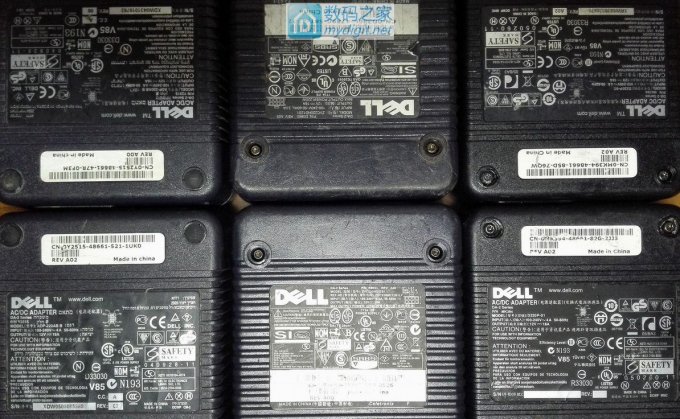

最近从网上购了6只坏电源玩玩，连邮费一共85元，6个电源是三个型号5个版本，分别为ADP-220ABB的有A00和A02二个版；D220P-01的全部是A02版；ZVC220HD12S1的有A00和A05二个版本，这下有得玩了。

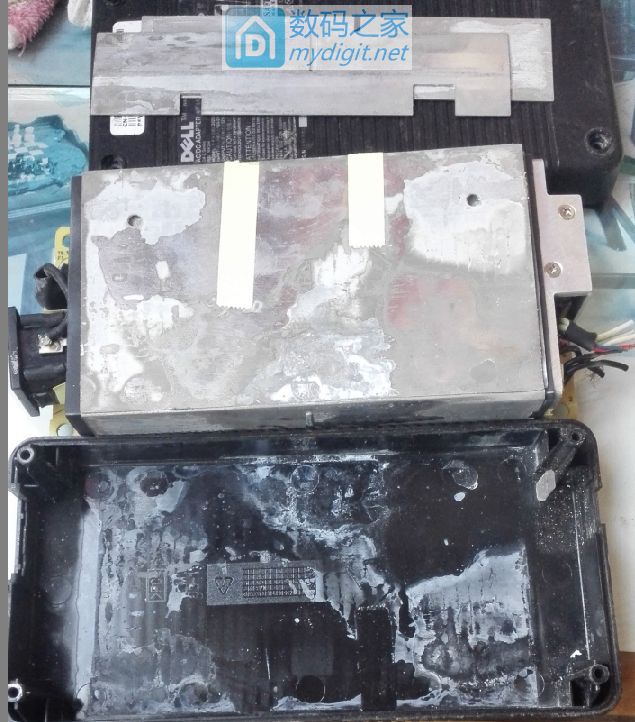

到手后就全部拆开看内脏，首先是6个电源大部份泡过澡，有的还相当严重。

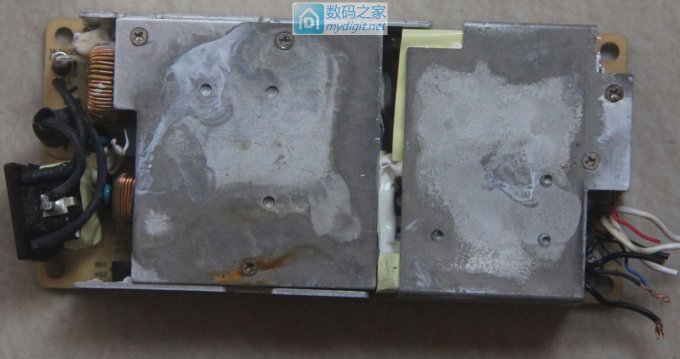

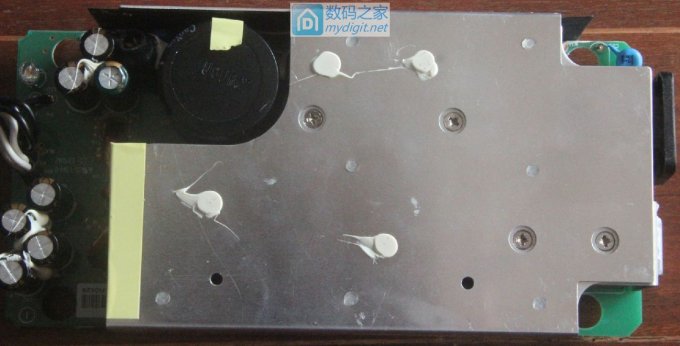

这二只比较好一点

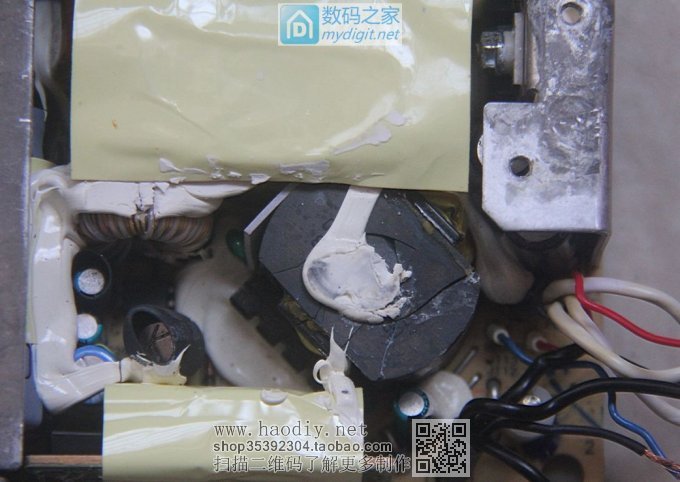

其中有二只输出电感磁芯碎了，另一只是完全碎了。

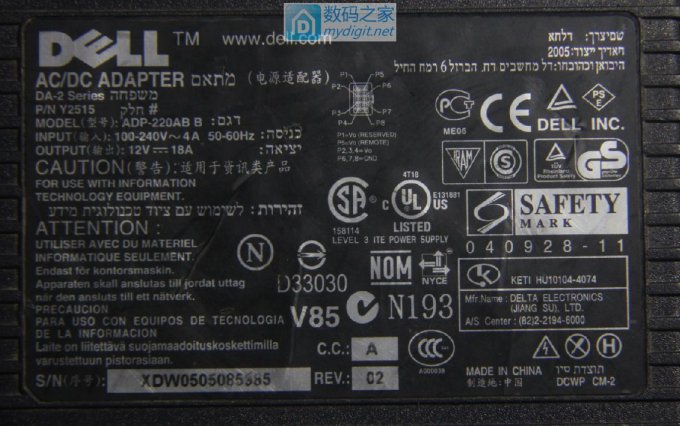

一、几种版本介绍 1、电源构架（拓扑）分二类，ADP-220ABB和D220P-01是同一种推挽构架，不过前者可能是用于中东国家，标签上有看不懂的文，所以散热更好，并增加了电子防浪涌电路，效率比D220P-01高1-2%，是该构架中比较好的一种； ADP-220ABB的A00和A02二种版本

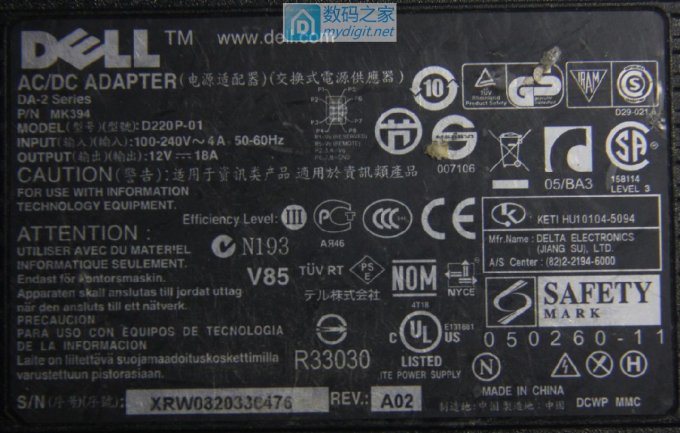

D220P-01的一种版本

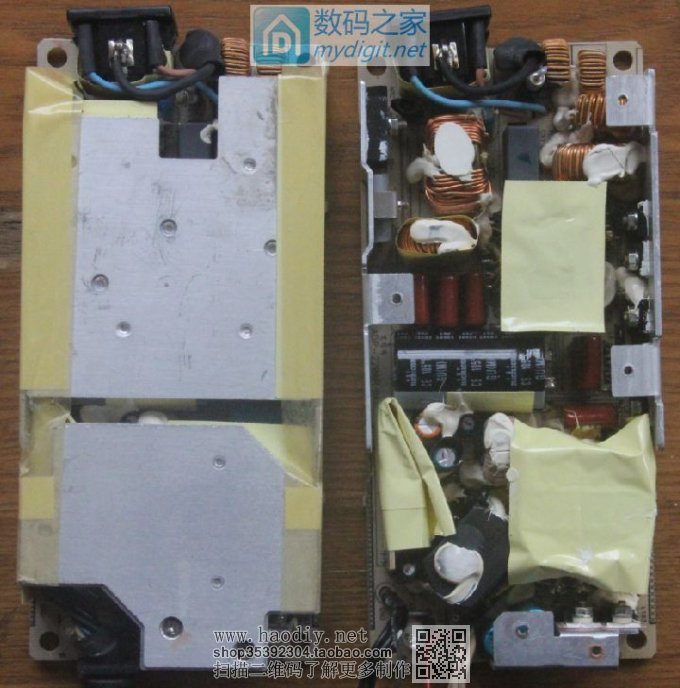

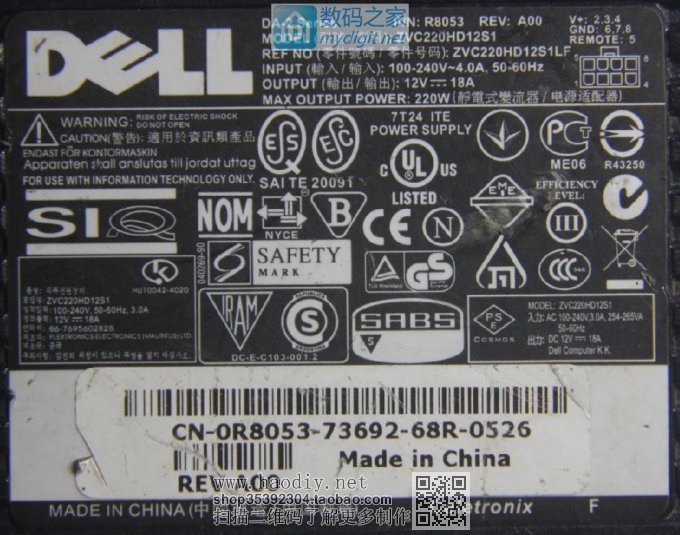

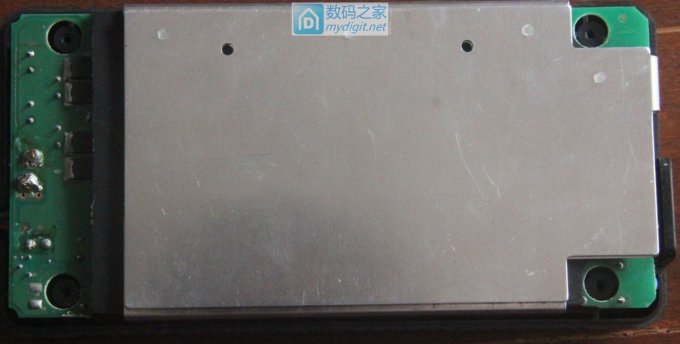

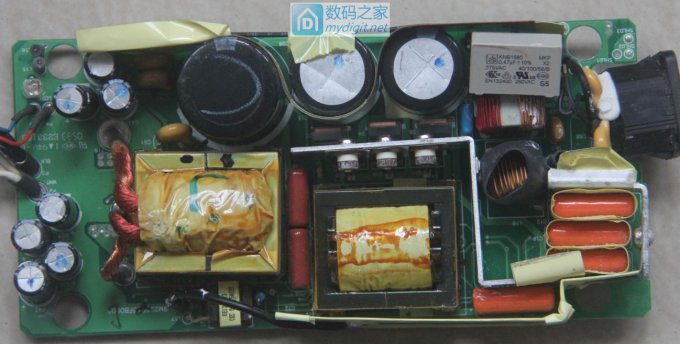

ZVC220HD12S1是谐振半桥电源，效率相当高，达90%以上，其中A00版本比较好，主电容是330UF，PFC功率管是单只大管，散热也好；A05版本主电容是220UF，PFC功率管是三只小管，铜皮的屏蔽设计也不合理。 ZVC220HD12S1 A00版

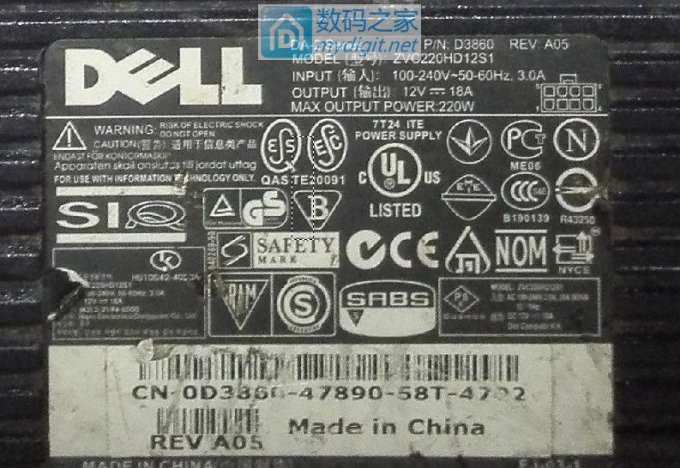

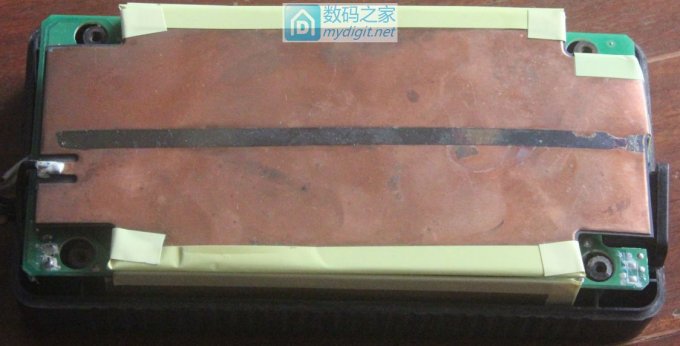

ZVC220HD12S1 A05版

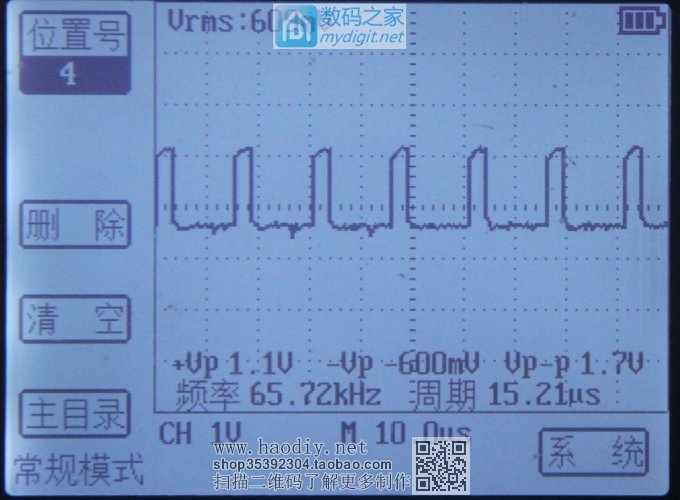

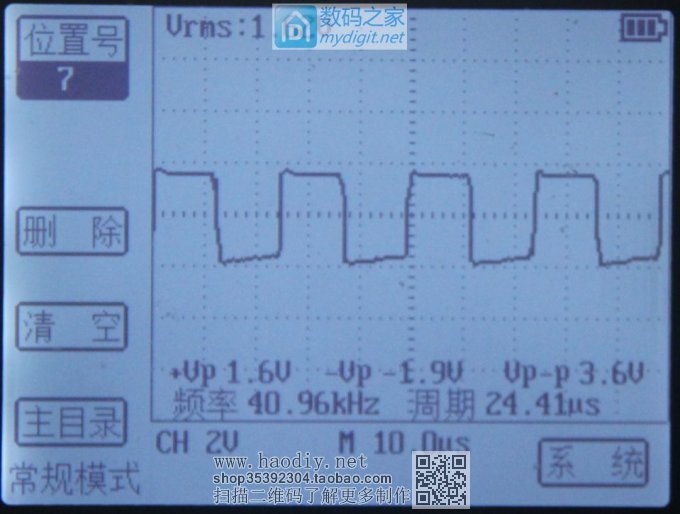

二、工作原理 1、ADP-220ABB和D220-01在待机时PFC是工作的，电压在395V左右。电源芯片在低压侧，型号为UCC3808，功率调整是调整占空比。 电源在1.8A时的振荡波

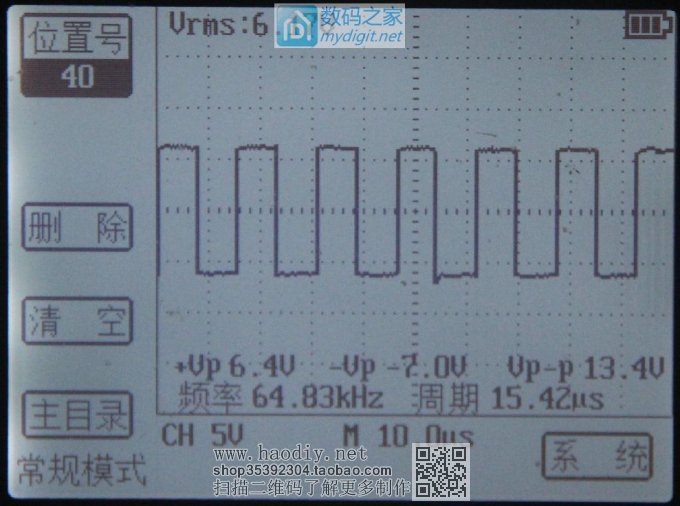

10A时的振荡波
最大输出时的振荡波

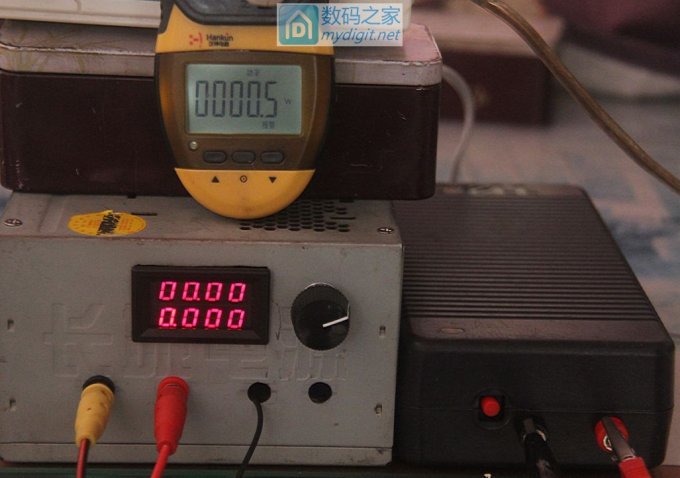

改变UCC3808的2脚电压就能控制输出电压，这是该电源的优点，电压能从4V-18V间调整，18V时空载功耗已明显上升。超过18V时空载功耗将大增，因此，不宜超过18V。 待机功耗0.5W

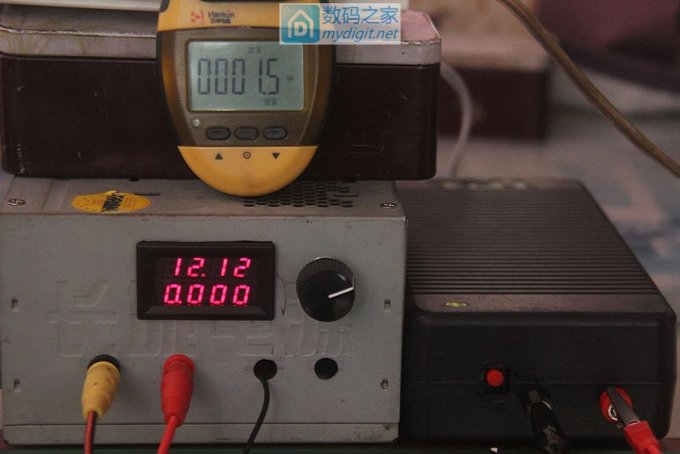

开机12V时功耗1.5W

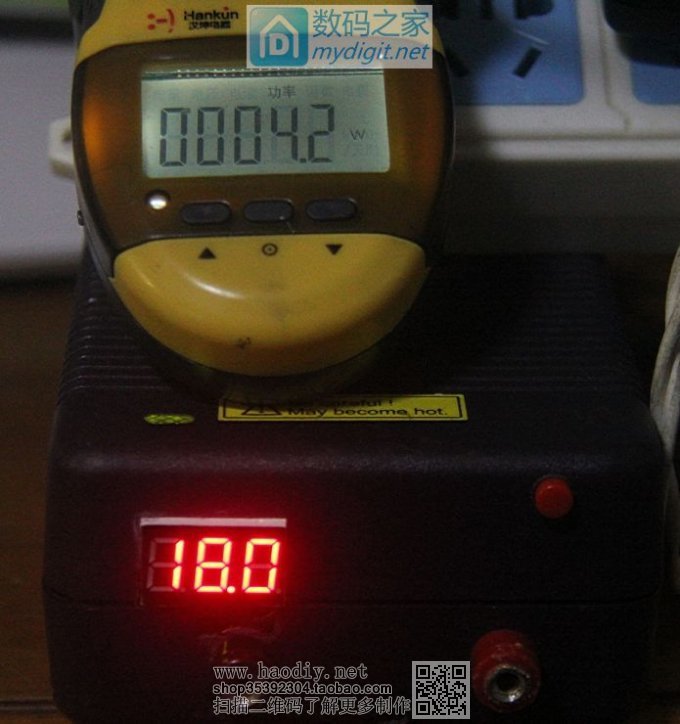

开机18V时功耗4.2W，已明显上升。

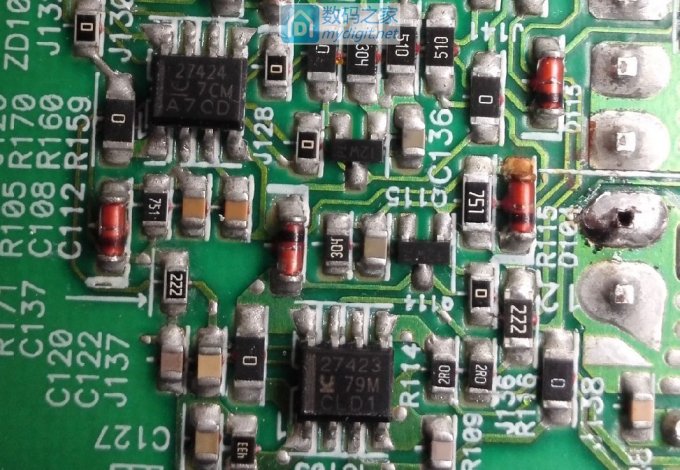

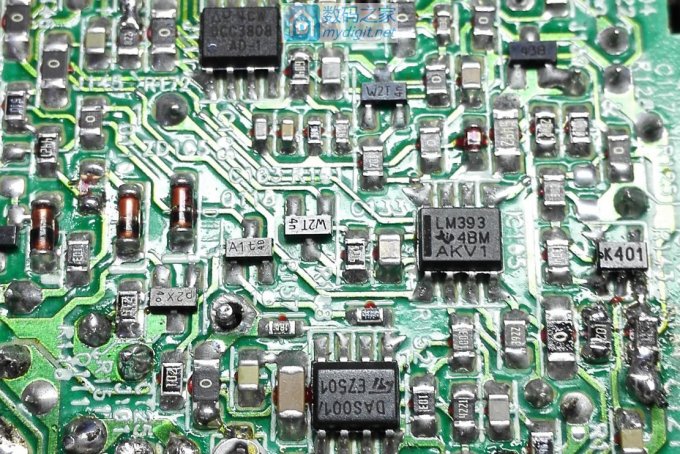

UCC3808的振荡信号一路送到UCC27424，驱动隔离变压器驱动二只功率管，另一路送到UCC27423驱动二只整流场管作同步整流。 看一下六个芯片

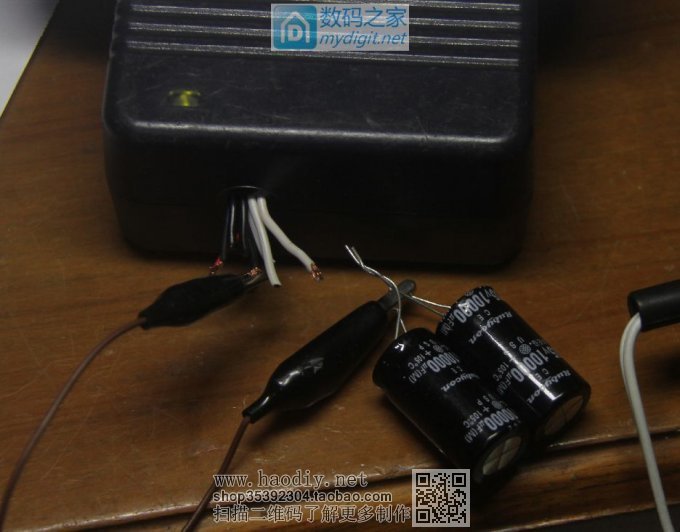

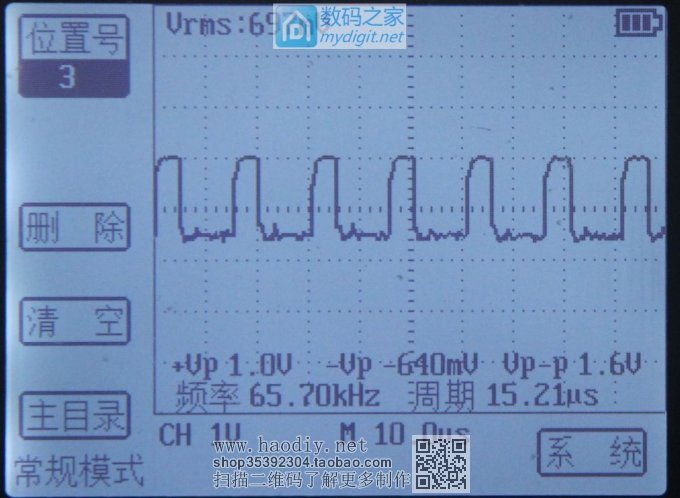

过压和过流芯片为DAS001。K401单运放为同步整流阀值开关兼第一级过流芯片。该机的整流方式分二段，在6A左右（各电源间有数不同）由整流场管的体二极管整流，随着电流进一步上升，经K401取样放大输出到LM393的3脚，通过393比较后，1脚输出高电平到UCC72423的1和8脚，打开同步整流信号开关，进入同步整流。因此，降低LM393的2脚参考电压就能减小同步整流的电流阀值。 该电源的过流保护相当敏感，开机后接一个1000uF小电容都会保护，这是由K401瞬间过流保护自锁造成的，去掉该极的瞬间过流自锁功能就能大电流起动，接3万uF电容也不会保护，其实也不是真正的过流，是K401的放大倍数高、瞬间电流可能会造成K401输出一个脉冲信号给关机自锁电路。而另一级DAS001有连续过流关机自锁功能，并有参考过流大小的调节功能，为了保险可适当调小过流阀值。因此，取消第一级过流保护自锁功能不影响正个电源，不要采用康铜丝上镀锡、短接和加电阻等方法。该机过压、过流都有关机自锁功能，一定要拔除电源线才能解除自锁。 光耦仅仅传输高压侧PFC电压是非正常的信号。 2、ZVC220HD12S1电源在待机时PFC不工作，高压主电容电压就是220V的整流电压约315V，只有给了开机信号才工作。谐振电源芯片在高压侧，芯片型号为L6571，是固定频率和占空比。 开机空载和带载输出频率是一样的。
该机是调PFC输出电压来提高输出功率，所以PFC的电压从开机空载370V到满载400V间变化。低压侧仅是采集电压、电流变化信号，通过光耦反馈给高压侧PFC芯片，PFC芯片为L6561，调整PFC输出电压来控制低压侧输出功率。该电源不可调压，仅能微调，如果要调到13V，空载功耗将会大增到10多瓦，这是由该电源同步整流结构所决定不能调压。过流保护也在PFC芯片，低压侧没有检流电阻，所以带载能力比较强，开机后接2万uF电容也不会保护，接3万uF电容就保护，只是该电源的优点。

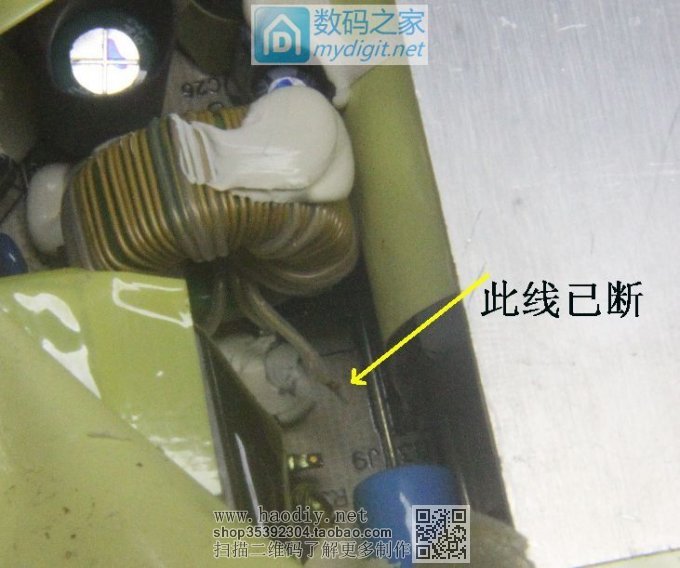

三、维修过程 1、一只ADP-220ABB电源震断一根驱动变压器的线，接好后就能正常开机。

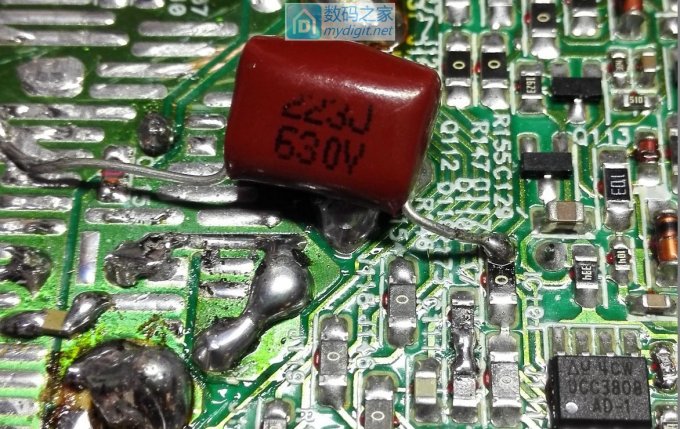

但在带载时有自激声，经试验在1脚对地接一支223的电容能消除自激。 这是试验时搭的临时电路，成功后就近焊了一支贴片电容。

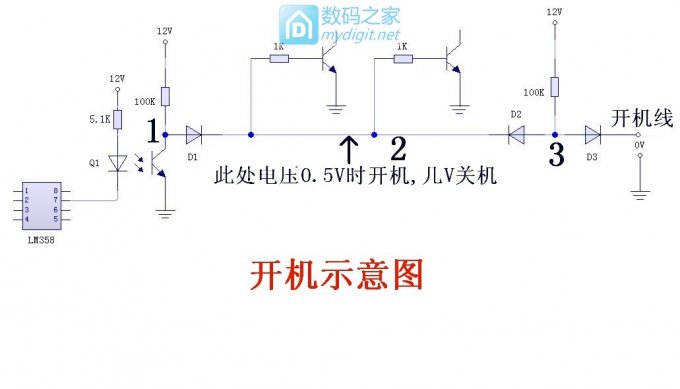

另一台经清理后能直接开机。但是好事多磨，在测量同步整流信号时不小心短路了同步整流管的G、S极，结果烧毁了同步整流管、功率管、防浪涌芯片和保险丝。在一台不能修复的D220P-01上拆保险丝、功率管和整流场管。但没有防浪涌芯片，就不用了，不过要换NTC热敏电阻，因有电子防浪涌的NTC的冷态阻值高，约20欧，没有电子防浪涌的阻值低，约2欧。整流桥根据电子防浪涌的原理，内部的四个管子不同电流，有二只较小，二只较大，所以也要换，也在D220P-01上拆，复原后开机正常。 2、D220P-01，接上电源待机指示灯亮，开机指示灯灭，不能开机，量高压侧电压396V正常，再量光耦处二脚电压过高，约12V左右，说明没有回路导通，造成接收端不能拉低开机电压而不能起动。

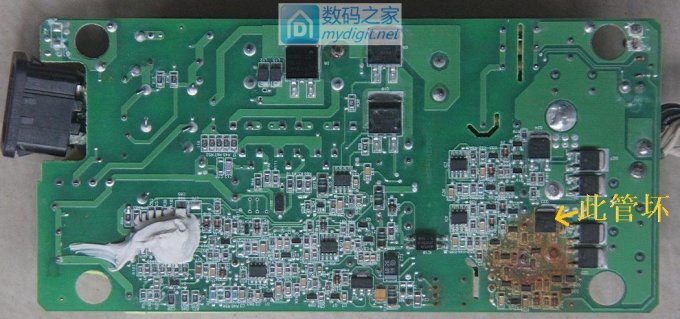

因光耦的发光管没有导通，接收管为高阻状态，不能拉低1处电压，所以不能开机。根据原理先在光耦接收端并一支1K电阻，降低该处电压，再开机试试，嘿，能开机，说明就是这处故障。经分析光耦的发光管负极是与LM358的7脚输出相联，7脚输出高电压所有没有导通，再量5、6脚电压，6脚正常，但5脚电压偏高，有6V多，正常的电源仅是2V多，再查相关电路，有电阻法比较，证实Q12管坏，换后一切正常。但因输出电感磁芯碎，加大输出电流会有异响，输出纹波大，电流5安多就保护了，这是由尖峰电压所造成，尖峰电压超过了电源14V的保护阀值就会保护。后用502粘一下和1脚加接223电容恢复正常。 3、有一只ZVC220HD12S经清理后能开机，另一只有一支整流管短路，拆除后也工作。 这电源内部非常烂，但还能正常工作，正是服了。
