【参赛】参赛刚做完的耳放

时间:2017-08-10 10:45来源:www.crystalradio.cn 作者:自然音色 点击:
【参赛】参赛刚做完的耳放 ,矿石收音机论坛

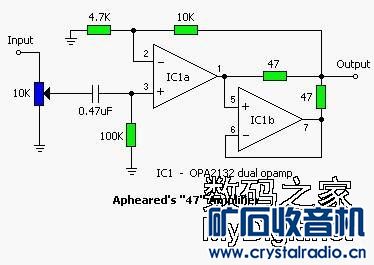

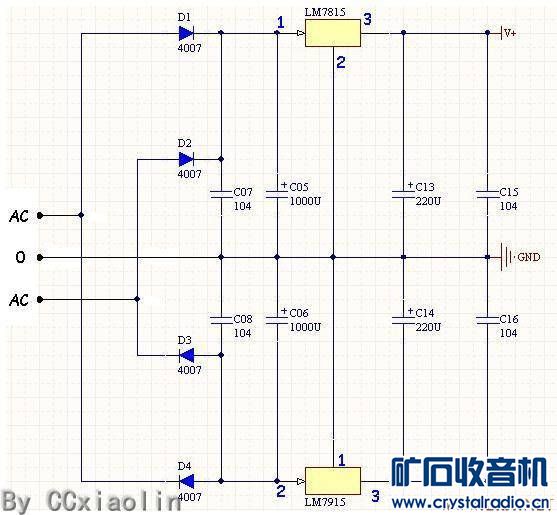

想做一台大八角收音机,由于前一段很忙没能完成,由于时间紧就赶制了一个小耳放参赛。采用了红极一时47电路,此电路是用双运放一个放大一个扩流,零件用的多是47,也叫47耳放,此电路用件少,音质很好,我是用大s5532集成电路,耦合电容用的是微碼0.47电容,电阻是0.5w铜角色环电阻,电位器20k的拆机件。找来一个电动车控制器铝合金小盒外壳,尺寸75×50×33,耳机插口,还有电源插口都用3.5插口。电源是用了两个小变压器,输出双12v电压,用7812稳压,耳机是一般的没名但效果很好。先看图吧。 【参赛】参赛刚做完的耳放 【参赛】参赛刚做完的耳放





【参赛】参赛刚做完的耳放





【参赛】参赛刚做完的耳放


照片 112.jpg (32.3 KB, 下载次数: 55)



【参赛】参赛刚做完的耳放


照片 114.jpg (31.73 KB, 下载次数: 55)



【参赛】参赛刚做完的耳放


照片 115.jpg (33.09 KB, 下载次数: 53)



【参赛】参赛刚做完的耳放


照片 117.jpg (35.82 KB, 下载次数: 48)



【参赛】参赛刚做完的耳放


照片 120.jpg (36.77 KB, 下载次数: 41)



【参赛】参赛刚做完的耳放


照片 122.jpg (32.29 KB, 下载次数: 61)



【参赛】参赛刚做完的耳放


照片 123.jpg (33.38 KB, 下载次数: 45)



【参赛】参赛刚做完的耳放


照片 124.jpg (35.37 KB, 下载次数: 53)



【参赛】参赛刚做完的耳放


照片 129.jpg (32.2 KB, 下载次数: 32)



【参赛】参赛刚做完的耳放


照片 131.jpg (34.7 KB, 下载次数: 39)



【参赛】参赛刚做完的耳放


照片 132.jpg (34.72 KB, 下载次数: 41)



成品

【参赛】参赛刚做完的耳放


照片 137.jpg (32.88 KB, 下载次数: 43)



【参赛】参赛刚做完的耳放


照片 101.jpg (35.48 KB, 下载次数: 51)



电源12v

【参赛】参赛刚做完的耳放
再补几张图。耳放焊接一次成功,声音很干净,很真实。





【参赛】参赛刚做完的耳放


照片 140.jpg (17.58 KB, 下载次数: 38)



【参赛】参赛刚做完的耳放


照片 143.jpg (15.01 KB, 下载次数: 49)



【参赛】参赛刚做完的耳放


照片 141.jpg (17.8 KB, 下载次数: 43)



【参赛】参赛刚做完的耳放


照片 142.jpg (14.81 KB, 下载次数: 48)



【参赛】参赛刚做完的耳放
