【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便

时间:2017-07-25 21:13来源:数码之家 作者:satelives 点击:
小七的女朋友在合上笔记本时不小心把屏幕嗑碎了,特地命微臣淘宝了一块换上,前阵子打样太多,没钱,遂掏了220买了一块带点的,美曰其名:A- 屏,换屏很简单,把屏幕外壳拆下即可,既然拆都拆了,索性拆完,顺便清灰 屏幕有四个亮点,在左上角的边边那里,不

        小七的女朋友在合上笔记本时不小心把屏幕嗑碎了,特地命微臣淘宝了一块换上,前阵子打样太多,没钱,遂掏了220买了一块带点的,美曰其名:A- 屏,换屏很简单,把屏幕外壳拆下即可,既然拆都拆了,索性拆完,顺便清灰

【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便

屏幕有四个亮点,在左上角的边边那里,不是很明显,影响不大,对于有完美强迫症的我来说,心里总有点疙瘩。。。遂换了张星空的壁纸,眼不见心不烦
【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便

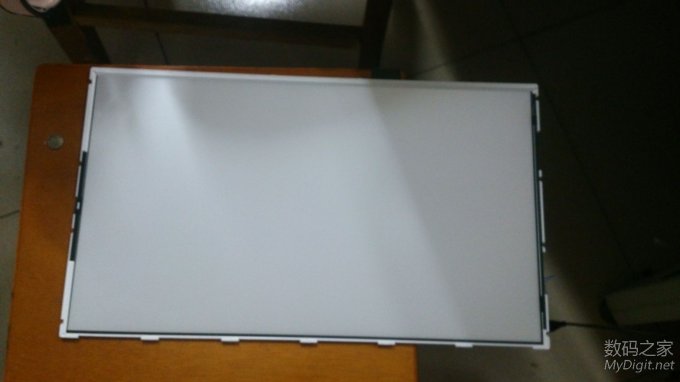

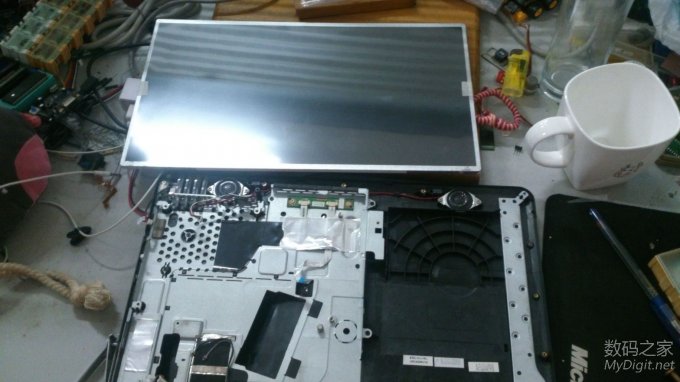

换下的坏屏还是有利用价值滴~
【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便

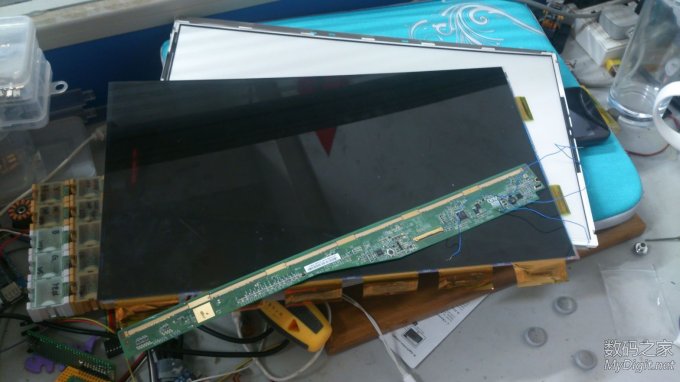

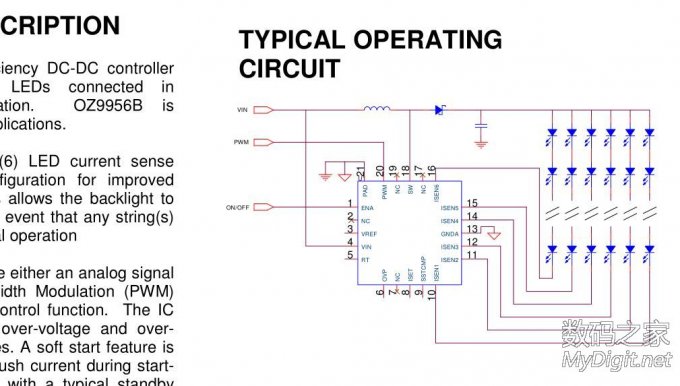

        顺着LED灯的排线,找到LED背光驱动,芯片很好找的,这种LED驱动芯片是升压芯片,电感旁边肯定是。确定LED驱动芯片后再确定芯片型号,上面标着 9956B ,直接百度之,没找到什么有价值的东西,再搜“ 9956B LED” ,也没看到什么有用的,淘宝之,结果出来型号了:OZ 9956B ,找到型号后下载该芯片的数据手册,看看典型电路图以及引脚定义:

1脚是使能引脚,2V以上的高电平有效
20脚是PWM,调节亮度的,PWM频率100-20K之间有效
【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便

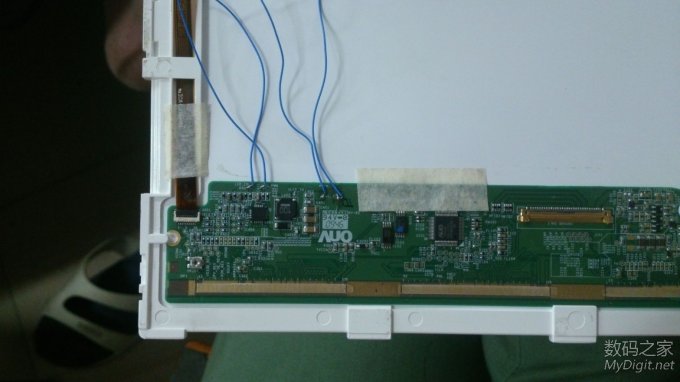

板子上一般都有测试点,把线直接焊上测试点就可以了,顺着供电引脚找到输入耦合电容,把正、负线焊上
【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便

芯片说4.25-25V的供电,为了避免意外,VIN 先接 5V供电试试,EN接5V,PWM接5V,这样点亮后就是最高亮度了(PWM占空比=100%)
【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便

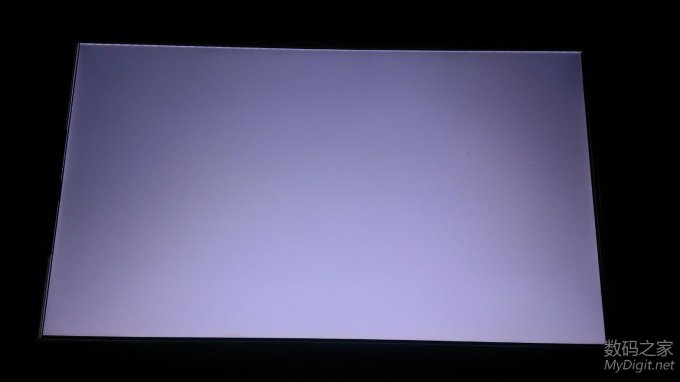

艾玛,亮瞎我的狗眼了,由于有导光板,所以亮度很均匀,加上还有好几层滤光纸,所以光线很柔和,做个小台灯不错!
【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便

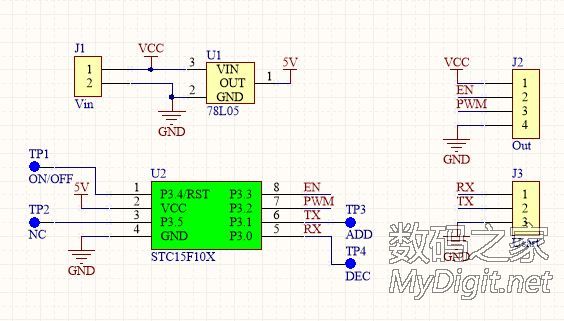

       既然有PWM调光,那么就用STC15F104E这个8引脚的单片机来控制了,设计时是打算做成触控的,结果暂时搞不定。。。先上按键,等研究成功后再把按键去掉~~
【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便

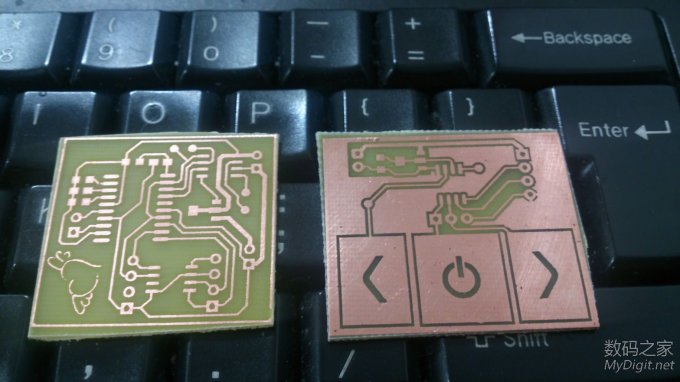

左边那个小板是之前答应过女朋友的(其实是被威胁的。。),帮她做一个“会骂人的小台灯”,真不懂她哪来的那么多古怪的想法。。。
【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便

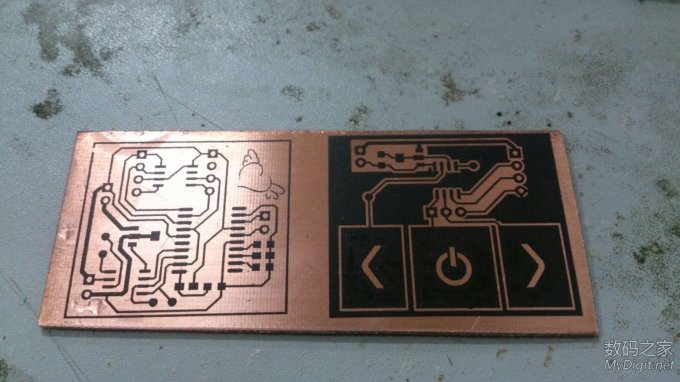

腐蚀。。。焊接什么过程就不贴了,就两个元件,一个78L05,把12V稳压5V给单片机,以及一个STC15F104E单片机。【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便
【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便

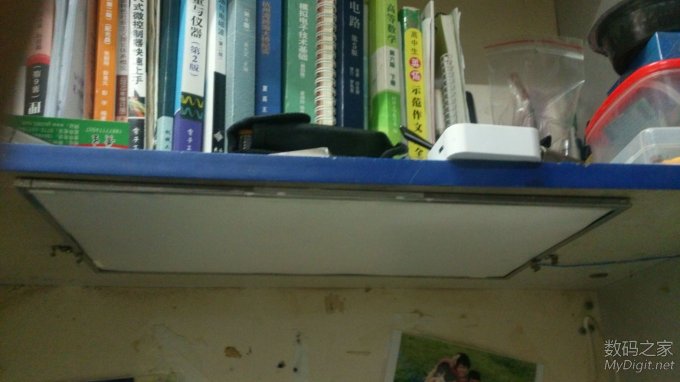

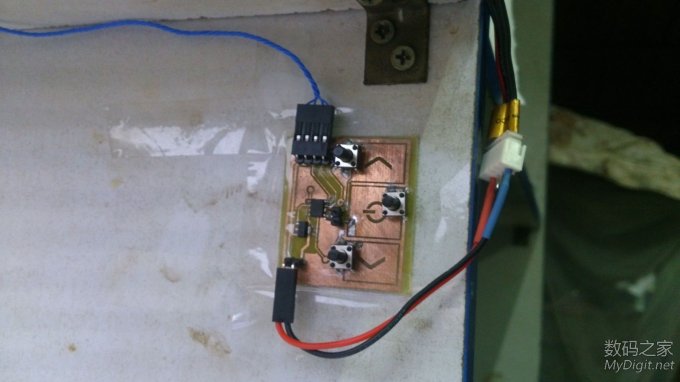

板子贴在宿舍柜子的顶部~
【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便

控制器。。。搞不定触摸,先用按键凑合用。。。上电后无反应,按下中间的开关后,亮度从0渐渐增加到20%,这个亮度刚刚好晚上玩电脑照亮键盘,上边的按键是亮度增加,最大100%,下边的是亮度减少,最少1%

【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便

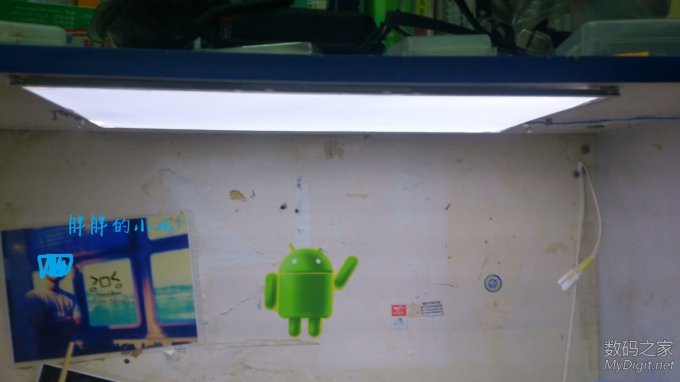

最亮时
【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便


由于灯光比较柔和,光源也是平行的,用来拍照也不错哈~
即将带给大家的玩具:mini蓝牙小车驱动板
【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便
100%的亮度,很亮很亮、、、、
【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便

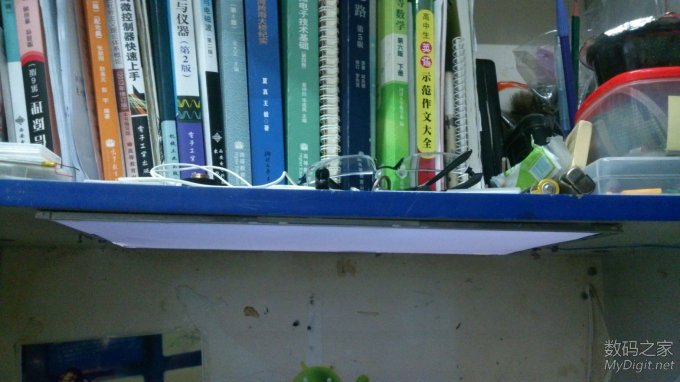

1%的亮度,几乎看不见~
【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便

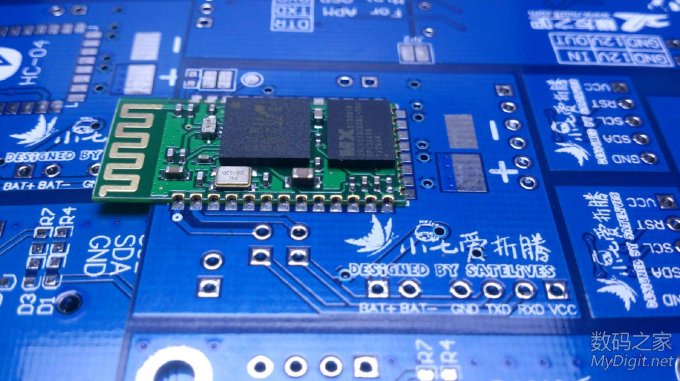

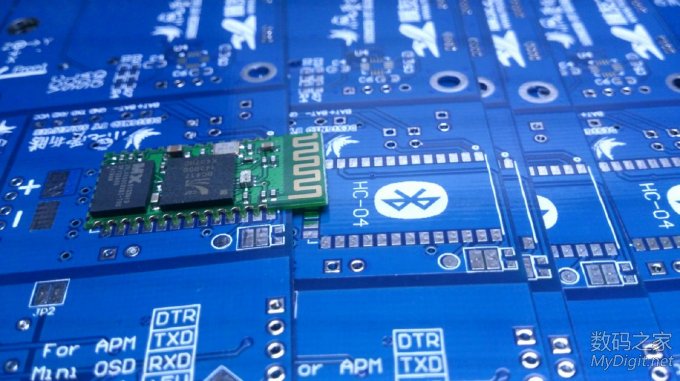

Mini蓝牙小车驱动板,在 3.5*3 cm的小板子里,集成了蓝牙通信,3.3VLDO,锂电池充电IC TP4057,一个2A NMOS(方便驱动其他设备),以及3个电机驱动L9110S,电池电压(或电流)采样……
【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便

【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便

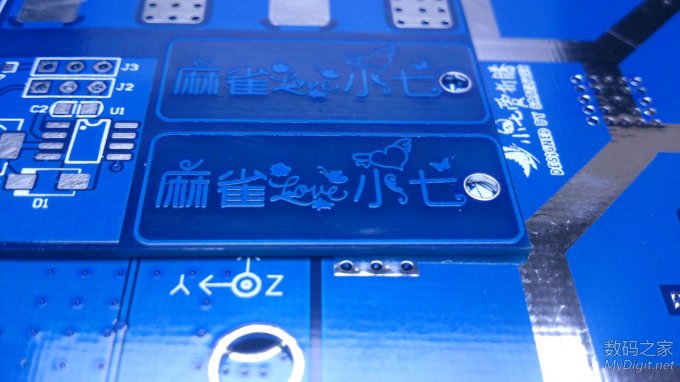

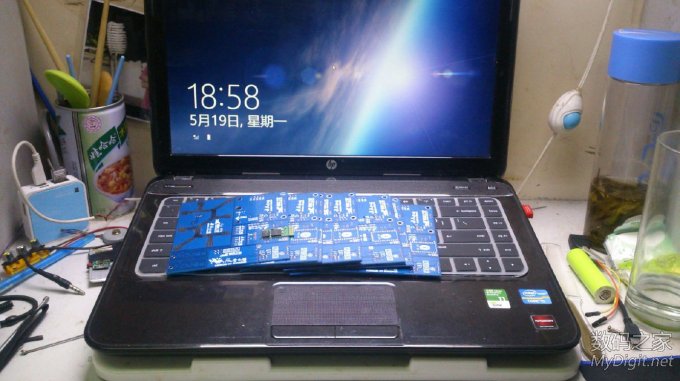

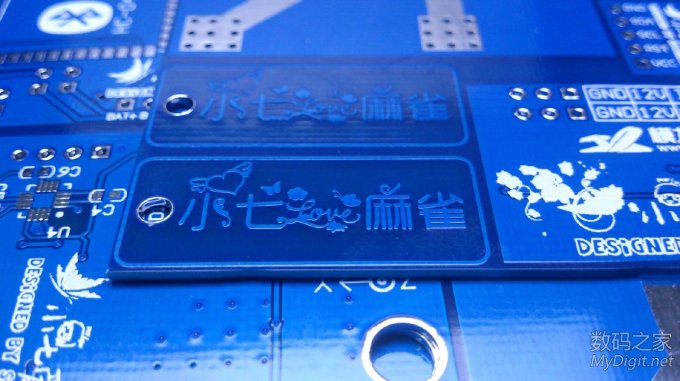

空白的位置不能浪费,做两个*11块板子=22个吊坠,后来才想起来做成USB供电的LED灯吊坠比较好。。。
【小七】女朋友的笔记本屏碎了,换下废屏DIY调光台灯,灰常方便
