智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。

时间:2017-07-22 10:51来源:数码之家 作者:zwl1875 点击:
外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。购买的阿义牌STM8 白光T12 一起回到幼儿院,第三团,套件。现在终于制作好。外壳没有使用阿义牌车机,而是使用了一个铁皮外壳的四选一VGA切换器。刚刚好放入20V 3.5A 戴尔笔记本电源,由深圳雅达电子制造。品
外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。

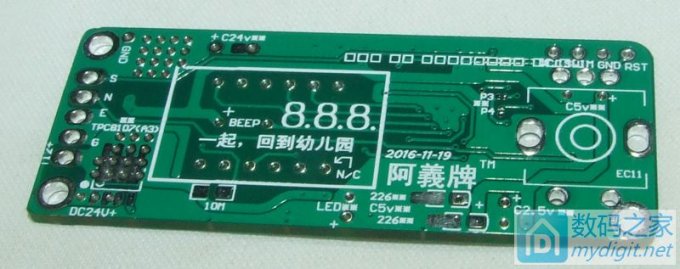

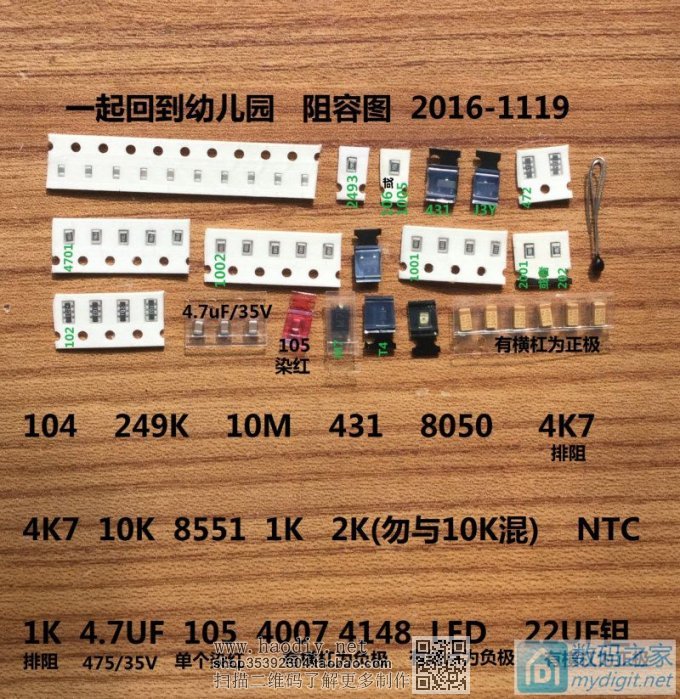

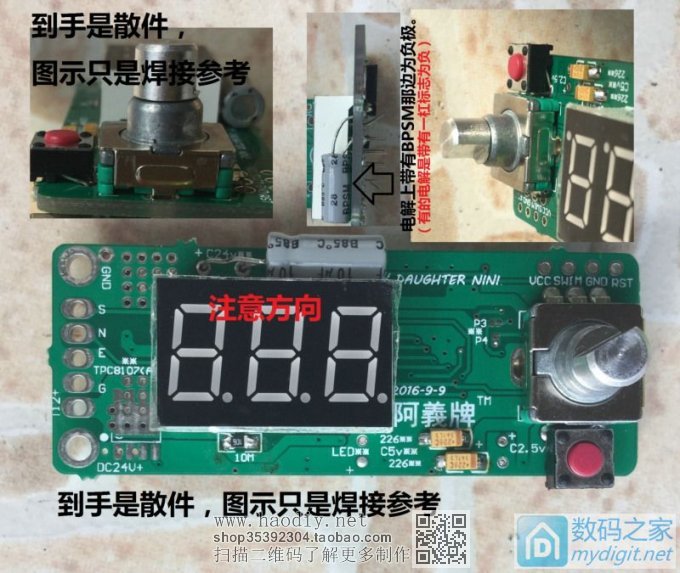

购买的阿义牌STM8 白光T12 一起回到幼儿院,第三团,套件。现在终于制作好。

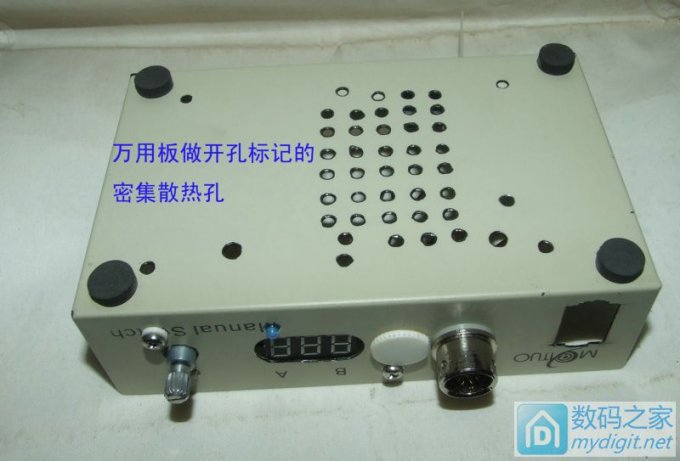

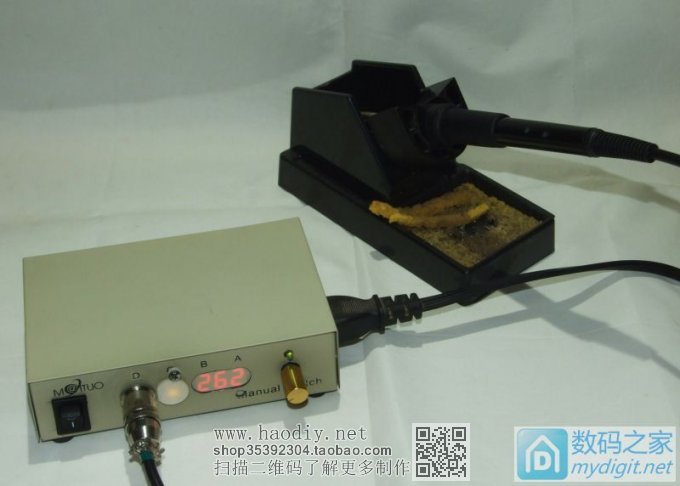

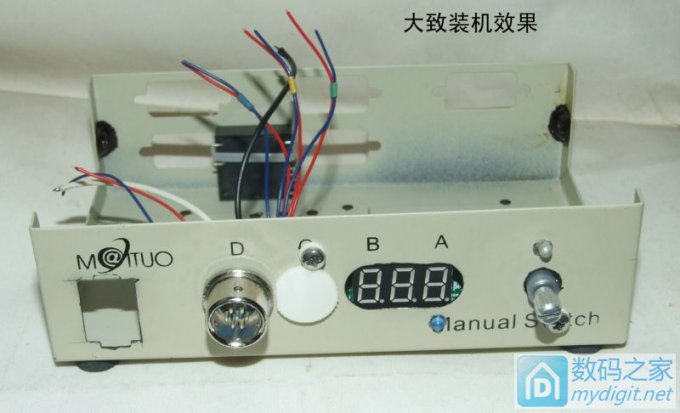

外壳没有使用阿义牌车机,而是使用了一个铁皮外壳的四选一VGA切换器。

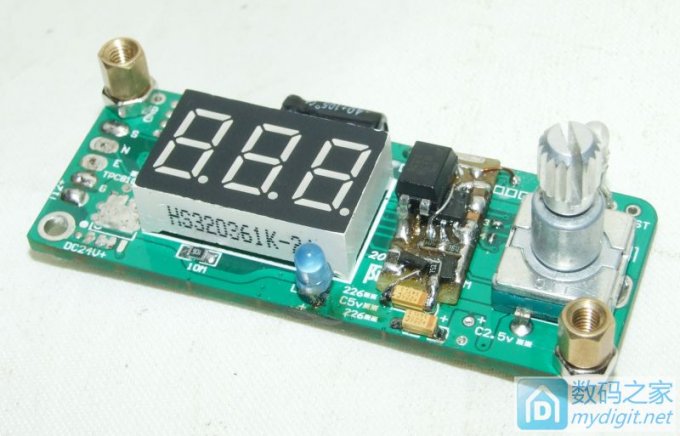

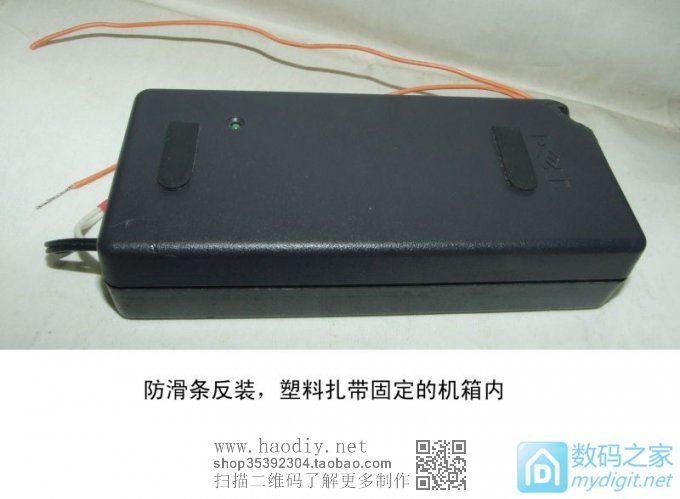

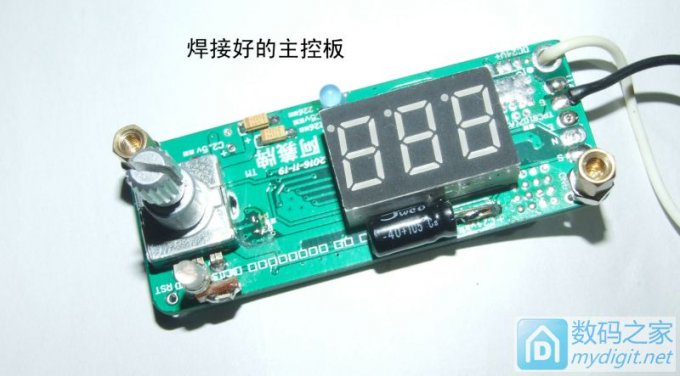

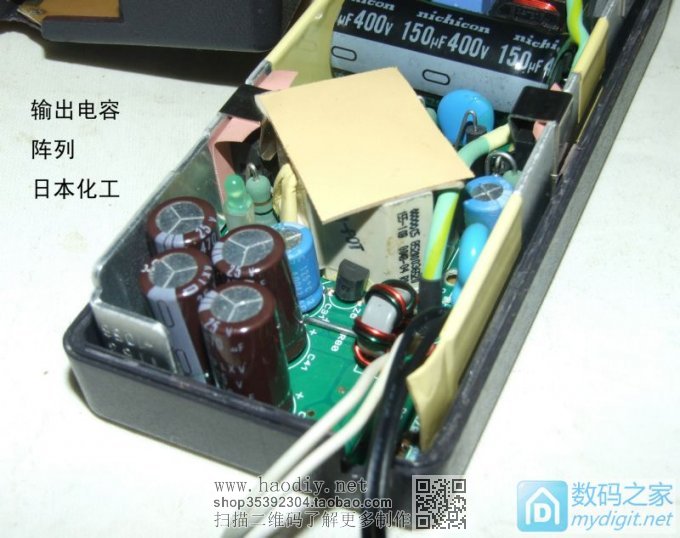

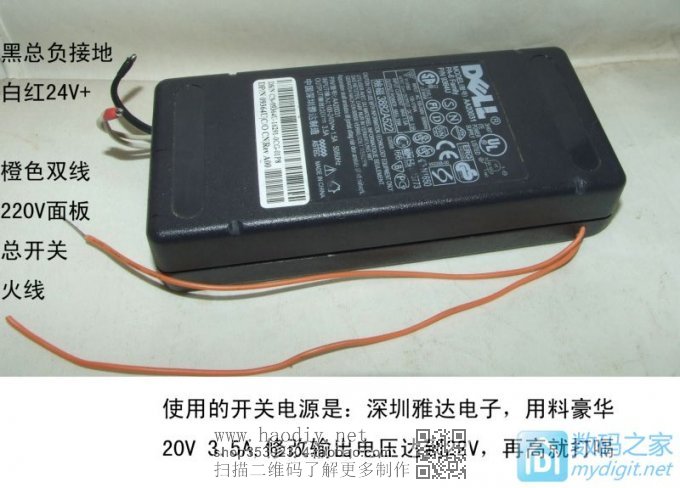

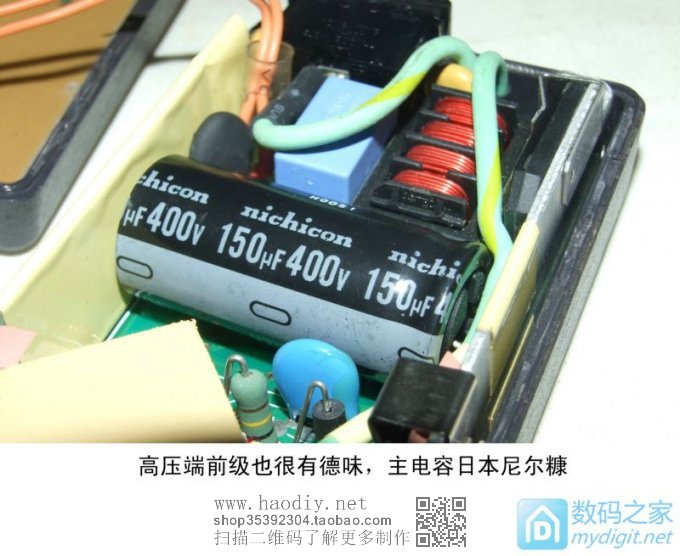

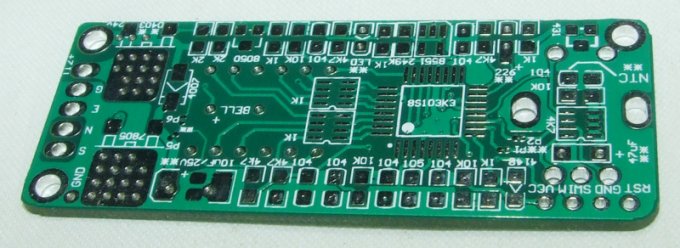

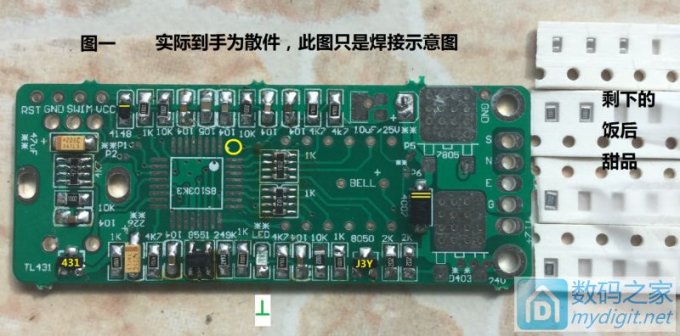

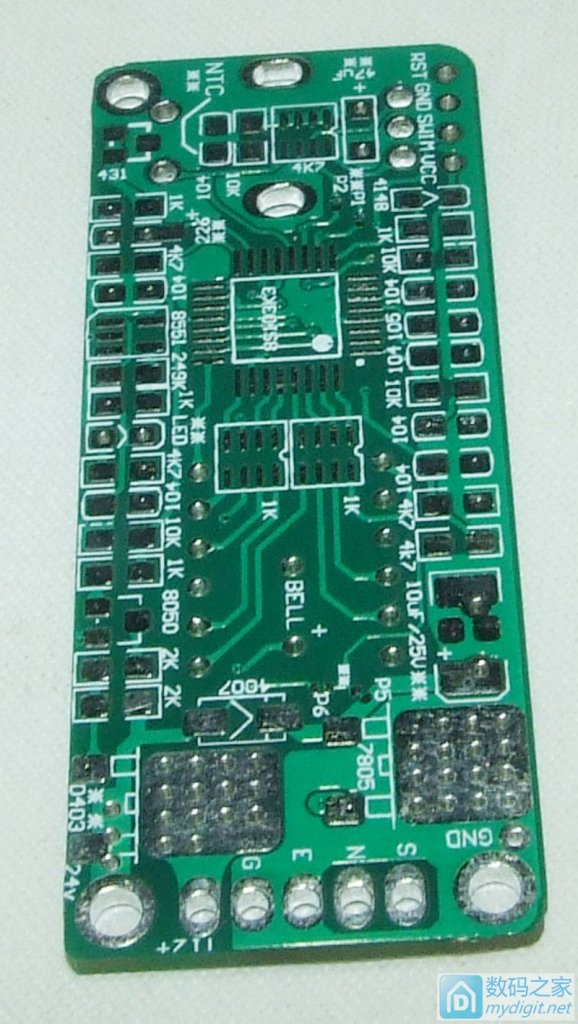

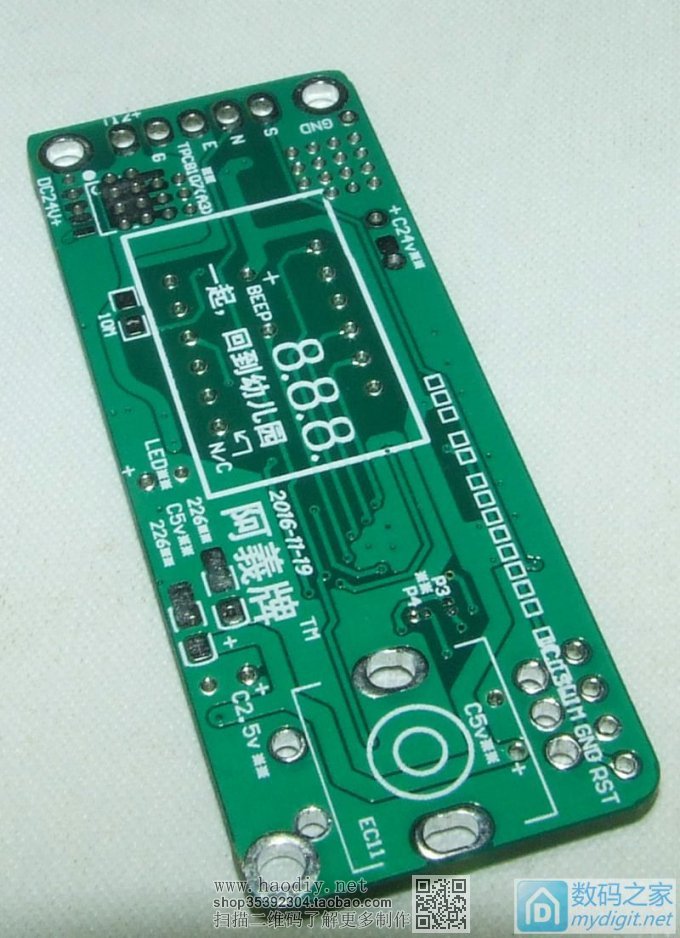

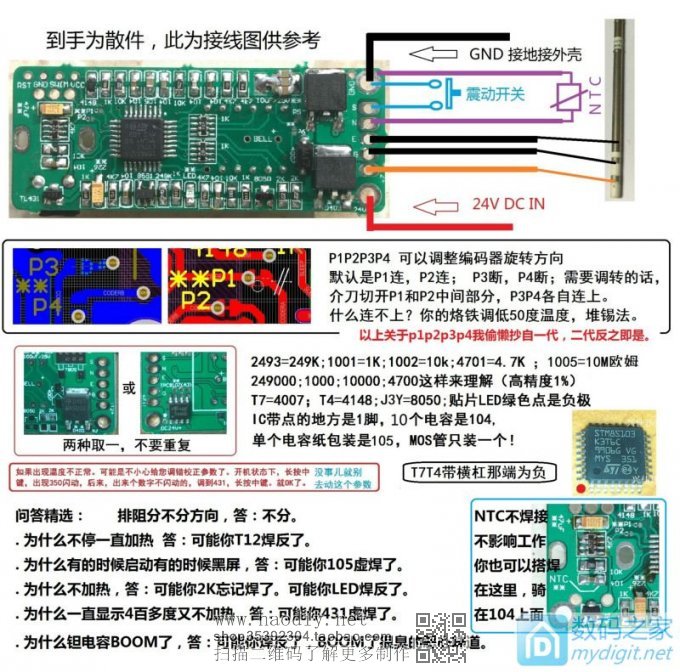

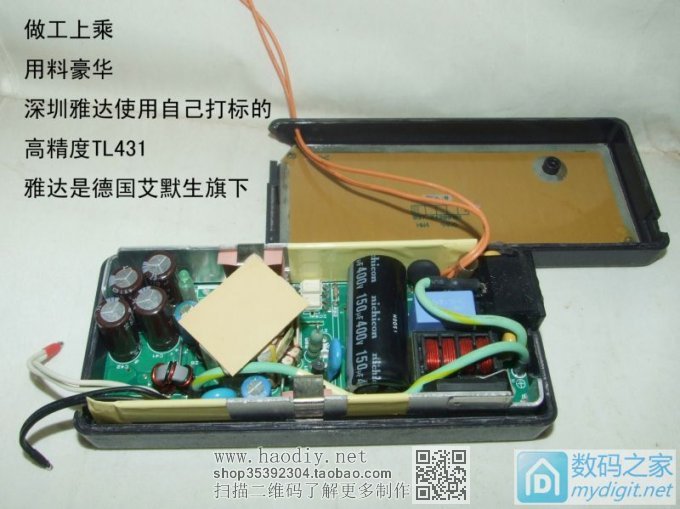

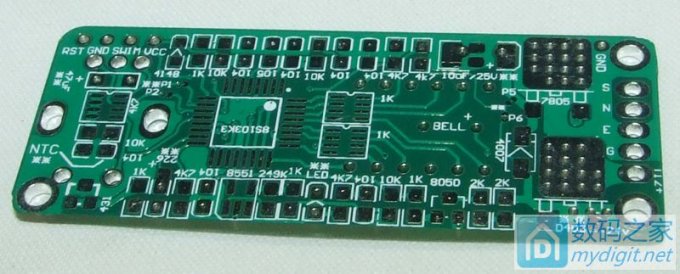

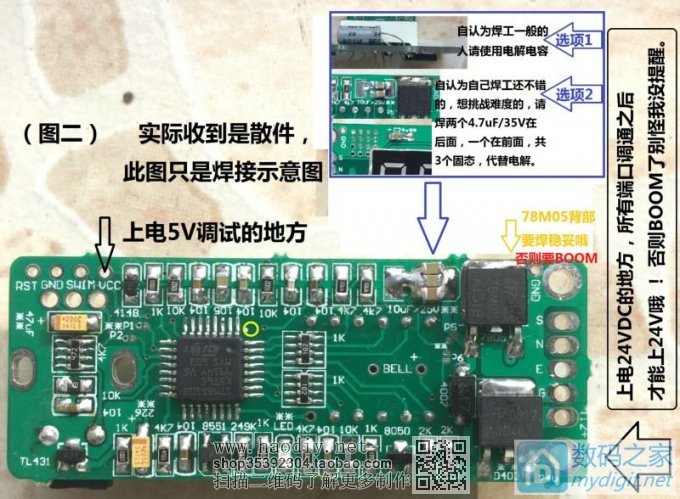

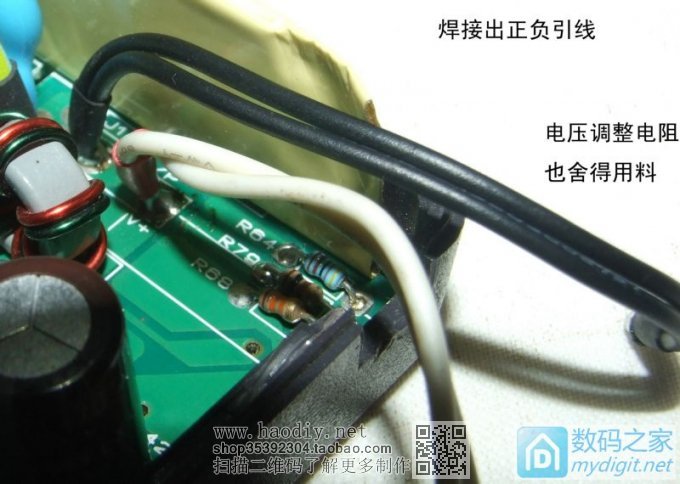

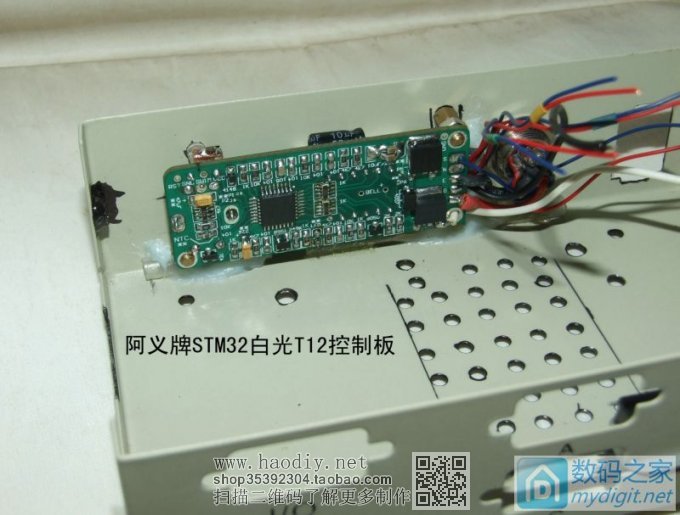

刚刚好放入20V 3.5A 戴尔笔记本电源,由深圳雅达电子制造。品质非常好。也完美放入控制板,

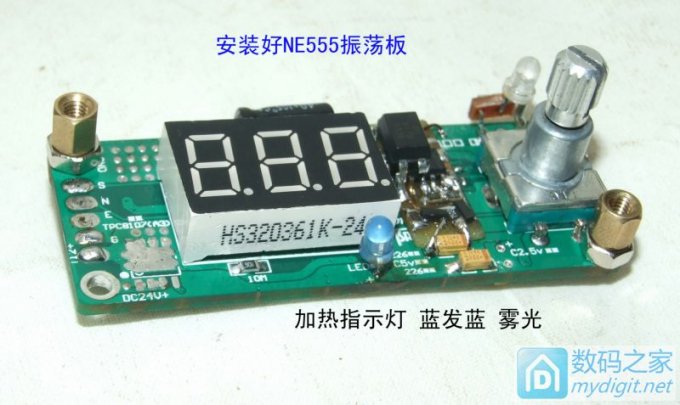

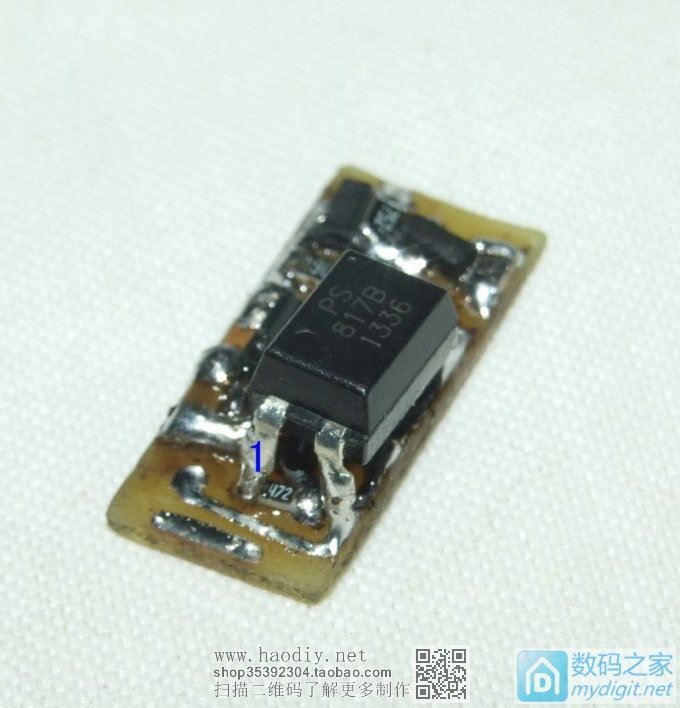

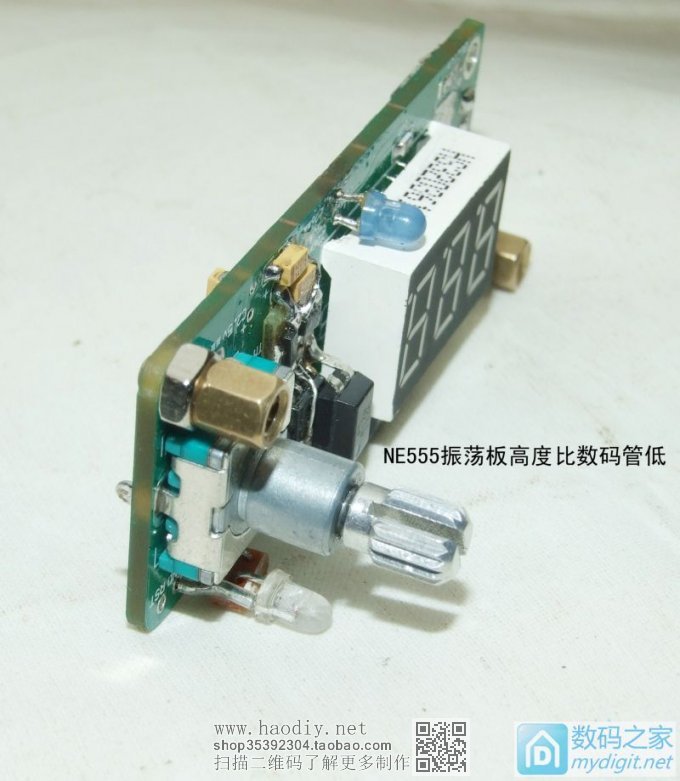

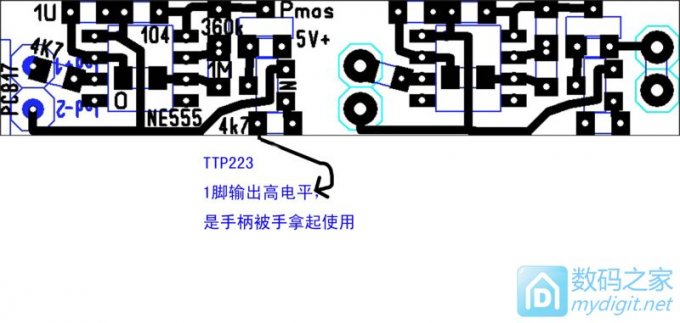

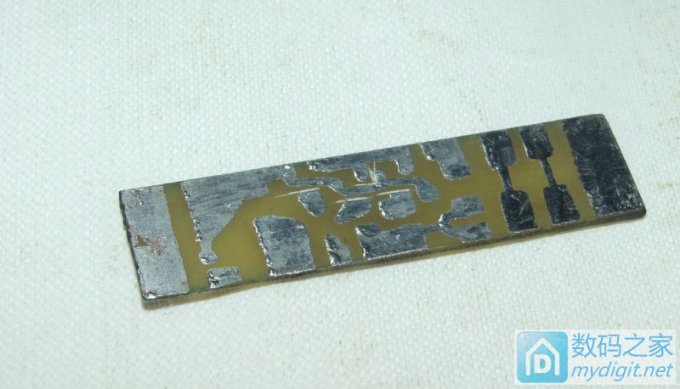

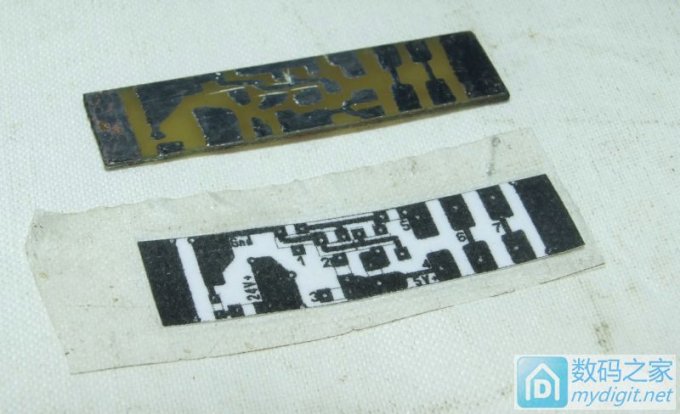

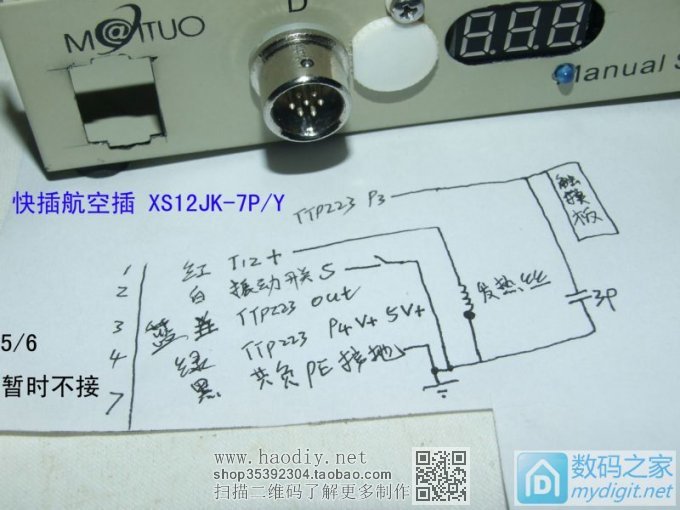

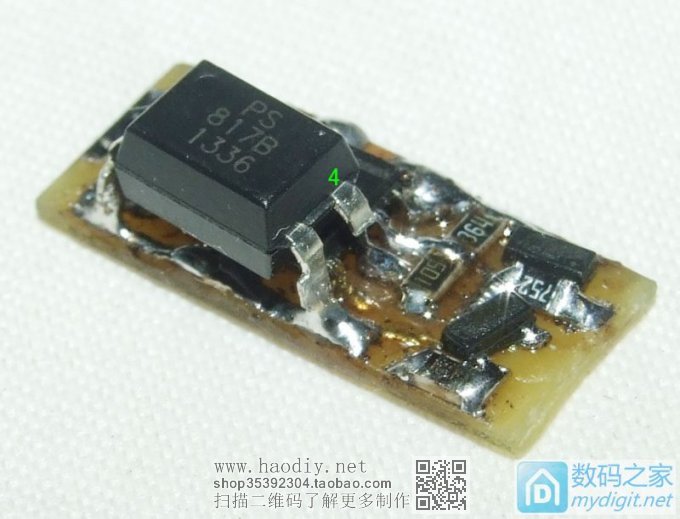

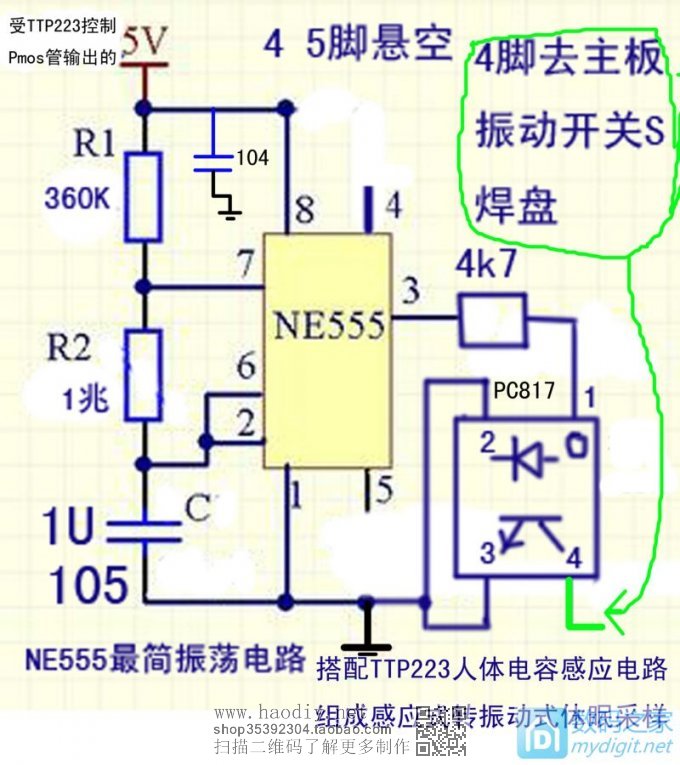

在控制板采用振动开关作为休眠传感器的基础上,设计了一路采用TTP223人体电容感应的休眠传感电路,搭配NE555振荡电路,输出跳秒振动信号。取代振动开关,使休眠响应更加真实准确。使用起来,更加得心应手。

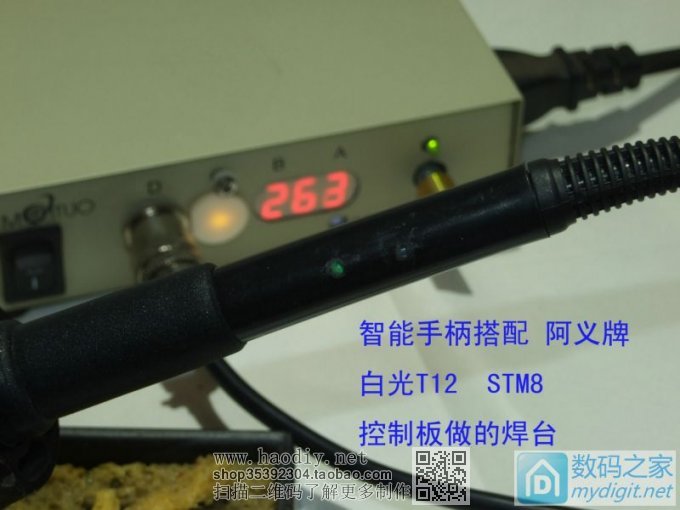

组合成一台,无论是外观还是功能都漂亮的,阿义牌STM8 白光T12 智能焊台(带智能手柄)。之前的手柄制作贴:
人体电容触摸感应和振动开关双模式共存的,白光T12智能手柄,
一.焊台概览

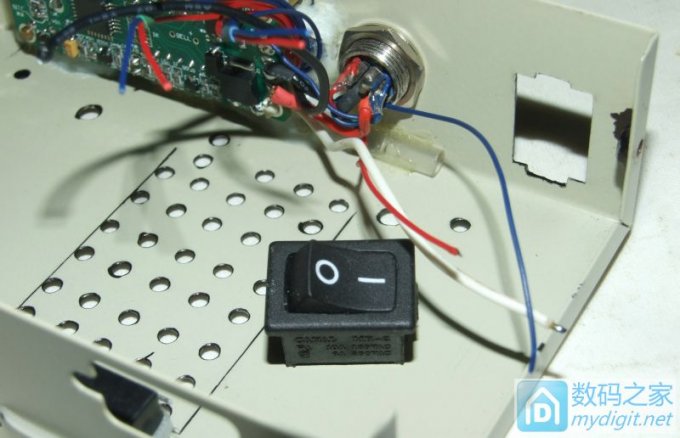

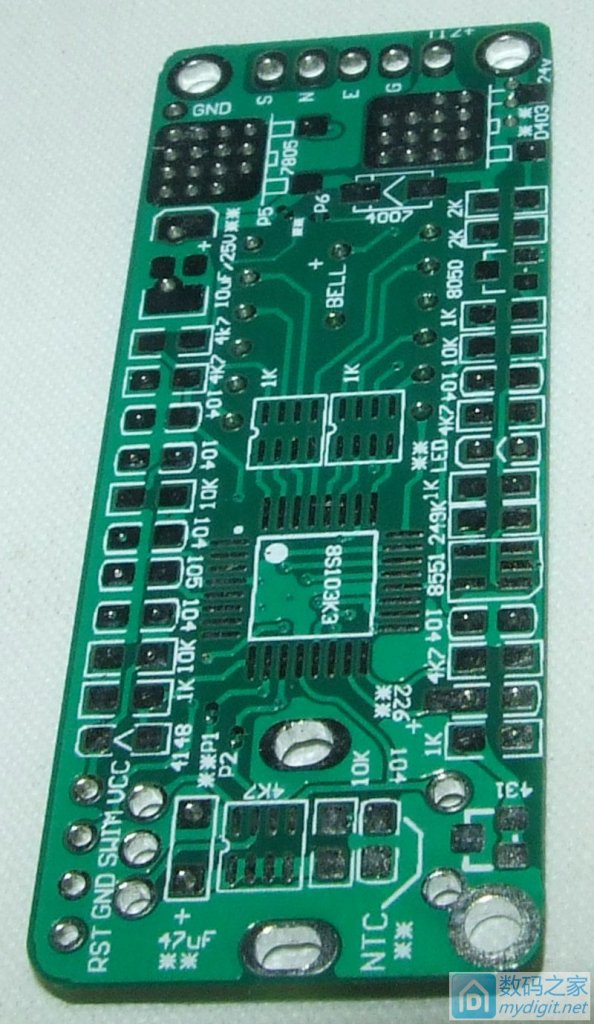

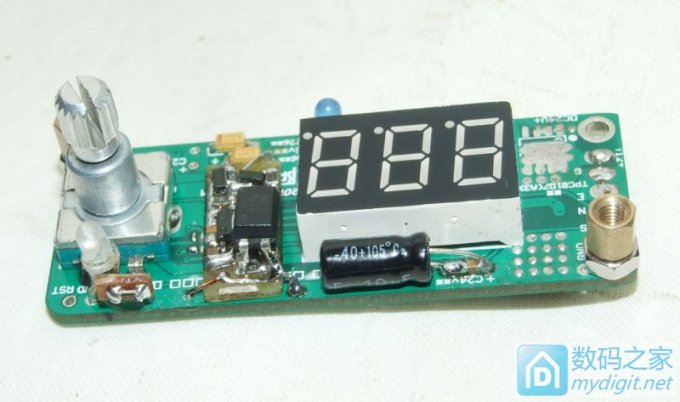

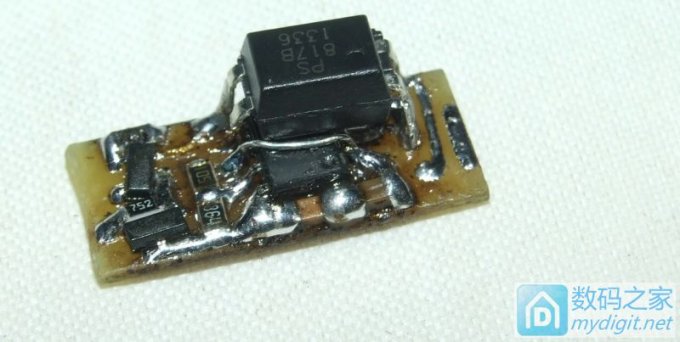

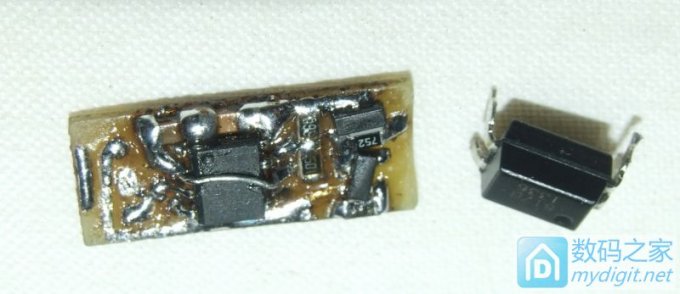

二 焊台组装 高清大图

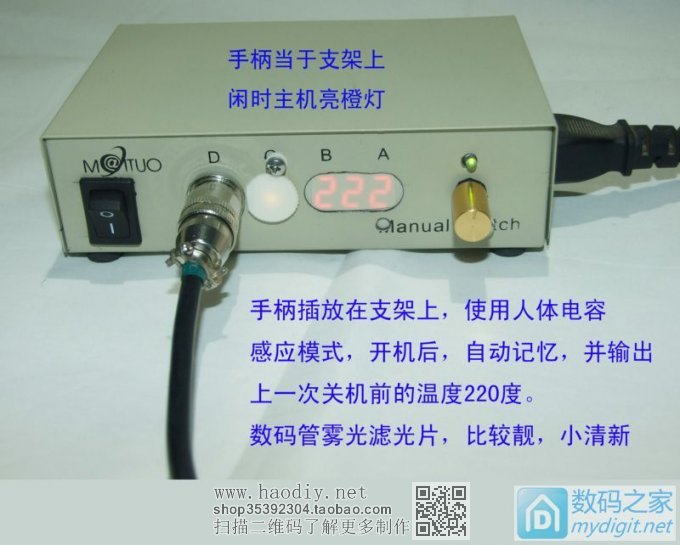

三 焊台外观和使用演示图

一.焊台概览
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。


二 焊台组装 高清大图智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。

智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。

智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。

智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。




智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
智能化的外观和功能都漂亮的阿义牌STM8 白光T12焊台制作。
