LM324插脚和贴片混合双面板 休眠全兼容936 A1321 A1322 白光T12

时间:2017-08-01 15:11来源:数码之家 作者:zwl1875 点击:
LM324插脚和贴片混合双面板 休眠全兼容936 A1321 A1322 白光T12 PCB图和文件LM324混合元件双面板 尺寸是:宽度37.5MM 高:26MM本论坛的 358858518 设计的电路图 LM324插脚和贴片混合双面板 休眠全兼容936 A1321 A1322 白光T12 PCB图和文件,附件如下: 另外,

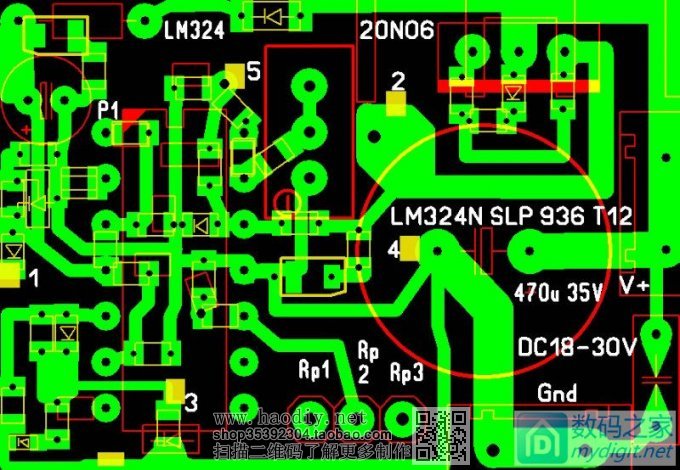

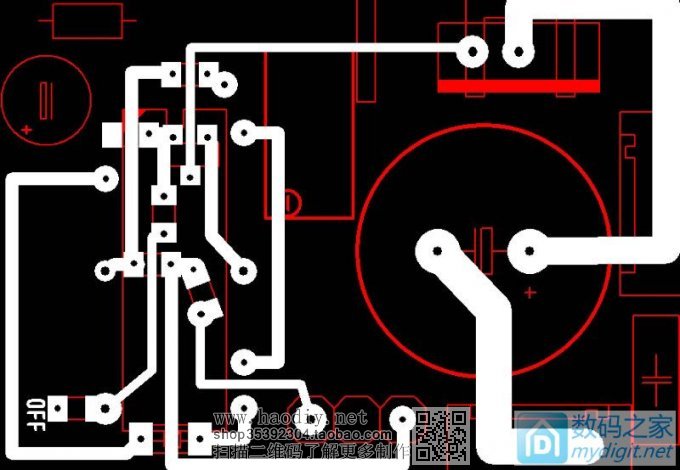

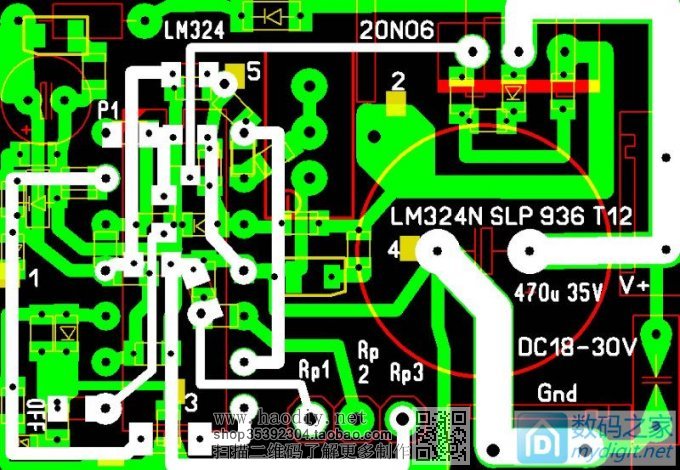

LM324插脚和贴片混合双面板 休眠全兼容936 A1321 A1322 白光T12 PCB图和文件
LM324混合元件双面板 尺寸是:宽度37.5MM 高:26MM

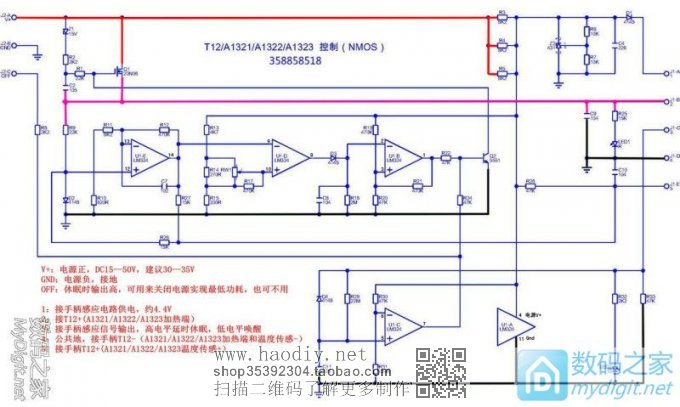

本论坛的 358858518 设计的电路图

LM324插脚和贴片混合双面板 休眠全兼容936 A1321 A1322 白光T12 PCB图和文件,附件如下:
LM324 插贴混合元件双面板全兼容休眠936和T12PCB文件LM324插脚和贴片混合双面板 休眠全兼容936 A1321 A1322 白光T12 LM324 插贴混合元件全兼容休眠936和T12PCB文件.rar (23 K) 下载次数:25

LM324插脚和贴片混合双面板 休眠全兼容936 A1321 A1322 白光T12


LM324插脚和贴片混合双面板 休眠全兼容936 A1321 A1322 白光T12


LM324插脚和贴片混合双面板 休眠全兼容936 A1321 A1322 白光T12


LM324插脚和贴片混合双面板 休眠全兼容936 A1321 A1322 白光T12

另外,还有早前画的一个 电路原来相同 元件相同,主芯的引脚重新编排在电路中的位置。采用几乎全部贴片元件的 全贴片单面板PCB
连接如下:
LM324全贴片单面板 休眠全兼容936 A1321 A1322 白光T12 PCB图和文件
