多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视

时间:2017-07-31 21:37来源:数码之家 作者:heweikeng 点击:
原来自己组装的加农炮喇叭已经光荣殉职,且偶然机会下夺得原装控制器一台,神器到手,还等什么????马上上马!,由于剩下原来的管子,不管怎样,先装回来震一震先。效果ok的话就立项上10寸!!震死楼上那用山寨手机放歌的家伙好了,重点来了原装控制器WSC-
原来自己组装的加农炮喇叭已经光荣殉职,且偶然机会下夺得原装控制器一台,神器到手,还等什么????
马上上马!,由于剩下原来的管子,不管怎样,先装回来震一震先。效果ok的话就立项上10寸!!
震死楼上那用山寨手机放歌的家伙
好了,重点来了

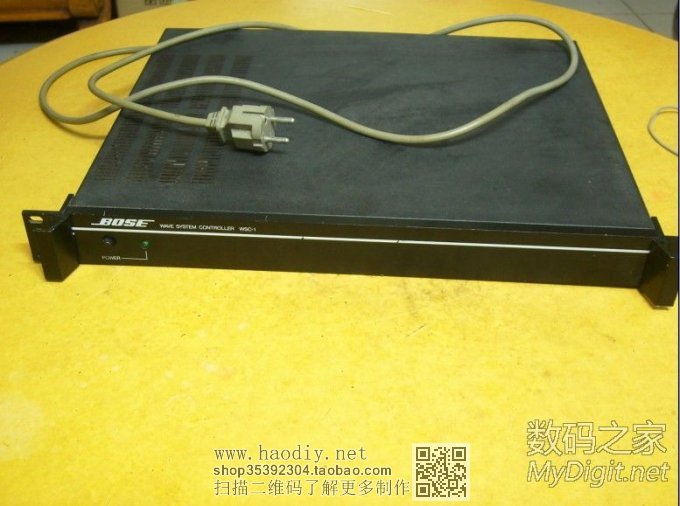

原装控制器WSC-1型AWCS处理器


多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视








真TM贵....

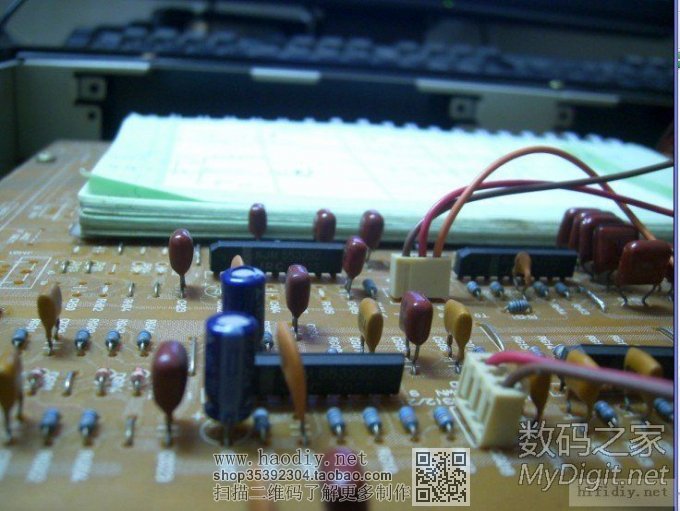

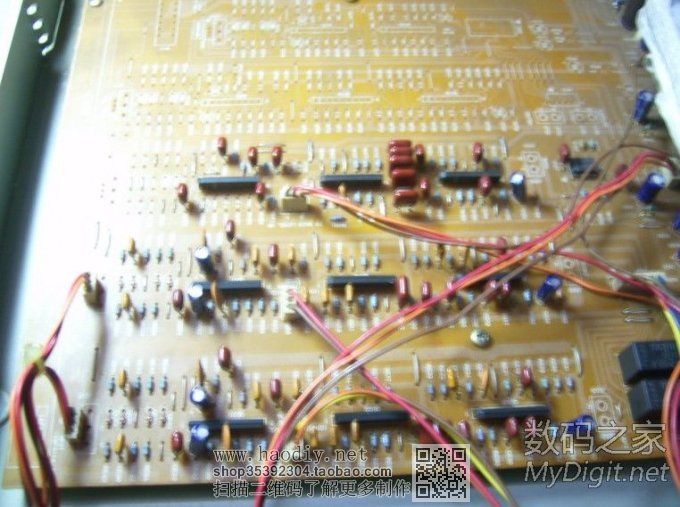

扯下它内裤看看,完全没觉得值那个价钱




多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视





你觉得它值个好几百上千么???

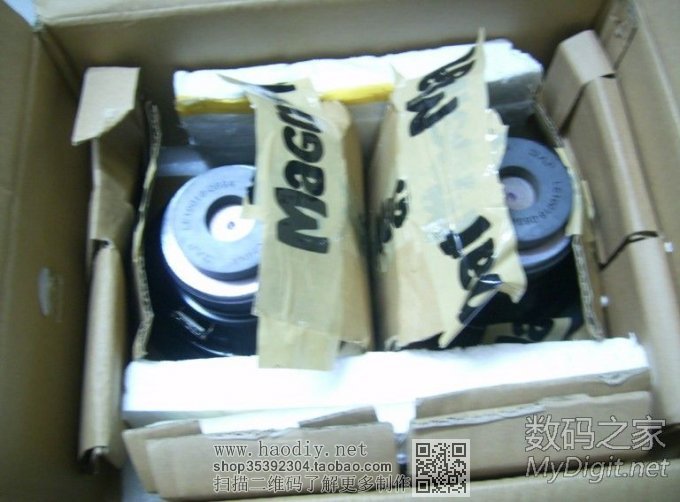

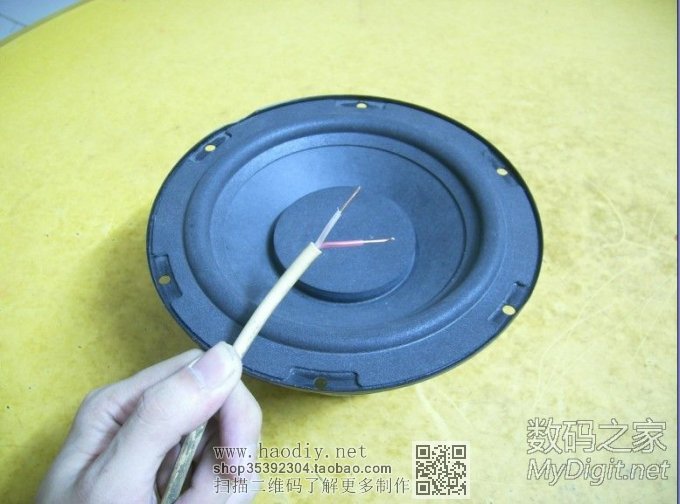

弄2个喇叭回来

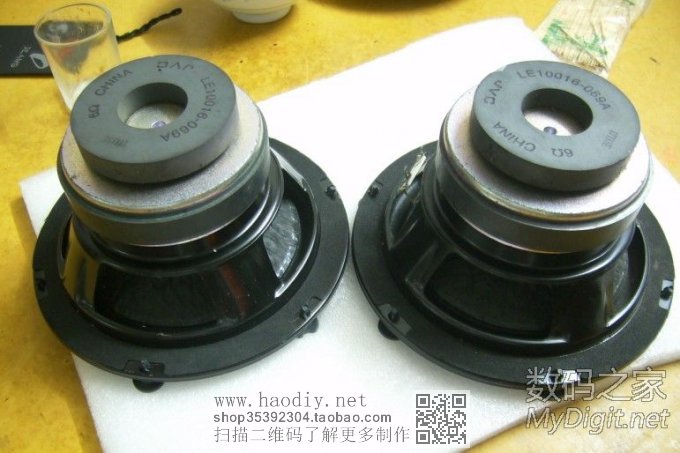

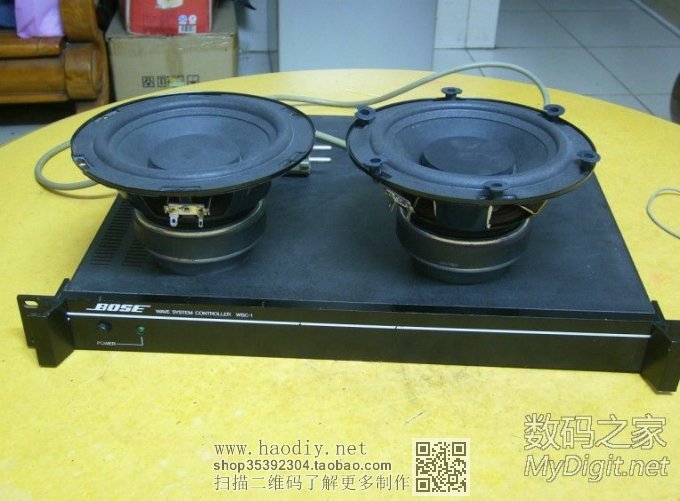

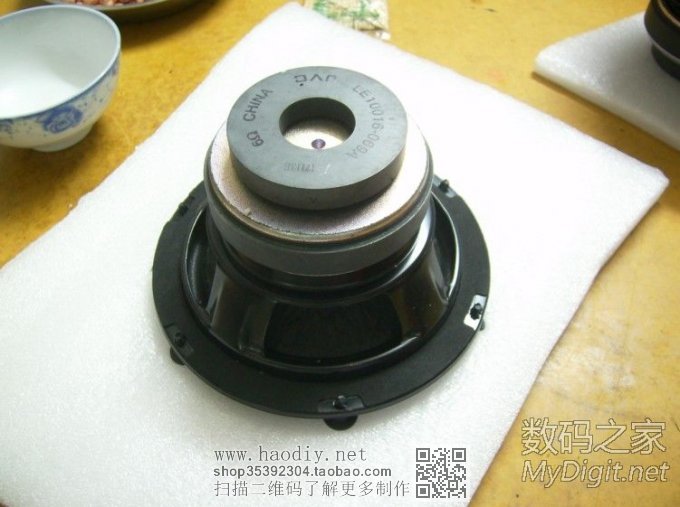

和控制器放一块看看 这是两个6.5寸的低音炮喇叭
控制器块头不小


多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视




两个一样的喇叭

多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视

多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视

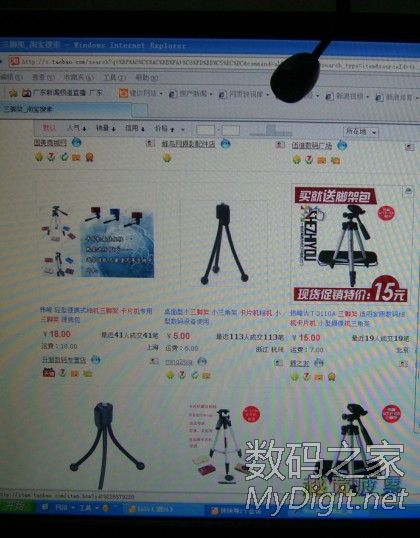

弄个三脚架玩玩,卡片机容易抖,糊掉就不好看了
多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视

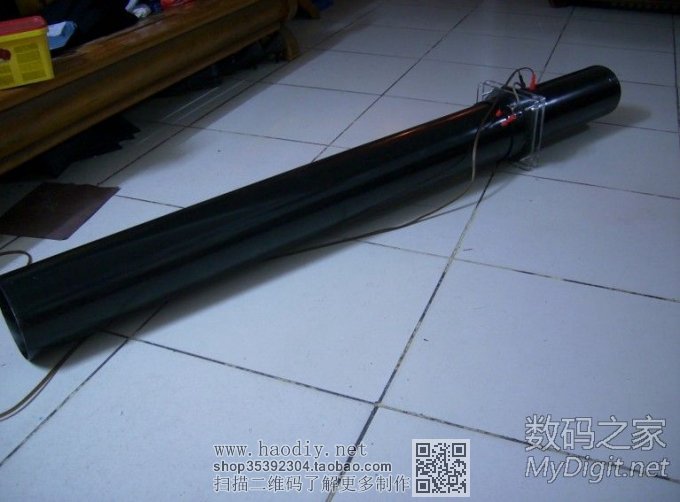

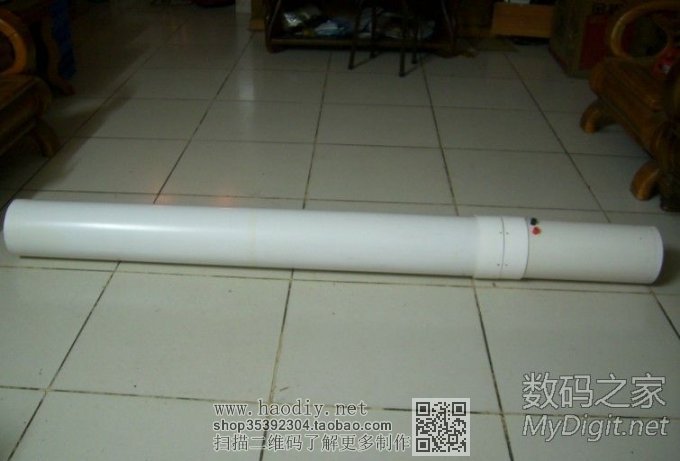

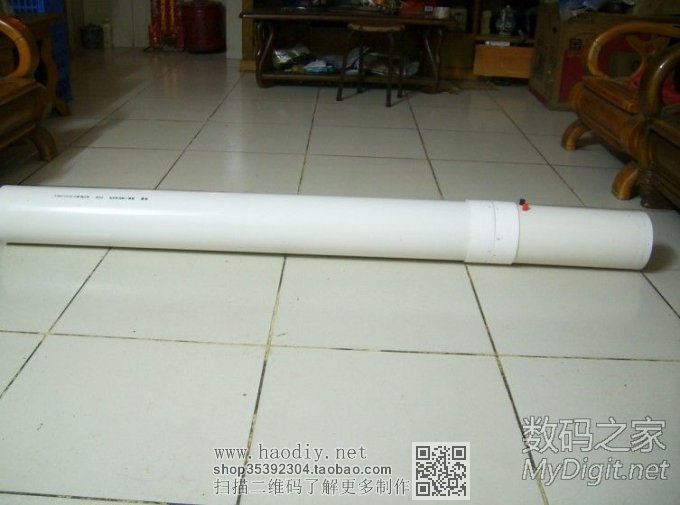

再回头看看之前剩下的管子,放在厅中间


多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视

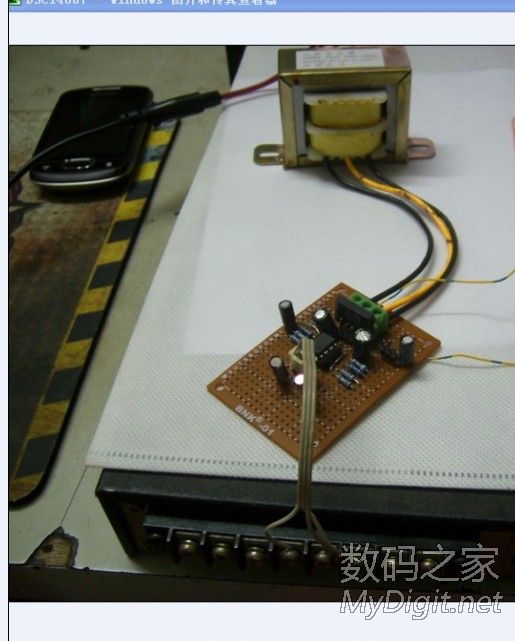

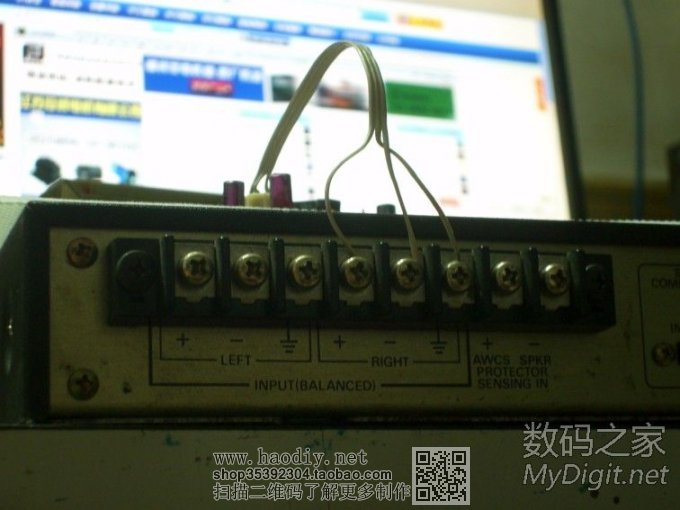

首先要把这控制器弄响,平衡输入??家里可没有这个输出的前级....
没事!!我有洞洞板可以搭个不平衡转换BTL模式,出来的就是平衡接口了,这些小问题,难不倒技术流屌丝的
(PS:手机还是不能放旁边,会有干扰声,走线不够好,不过这是一次性用品,没事)


多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视




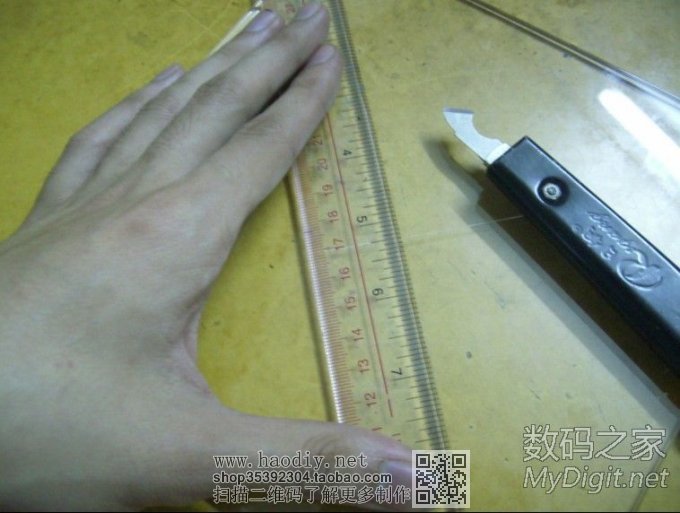

然后重新做法兰盘... 6MM一张的亚克力板,合共6块 两两粘合 ,就成单片12mm厚度的亚克力板了,妥妥的
只上图,不说话


[attachment=2067448]

怎么只能一贴贴15图呢??限额低了点

继续上图

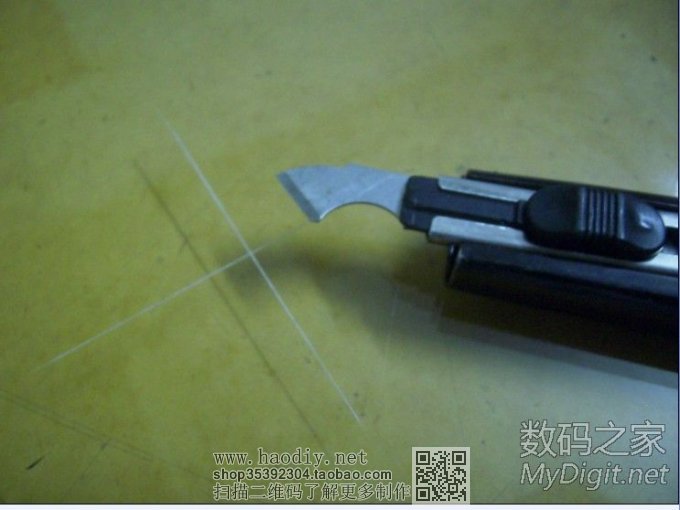

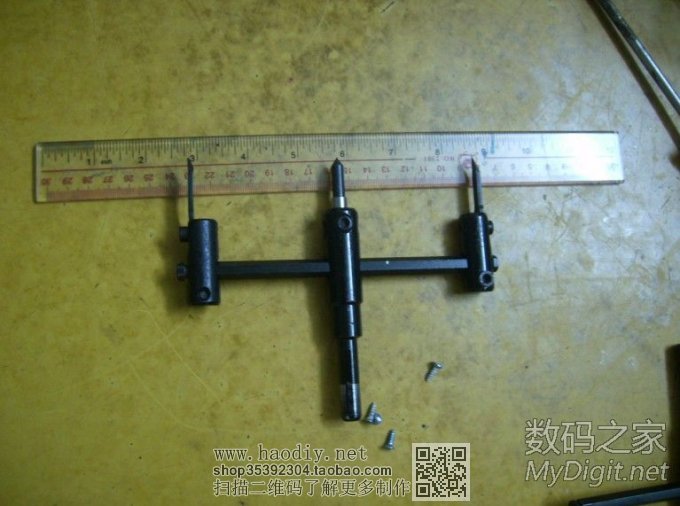

弄我的法兰
菊花捅好了,是会不是一朵很圆的菊花呢?
多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



[attachment=2067467]

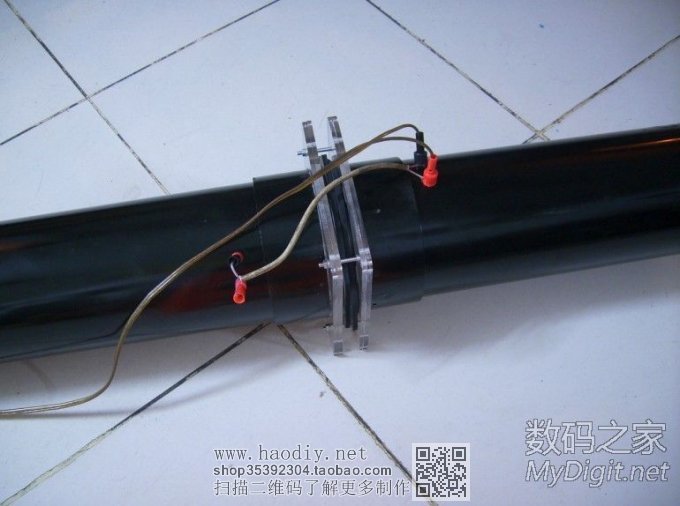

组合起来再看看


[attachment=2067469]



多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视


[attachment=2067469]









多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



[attachment=2067473]

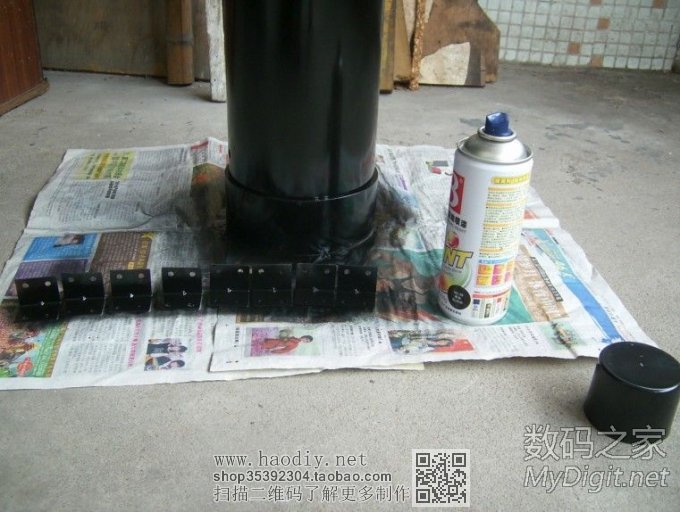

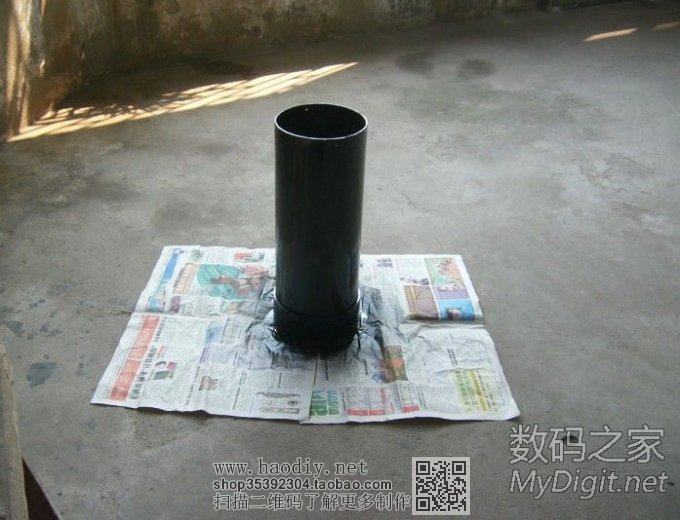

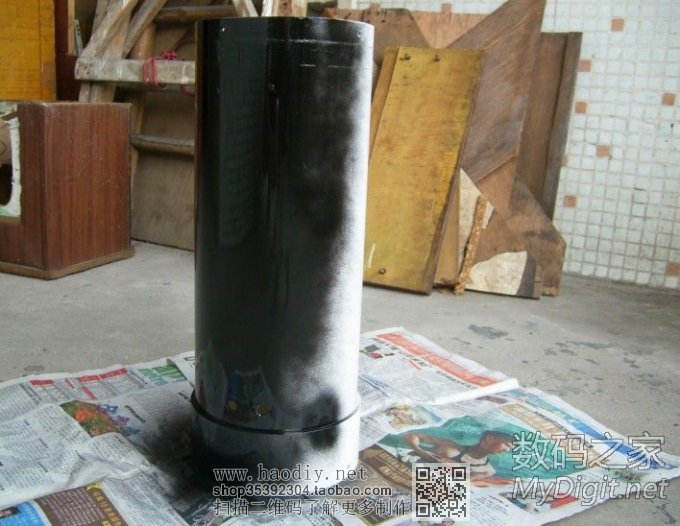

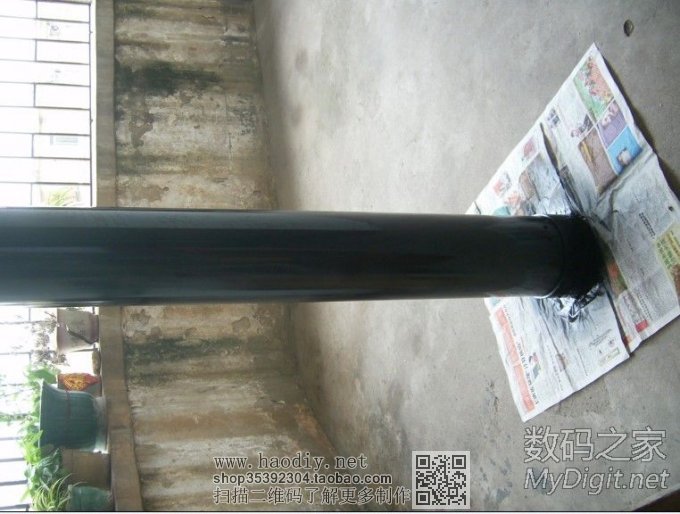

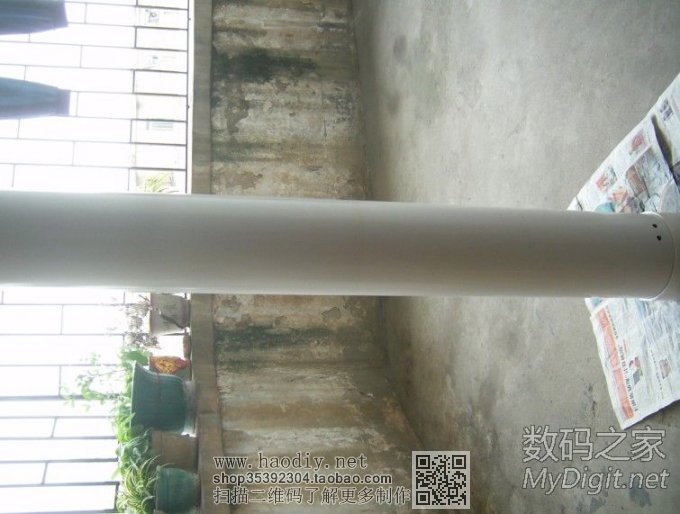

然后是喷漆作业,接近2米的管道,我就用一瓶自喷漆,厉害吧~~刚完工喷漆就再也喷不出东西了,好险~

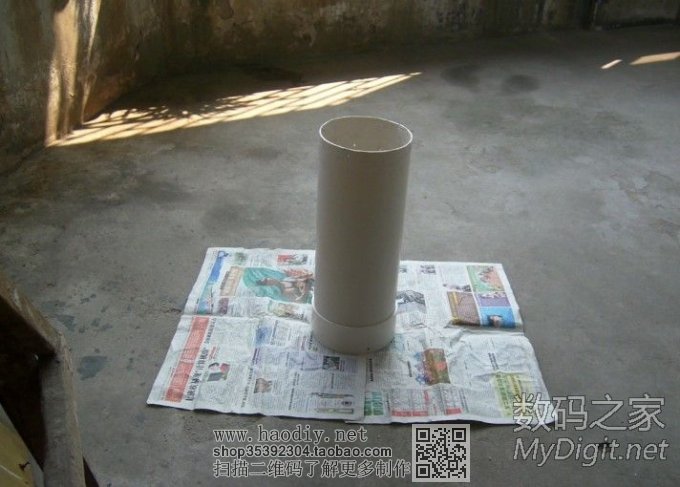

对象1:短管


多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视





这个喷漆我还是比较满意的




[ 此帖被heweikeng在2012-11-01 08:56重新编辑 ]

  • 多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视
  • 多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视
  • 多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视

占位发图~~~~~~杂图数张

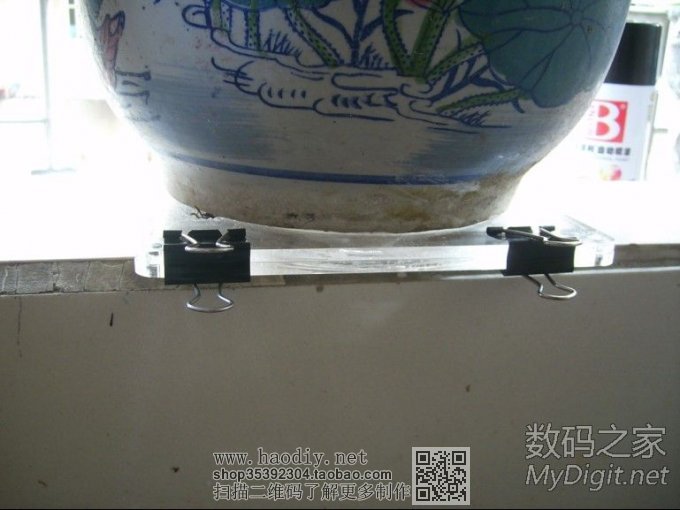

将亚克力板两两粘合
[attachment=2067483]



[attachment=2067484]





多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视

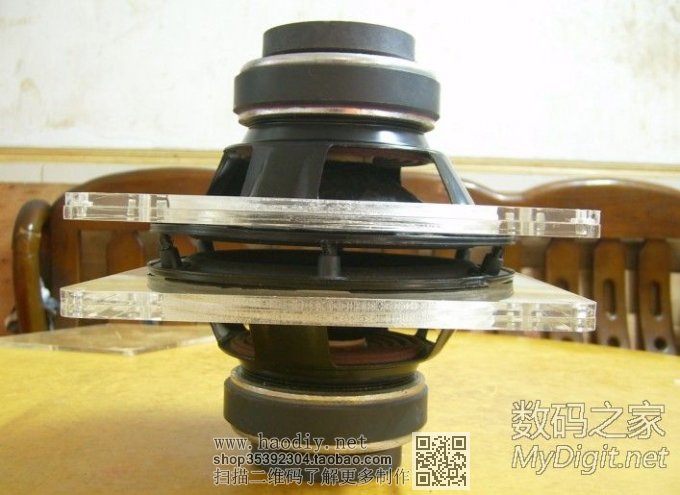

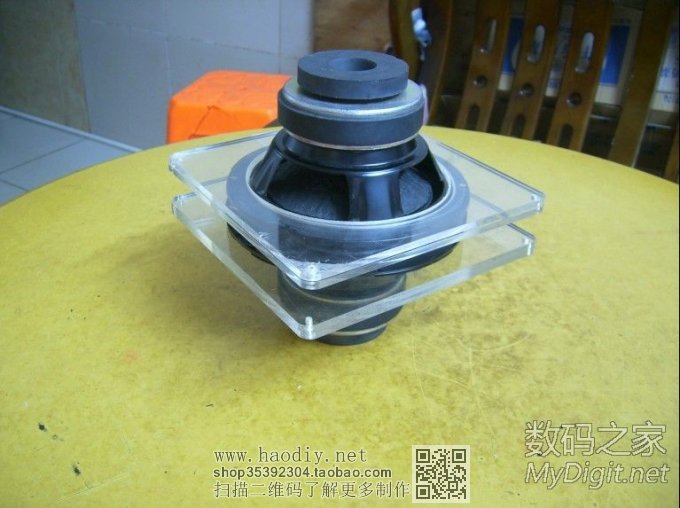

放起来看看效果
[attachment=2067486]



[attachment=2067487]





[attachment=2067488]







看看同心圆做的怎样
[attachment=2067489]



[attachment=2067490]

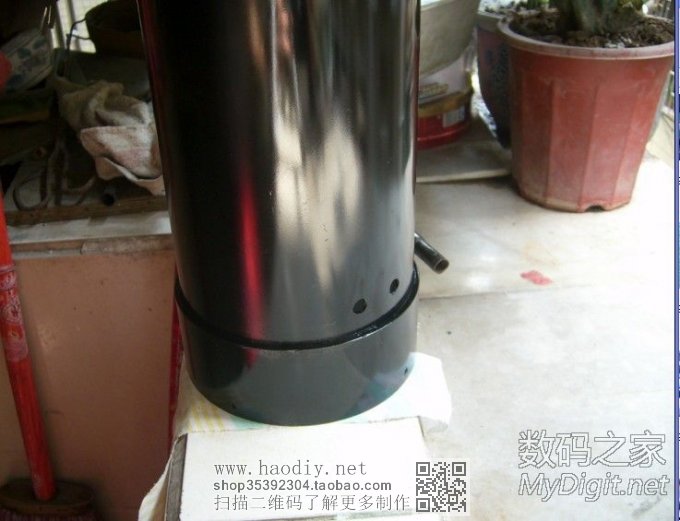

很好,继续,法兰是要黏在管道上的
[attachment=2067492]



多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



这是短管的法兰盘








[ 此帖被heweikeng在2012-11-01 08:54重新编辑 ]

  • 多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视
  • 多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视
  • 多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视
  • 多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视
  • 多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视
继续占位上图~~

多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视

[attachment=2067788]

[attachment=2067789]

[attachment=2067790]



多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视

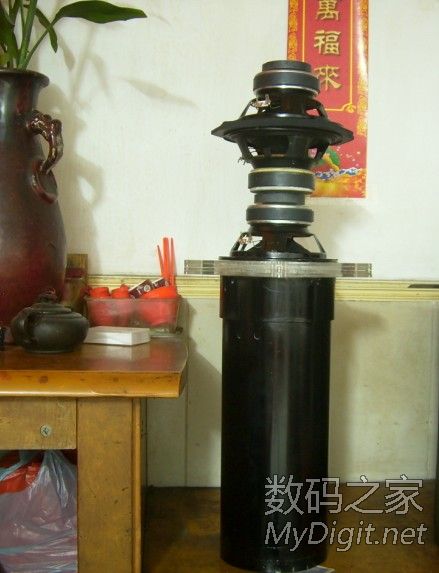

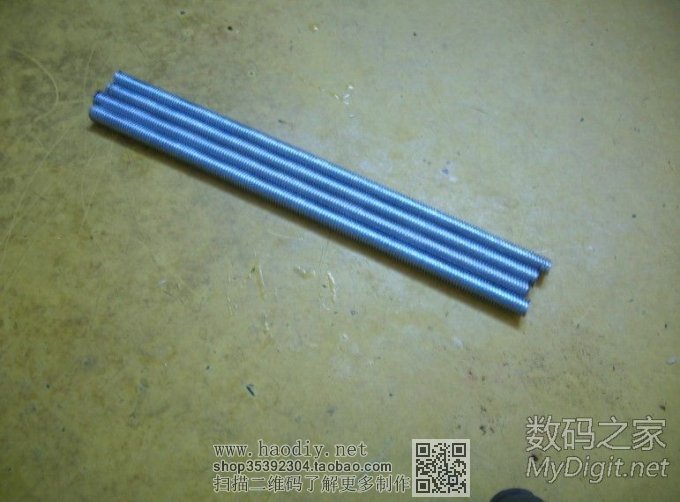

然后猜猜我要干嘛




多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视

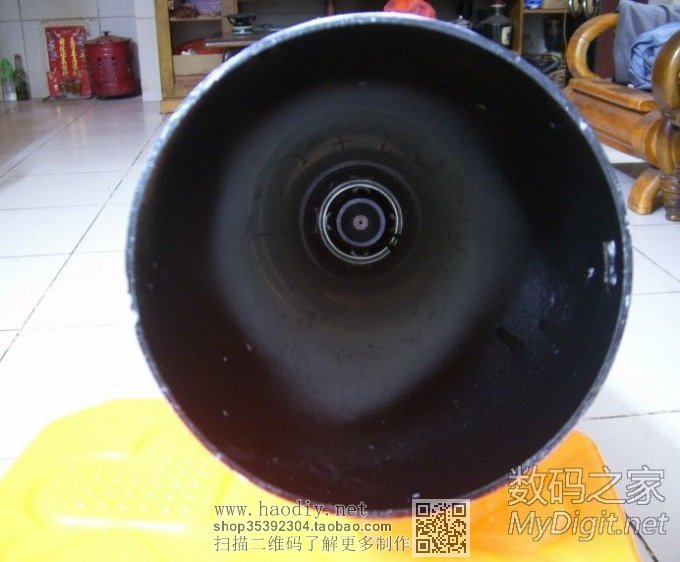

至此加农炮已经 组装完毕,进入试听环节


音源:电脑


主箱:5.5寸惠威喇叭书架箱一对


低音炮前级:BOSE WSC-1型控制器


低音炮功放:TDA7293+达林顿管扩流+500W变压器(能轻松搞定4欧低阻抗喇叭,不加管扩流不行)


低音炮:加农炮筒


借用某人士的话


低音很有弹性、有力度、下潜深,放舞曲时那鼓点好像一阵阵的突然膨胀,一种气浪锤压胸口的感觉,犹如礼花弹突然爆炸产生的感觉,与迪厅那种吵耳的大声压的低音不同,BOSE的低音是一种很纯净的、很有弹性的低音,即使在小音量下依然很有量感。迪厅或大广场的那种低音炮给我的感觉是低音稍硬,速度比较快。








如果是想要HI场的超大声压,而且硬得很的低音感受的话...这种炮不合适


这种炮是感觉到空气的一阵一阵压缩感,很有弹性,很湿润,像按摩一样的低音,而且耳朵是找不到低音炮位置的...


放个5寸箱子连上这加农炮,直接就是觉得这个5寸箱子低音太NB,能把沙发地板都摇起来!!


不站在管口,是不容易听出低音来之哪里的,这个和一般的箱炮不同


但不要以为这炮就这么温柔,一曲渡口或者一场动作电影下来一样震得地板撼动,门窗抗议,可能邻居也会来抗议一番


动如脱兔,静如处子的形容比较合适


不该低音炮响的时候一动不动


动起来气势很大,用了控制器才知道为什么不好用小喇叭做加农炮,因为在超低音范围内,小喇叭在管道里发挥得不足,推不出气势。


即使喇叭已经在狂抖,管道口都还是气流不大,所以小喇叭还是别凑合了。起码得弄个8寸或者10寸的大喇叭大炮筒




下来进入复制控制器阶段...... 你懂的
首先,逆向工程,搞出电路图


多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视


炮筒已经装响
下面就来看看神器是否不可复制...

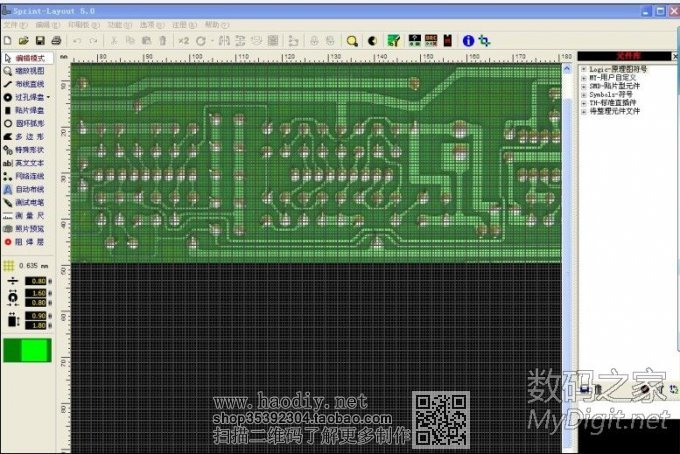

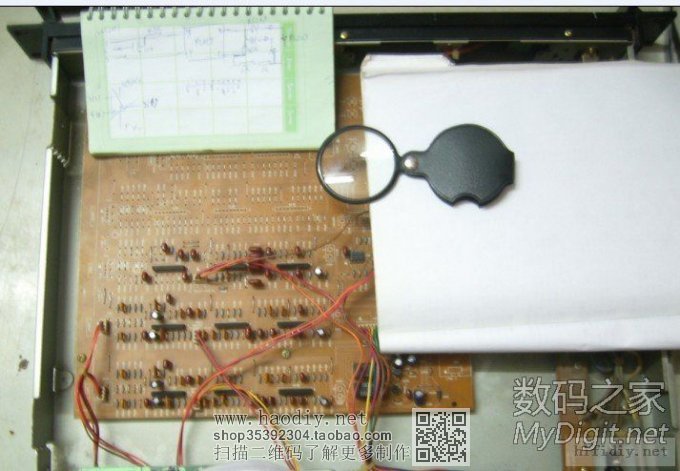

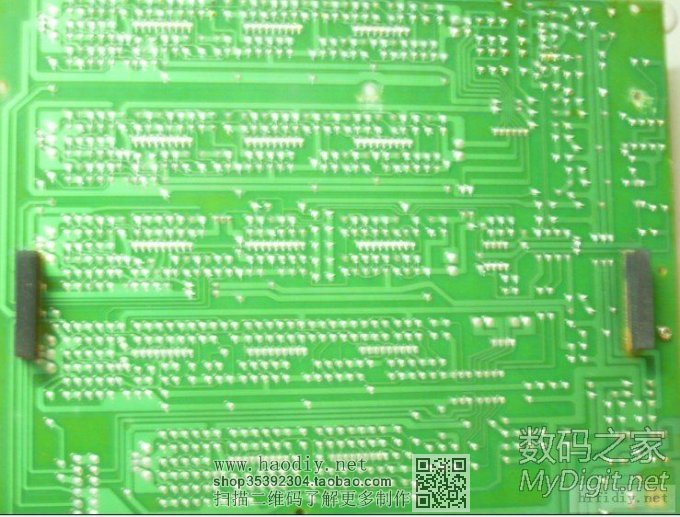

首先找个扫描仪把电路板屁股照一遍,截取低音通道的部分出来还原走线
多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



调整好大小分辨率这些杂东西

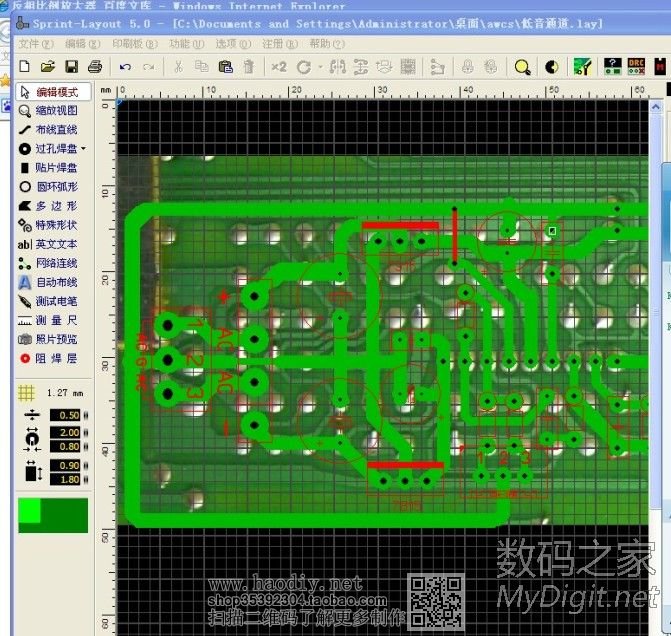

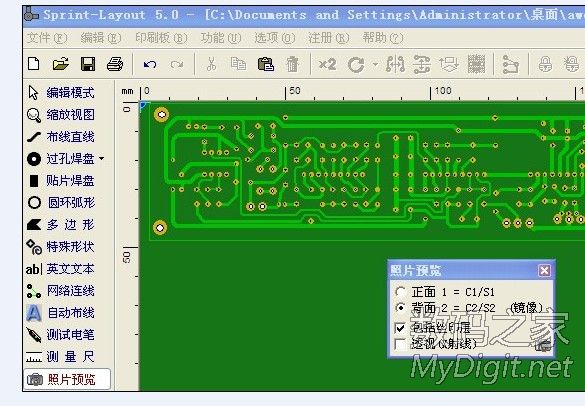

然后有点瞄点,有线瞄线,真的没什么技术难度
多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视





多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视

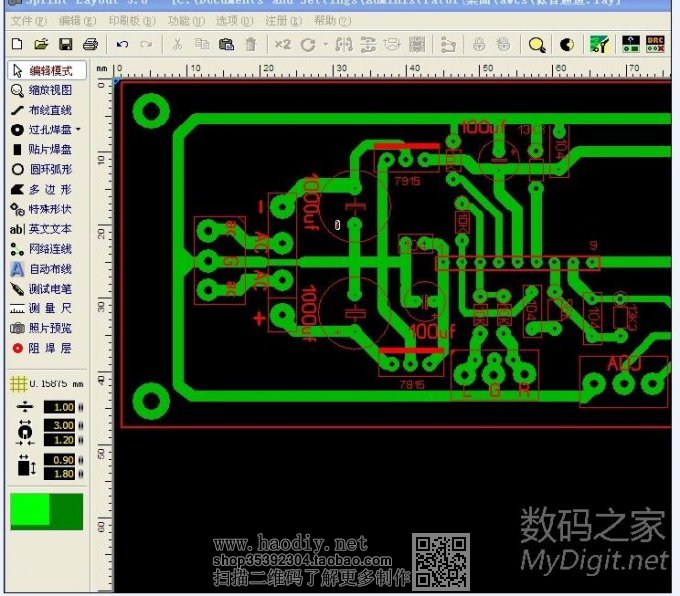

很快就把板子“抄”出来了


多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视

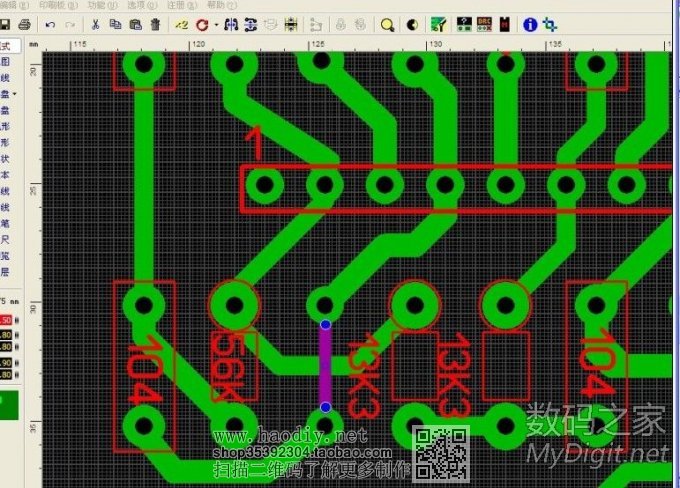

放大看看
多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



部分
多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



杂图几张

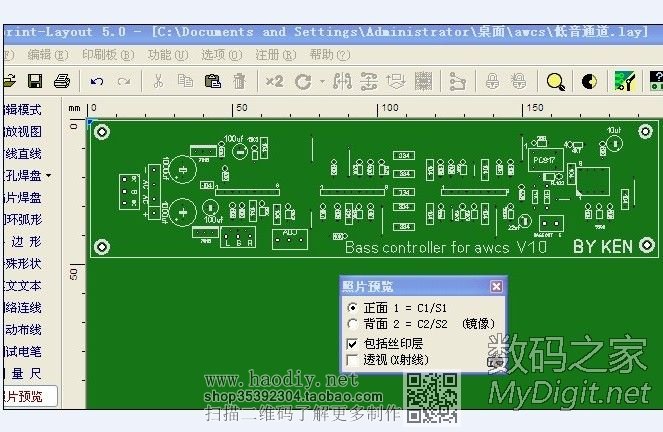

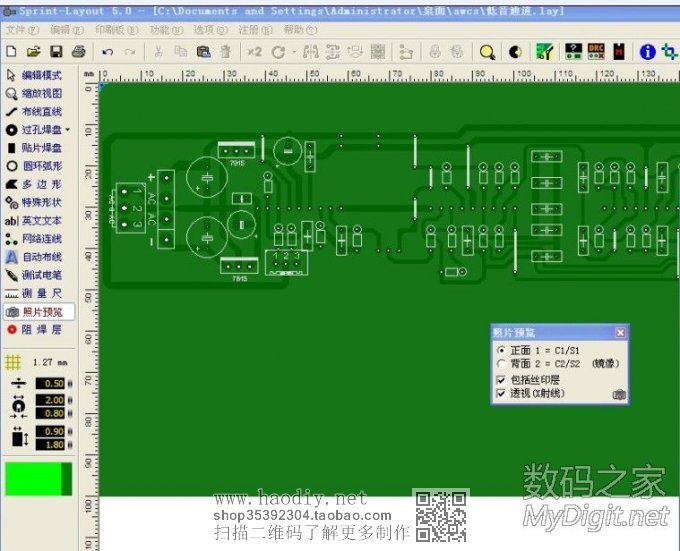

这是丝印,当然的弄上自己的“版权标示”了
多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



背面
多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视

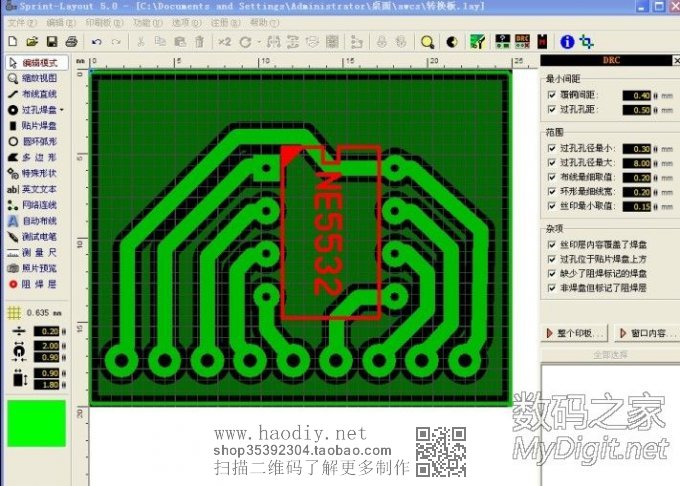

由于这个IC不好找,顺手画了块转换板
多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



又设计了一下
多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视




  • 多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视
  • 多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视

继续回来彪进度,这节是自己做覆铜板验证电路
看看那正版控制器有没有玩别的什么花样

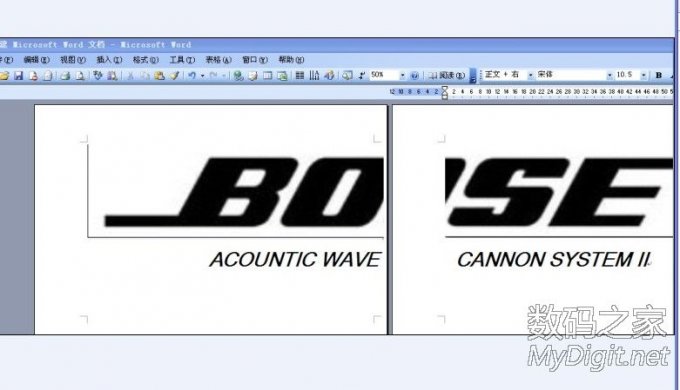

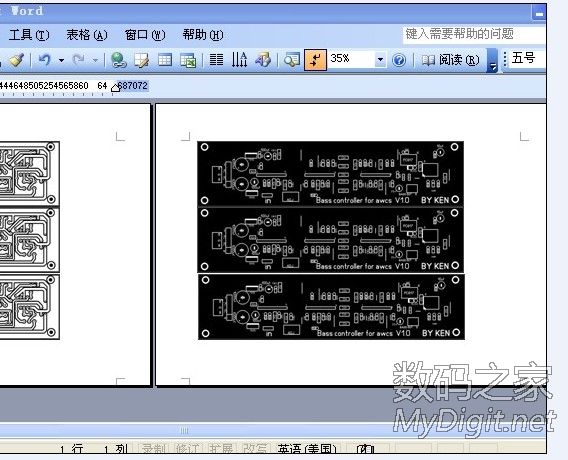

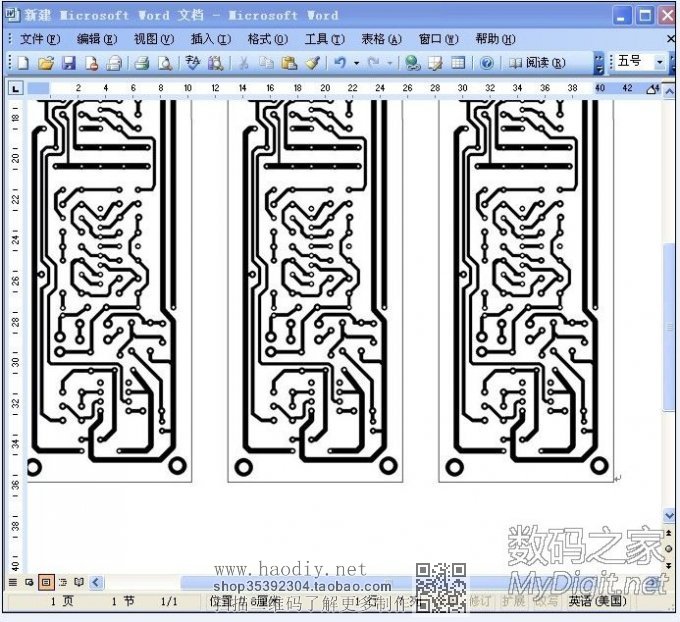

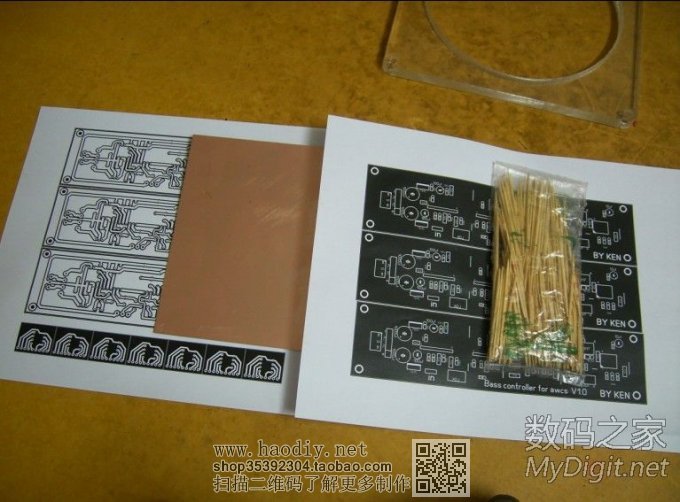

到楼下复印店走一趟,大叫给老子用最好的打印机打印A4....两张!多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视


其实打个一张就可以了,一次成功。只是想看看自己设计的标识放在纸上而已
多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



打印质量真真不错

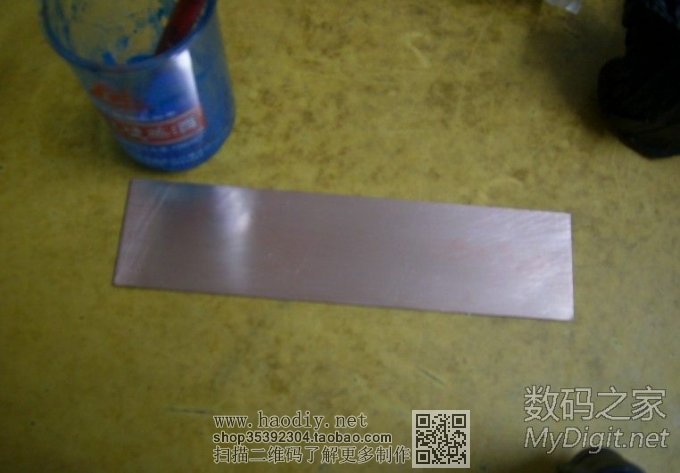

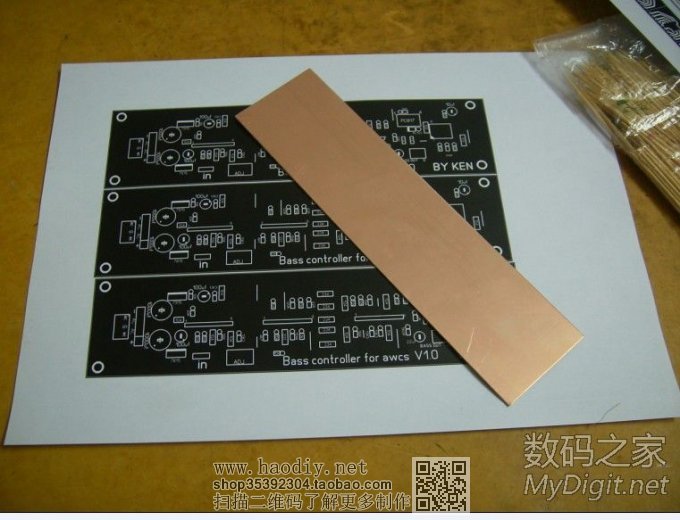

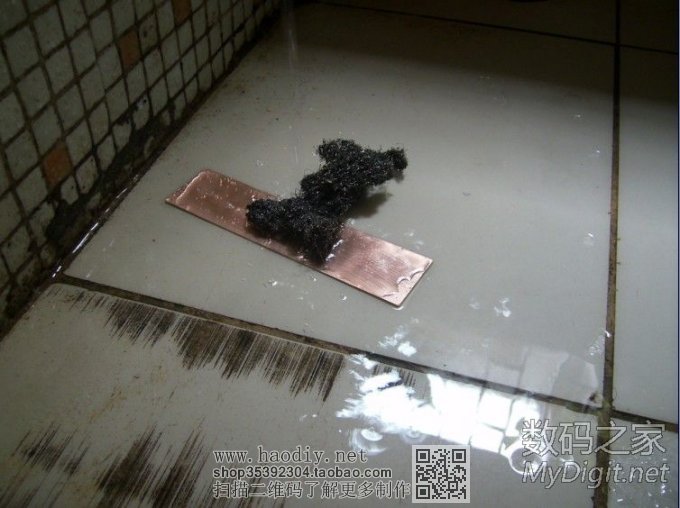

然后裁了块覆铜板,用钢丝球给它洗澡
多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视

多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



洗完澡用纸巾擦干身体


然后嘛~~~各种化学武器虐待
多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视

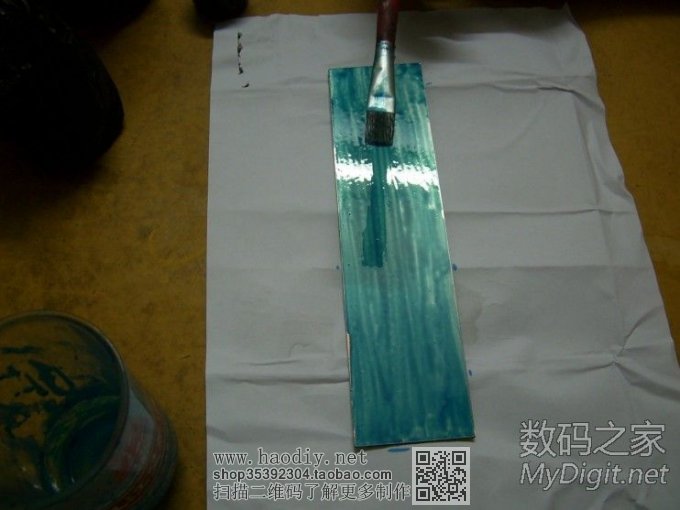

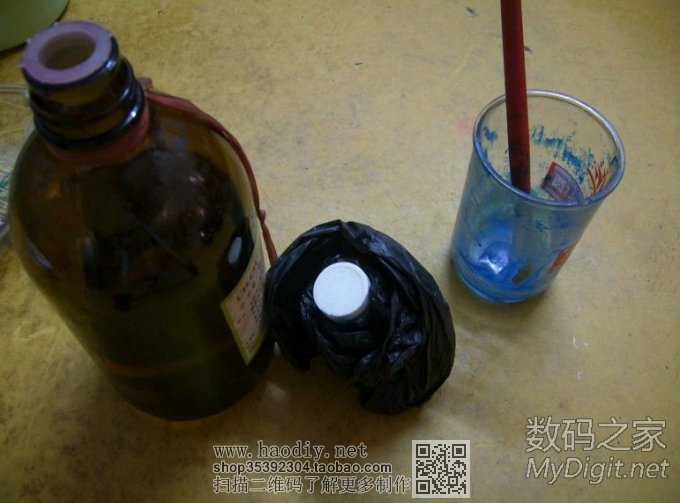

用感光油墨干它一票,热转印没那个功夫,也做不好
一小瓶感光油墨可以干很多板子了,看看那个战绩辉煌的杯子....

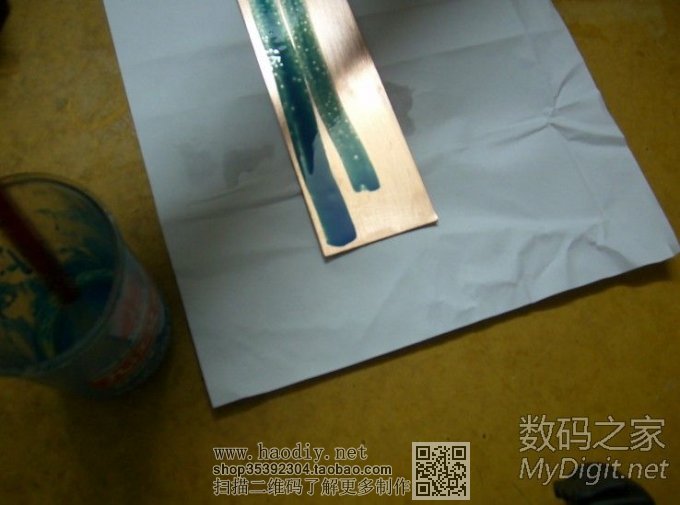

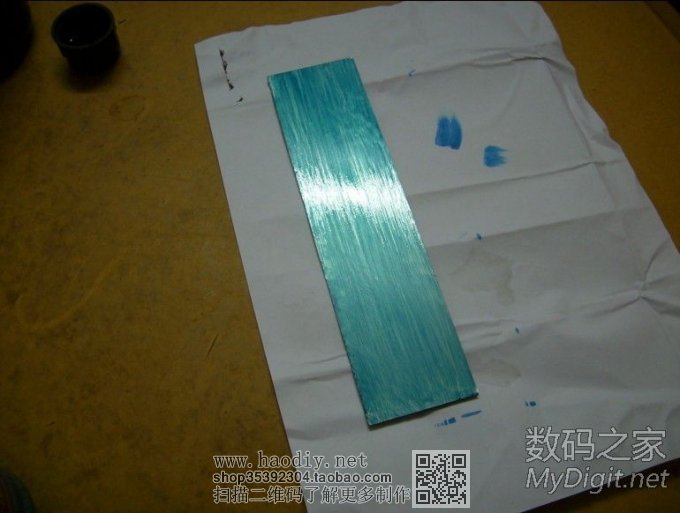

然后不说了,涂涂画画


多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



浓重的数笔
多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视



涂成这样自己已经很满意了,你觉得呢????


完了后就阴凉处“风干”

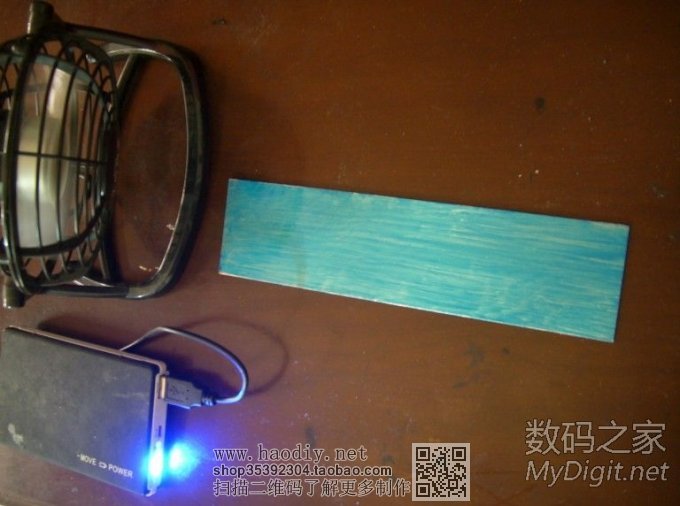

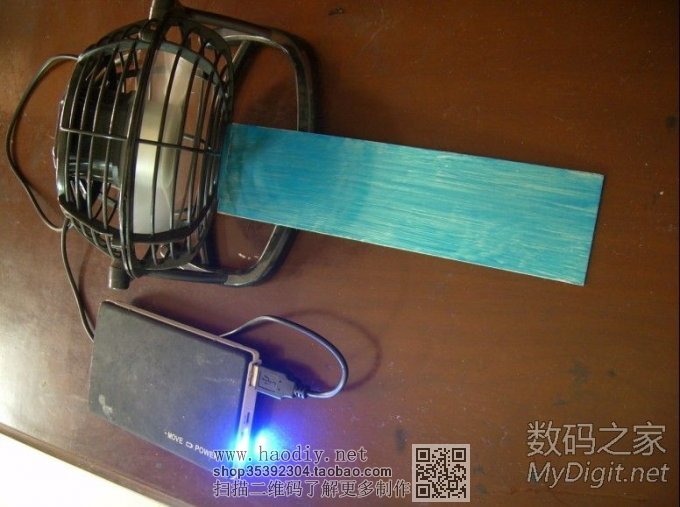

偷了弟弟的移动电源出来带个USB风扇直吹!
多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视





多图杀猫,从新组装BOSE加农炮(附控制器),尽管来围观,来鄙视

然后是耐心的 等待
