之前做了仿BOSE低音炮,现在再来配一个“控制器”!!

时间:2017-07-31 21:48来源:数码之家 作者:heweikeng 点击:
电脑音响换了一套又一套 (我是处女座的,对人对物要求完美)从最初的几块钱一只耳机(听到自己耳疼),换成塑料大声公(不震撼)然后变成杂牌2.1(觉得音质太糟糕了.)然后又换成兰欣的重火炮 W-8500(十分震撼,有的同学都懂的,只是声音太厚了)之前又强抢
电脑音响换了一套又一套 (我是处女座的,对人对物要求完美)从最初的几块钱一只耳机(听到自己耳疼),换成塑料大声公(不震撼)然后变成杂牌2.1  (觉得音质太糟糕了.)然后又换成兰欣的重火炮 W-8500(十分震撼,有的同学都懂的,只是声音太厚了)之前又强抢了朋友的三诺N-20G听了个把月,呵呵,还是不满足(中间不错,高低音两头够不着)
折腾了一段时间,自己将一套2.1音响全手工DIY出来了  终于能安逸一段日子了

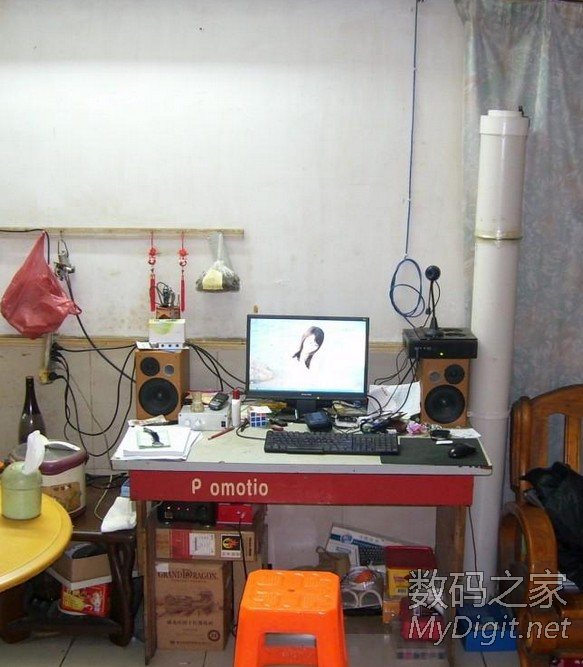

首先来一个全景吧!

之前做了仿BOSE低音炮,现在再来配一个“控制器”!!



旁边的“水管”就是我的AWCS低音炮了

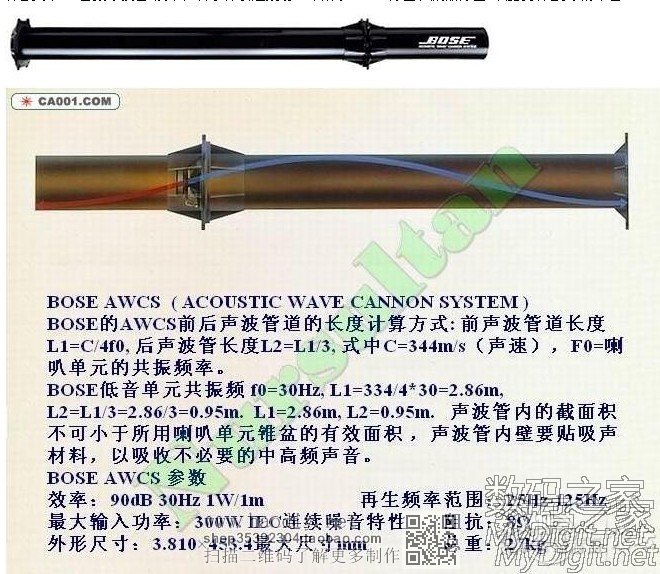

好了,该贴一些低音炮的资料了 我这只低音炮叫音频导波管低音炮 (和你平时在市面上见到的低音炮不是一个级别的)科普一下:首先介绍一下BOSE加农炮 1984年,ACOUSTIC WAVE"音频导波管"技术诞生。这是一种全新的低音重放方式,BOSE设计出"音频导波管"技术可将扬声器从体积不大的管子中产生完整丰富的低音效果。"音频导波管"技术这个词听上去好象很专业,实际上,它就存在于我们日常生活当中,象单簧管和笛子就是工程师们所说的"音频导波管"中的一个很好例子,他们都有一个很明显的特点,就是在“推动端”用很小的能量,便能产生很大的声音,也就是说"音频导波管"产生声音的效率是很高的。声波现象的基础理论影响了声学波导的设计和分析,在这方面,波导系统的原理上不同于传统,波导设计使用的声学部件的尺寸与它们发生的波长相同,或者大于这个尺寸。在BOSE卓越的声学工程师们尝试实验波导喇叭的想法的时候,成功地找到解决问题的关键,他们找出一种在扬声器和波导本身之间的匹配关系。BOSE把一组控制“音频导波管”中的声学波方程式和一组控制喇叭的机电方程式组合起来。   "音频导波管"的扬声器是被完全封闭的,所有到达听音者的声音是用两个空气柱发射到空间中,而不是用扬声器振膜的振动去辐射声音。在"音频导波管"中存在与波长尺寸相关的空气柱,两个不同长度的圆柱各有一组谐振,使它有可以比传统开孔系统在大得多的频率范围中限制扬声器振膜的运动幅度,结果就是减低了失真,而宽频带意味着只用一个扬声器就可以用来复盖一定的频率范围。"音频导波管"的两个特性包括:第一,两个波导声学负载着推动器,限制扬声器振膜的运动,从而减少了过量运动引起的失真。第二,推动器把能量辐射到管道而不是直接辐射到环境中。管道象一个有选择性的声学滤波器,在能量波释放到房间之前,推动器产生的任何失真被进一步地减少了。   为发展这一技术,BOSE公司经历14年研究和耗资15000000美元。工程上最直接的事例就是BOSE ACOUSTIC WAVE CANNON SYSTEM,国内将之称为“低音炮”或称为“AWCS”。实际上是一个30cm的扬声器被固定在两个不同长度的管子中,它的带宽是25Hz-125Hz,它能在输入150W时产生124dB的声压级。1987年年度发明者奖中,"音频导波管"技术在科学界引起轰动,带给了AMAR博士和威廉博士“年度发明者奖”的荣誉


之前做了仿BOSE低音炮,现在再来配一个“控制器”!!





之前做了仿BOSE低音炮,现在再来配一个“控制器”!!

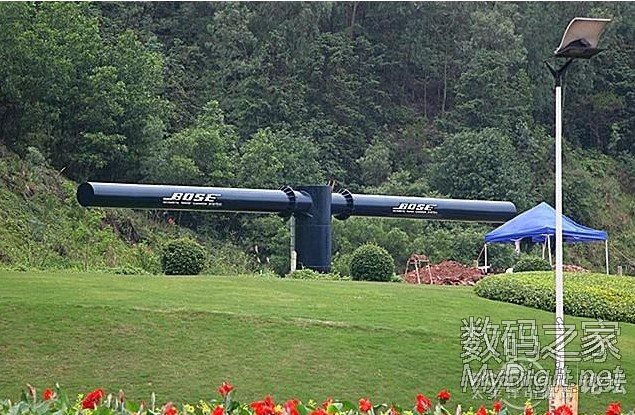

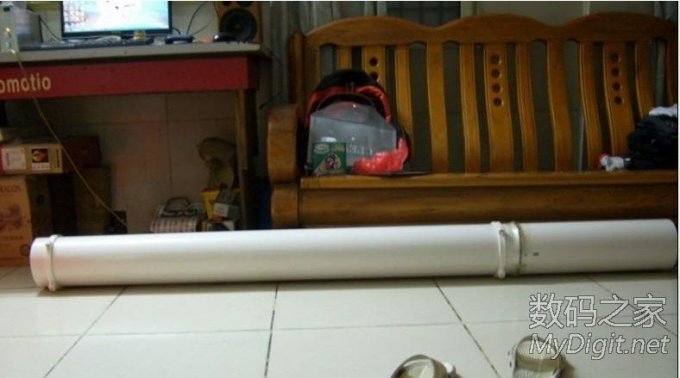

知道BOSE的牛X了吧~我现在就是将这巨炮仿做一个在家里了!(当然比例缩小了)

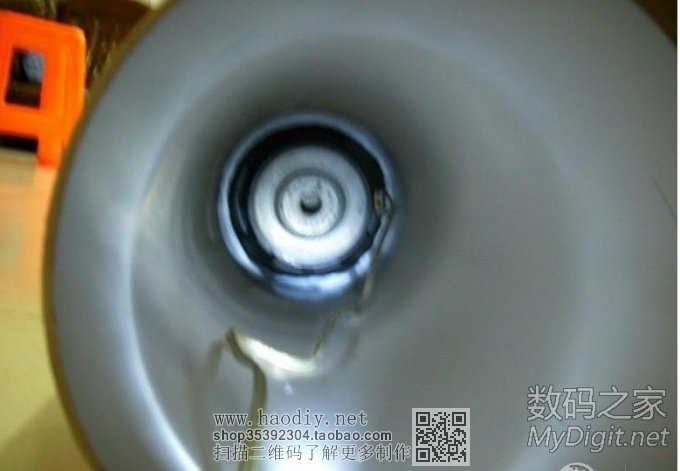

我的:
之前做了仿BOSE低音炮,现在再来配一个“控制器”!!



之前做了仿BOSE低音炮,现在再来配一个“控制器”!!

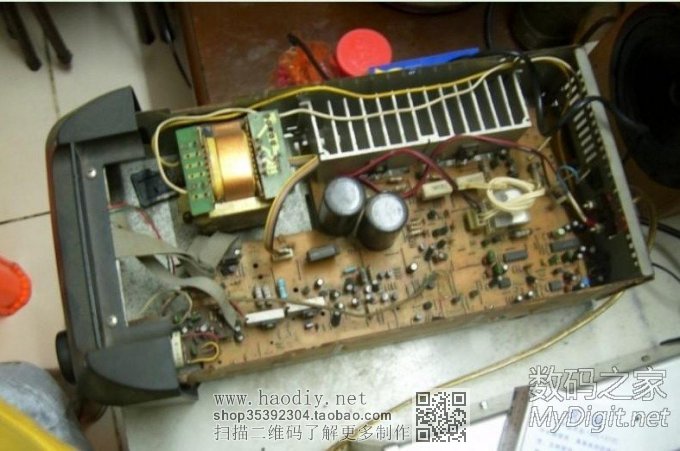

所用的炮放,一般货色




之前做了仿BOSE低音炮,现在再来配一个“控制器”!!









下面是重点了~
很多人都仿做了这么一个 “大炮筒” 但是后来渐渐沉寂了~因为没有配合到控制器使用~~


只用普通的低通滤波是控制不好这个混蛋玩意的,
能上原装BOSE控制器是最好的,但是那个价格实在难以接受
那么,出现的结果是什么??(我也都郁闷了好一段日子)


是这样的:


1.人声在管子中唱歌...,听到了想吐


2.稍微高音点的低音在管子中“嗡嗡”声.......


3.听久点就胸口闷,头晕,尤其是嗡嗡声的时候,耳膜不好受...


4.兴奋了,开大点低音,喇叭一下就阳痿了,拍边!音圈打底!发出“噗噗声”!


5.低音拖沓~收尾不干净!


6.没能感觉到低音炮的“力度感”“速度感”


7.有的人甚至反应做出了“次声波武器”!


8.低音炮开大了,炮筒会自己跑路!!!(可能我的太轻了)

这些琳琳种种的不良后果,排除结构松散和喇叭的关系后,总结就是统统都是炮放前置不合适!!
也就是俗称的:没有控制器

那么怎样在简陋的条件下解决这些恼人的问题?
当然最好就是买个控制器了!复刻的也很好!



下面是我的解决方法


先是翻看AWCS-II的说明书PDF资料(想要可以pm我要)


看到了这么两个图,使仿做控制器成为可能


之前做了仿BOSE低音炮,现在再来配一个“控制器”!!

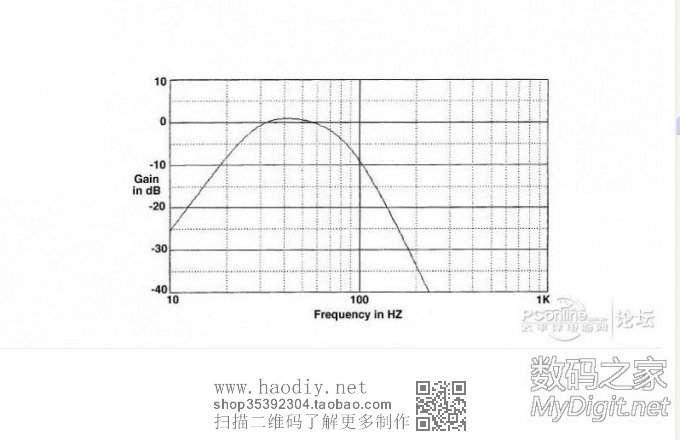

跟我们平时见到的完全不是一个样子对吧! 完全不是平直的!
因为这个是配合AWCS用的~AWCS我的特性我就不详细介绍了
总之它的曲线跟这条曲线是相反走的(没有控制器的时候)
这样结合出来后的正式频响曲线才能平直(声音曲线平直)




那么控制器这条曲线是怎么出来的?

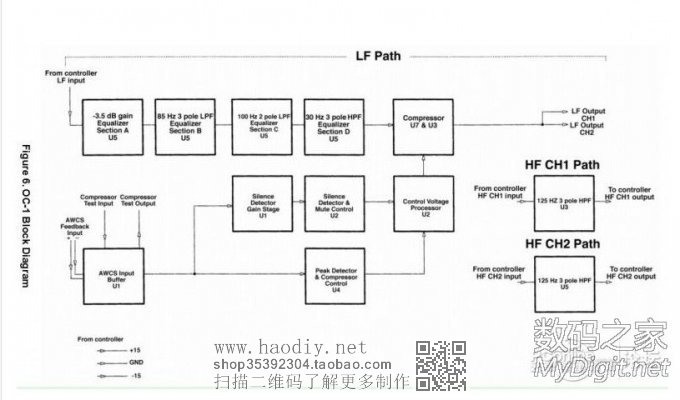

我在AWCS说明书找到了这个图
之前做了仿BOSE低音炮,现在再来配一个“控制器”!!



之前做了仿BOSE低音炮,现在再来配一个“控制器”!!



看明白没?我简单说一下处理过程


in--3.5db缓冲--85hz的3阶低通--100hz的2阶低通--30hz的3阶高通--压缩器(这才是控制器精华)然后是压限器和一堆信号控制的玩意--out

压缩器这玩意我玩不来,所以只能玩玩前面的高低通电路了(无比遗憾),压缩器能放大小信号,压平过大的信号(压缩了动态,获得特殊的音效,可以理解为信号激励吧?)

但是由于我的喇叭只有6.5寸太低的频率也太勉强了,直接抄前面的高低通不合适,而且我的管子也不长!
所以我需要将曲线向右平移而且有一点不明朗:各个滤波器的Q值我可不知道!




最后我这样处理:
in---运放缓冲--85hz的3阶低通--100hz的2阶低通--40hz的3阶高通--缓冲输出

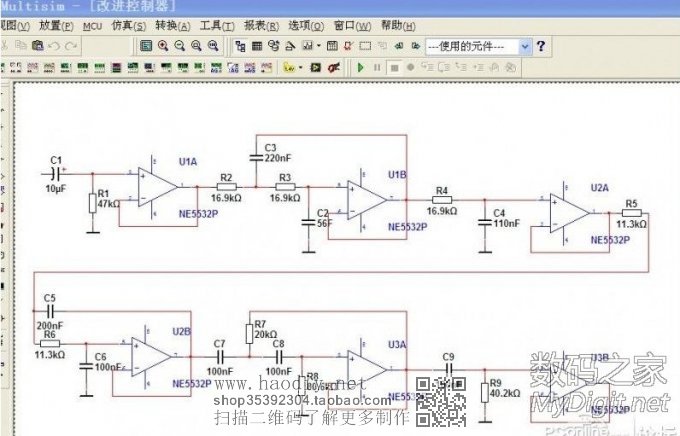

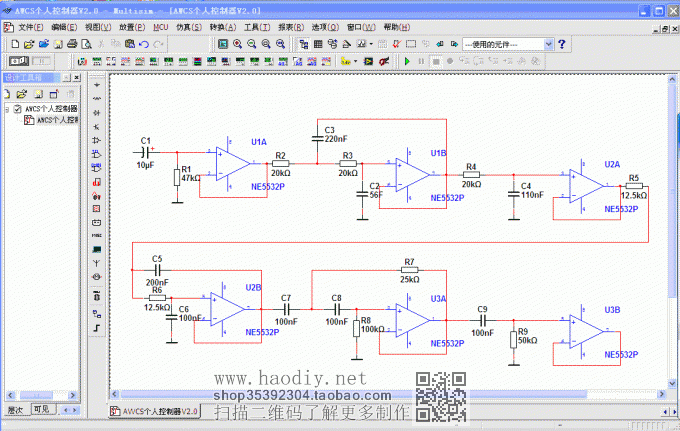

我画的电路图,希望能让你们看懂

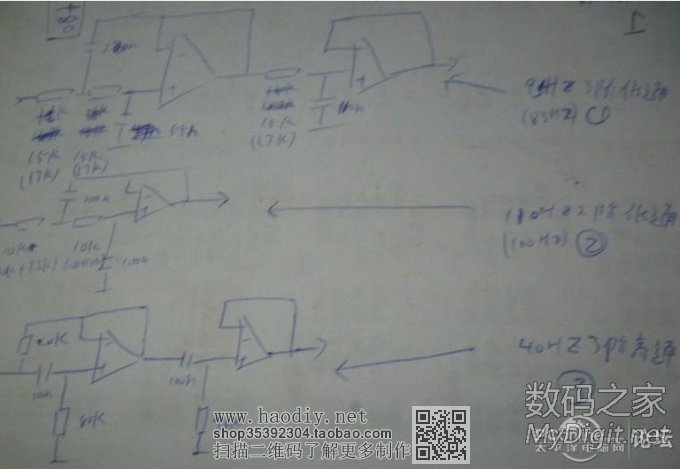

先手绘一下
之前做了仿BOSE低音炮,现在再来配一个“控制器”!!



之前做了仿BOSE低音炮,现在再来配一个“控制器”!!

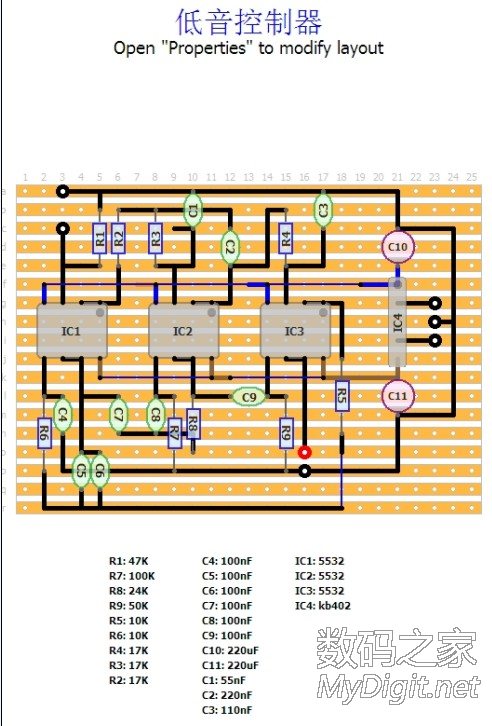

然后是PCB排版:


之前做了仿BOSE低音炮,现在再来配一个“控制器”!!







跳线有点多         哈哈

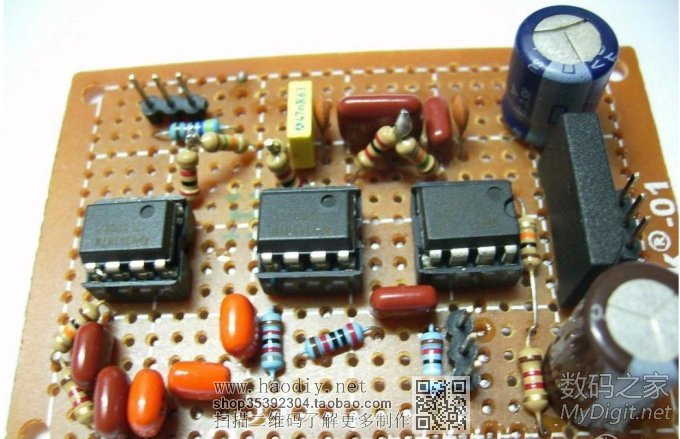

实物:
之前做了仿BOSE低音炮,现在再来配一个“控制器”!!



在炮放前置加入这块“简版控制器”
效果有了大大的提升!!


现在的效果


1.杜绝了人声,很多低音炮连人声都切除得不干净

2.能“隐形”了,可以看着哪个箱子就感觉是哪个箱子发出的低音(闭上眼睛感觉也不到低音炮,只感到低音是从主箱出来的)

3.低音终于不拖沓了(以前拖沓得头晕)

4.低音是敲在胸部以下,是专业低音炮的味道(和多媒体的低音炮不是一个味道的,).

5.动态十分不错,不该它响的时候一动不动

6.能让地板都震动起来!更别说在沙发上有没有感觉了(K歌估计会爽点)



7.现在开大了也不会跑路(以前没有控制器时低音炮会跑路....)


8.样子还是不好看~~~有空整条喷个黑色再喷个BOSE 的logo    嘻嘻,山寨得彻底一点


现在来个升级版~低音更加干净!!低音依然爆棚!注意心脏不好者慎看

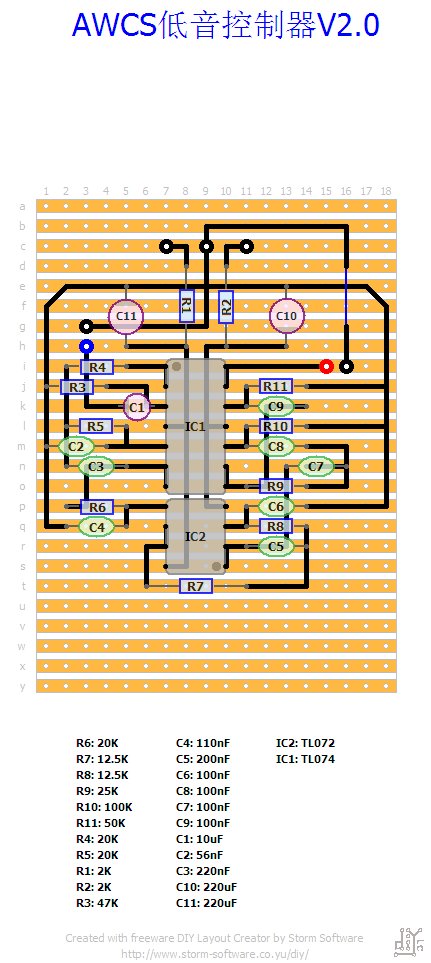

AWCS个人低音控制器 V2.0        横空出世了 !!


之前做了仿BOSE低音炮,现在再来配一个“控制器”!!





之前做了仿BOSE低音炮,现在再来配一个“控制器”!!
