只有火柴盒大小的----超低功耗太阳能控制器

时间:2017-08-14 16:48来源:www.crystalradio.cn 作者:sydz168 点击:
只有火柴盒大小的----超低功耗太阳能控制器 ,矿石收音机论坛

只有火柴盒大小的----超低功耗太阳能控制器
只有火柴盒大小的----超低功耗太阳能控制器
只有火柴盒大小的----超低功耗太阳能控制器
只有火柴盒大小的----超低功耗太阳能控制器





舒杨SYDZ-3AK  太阳能智能管理控制器

超低功耗(整机工作电流小于1.2MA)

使用说明书  (12V3A微型)

注意事项!

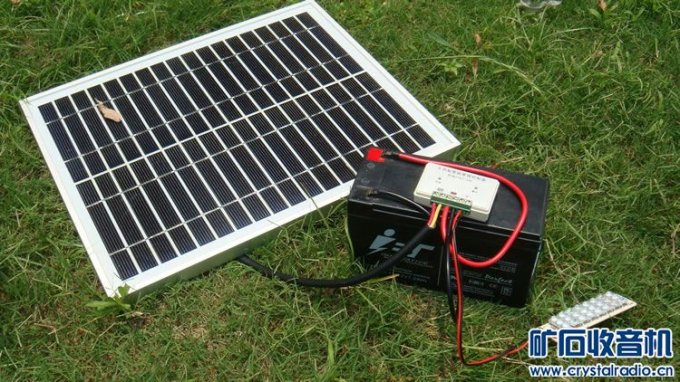

1控制器的安装方法要遵守规范先接负载引线 再接电瓶引线,最后接电池板

2负载输出端不得短路,否则会烧坏输出MOS管和检流电阻。

规格参数

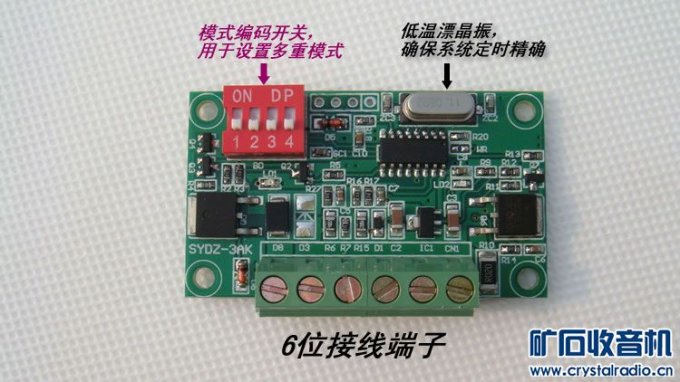

外观 长58  宽36  厚度16  单位MM类似火柴盒大小安装方便。用户如果作为嵌入式系统使用,可以只买内部主板。

电路板安装孔位 直径3MM孔  48*25.2

性能参数

太阳能输入端   18V3A  (适合用于50瓦以下太阳能电池板)

输出12V3A

保护功能   电瓶防反接太阳能防反接输出过载保护(注意,电路无短路保护)

控制器自身功耗    0.8-1MA      放电效率99.8%  这个参数是衡量一个控制器最最重要的一个参数了,通常小控制器都是用于小系统,当连续阴雨天时,控制器自身功耗会放光电瓶的电,加速电瓶损坏。对于要求较高的场合,选择微功耗控制器是明智之举。

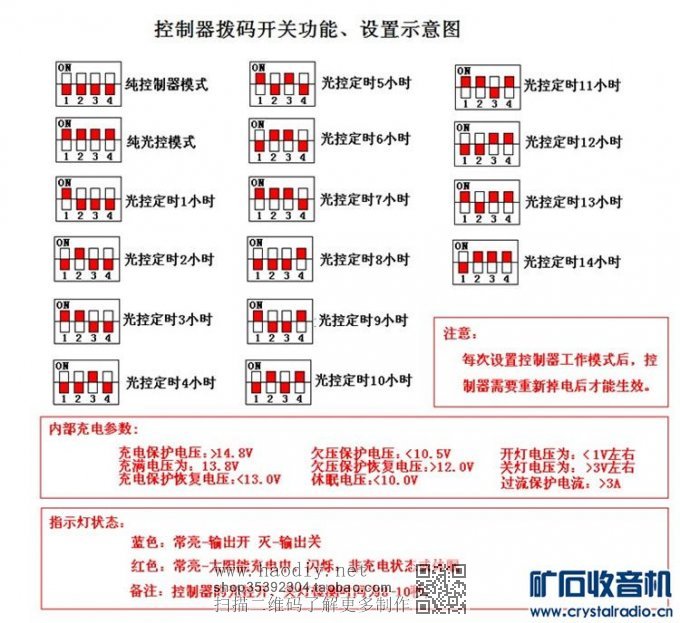

多种模式   纯控制器模式 纯光控   光控+定时模式


产品使用场合

1太阳能灯具 如草坪灯景观灯庭院灯 小型路灯 楼道灯 杀虫灯交通信号灯,电瓶保护器。

2户外小系统,如路由器 无线收发设备 数据采集并可以用于系统内嵌。

3电瓶保护器。 很多小电瓶在使用时,不经意间导致电瓶过度放电了。电瓶使用寿命很短,安装个小控制器,可以有效防止过度放电,结合太阳能电池板,就可以给电瓶充电。安全可靠。

工作状态:控制器初次上电时为状态灯(红灯)亮,总电流约14MA,几秒钟后输出打开,绿灯亮红灯闪烁此时工作电流为1.2MA
