小白也来仿制大师的一个神器!

时间:2017-06-13 19:58来源:数码之家 作者:taoshptao 点击:
看坛友@壹切皆有可能 弄的神器,原帖在此http://bbs.mydigit.cn/read.php?tid=1545987fpage=2,我小白,也来仿制一个耍耍。弄这个,得先整变压器。刀神的小刀挺好!热风枪吹吹带手套,将磁芯撸下来。拆漆包线这截铜带的作用是屏蔽?拆完了,展示一下。漆包线
            看坛友@壹切皆有可能     弄的神器,原帖在此http://bbs.mydigit.cn/read.php?tid=1545987&fpage=2,我小白,也来仿制一个耍耍。

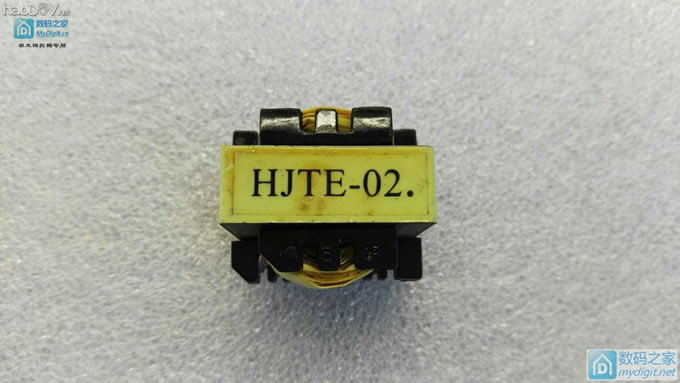

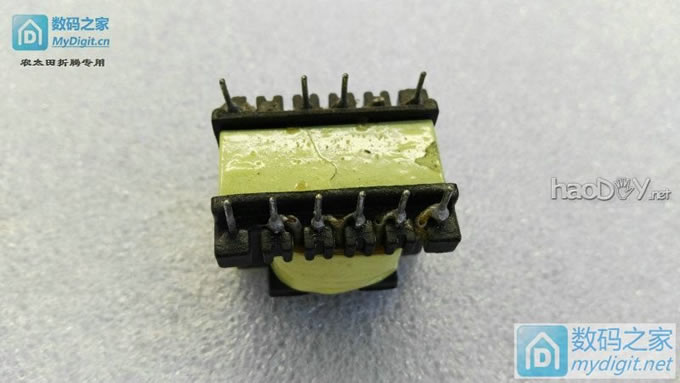

弄这个,得先整变压器。
小白也来仿制大师的一个神器!

小白也来仿制大师的一个神器!

小白也来仿制大师的一个神器!

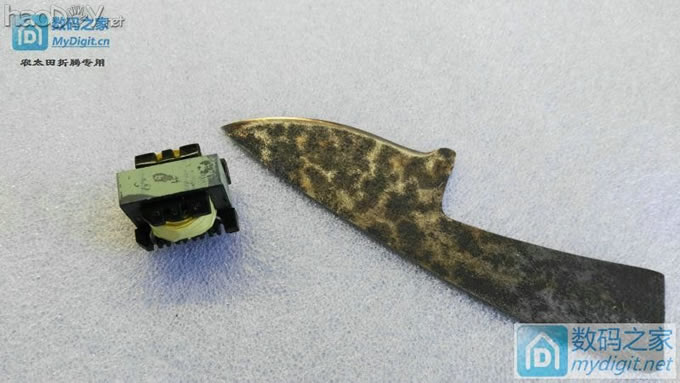

刀神的小刀挺好!小白也来仿制大师的一个神器!
小白也来仿制大师的一个神器!

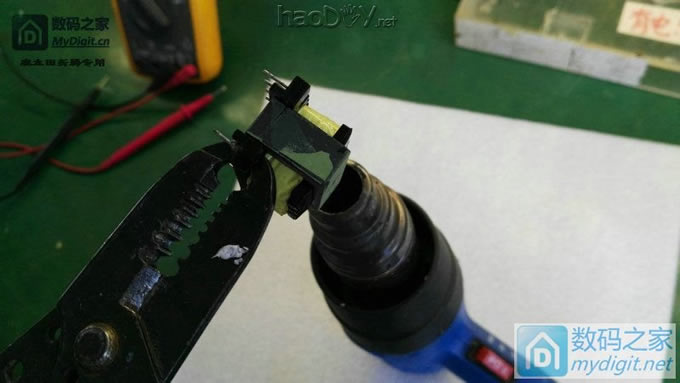

热风枪吹吹
小白也来仿制大师的一个神器!

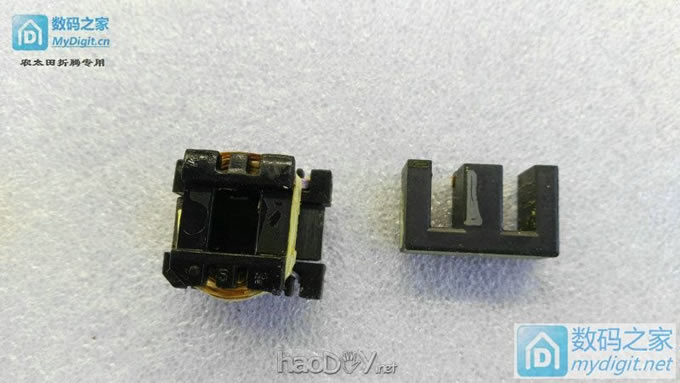

带手套,将磁芯撸下来。
小白也来仿制大师的一个神器!

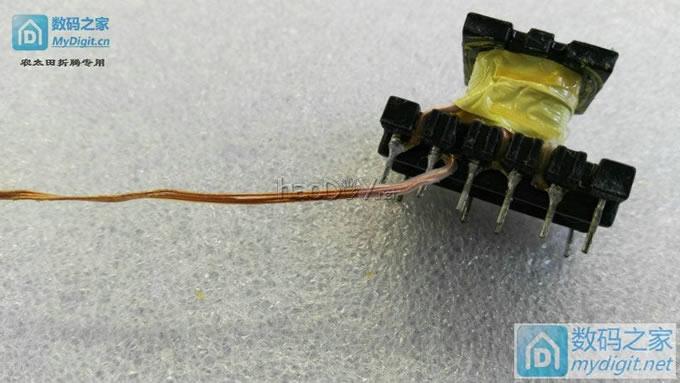

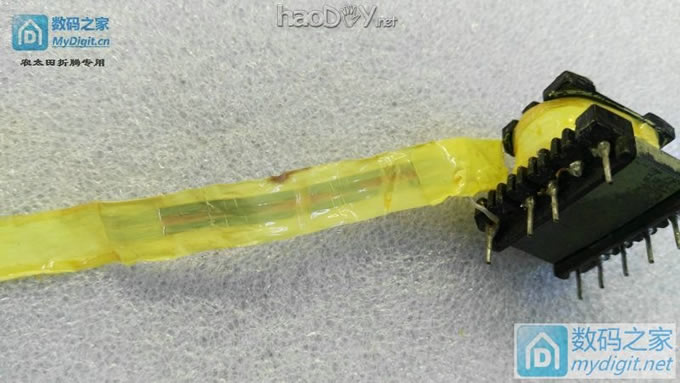

拆漆包线
小白也来仿制大师的一个神器!

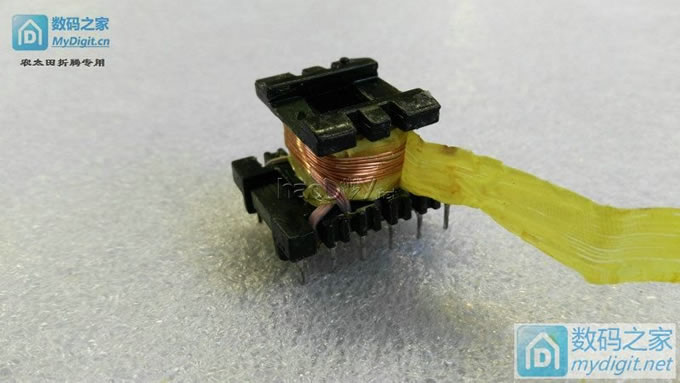

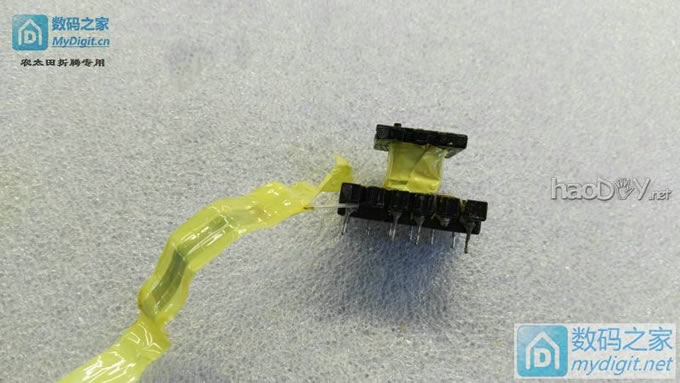

这截铜带的作用是屏蔽?
小白也来仿制大师的一个神器!

小白也来仿制大师的一个神器!

小白也来仿制大师的一个神器!

小白也来仿制大师的一个神器!

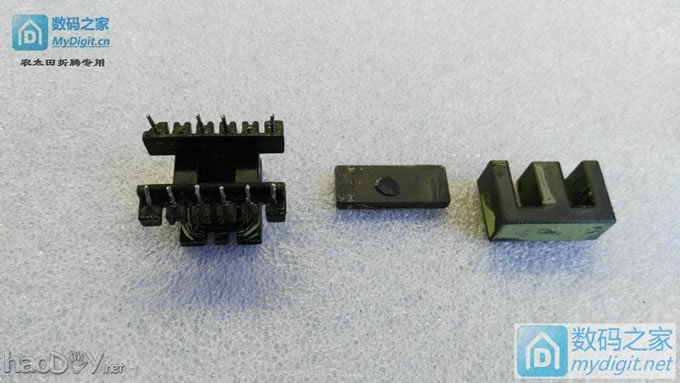

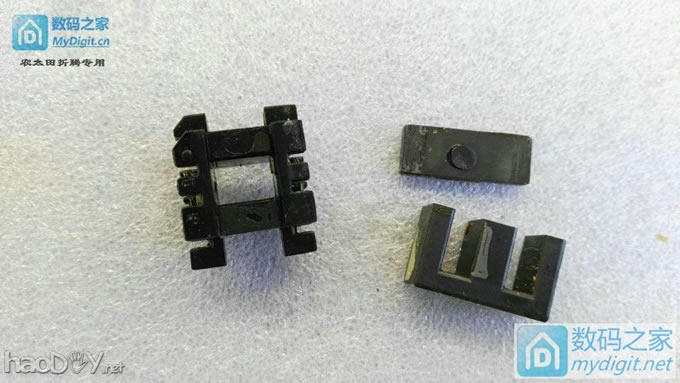

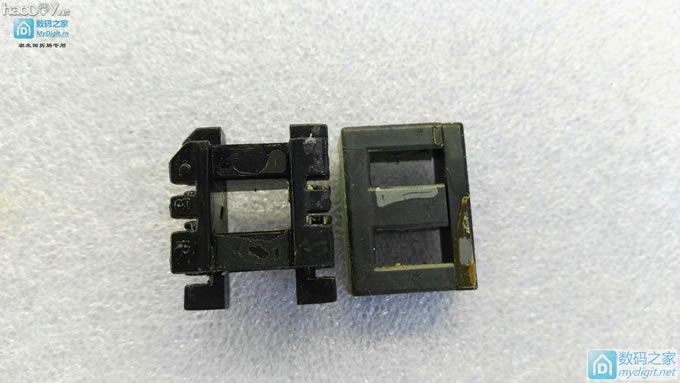

拆完了,展示一下。
小白也来仿制大师的一个神器!

小白也来仿制大师的一个神器!

小白也来仿制大师的一个神器!

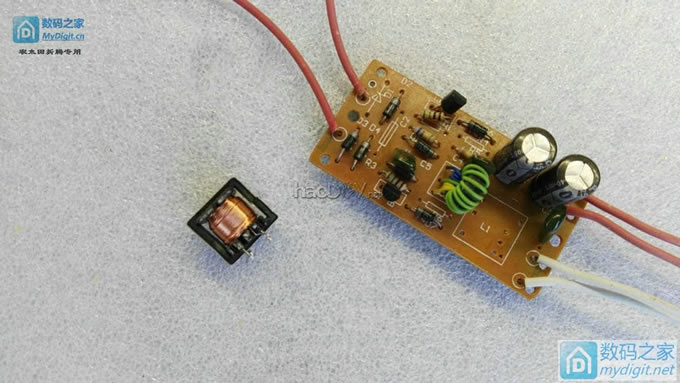

漆包线来自于废的节能灯镇流器上的电感。。。。
小白也来仿制大师的一个神器!

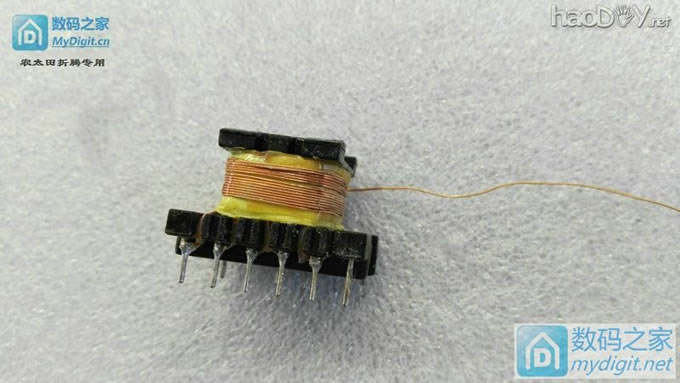

绕的过程一波三折。。没有记录了。初级先绕20圈,中间抽头,再同向绕30圈。次级同向绕300圈。

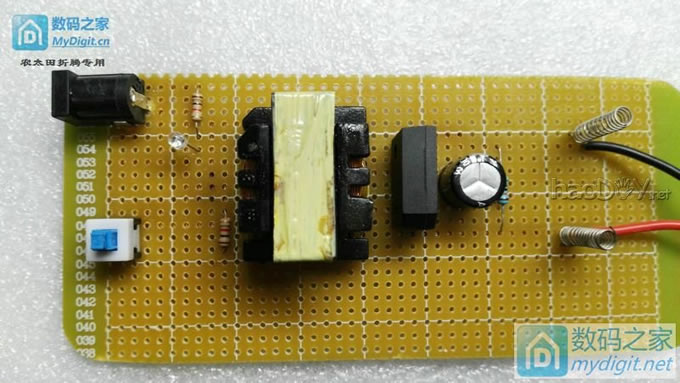

输入端加了个指示灯电路。

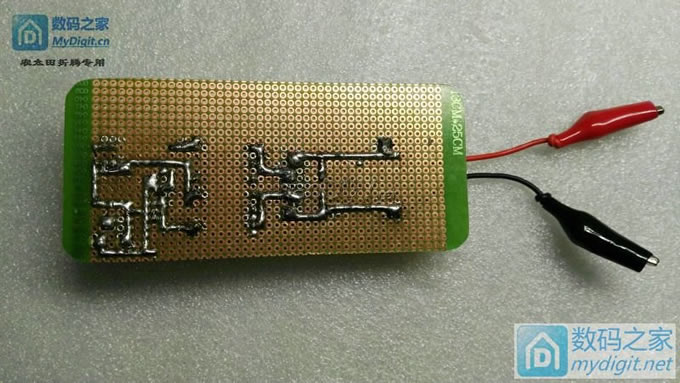

有人问三极管呢。。。。在背面,用的是贴片的----------------J3Y。。。。小白也来仿制大师的一个神器!
小白也来仿制大师的一个神器!

焊工比不上大师们。。。。凑合着用。
小白也来仿制大师的一个神器!

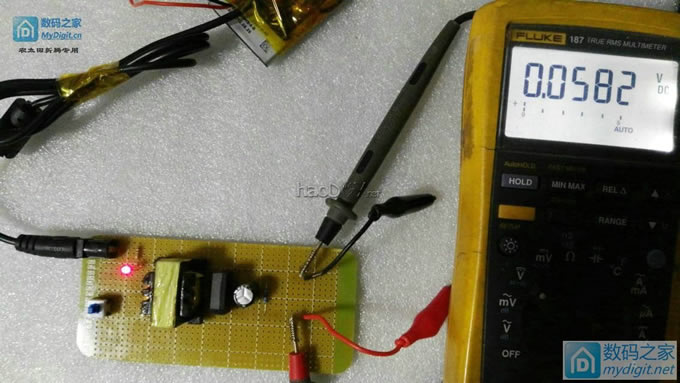

来测试一下,自锁开关断开情况下,输出无电。
小白也来仿制大师的一个神器!

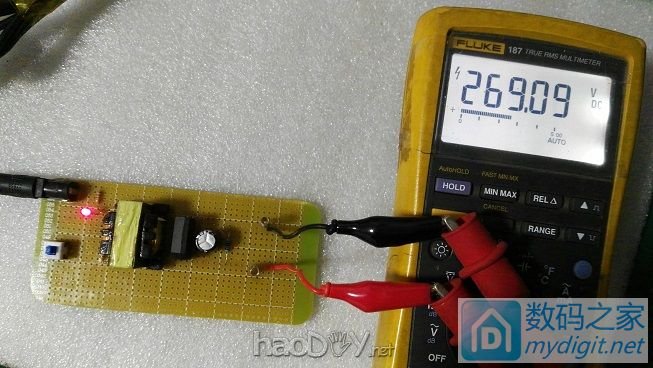

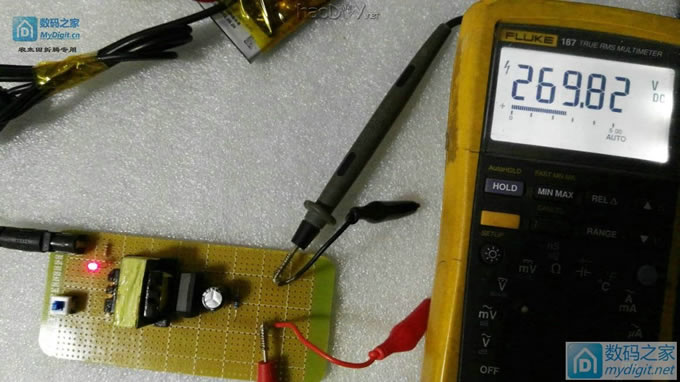

摁下自锁开关,270V的样子。
小白也来仿制大师的一个神器!

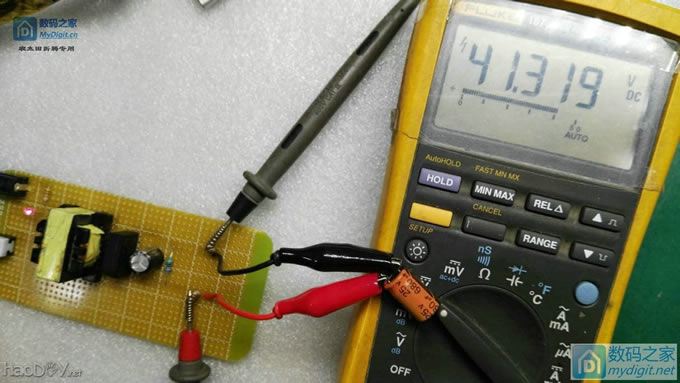

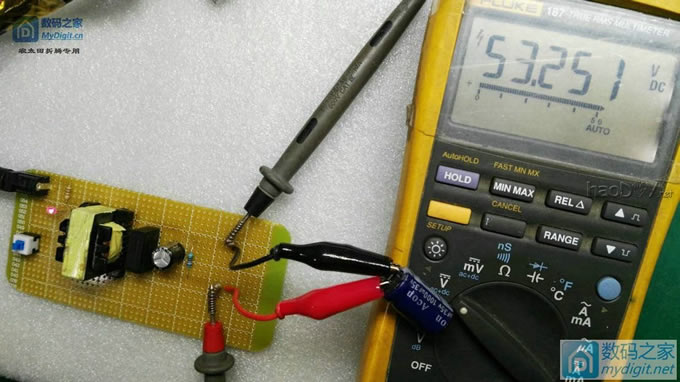

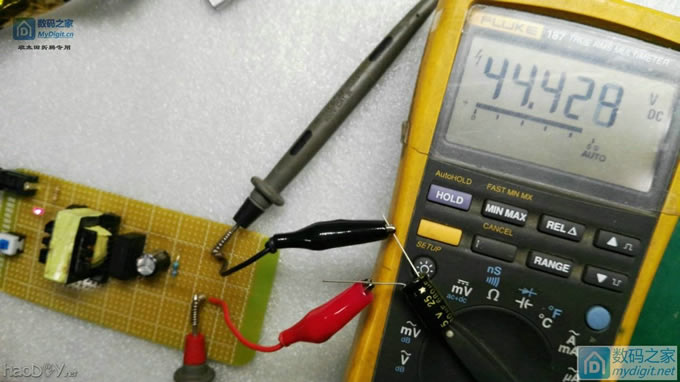

先来几个电容,测一下耐压值。参考用。。。。
小白也来仿制大师的一个神器!

小白也来仿制大师的一个神器!

小白也来仿制大师的一个神器!

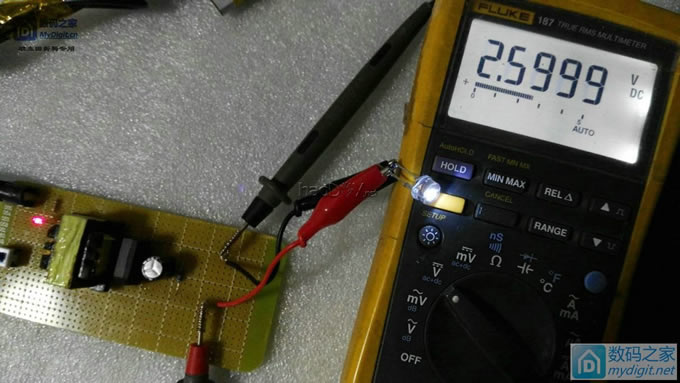

点个F5大草帽。。。。
小白也来仿制大师的一个神器!

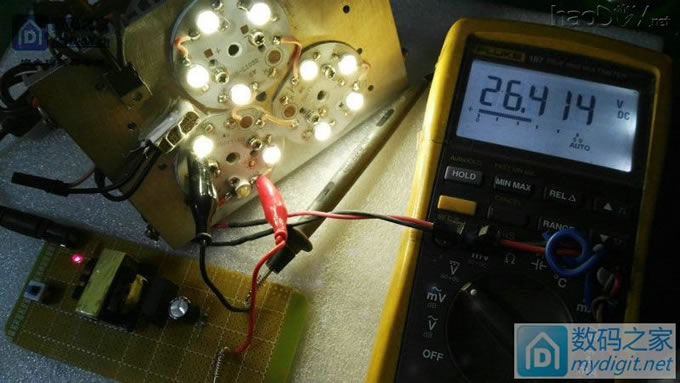

拆下的灯板,来个。。。。
小白也来仿制大师的一个神器!

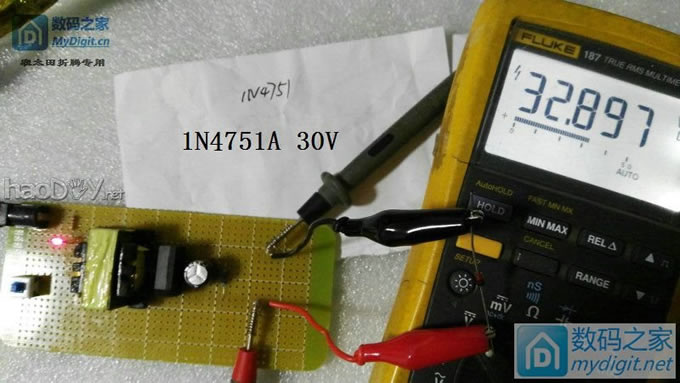

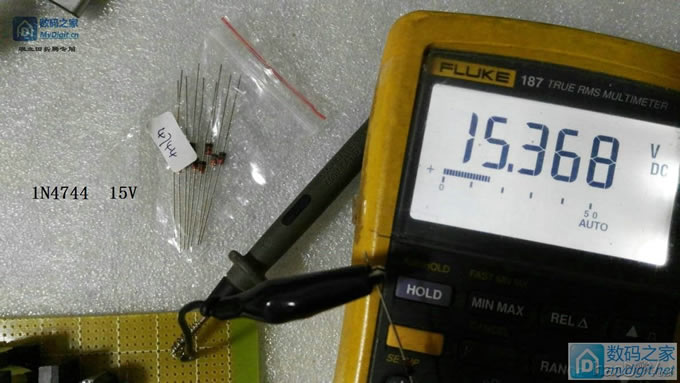

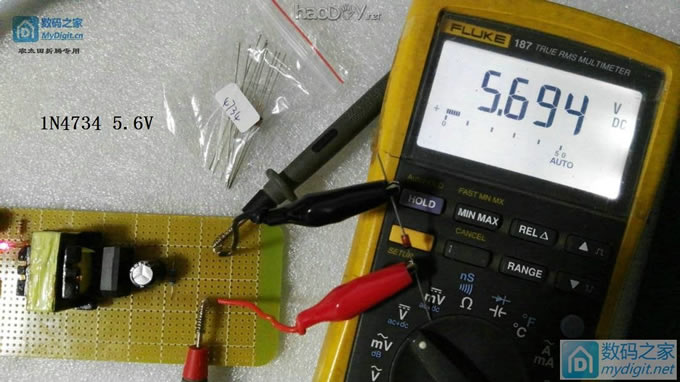

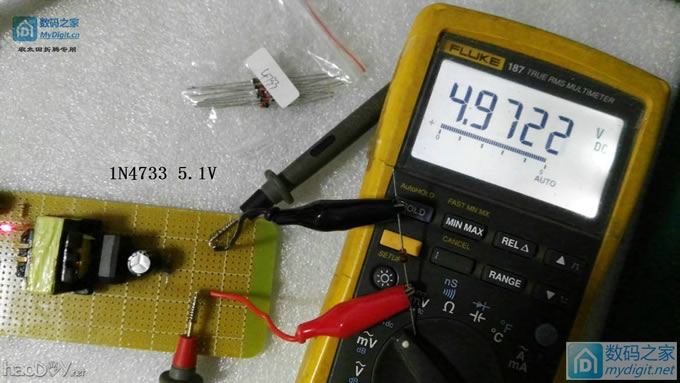

最后测稳压管
小白也来仿制大师的一个神器!

小白也来仿制大师的一个神器!

小白也来仿制大师的一个神器!



耍耍也不错耶~~~~非常感谢大师们的作品!
END






后记:

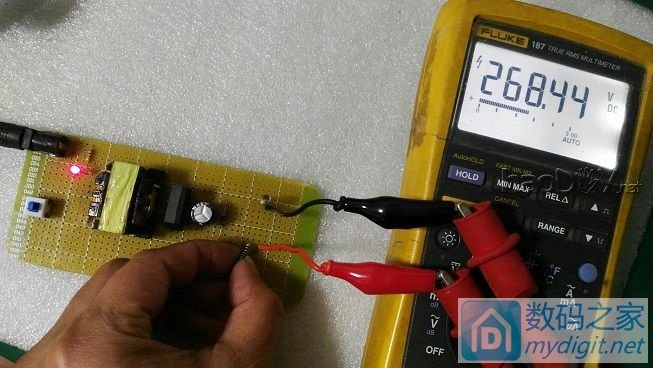

有大大问手摸一下,有木感觉,电压有变化不?
昨天就摸了,木感觉。

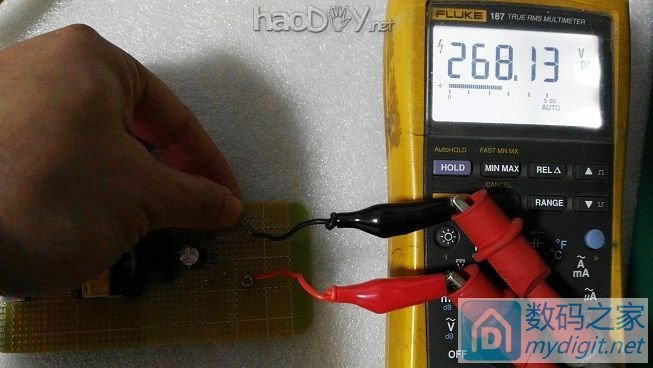

刚刚试了,电压貌似没有多大变化。小白也来仿制大师的一个神器!


小白也来仿制大师的一个神器!


小白也来仿制大师的一个神器!
小白也来仿制大师的一个神器!



[ 此帖被taoshptao在2016-02-17 20:27重新编辑 ]
