我自制的电火花打孔机成功了(86楼更新电路图)

时间:2017-07-09 10:50来源:数码之家 作者:铁木珍 点击:
验证版,还没有做外壳。 机头是去年做的,发在了我爱模型上。那时用智能电压表控制电极升降。我的智能电压表改造帖:http://bbs.mydigit.cn/read.php?tid=486948 前几天制作了小支架:http://bbs.mydigit.cn/read.php?tid=529980 这几天经过研究,去掉了智能
验证版,还没有做外壳。


机头是去年做的,发在了我爱模型上。那时用智能电压表控制电极升降。
我的智能电压表改造帖:
http://bbs.mydigit.cn/read.php?tid=486948


前几天制作了小支架:
http://bbs.mydigit.cn/read.php?tid=529980


这几天经过研究,去掉了智能电压表,控制信号直接从电动车充电器引出,因此极大地简化了电路,并且控制反馈速度比使用智能电压表更迅捷。这种控制方式为本人首创,网上未见同类作品。

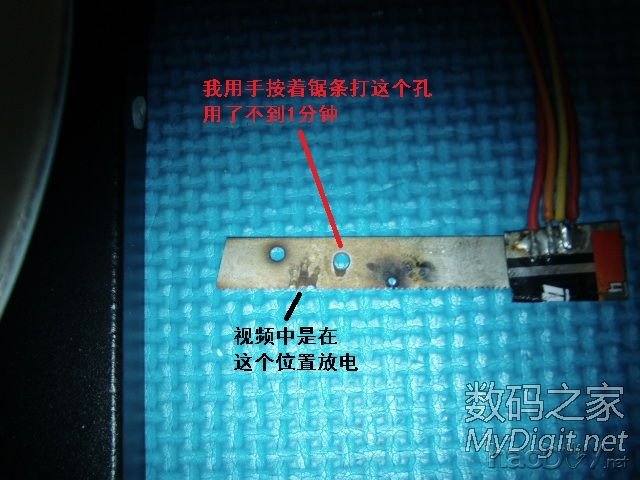

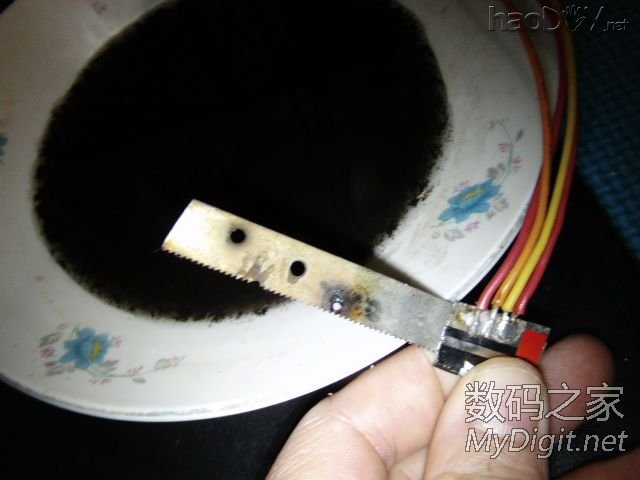

效率也得到了提高,在钢锯条上打一个直径3毫米的孔约1分钟,工件夹具还没有做,如果工具牢固固定,速度将会更快。


效果图
我自制的电火花打孔机成功了(86楼更新电路图)





我自制的电火花打孔机成功了(86楼更新电路图)

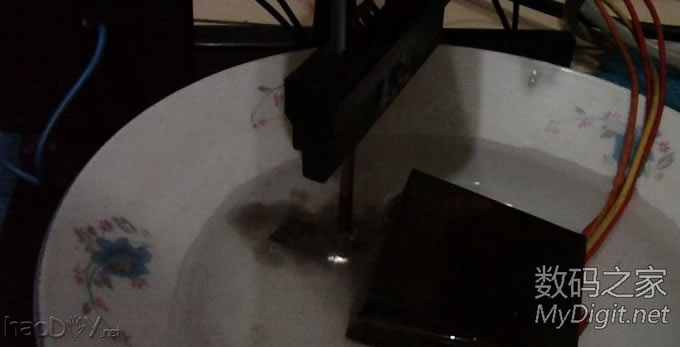

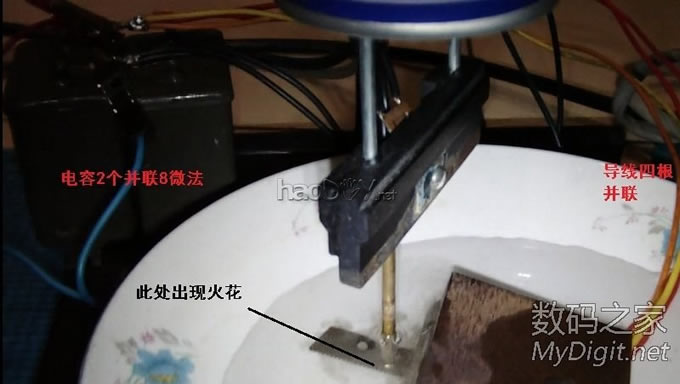

工作照
我自制的电火花打孔机成功了(86楼更新电路图)



关灯,火花更清楚了。
我自制的电火花打孔机成功了(86楼更新电路图)



视频见楼下。


我自制的电火花打孔机成功了(86楼更新电路图)

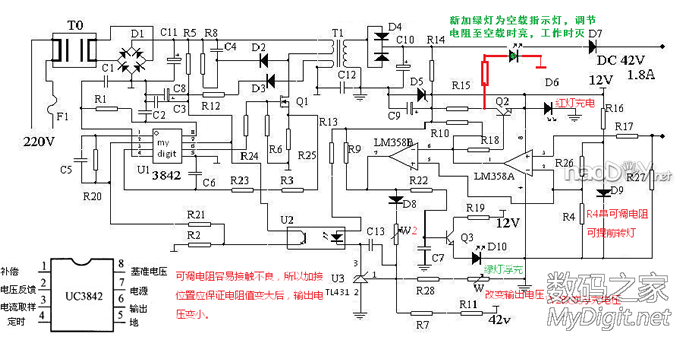

我的充电器中有两个指示灯,其中一个是电源指示灯,常亮。另一个指示灯是双色发光二极管,空载或充满电后绿灯亮,正在充电时红灯亮。

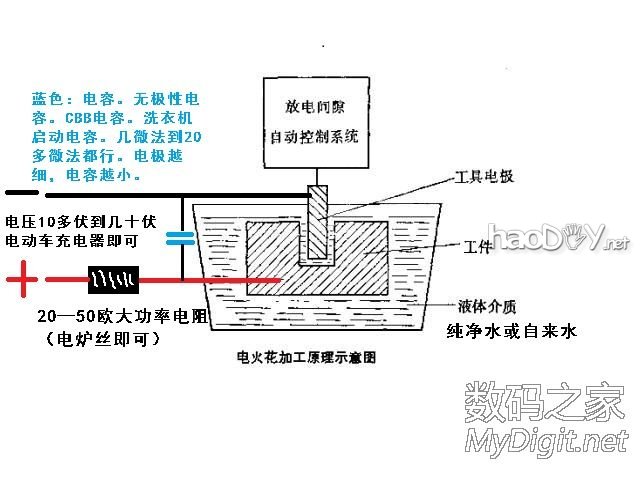

如果没有这种充电器,我觉得普通充电器如下图这样改也行。请看绿字部分。如果大家有更好的办法,欢迎探讨。


我自制的电火花打孔机成功了(86楼更新电路图)



不使用单片机和步进电机有电路已经画好,明天(如果感冒好了)试机,成功后再上传。

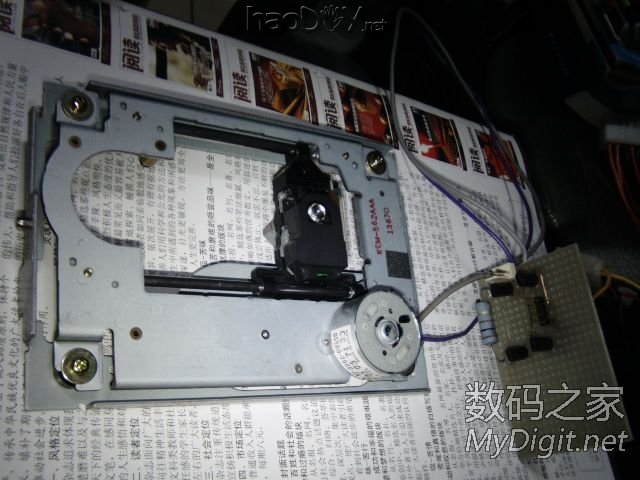

H桥驱动直流电机正反转电路实验。
事实证明光驱机芯速度太快,不适合直接改为电火花机控制机头。
但此电路确实能够控制电机正反转,如果将机芯上的直流电机换用减速电机,能够胜任工作。


我自制的电火花打孔机成功了(86楼更新电路图)

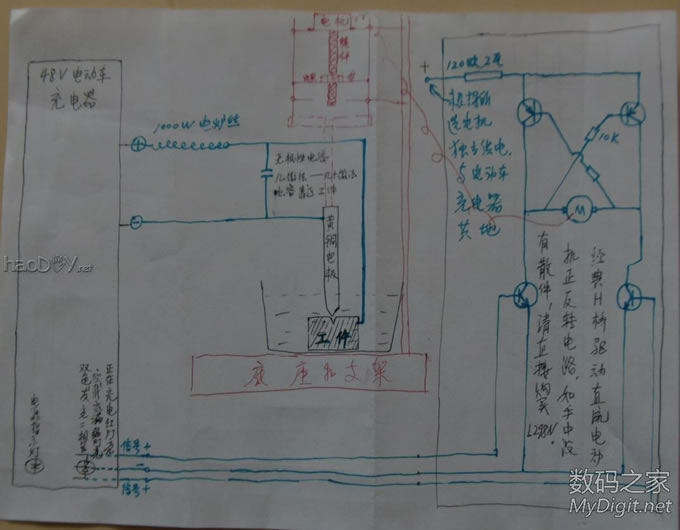

原理图如下:
