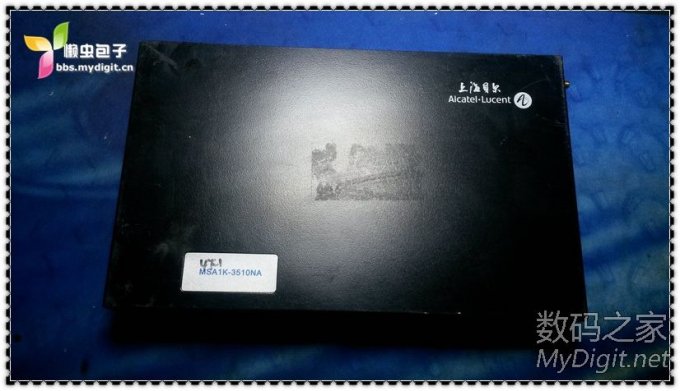

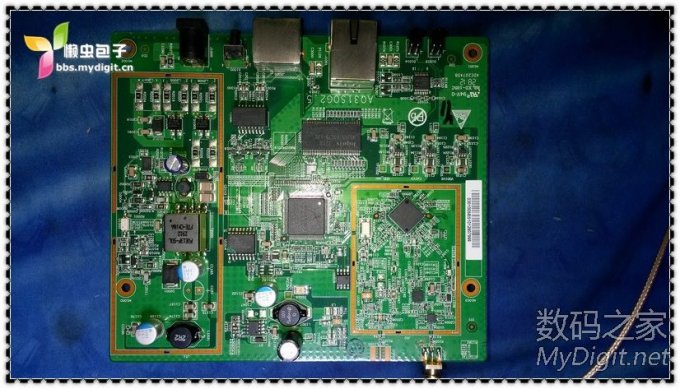

这标题这么长真是够叼的!叼够了之后下面是吹牛逼时间... 在研究多个大功率AP后发现此中国贝尔MSA1K-3510NA正合本人,单天线150M,要是天线太多布置起来够麻烦的,于是联系了本坛坛友购买了一个!   拆解图这里看:http://bbs.mydigit.cn/read.php?tid=979114 到手后马上拆开外壳取下闪存刷不死UBOOT,但发现有问题,接上电源后没按复位键的情况下会自动进入UBOOT!
然后一番搜索发现帖子:http://forum.anywlan.com/thread-258718-1-1.html 得到的信息是需要在89脚加上10K电阻接3.3V,但本人由于数错而在88脚接了10K电阻发现成功,后来再折腾,又发现了另一种简便方法!

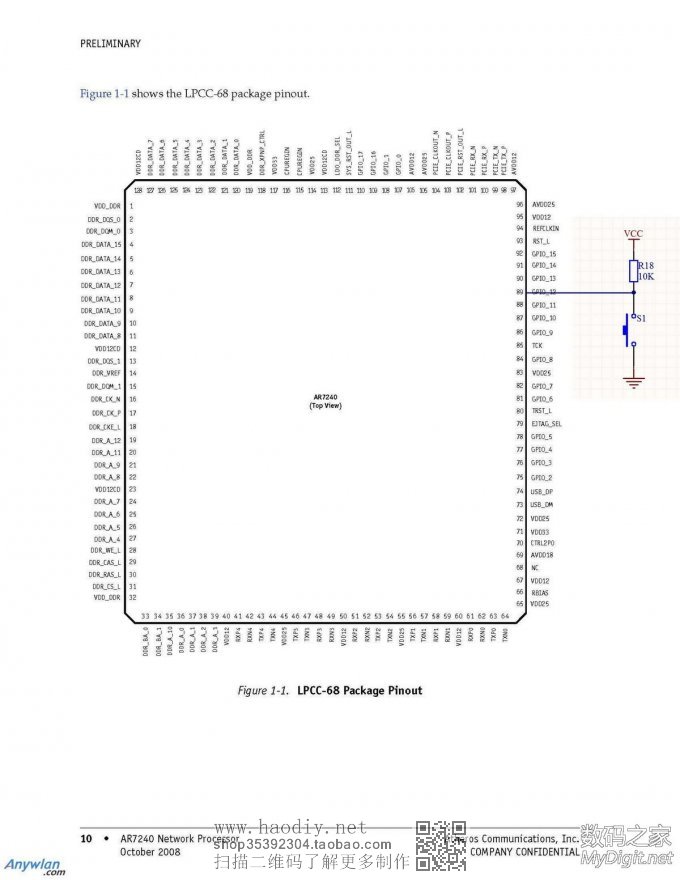

AR7240芯片引脚图

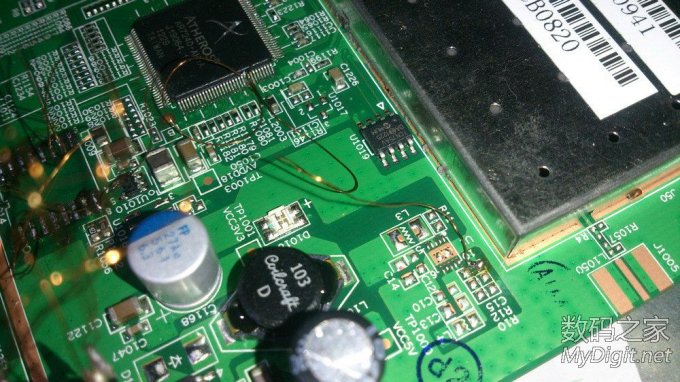

复位键定义方法一:复位键定义在88脚加上10K电阻接3.3V

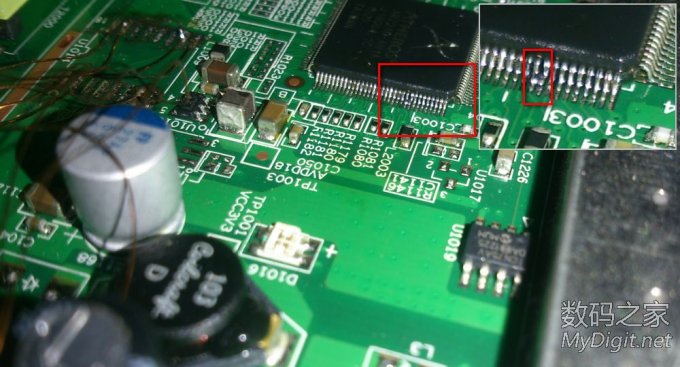

复位键定义方法二:在87和88脚短接即可!(推荐) (原帖说88和89脚短接不行,由于本人在数错脚的情况下把87和88脚短接后发现却成功了,哈哈!感谢lishuping2004提供思路和pcwenjia仔细数脚) 注:该中国贝尔MSA1K-3510NA AR7240芯片中的88脚貌似是空的!
