昨天看到家里多了个20X30cm的泡沫快递盒子，高度16cm，正好可以装我的12cm中波磁棒，于是拿来实验做了个加磁棒的“大环”中波矿机。
效果和50X50cm的泡沫塑料几乎一样。在自家阳台可以收到3个台“中国之声”“广东新闻台？”还有一个本地交通台。
在室内收不到任何台。

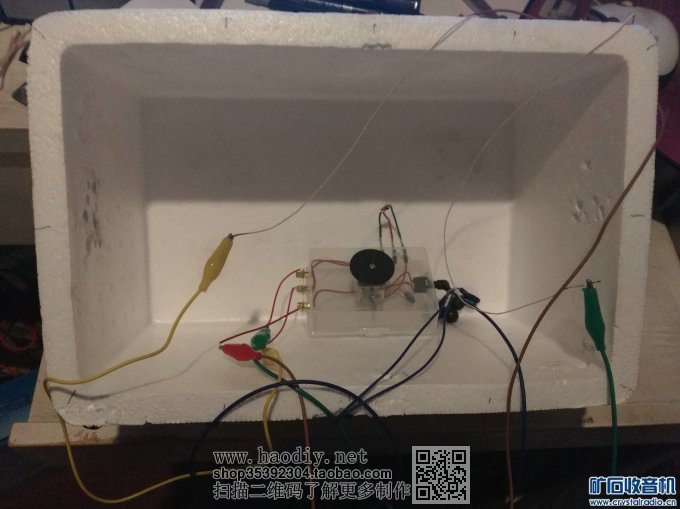

材料早就买好了，0.04X270 利兹线大概20多米 12cm长的中波磁棒12根，一个20X30cm截面的泡沫盒子，高度16cm，另外就是装好了固定件的实验盒子（3dq、360p高Q塑料可变电容，耳机插口，滤波电容和大环接口（G端，S端，模拟地端））

电路图和50X50cm泡沫大环一样。

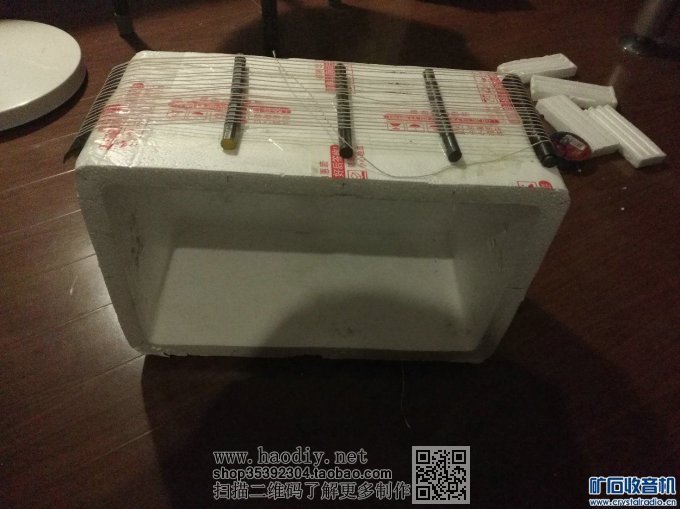

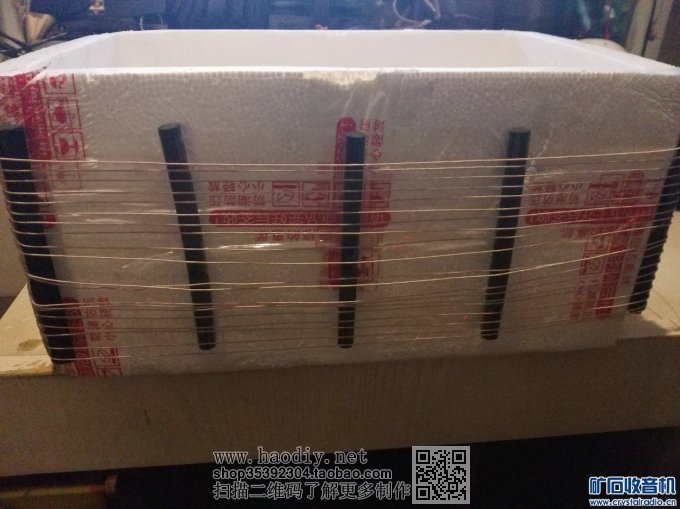

一共绕了20圈，最后倒数4圈，8圈，12圈抽头搞实验，最后发现第一圈接“天线”，第16.5圈接“地”，最后接S是个不错的搭配。

电感量没有测，估计在200uh左右。

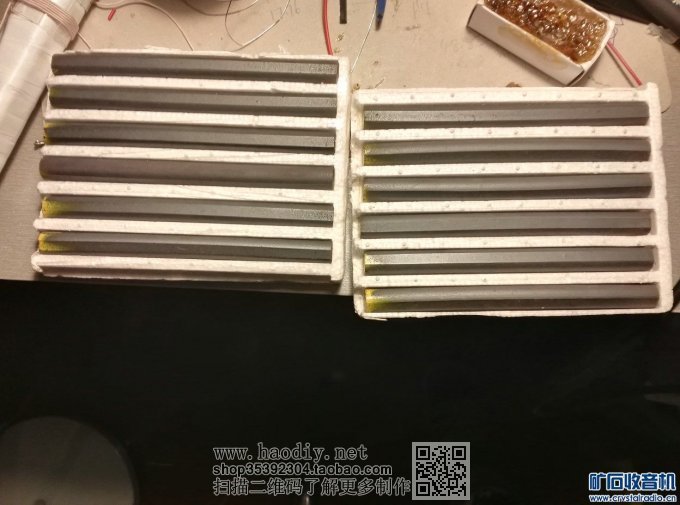

12个磁棒
