微距补光神器--折腾一只论坛发帖拍照补光灯!!

时间:2017-07-21 21:49来源:数码之家 作者:杨小伟 点击:
发帖用手机拍微距时老不方便了,亮度不够拍的照片质量不好,刚好手上有闲置的蛇形管和拆机的USB灯板,打算自己做一只多角度补光灯!拆机的USB灯板闲置的蛇形管,很结实,双头螺纹螺纹牙距为M10*1依照螺纹做的灯板固定仓,铜材料散热杠杠的灯板跟仓座配合效果
发帖用手机拍微距时老不方便了,亮度不够拍的照片质量不好,刚好手上有闲置的蛇形管和拆机的USB灯板,打算自己做一只多角度补光灯!

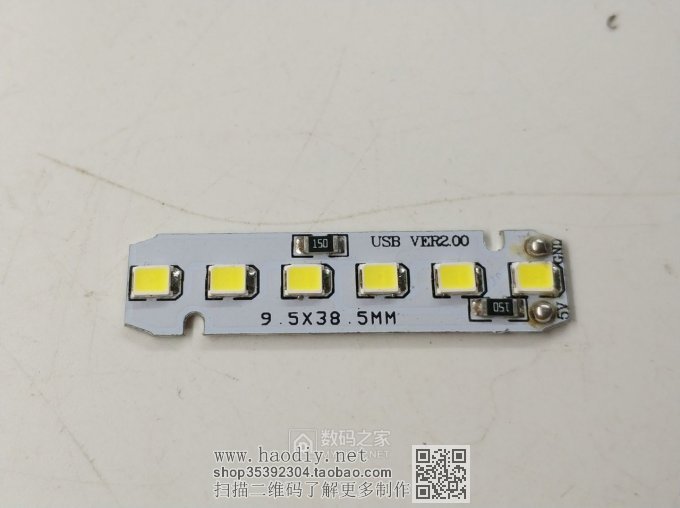

拆机的USB灯板
微距补光神器--折腾一只论坛发帖拍照补光灯!!

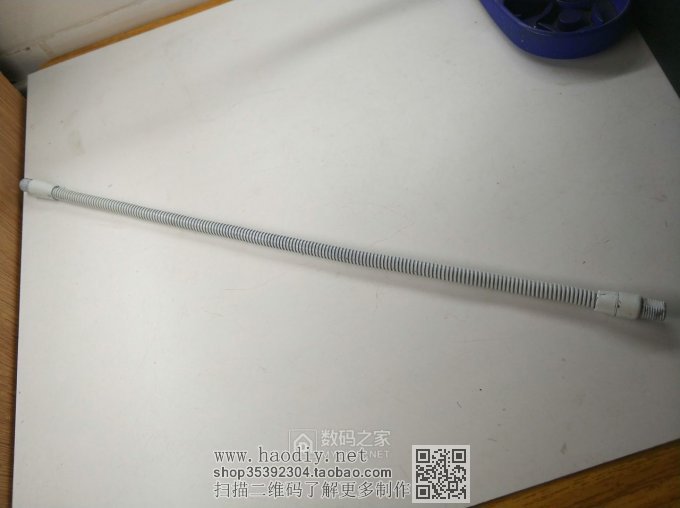

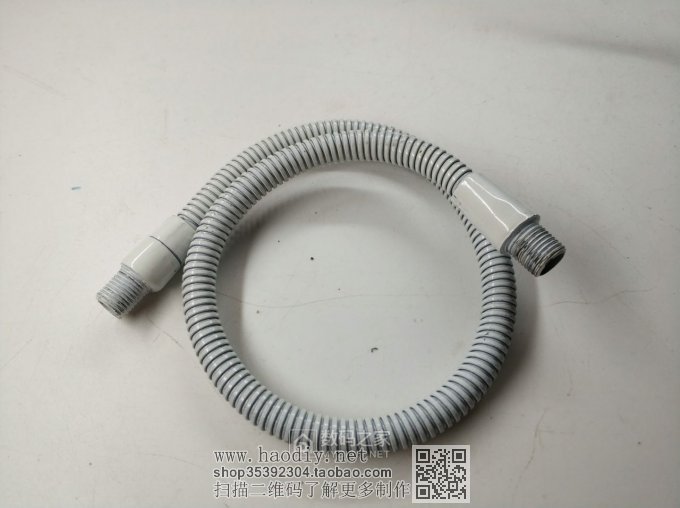

闲置的蛇形管,很结实,双头螺纹
微距补光神器--折腾一只论坛发帖拍照补光灯!!

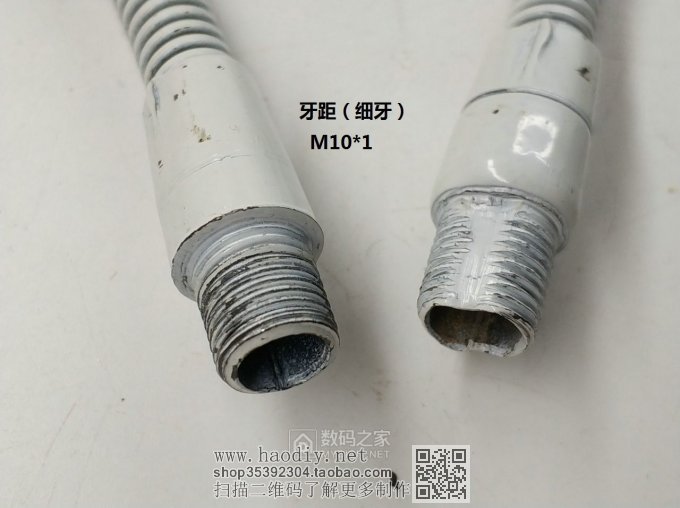

螺纹牙距为M10*1
微距补光神器--折腾一只论坛发帖拍照补光灯!!

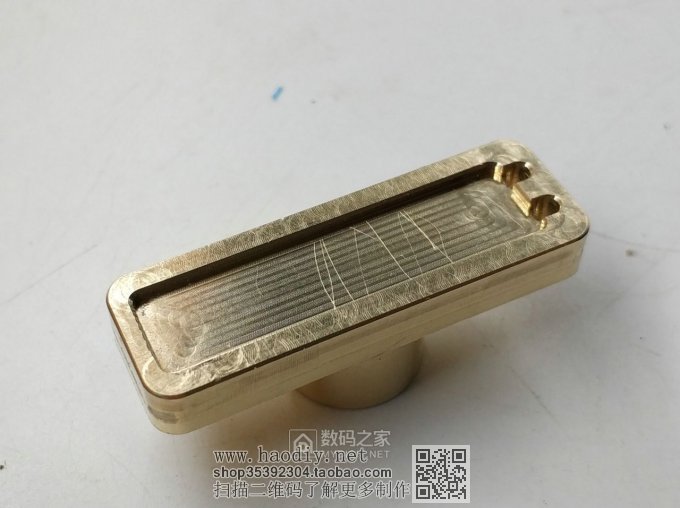

依照螺纹做的灯板固定仓,铜材料散热杠杠的
微距补光神器--折腾一只论坛发帖拍照补光灯!!

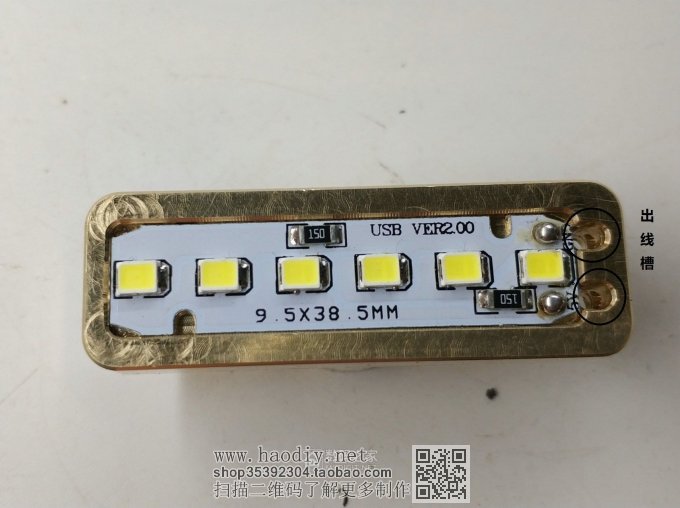

灯板跟仓座配合效果,不打算用灯罩,灯板仓深度取灯板厚度,采用紧配方式固定
微距补光神器--折腾一只论坛发帖拍照补光灯!!

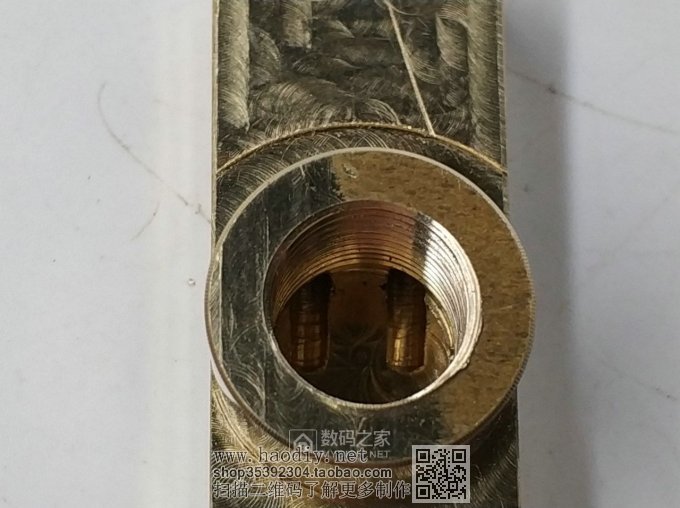

背面样貌,做有跟蛇形管相配合的内螺纹
微距补光神器--折腾一只论坛发帖拍照补光灯!!

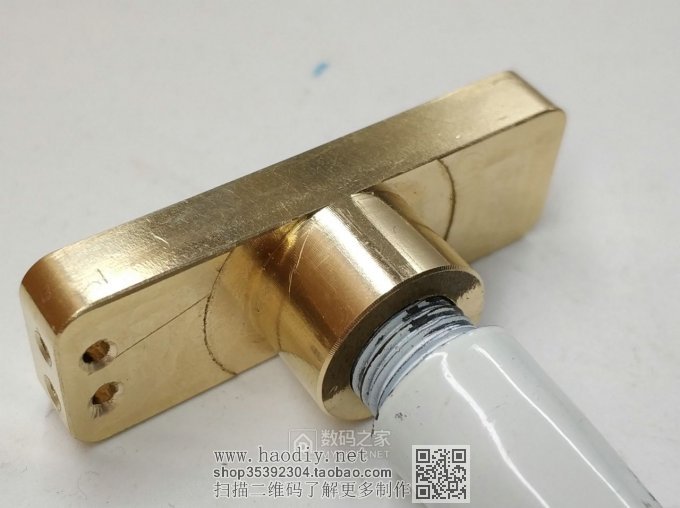

螺纹配合效果
微距补光神器--折腾一只论坛发帖拍照补光灯!!

微距补光神器--折腾一只论坛发帖拍照补光灯!!

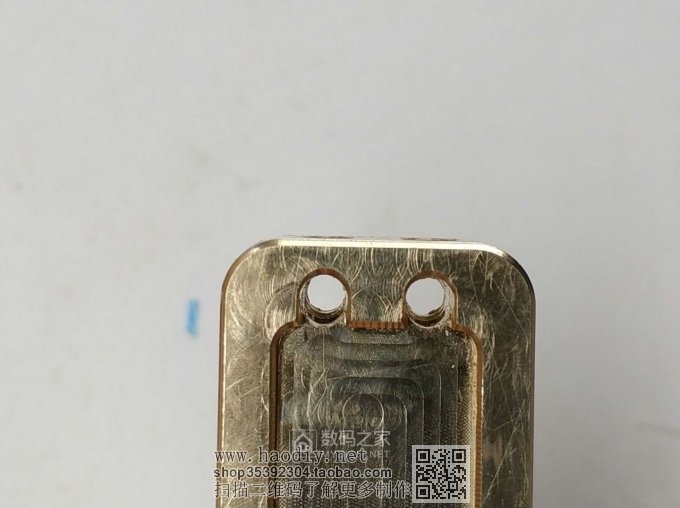

仓内小孔为穿正负极导线用的
微距补光神器--折腾一只论坛发帖拍照补光灯!!

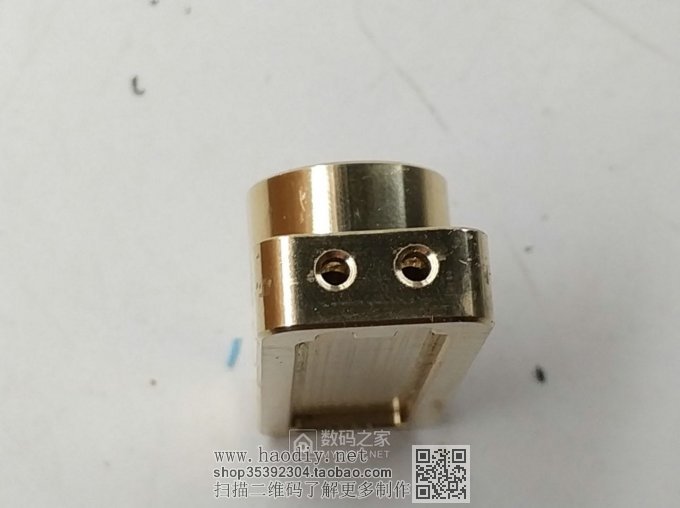

侧面钻通到跟蛇形管螺纹连接处
微距补光神器--折腾一只论坛发帖拍照补光灯!!

微距补光神器--折腾一只论坛发帖拍照补光灯!!

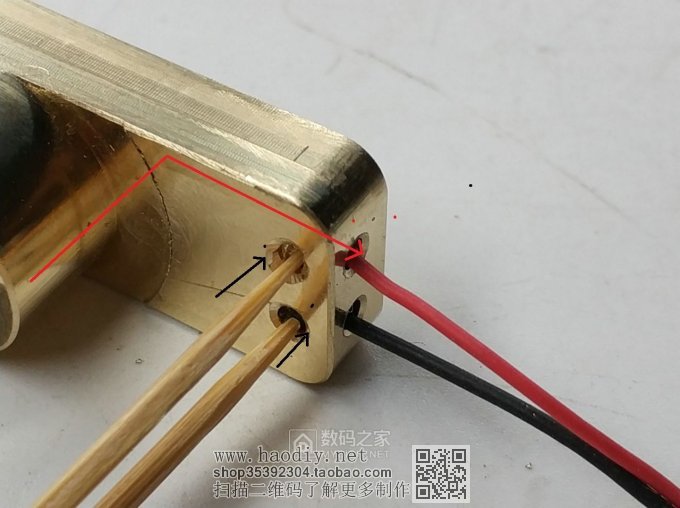

布线示意,从螺纹那边的孔穿线到直通外面一侧,再从背面通孔处捅线到灯板仓,因为不想把线露外面,这样做的目的是便于穿线
微距补光神器--折腾一只论坛发帖拍照补光灯!!

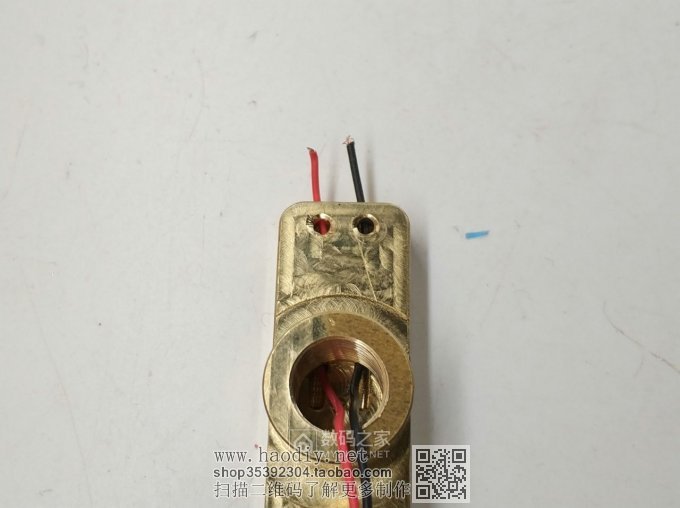

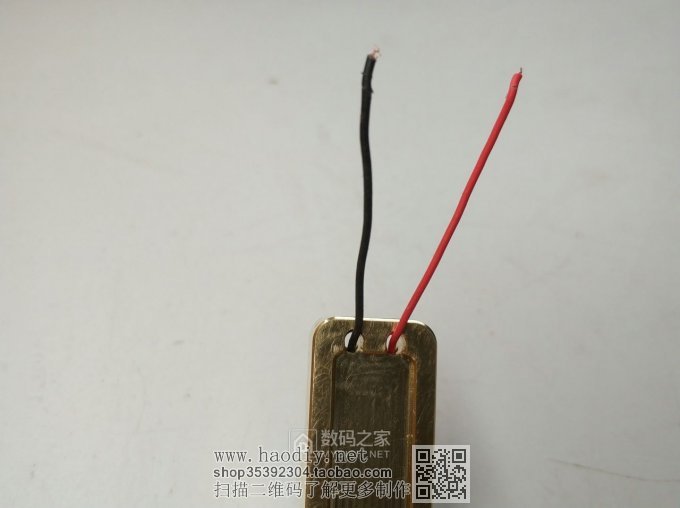

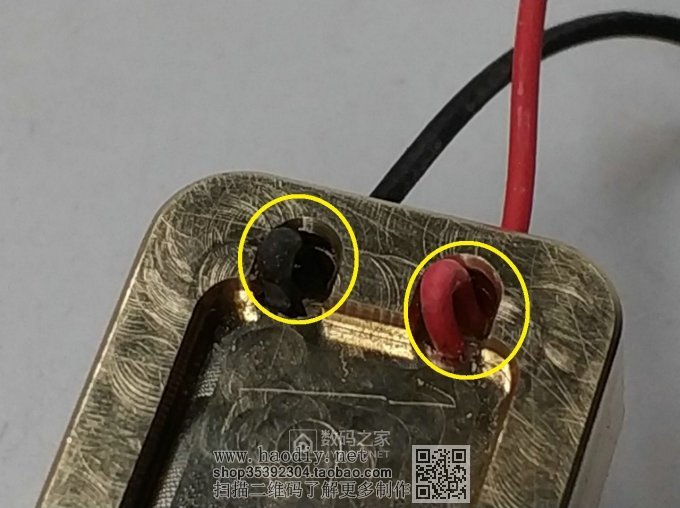

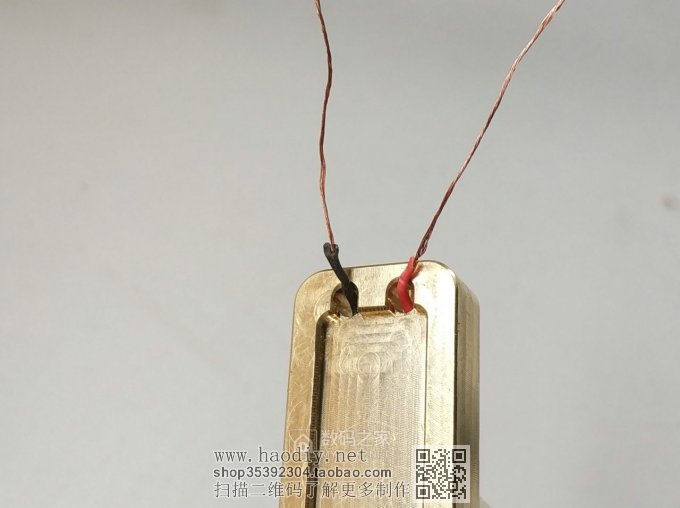

顶到灯板仓的正负极
微距补光神器--折腾一只论坛发帖拍照补光灯!!

然后可以把线弄出来,连接处是90度角,穿线时不能用蛮力
微距补光神器--折腾一只论坛发帖拍照补光灯!!

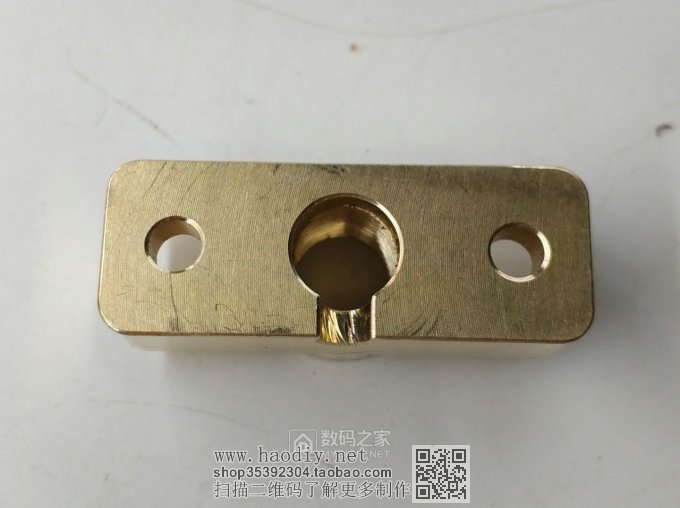

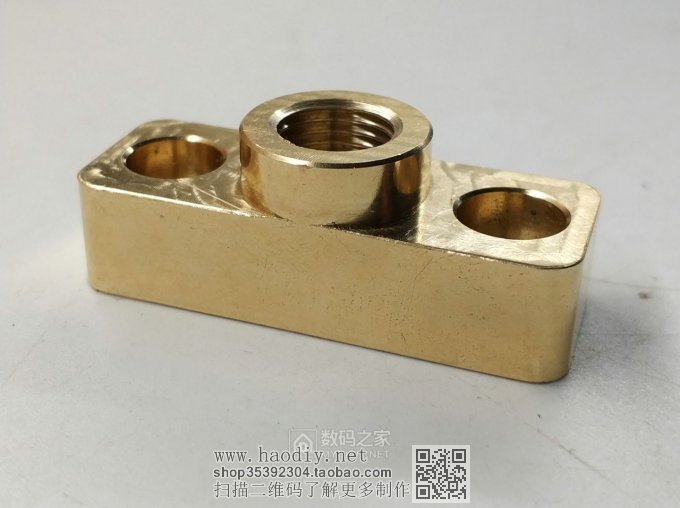

蛇形管另一头螺纹打算采用锁螺丝固定,做了这样一个固定座,两头螺丝让位孔+中间蛇形管牙孔
微距补光神器--折腾一只论坛发帖拍照补光灯!!

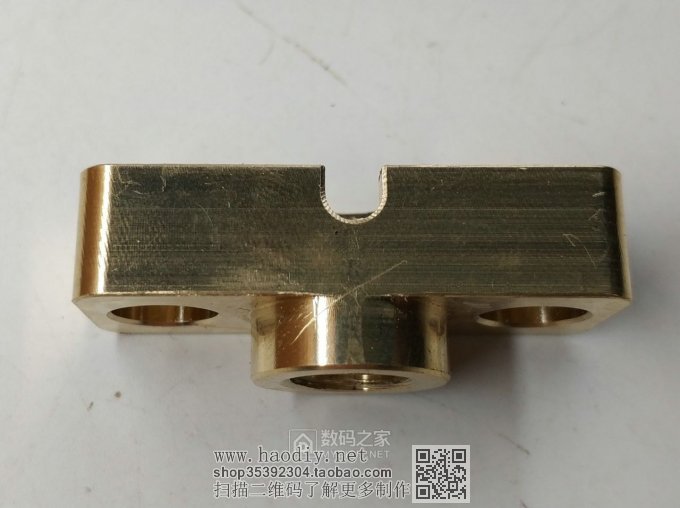

侧面出线让位槽
微距补光神器--折腾一只论坛发帖拍照补光灯!!

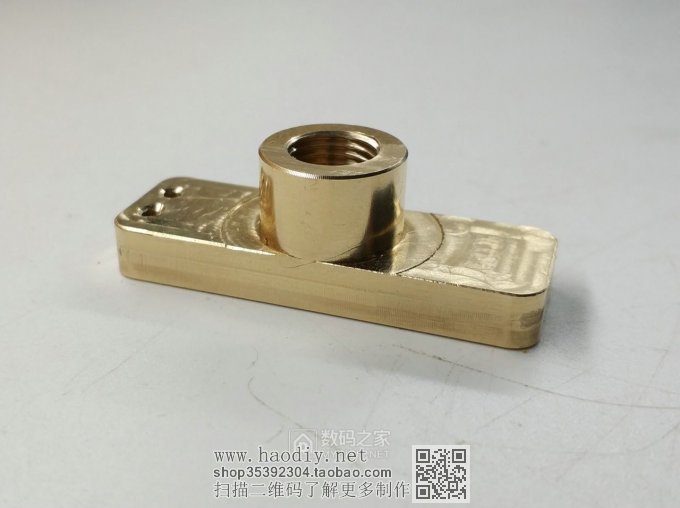

背面结构
微距补光神器--折腾一只论坛发帖拍照补光灯!!

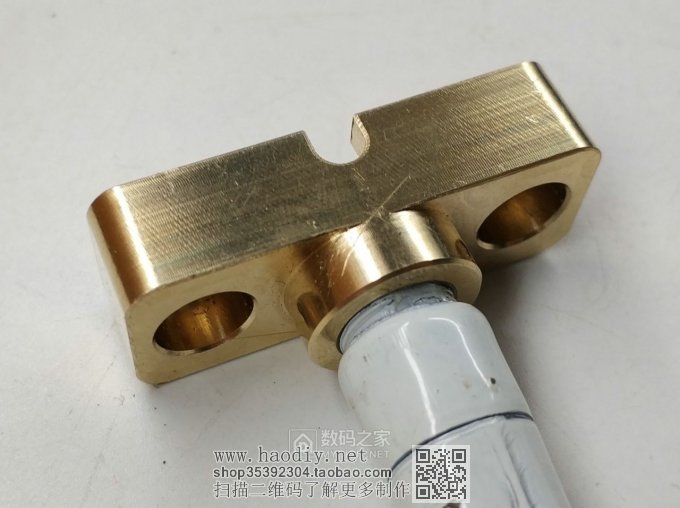

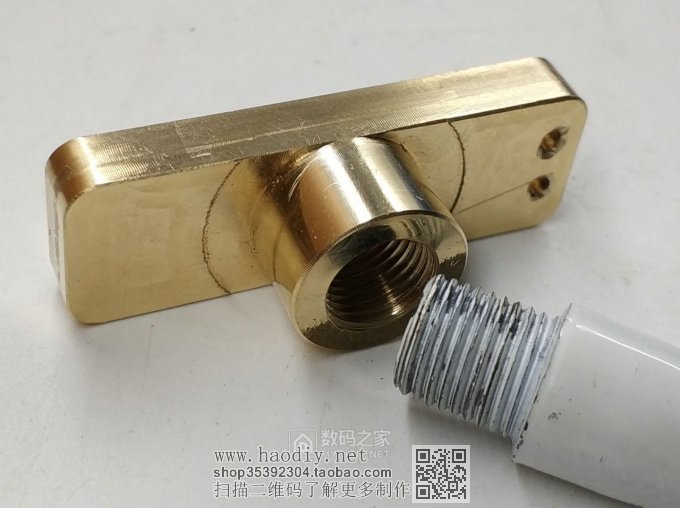

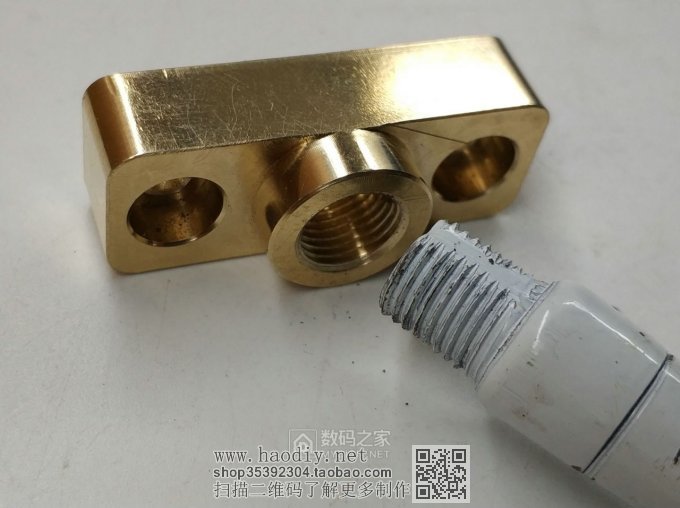

跟蛇形管螺纹配合效果
微距补光神器--折腾一只论坛发帖拍照补光灯!!

微距补光神器--折腾一只论坛发帖拍照补光灯!!

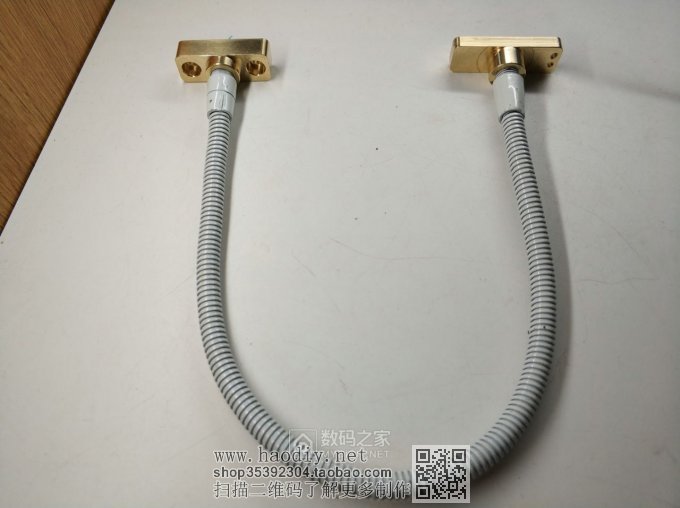

两头螺纹连接效果
微距补光神器--折腾一只论坛发帖拍照补光灯!!

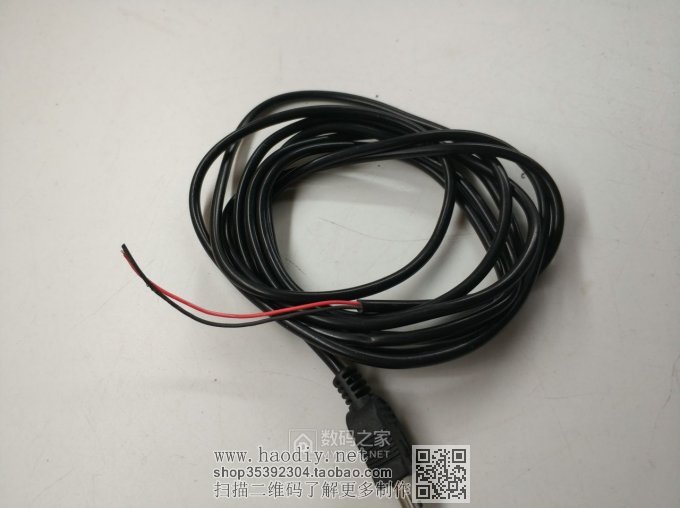

找了一条直径3.0mm的线,等下mini usb头得剪掉,蛇形管内孔试了直径3.5mm线很紧,只能穿3.0的了
微距补光神器--折腾一只论坛发帖拍照补光灯!!

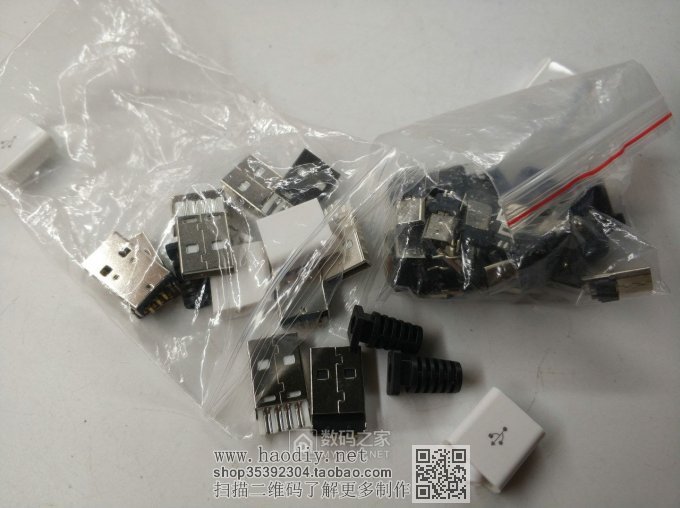

翻了备用的,得找个USB头
微距补光神器--折腾一只论坛发帖拍照补光灯!!

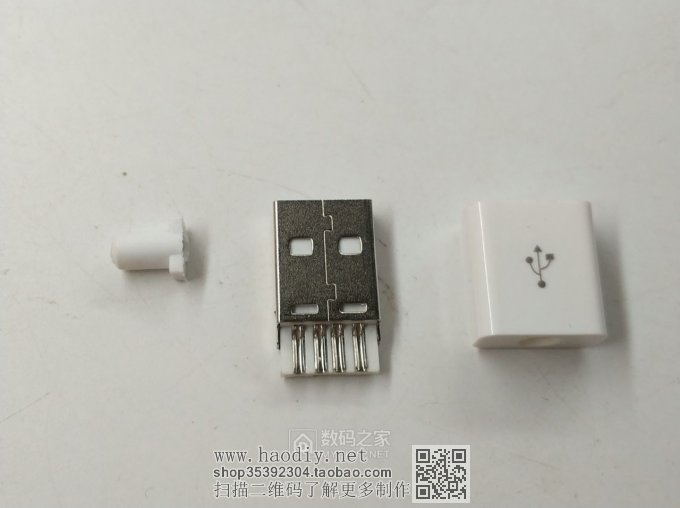

只有白色的,就它了
微距补光神器--折腾一只论坛发帖拍照补光灯!!

穿线时应先把蛇形管整直
微距补光神器--折腾一只论坛发帖拍照补光灯!!

随便取一头穿入
微距补光神器--折腾一只论坛发帖拍照补光灯!!

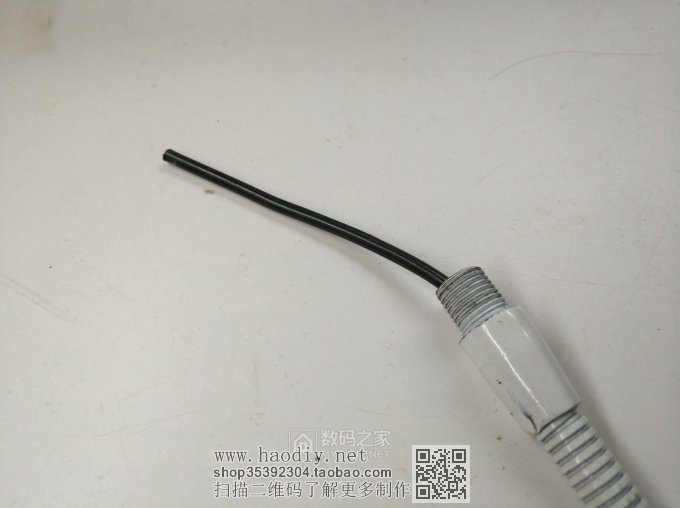

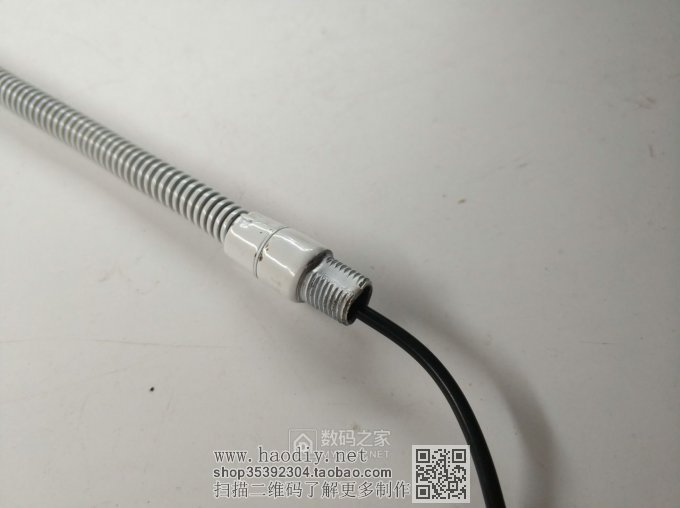

另一头出来
微距补光神器--折腾一只论坛发帖拍照补光灯!!

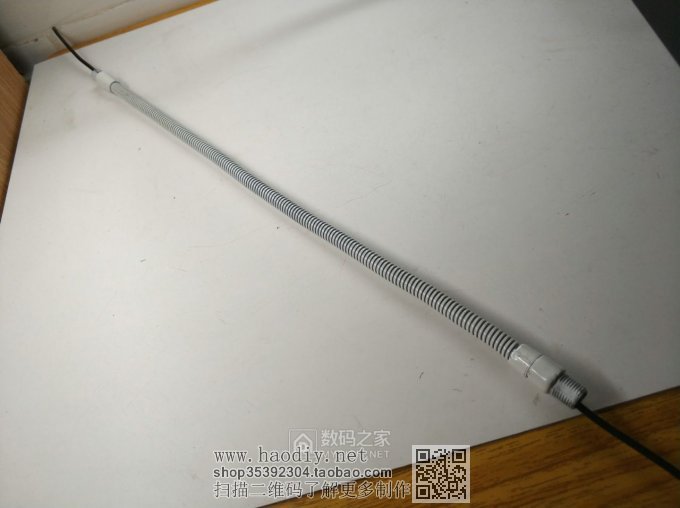

把线穿好来
微距补光神器--折腾一只论坛发帖拍照补光灯!!

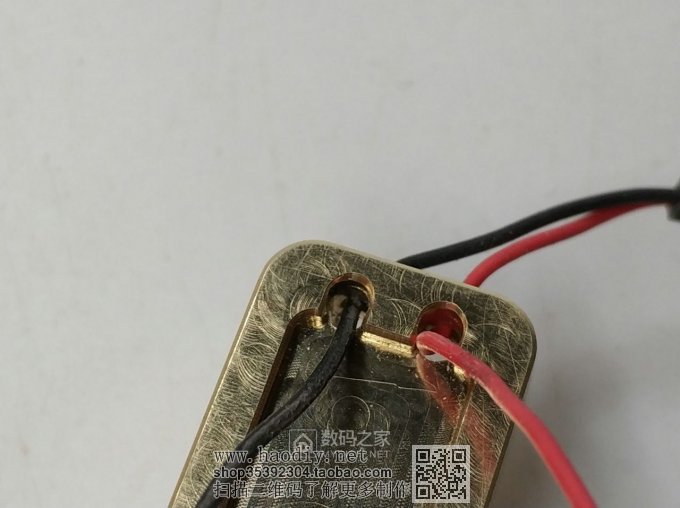

按刚才的穿线示意把线穿好
微距补光神器--折腾一只论坛发帖拍照补光灯!!

微距补光神器--折腾一只论坛发帖拍照补光灯!!

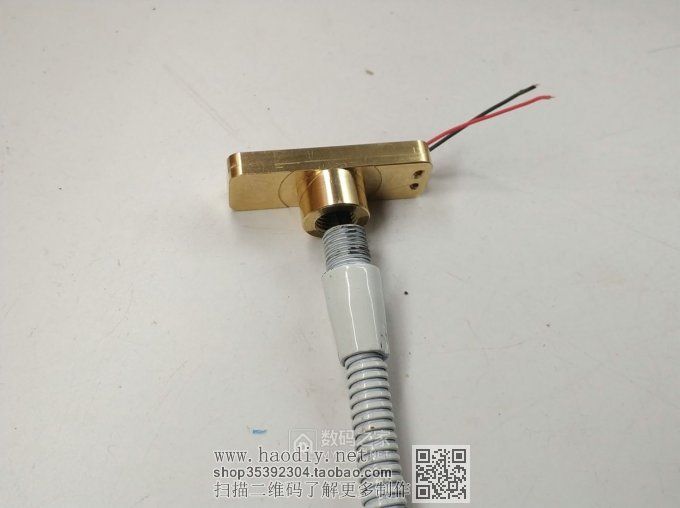

穿好后把灯仓做与蛇形管螺纹锁紧,应该垂直锁避免扭伤导线
微距补光神器--折腾一只论坛发帖拍照补光灯!!

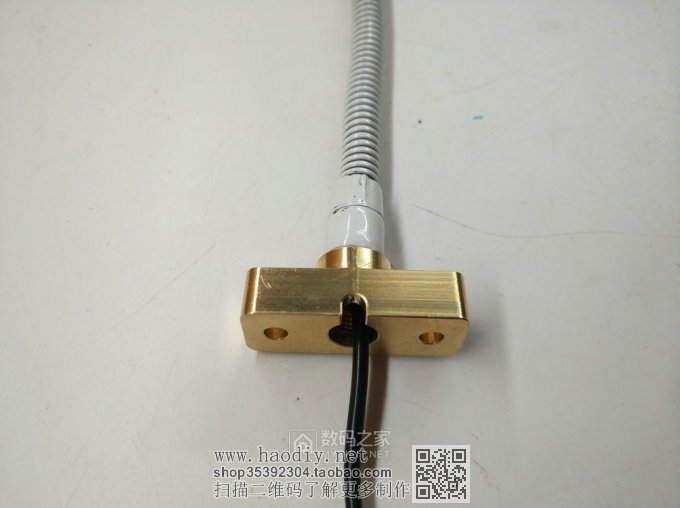

另一头固定座与蛇形管螺纹锁紧
微距补光神器--折腾一只论坛发帖拍照补光灯!!

准备焊线,线把正负极线剥皮
微距补光神器--折腾一只论坛发帖拍照补光灯!!

套上灯板,取长度
微距补光神器--折腾一只论坛发帖拍照补光灯!!

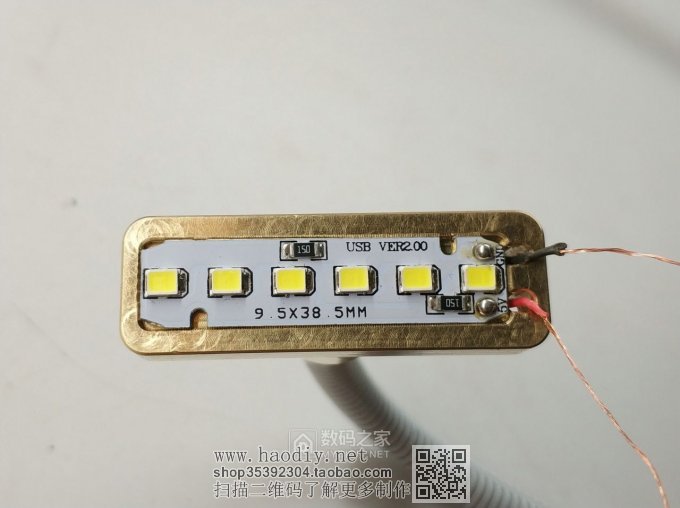

焊好正负极
