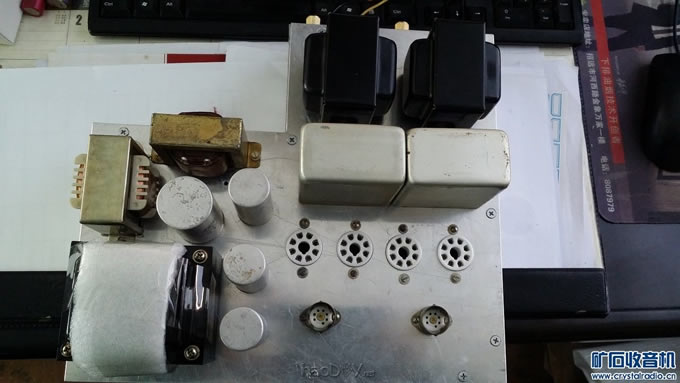

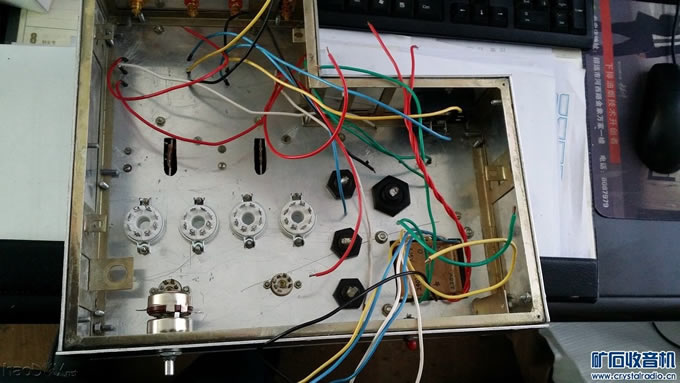

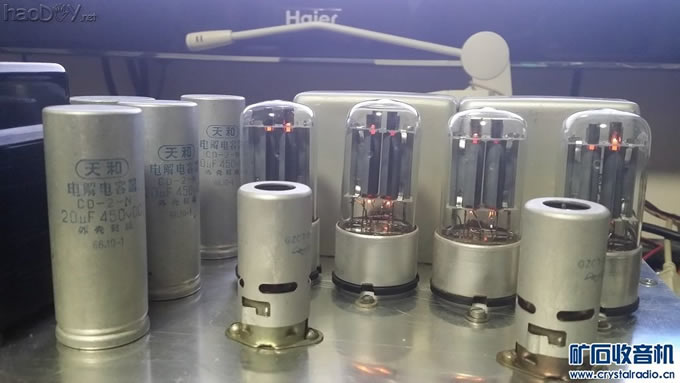

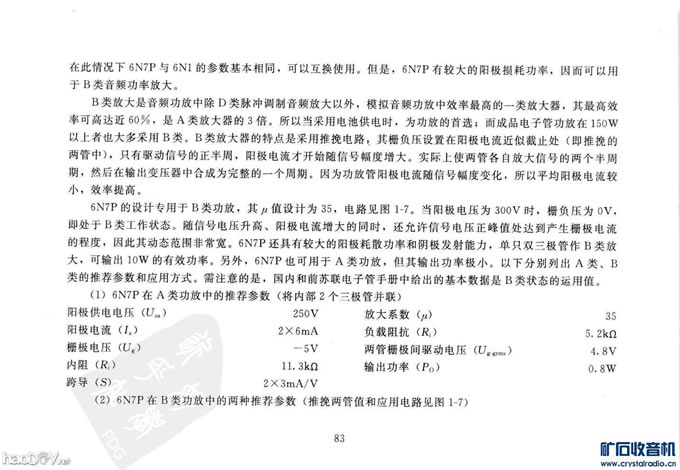

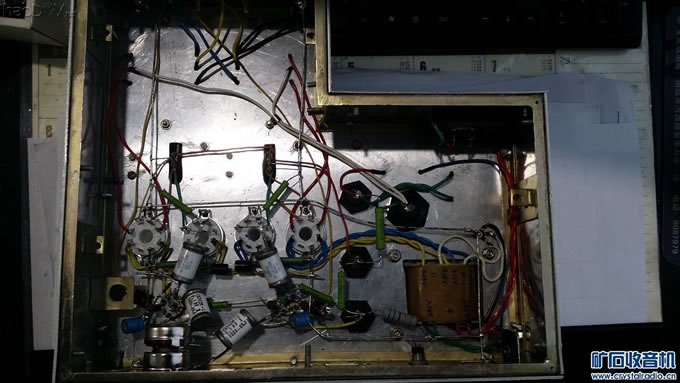

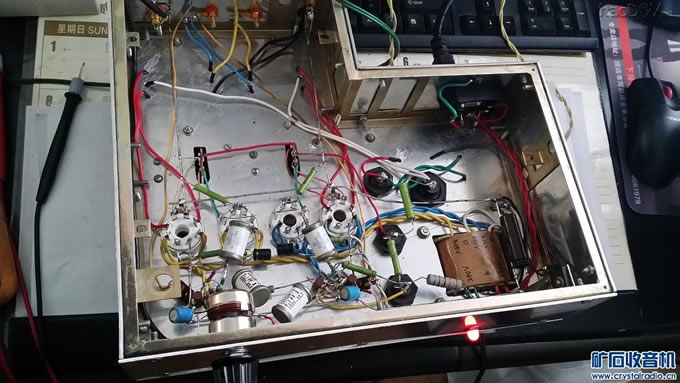

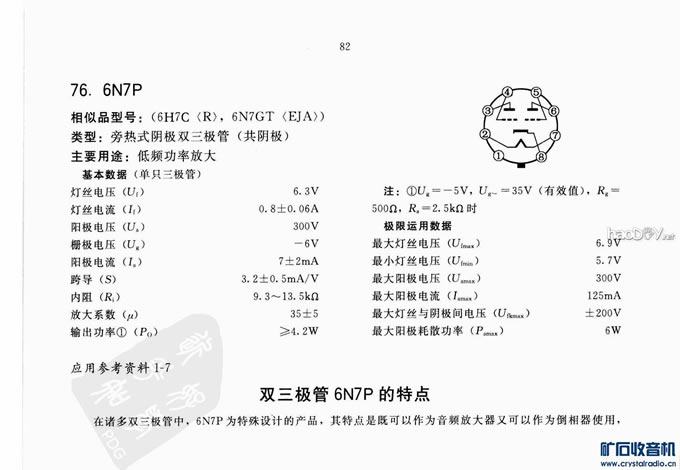

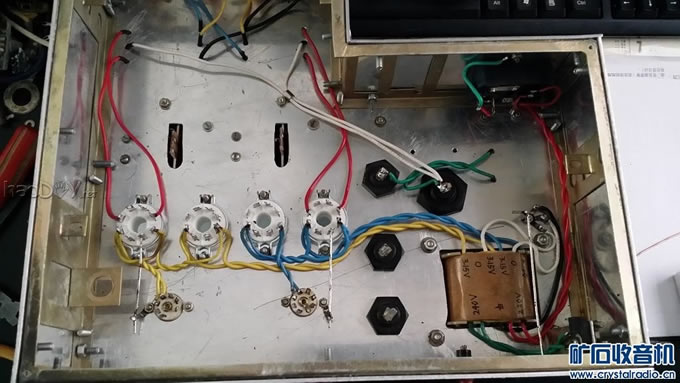

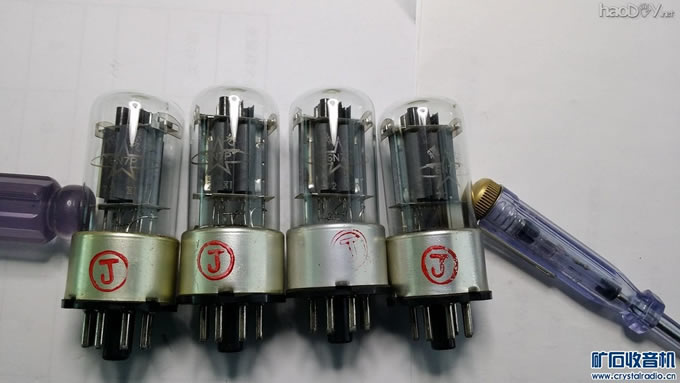

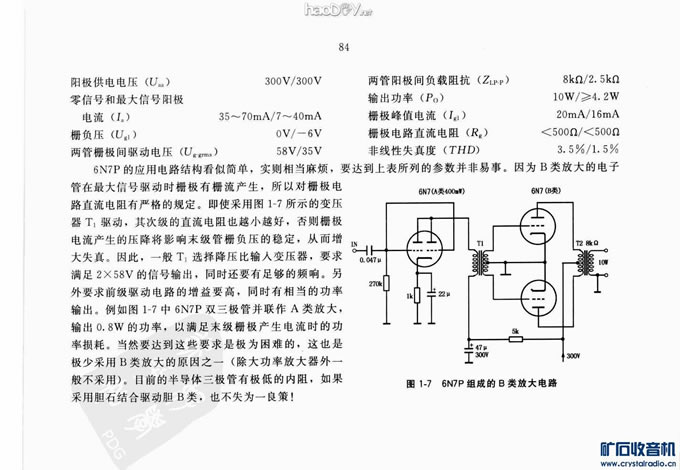

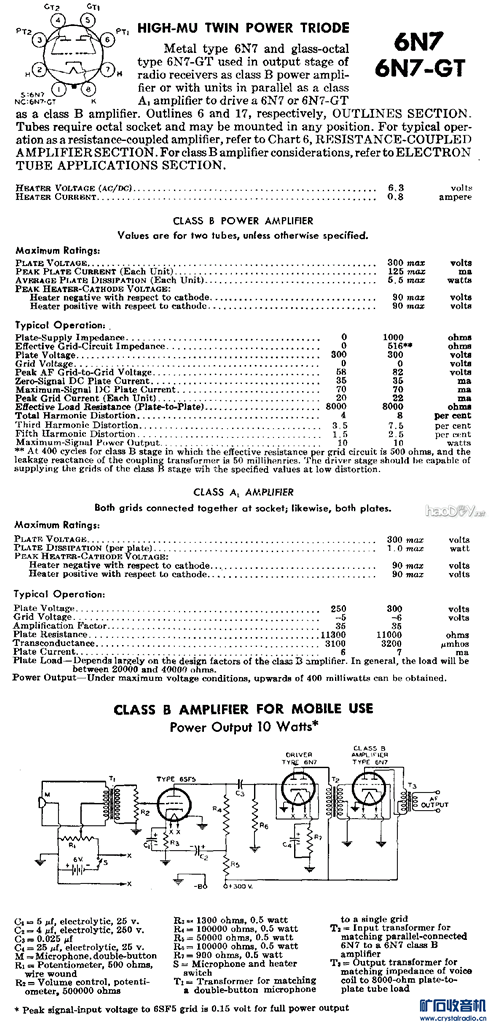

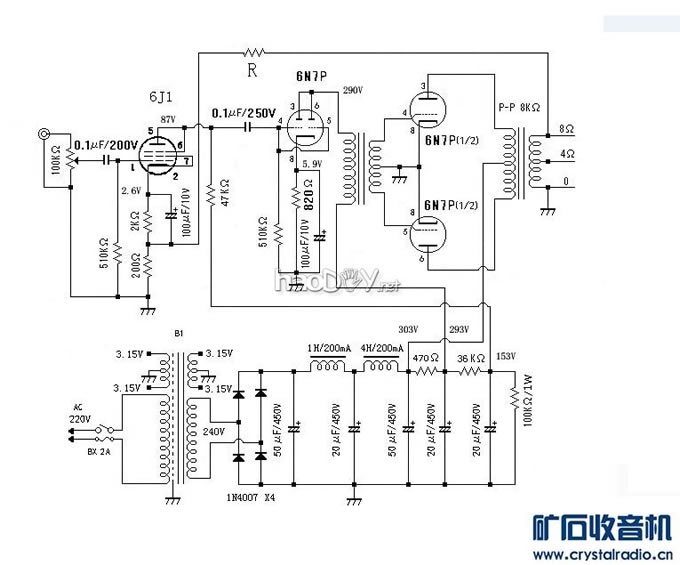

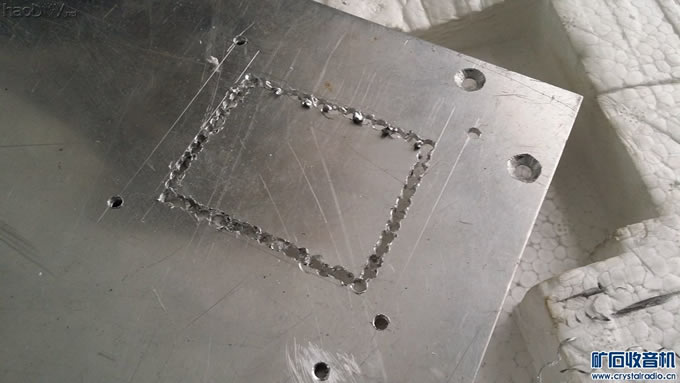

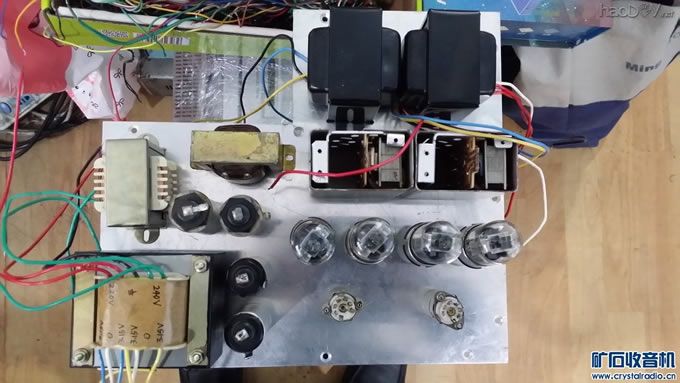

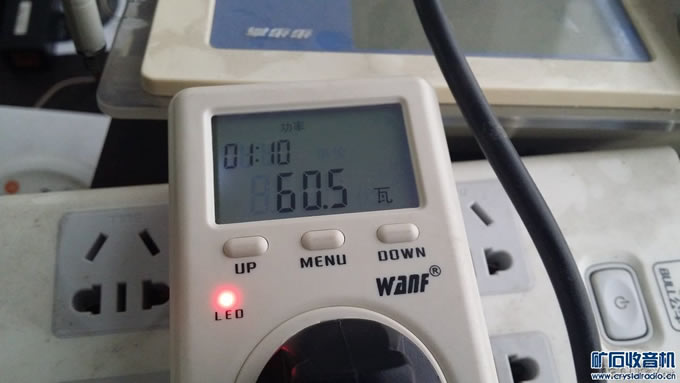

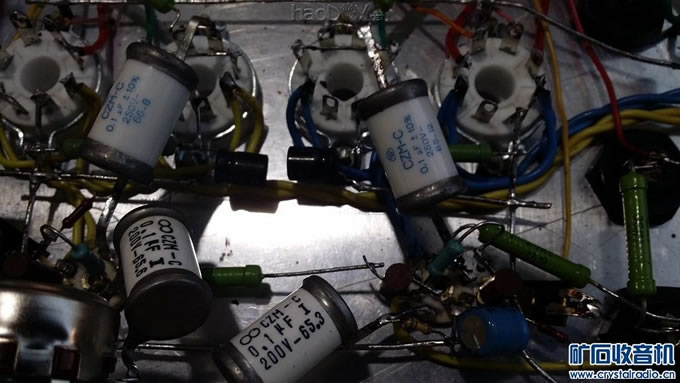

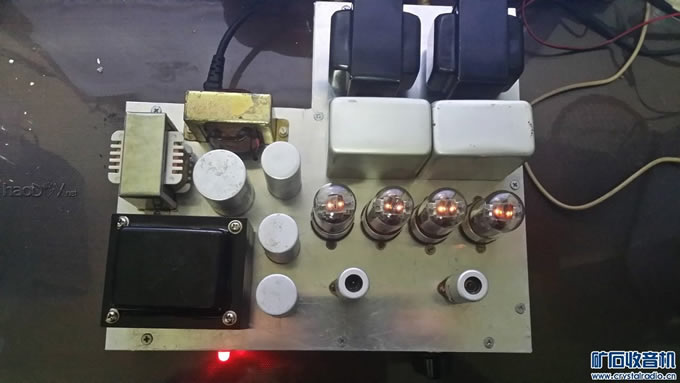

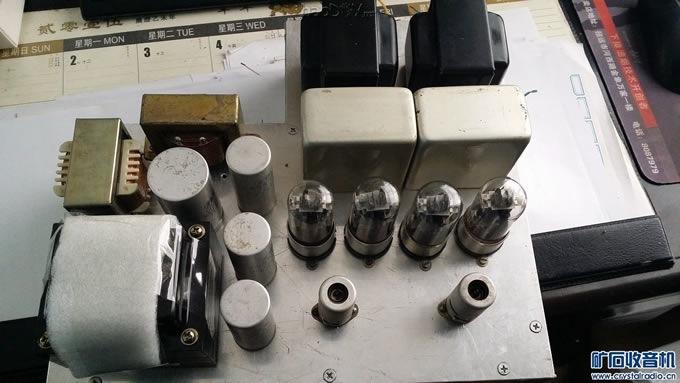

先上部分有关6N7P的资料，供初学者参考。资料来源都是本坛朋友所发，首先表示感谢。    两年前曾经尝试做这个电路，见http://www.crystalradio.cn/thread-715332-1-1.html这个帖子，鉴于当时所选底盘太小、输出牛用线间变压器代用、高压供电直接市电整流存在安全隐患等原因，只能算是台唱响机，后来该机拆除改成了6N7P单端，但为这次的尝试打下了基础。 下面把这次制作的部分图片发上来供大家参考。 从四十多只管子里选了四只1972年生产的管子  底盘用的是一个拆机的仪器框架，裁切的厚度两毫米左右的铝板包覆，缺了一个角，异形也算是个特色，主要元器件安装在上盖上，因为非对称性，元器件的位置安排很是费了一番脑筋。  安装、焊接过程从略，看图吧。          顶视图  整机功耗（中小音量）  电路图  该机比较难以搞到的元器件是倒相推动变压器，也是做6N7P推挽电路的瓶颈，这台机器是用JF12晶体管温度放大器上的合金耦合牛代用的，变比1：1，三个绕组直流电阻均为460欧左右，合金铁芯有气隙可过直流，有感兴趣的朋友我可以在下面再详细介绍。 完成已经接近两个周了，经过一个多周的煲机老化，整机工作稳定，听感上也不错，小音量下音乐细节上不如6N1、6N7P并管单端那么清晰，较大音量还是很有优势的。最大输出功率没有测量，考虑所选元器件参数与资料相差无几，实际工作点电压等数值也在合理范围，输出功率指标符合资料所列应该没有多大的疑问。至于整机的频响就更没有测量，看所用那便宜的套牛就知道好不到哪里去，只是比唱响机略高一点而已。 (责任编辑：admin) |
