一款另人十分满意的6P1并联推挽25W胆机制作

时间:2017-05-31 21:38来源:www.crystalradio.cn 作者:一起牛 点击:
记得在几年前看到一篇关于6P1并联推挽的25W仿麦景图的功率放大器实验制作的一篇文章,作者好象是曾志民,上面有图纸,制作说明讲得也很仔细,本人那时有点心动也想实验制作后来因为工作的原因一直没有去完成,如今时间比起以前要空于得多于是又想起这个图,但是觉
记得在几年前看到一篇关于6P1并联推挽的25W仿麦景图的功率放大器实验制作的一篇文章,作者好象是曾志民,上面有图纸,制作说明讲得也很仔细,本人那时有点心动也想实验制作后来因为工作的原因一直没有去完成,如今时间比起以前要空于得多于是又想起这个图,但是觉得这个制作对于初烧友来说有一定的难度,不易好完成.于是又发现了其他的图纸,有一个用1个6F2完成前极和到相推动的图纸我看了后觉得还可以比较简洁好制作,由于6P1在旧货空间里存量较多而且很廉价,单端的6P1相信许多人都听过,音质就不用说了,有人把她比作穷人的300B,当然有点夸大,但也说明6P1这个管还过得去性价比较高,不会另人失望,让人有意想不到的惊喜,但是单个6P1的功率不大,单端推动一些灵敏度底的箱子显得很力不从心,于是有许多人制作了6P1并联单端,而且有些厂家也开发了6P1并联单端的成品机,取得了很好的效果.至于6P1并联推挽这方面的信息我看了一下不算多,可能是我没找对路子 .6F2推动的6P1推挽双声道6F2要2个,6P1要8个加起来管子一共要10个,电源要200W以上较好,输出牛可以用3.5K-5K,为什么可以这样选择输出牛的阻抗呢,具体是跟输出牛的制作有关系,如果铁心够,线径够3.5K可以取得很好的动态效果,我觉得3.5K是最佳阻抗,有人说6P1单端是5K阻抗的输出牛,推挽就是10K,并联单端就是2.5K,并联推挽就是5K,但是人是活的,火车是跑的,我可以加大铁心增加电感量,分层分段,3.5K以上5K以下的阻抗可以取得更高的功率和很好效果,启不是两全齐美.事实如此,而3.5K的输出牛又可以用在6P3P上,真是不亦乐乎,当然本人也不反对按照常规的阻抗 ,但是声音最后还是要实听的,不能说有了标准的系数就能好声的,音乐也是活的是有生命的有感情的不是僵尸,我和我的好朋友经常去现场听音乐看演出,我们觉得现在有的发烧友并不是在追求音乐的高保真,而是在追求硬件上升级.大家也知道音响的硬件是要设计的,一些中外的著名设计师他们追求的是什么?追求的是用最好的材料组装最好的机子?我想不然.设计要讲究,材料也要搭配合理,这样才是正道,其实这个已是老话题了.对于设计师来说我觉得国外的要多余国内的,中国都在新时代总有个坏毛病喜欢仿制别人的东西,把别人的作品拿过来研究后在这里或那里改一下就成了自己的了,在音响方面中国声是个什么样的谁能说出个1.2.3.当然有人会说中国还不是有许多作品出口国外?那发烧友为什么要追求什么英国音,什么西电......,什么国外铭器.......,一听说什么美国的英国的......就哦好啊好东西啊,一些国外的胆贵出国内的N多价钱也要去购,当然也有国内作品的爱好者.
       言归正传吧,这个6P1并联推挽输出有25W的功率,相信推一些

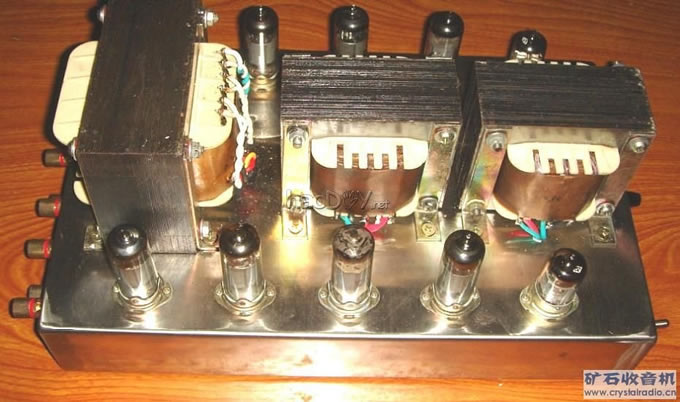

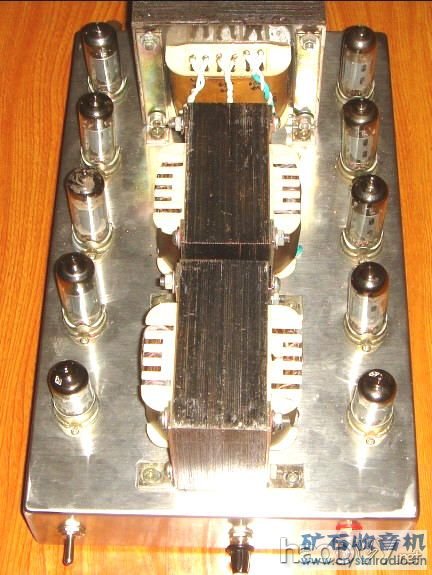

灵敏底的箱子一定另人满意的,6F2五极三极管相当于国外的ECF82(6U8)吧,但是 ECF82(6U8)的价格却比6F2高出很多,作为前极和倒相一个管就完成,简洁了电路,后极6P1 10个管视觉上有点感觉吧


[ 本帖最后由 一起牛 于 2009-4-26 02:19 编辑 ]

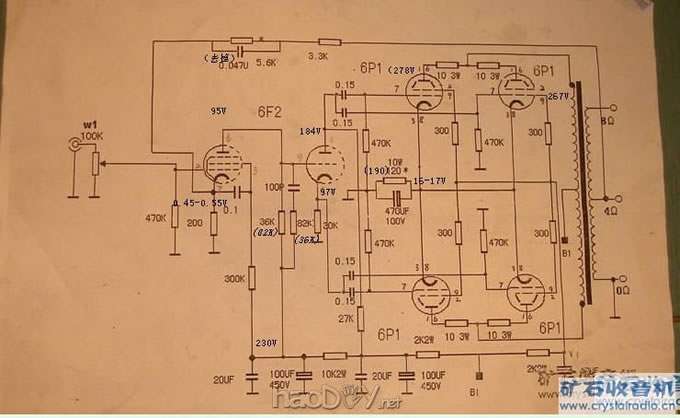

6p1 gg.jpg (51.37 KB, 下载次数: 240)



一款另人十分满意的6P1并联推挽25W胆机制作





一款另人十分满意的6P1并联推挽25W胆机制作





一款另人十分满意的6P1并联推挽25W胆机制作





一款另人十分满意的6P1并联推挽25W胆机制作

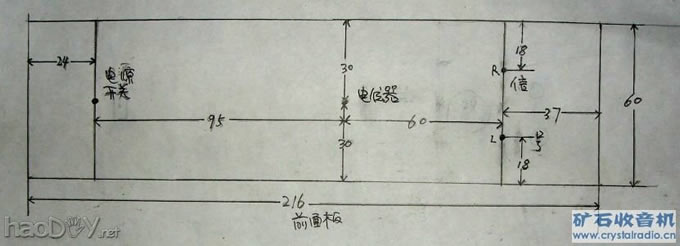

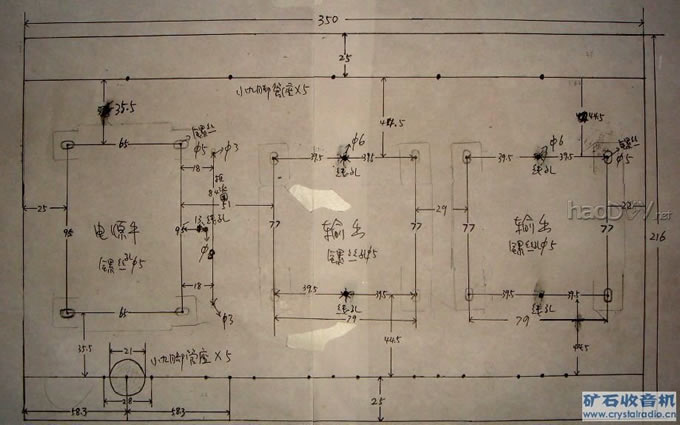

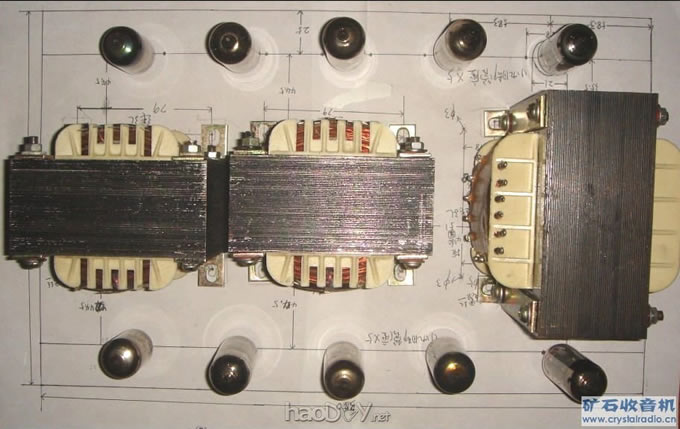

机壳设计 图

[ 本帖最后由 一起牛 于 2009-4-24 10:27 编辑 ]





一款另人十分满意的6P1并联推挽25W胆机制作





一款另人十分满意的6P1并联推挽25W胆机制作





一款另人十分满意的6P1并联推挽25W胆机制作




一款另人十分满意的6P1并联推挽25W胆机制作





一款另人十分满意的6P1并联推挽25W胆机制作

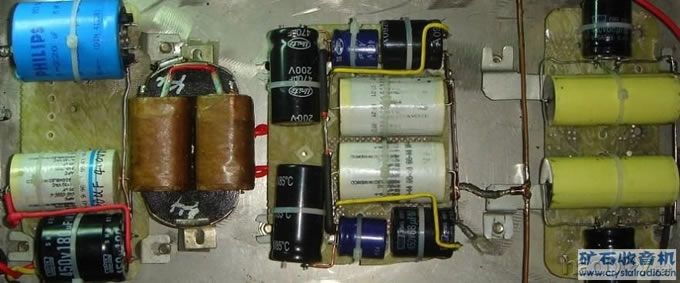

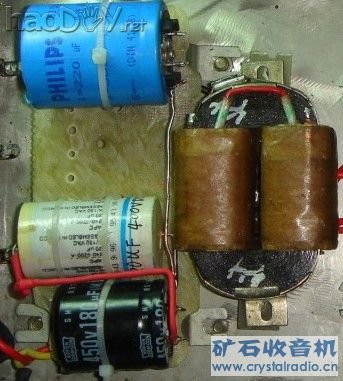

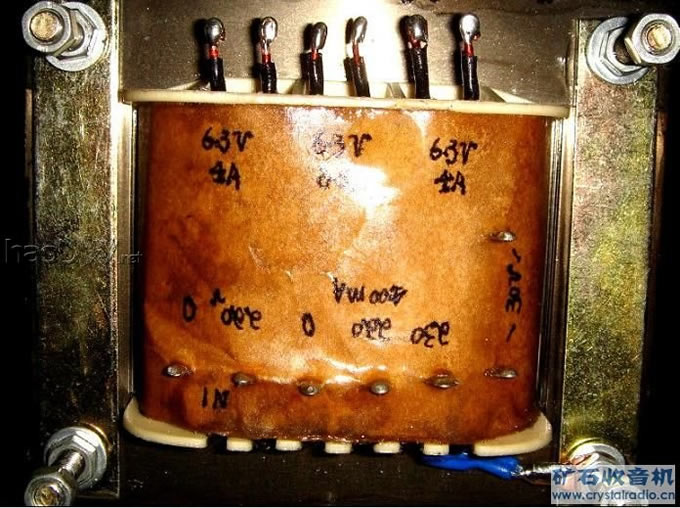

电源滤波部分用一个 220UF 的非利浦+扼流圈+180UF+20UF薄膜电容 晶体管整流.滤波前后容量不等对低频有好处.有条件的可以加美国油浸,所以留了个位置.

[ 本帖最后由 一起牛 于 2009-4-24 10:39 编辑 ]





一款另人十分满意的6P1并联推挽25W胆机制作





一款另人十分满意的6P1并联推挽25W胆机制作

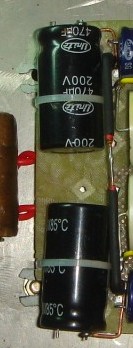

电源退耦部分 左右分开 将100UF 电容改为68UF

[ 本帖最后由 一起牛 于 2009-4-24 10:42 编辑 ]





一款另人十分满意的6P1并联推挽25W胆机制作





一款另人十分满意的6P1并联推挽25W胆机制作

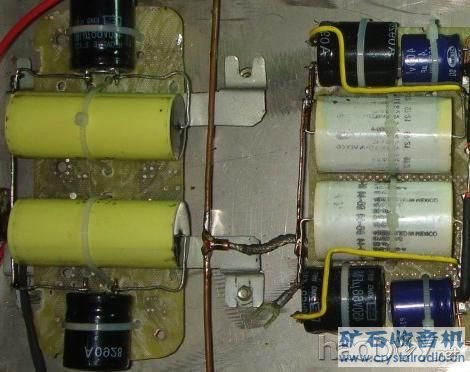

阴极电容也分成 左右 两个





一款另人十分满意的6P1并联推挽25W胆机制作

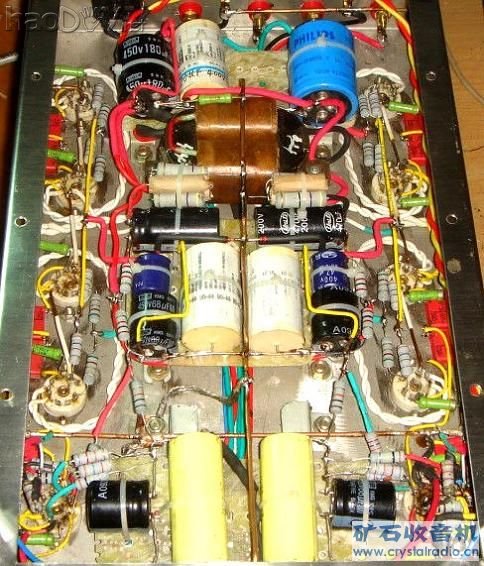

现在来 安排走线这方面 地线 分成4根用 4 平方MM 的单股铜线进行 架接,一根由喇叭接线柱负极拉过来到前面6F2管座,一根由前面信号莲座负极拉到最后面6P1 的管座,一根把前面2根在信号座附近连起来,最后一根是把所有的电容负极连起来.

[ 本帖最后由 一起牛 于 2009-4-24 10:46 编辑 ]
