时间:2017-09-22 21:06来源:www.crystalradio.cn 作者:山东激光 点击:
又发现好东东啦! ,矿石收音机论坛

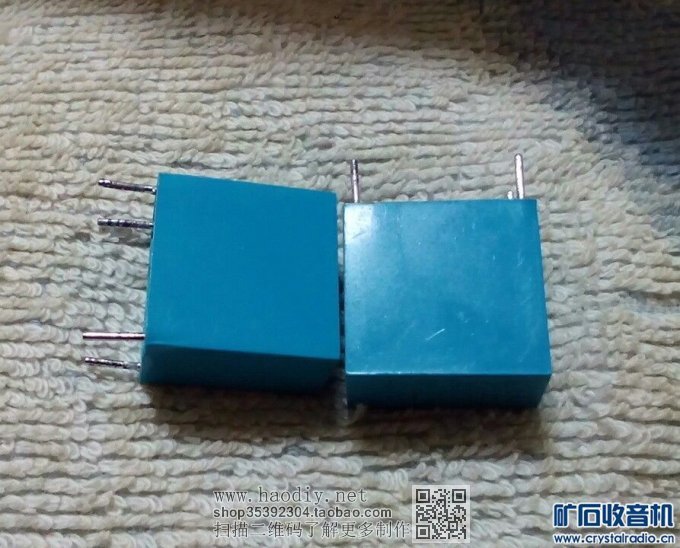

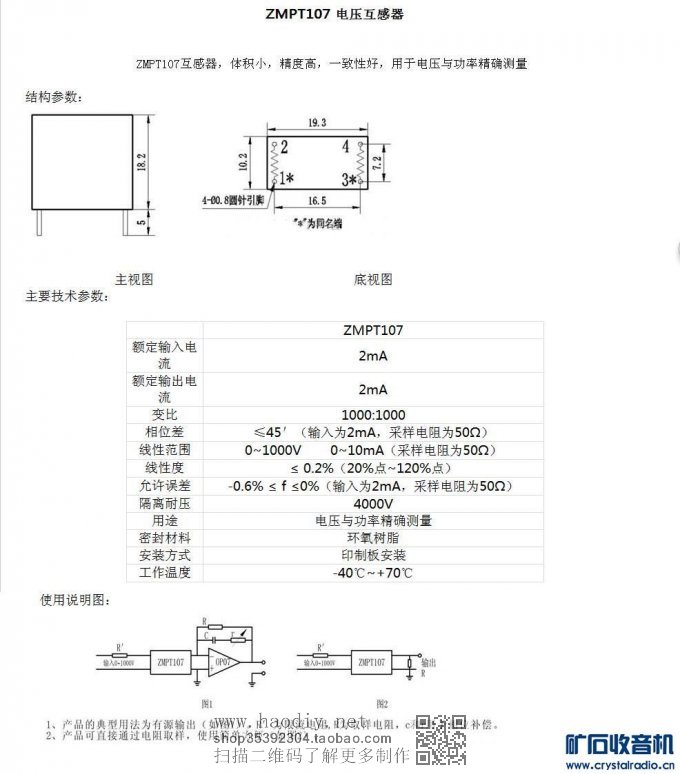

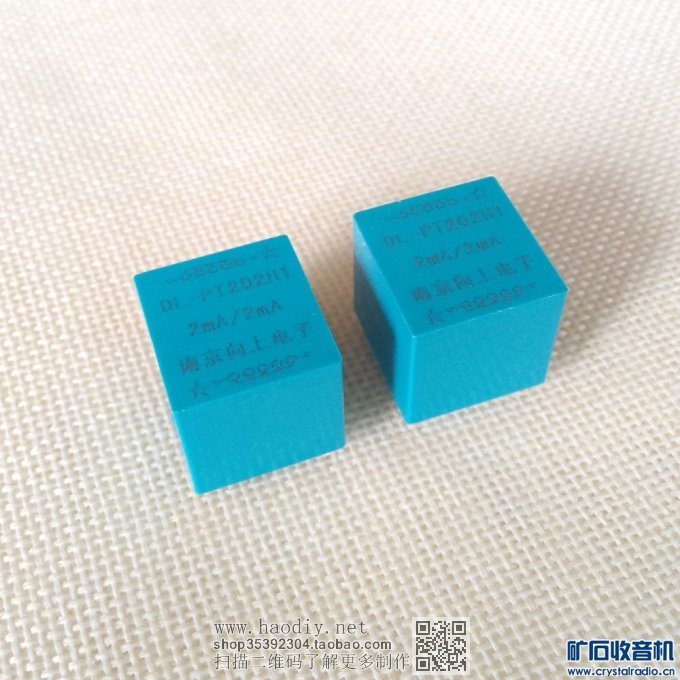

我在做一个电路设计时,厂家发来了一些电子元件的样品。发现有两个电压互感器。我在闲暇,使用万用电桥测量了一下它的电感量,45H,直流电阻为105欧姆。从这样的参数来看,使用的铁芯,导磁率很高的(估计是坡莫和金合金)。再就是105欧姆的电阻,匝数也不失很高。阻抗是1K:1K的。我随即用综测仪测量了失真度5赫兹到300000赫兹。在17-190000赫兹,相当平坦,是不可多得的音频隔离变压器。我使用标准1000赫兹的音频信号,次级接1K欧负载电阻,改变输入音频信号的电压值,0-10V,在0-8V失真度在0.1%以下。是做热盼胆机不可多得的音频耦合隔离变压器。也可以用两个做推挽胆机的倒相变压器。我看了看马云家价格在1-5元不等。很适合业余制作。

补充内容 (2017-6-21 16:48):
马可尼2965A综合测试仪





又发现好东东啦!





又发现好东东啦!

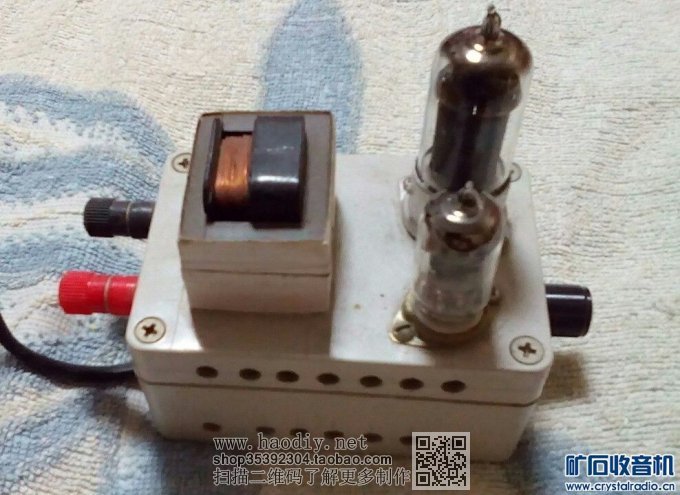

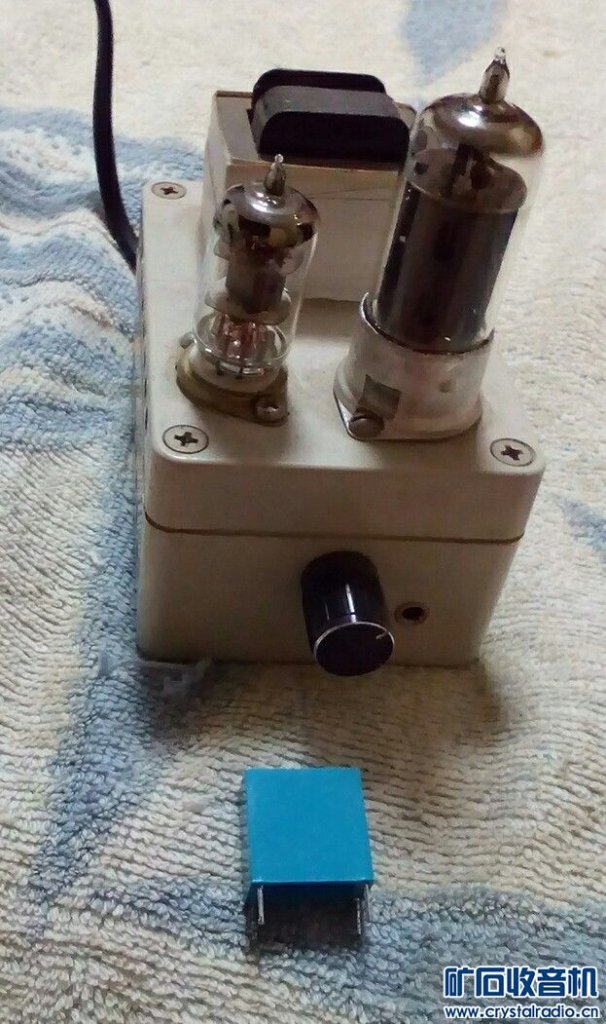

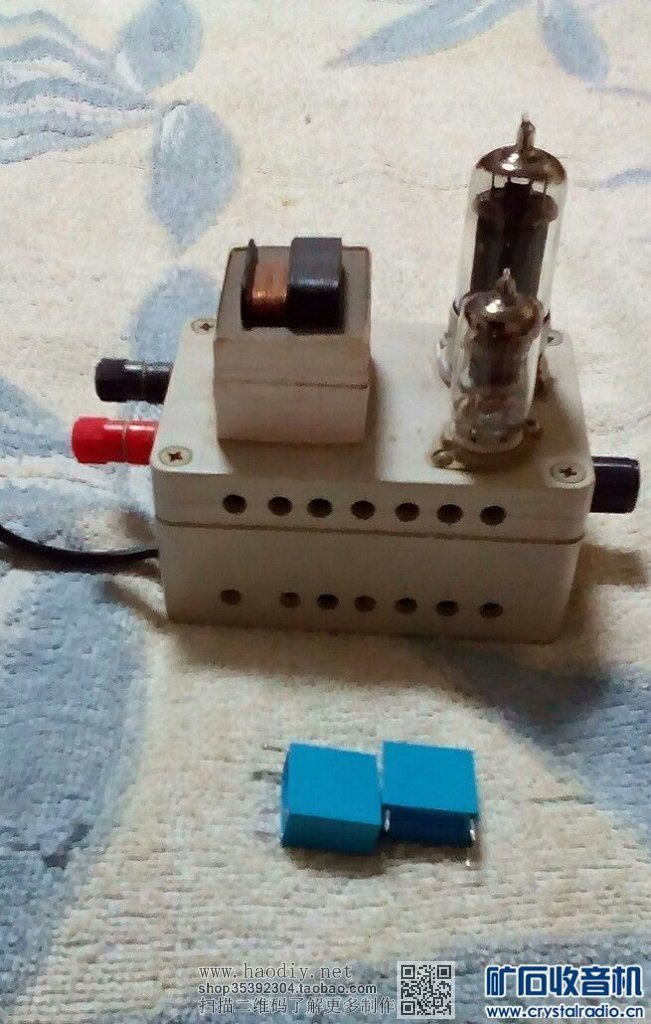

我把这两个拿回来了,抽空试验一番。我用马克尼综合测量仪,测量这个电压互感器的音频传输特性,非常不错。做耦合,倒相非常合适。用在热盘的音频信号耦合和市电隔离,不会有舍问题的。到周六了试验一番,就用这个6P1,6J1热盘胆机试验啦。
