我在网上的第一个胆机贴。。自制6N3前级 还未完工【版本0.2】

时间:2017-09-22 21:07来源:www.crystalradio.cn 作者:roromiao 点击:
我在网上的第一个胆机贴。。自制6N3前级 还未完工【版本0.2】 ,矿石收音机论坛
小弟我以前玩1875啥的。。一直很迷恋大家玩的电子管。。
  以前买过一个6N3成品 感觉不错。。
    可是装箱犯了难。。因为是成品PCB


以前也是一直问这个好不好 那个好不好。。想到头来。。其实还是自己去尝试去做。。
  让自己去体验。。才能体会到,虽然小弟懂的很少。。但是我鼓起勇气去做了。。做一件自己并不擅长的事情。。
但是 我发现。只要自己去做了。。你就能学到很多以前光是看别人做学不到的东西。。希望以后能越学越多。累积经验。做一台让自己感动的声音


小弟专研了有几个月。。  潜水看往各大佬的各种经验  并学习。。
开始做了自己的第一台胆机。。6N3前级。。

为了做自己第一台。。买了个木框。。自己绘制了CAD 交付切割加工了一块面板。。
【PS 其实初版面板 是自己钻孔做的。。可是太丑。。哎】

大家不要喷我。。第一次做 问题 毛病百出。。第一次装机完成后。。试机有巨大噪音。。慢慢学习 找出原因。
最终 发现 我的走线非常不合理 搭配 布局 也毛病百出。。

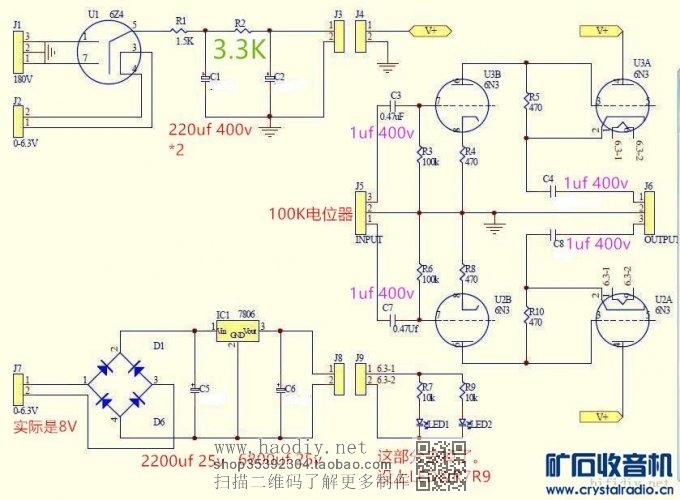

先上最终电路图6N3srpp。。[网上找到的。。也是依照此电路制作的]
我在网上的第一个胆机贴。。自制6N3前级 还未完工【版本0.2】



版本0.1的照片

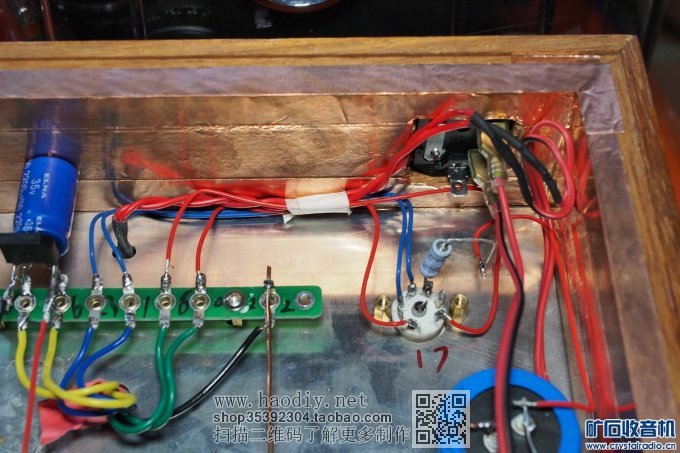

我在网上的第一个胆机贴。。自制6N3前级 还未完工【版本0.2】
电源部分。。乱糟糟。。


我在网上的第一个胆机贴。。自制6N3前级 还未完工【版本0.2】

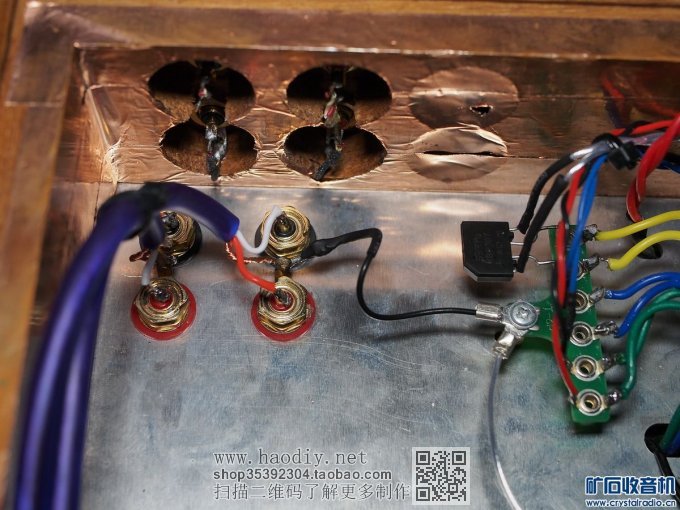

RCA部分。没有使用屏蔽线。。

我在网上的第一个胆机贴。。自制6N3前级 还未完工【版本0.2】
6N3外围原件。。

我在网上的第一个胆机贴。。自制6N3前级 还未完工【版本0.2】

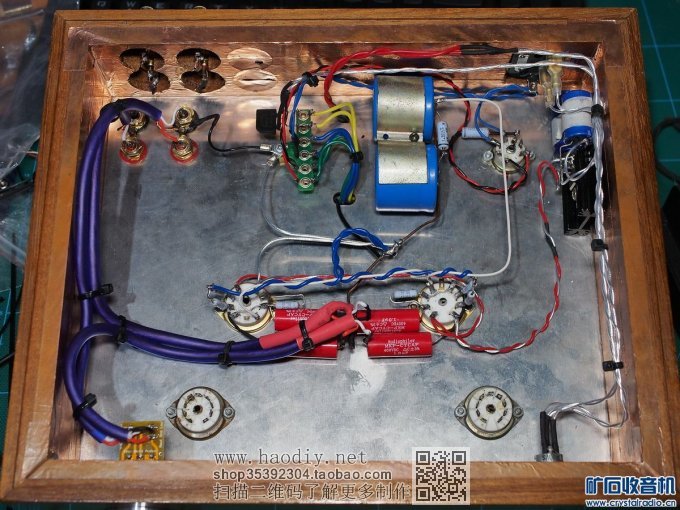

整体走线 布局

0.1的试机结果。。是非常失望的。
通电发现。。6N3管子不亮 或者亮度很低。。出声噪音很大。灯丝电压不足4V
  测试发现7806稳压管有问题。。。带不动2只管子
换了一个7806  这下电压正常了。。声音也大了很多。。但是 噪音还是很大。。
  看了很多帖子。。应该是没接地导致的。  果然 整流输出负极 接了机地后。噪音大大缩小。。
但还是不满意。。 索性。。 我把它给拆了。。认真考虑重新走线的问题。。


——————————————————————————————————————————————————————
分割线
版本0.2[还未完成]

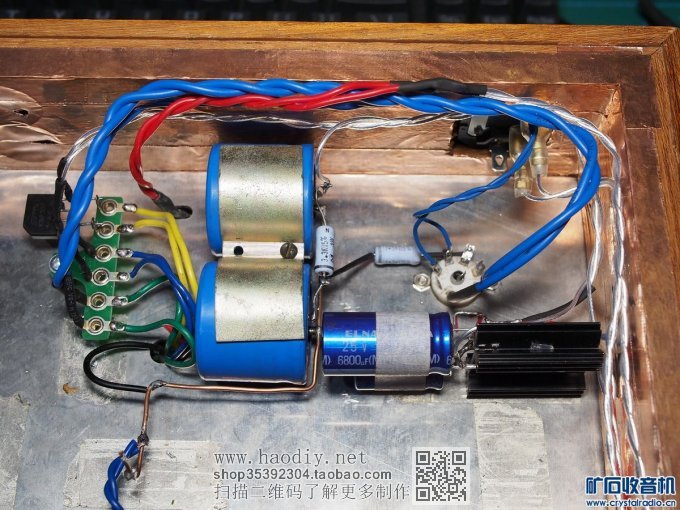

我在网上的第一个胆机贴。。自制6N3前级 还未完工【版本0.2】

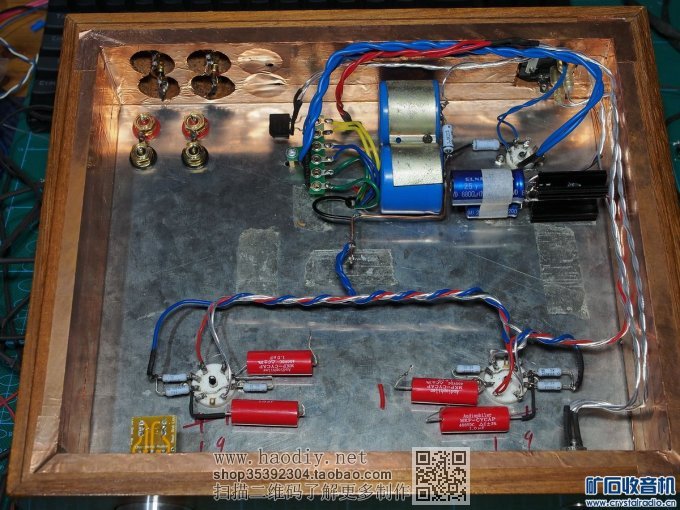

根据几个老法师的建议。。电源都整合到一块去了。。也用了双绞线

我在网上的第一个胆机贴。。自制6N3前级 还未完工【版本0.2】
这是时隔0.1完工后 第三天的修改。。
这里犯了一个错误。。走线时 忘记把灯丝 和 供电 给分别隔开走线了。
现已修正。。未上图。。

我在网上的第一个胆机贴。。自制6N3前级 还未完工【版本0.2】

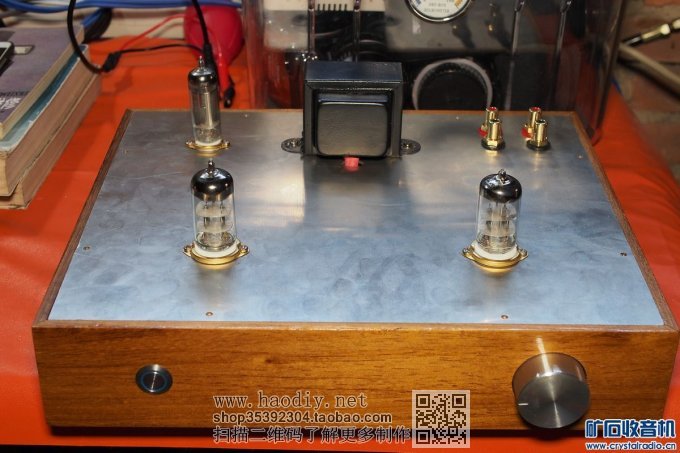

这是整机外观效果。。

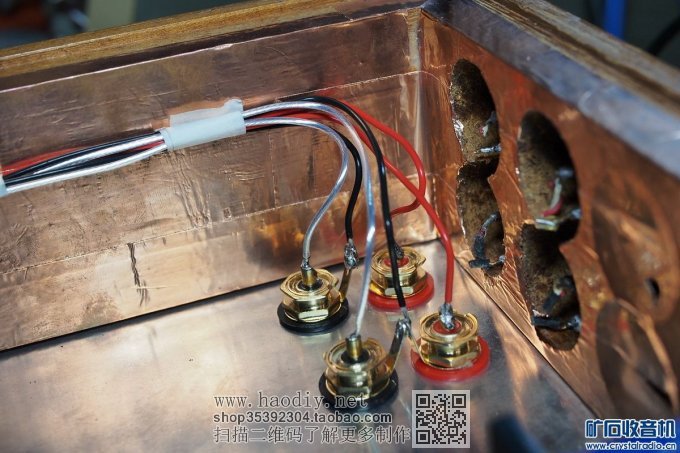

RCA 输入输出部分 还没有完工。。要等屏蔽线回来再继续了。。
欢迎各大佬 开口指点。。。

——————————————————————————————————————————————————————
此处收集各方建议和经验
——————————————————————————————————————————————————————
屏蔽线可以自制 使用铜箔包两层 分别绝缘
元件管脚一定要短,这样可以最大程度防止干扰
因6N3电子管类型原因 , 可以直供AC 6V灯丝

170730 更新
1#  接地 接地 接地 重要的事情
2# 因为6N3是完全对称的。。故其实可以镜像走线 背靠背 对称性布局


补充内容 (2017-8-3 13:54):
发现6N3 增益比较大  如何修改电路使其放大倍率缩小一些呢?

补充内容 (2017-8-3 19:44):

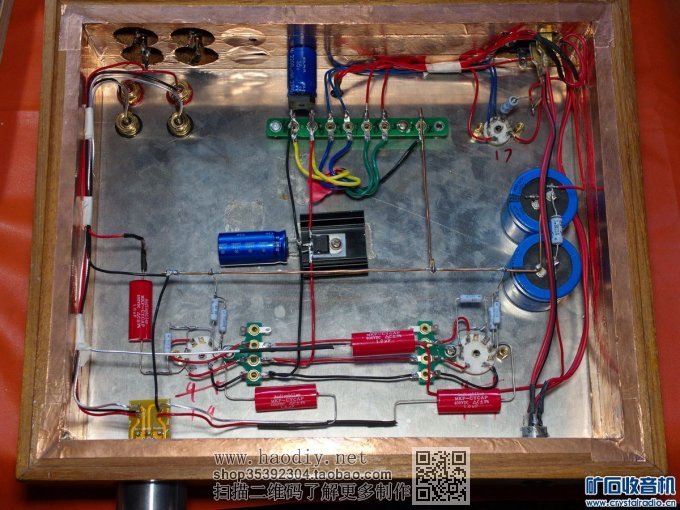

补充 0.3版诞生了。。继续完善 修改。分离了灯丝 和 供电 还有音频部分
电源部分也修改 尽量整合到一起

有更新 0.3版
  继0.2版 改进更多
   预留了2个小9脚。。留着上6E2

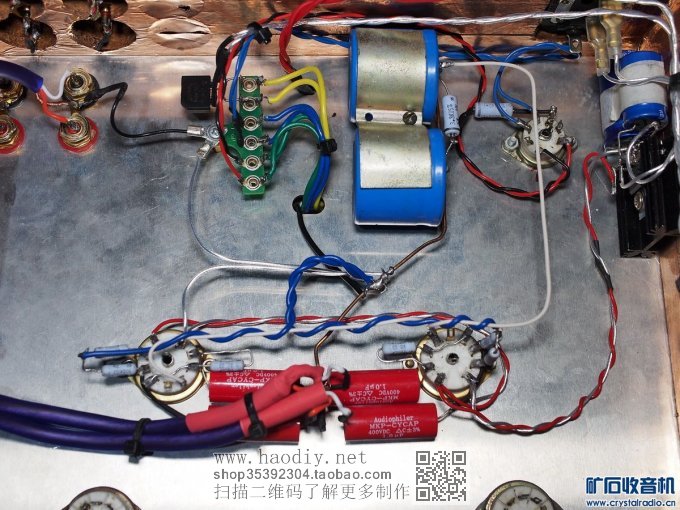

我在网上的第一个胆机贴。。自制6N3前级 还未完工【版本0.2】

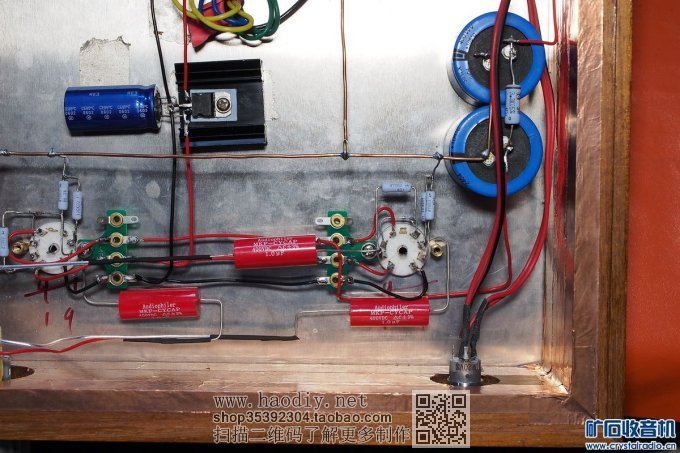

白色是高压供电
蓝色是GND 根高压缠在一起接地
红银  是灯丝 双绞线 贴地走。。
单独的银色 ...
我在网上的第一个胆机贴。。自制6N3前级 还未完工【版本0.2】
白色是高压供电
蓝色是GND 根高压缠在一起接地
红银  是灯丝 双绞线 贴地走。。
单独的银色 ...
我在网上的第一个胆机贴。。自制6N3前级 还未完工【版本0.2】

白色是高压供电
蓝色是GND 根高压缠在一起接地
红银  是灯丝 双绞线 贴地走。。
单独的银色 ...

大伙看看。这样行不行!





我在网上的第一个胆机贴。。自制6N3前级 还未完工【版本0.2】





我在网上的第一个胆机贴。。自制6N3前级 还未完工【版本0.2】
