终于绕完FU7推挽胆机的输出牛,做了些简单的测试

时间:2017-09-24 22:01来源:www.crystalradio.cn 作者:bg1trk 点击:
终于绕完FU7推挽胆机的输出牛,做了些简单的测试 ,矿石收音机论坛
FU7/6P3P推挽机输出牛,初级没有采用繁琐的左右分段绕法,4段完整的初级线圈两个中间层串联为B-P1,最内、最外层串联为B-P2。两只牛的初级每臂电阻分别为135.2--136.6、135.8--134.1,相差不大。

----------------------------------------------------------设计、测算----------------------------------------------------------------------------
数据:
P-P阻抗6.6K ,Φ0.23绕3048匝。
8欧姆Φ0.67绕118匝(次级绕3组),4欧姆83匝处抽头。

材料:
Φ0.23漆包线  600g
Φ0.67漆包线  500g
EI96型z11硅钢片5Kg,舌宽32mm,静叠厚50mm。
32*50骨架  2个,骨架绕线槽宽43.5mm,深13.4mm。
牛罩  2对
0.05变压器专用绝缘纸
0.17青壳纸
0.03m耐高温胶带

工艺:
1、层间加0.03m耐高温胶带,绕组间加耐高温胶带或0.17mm青壳纸。
2、初级线径0.23mm,3048匝分4段绕,每段762匝。每层绕152(3层)、153匝(2层),每段5层共20层。
3、次级线径0.67mm,每段118匝,绕3段。每层绕59匝,每段绕2层共6层。
4、四夹三工艺,3段次级夹入4段初级间。4个初级线圈串联,3个次级绕组并联。

验算:
窗口空间=  43.5mm(骨架绕线槽宽)* 13.4mm(深)。
初级每层匝数=43.5/(0.23*1.2)=157匝,实际每层绕152、153匝.
初级每段层数=762/152=5层
初级总层数=20层
初级总厚=(0.23*1.2+0.05)*20=6.52mm

次级每层匝数=43.5/(0.67*1.14)=59匝
次级每段层数=118/59=2层
次级总层数=6层
次级总厚=(0.67*1.2+0.05)*6=5.124mm

线圈总厚度=6.52+5.124=11.644mm
骨架深13.4mm,线圈总厚11.644mm,加6层厚0.17的青壳纸做绕组间绝缘,1.02mm,共12.664mm,能绕下。



--------------------------------------------------------------------------------实绕------------------------------------------------------------
两只牛的绝缘方式稍有差别,第一只牛倾向于多用绝缘胶带少用绝缘纸,窗口空间有富余。第二只牛完全用传统的绝缘纸和青壳纸做绝缘,正好绕满整个窗口。

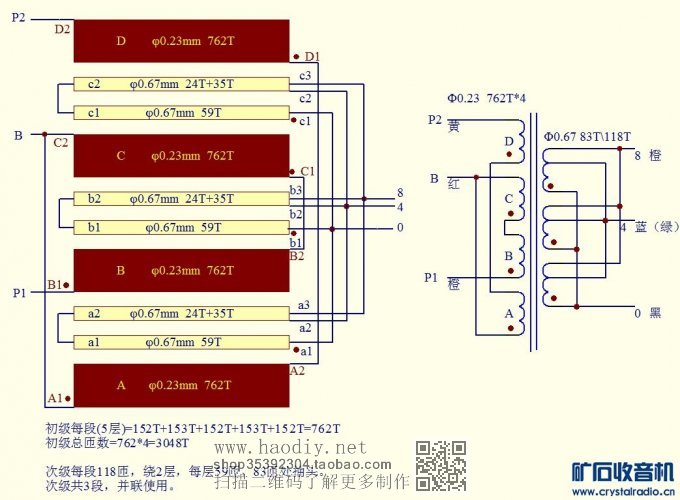

绕组参数:
终于绕完FU7推挽胆机的输出牛,做了些简单的测试

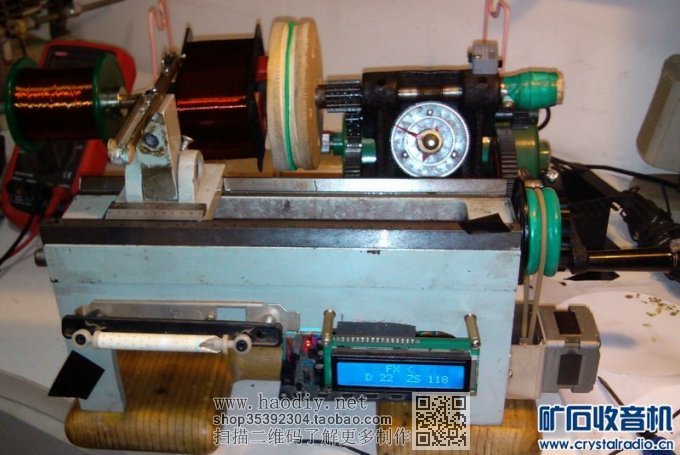

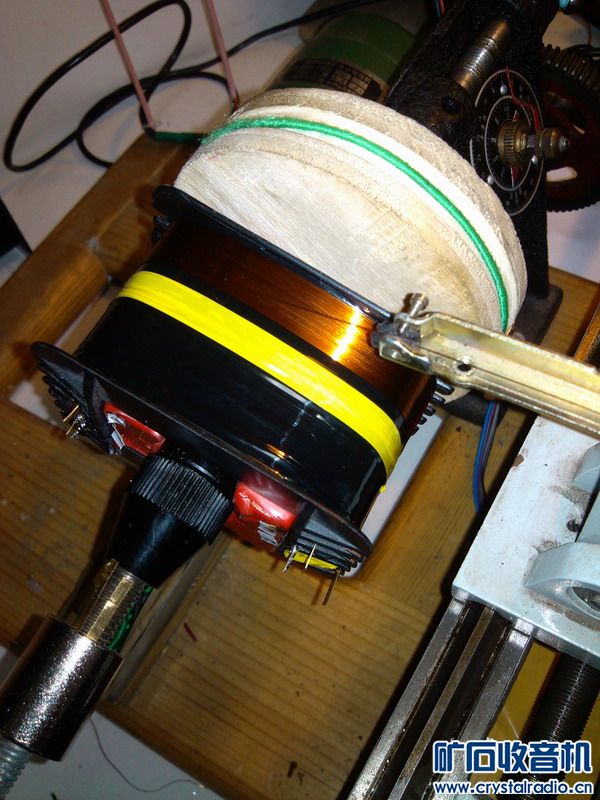

绕线:
终于绕完FU7推挽胆机的输出牛,做了些简单的测试
终于绕完FU7推挽胆机的输出牛,做了些简单的测试

插片:
终于绕完FU7推挽胆机的输出牛,做了些简单的测试

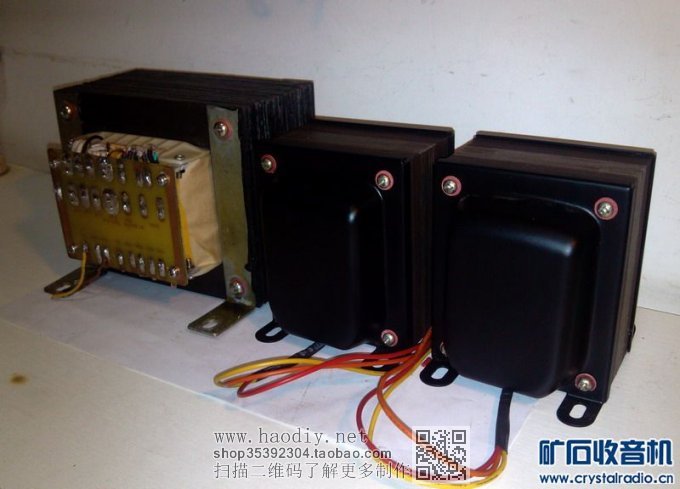

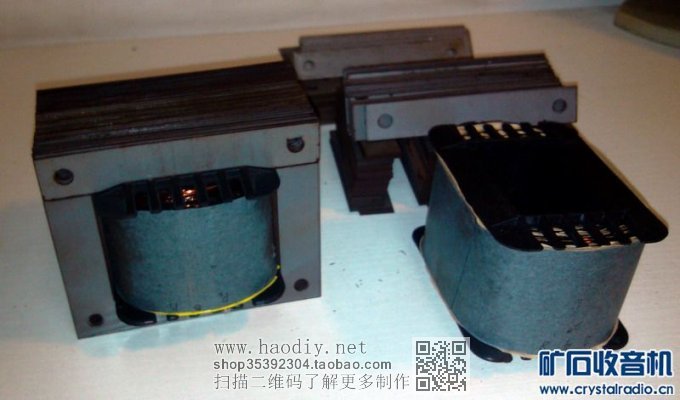

牛群:
终于绕完FU7推挽胆机的输出牛,做了些简单的测试




---------------------------------------------------------------------------测试------------------------------------------------------------------
初级直流电阻:135.2--136.6、135.8--134.1,相差不大。
次级直流电阻:0.3欧(4欧姆抽头)、0.4欧(8欧姆抽头)

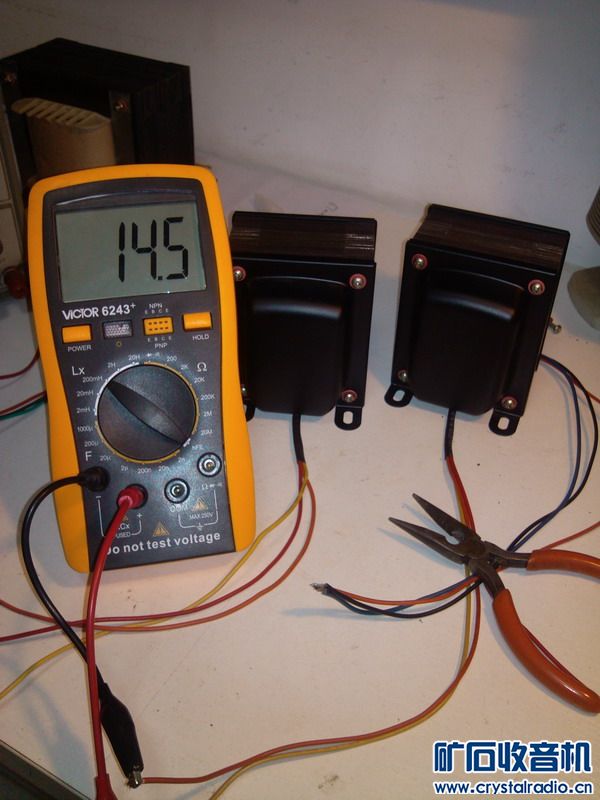

初级漏感:14mH左右
终于绕完FU7推挽胆机的输出牛,做了些简单的测试

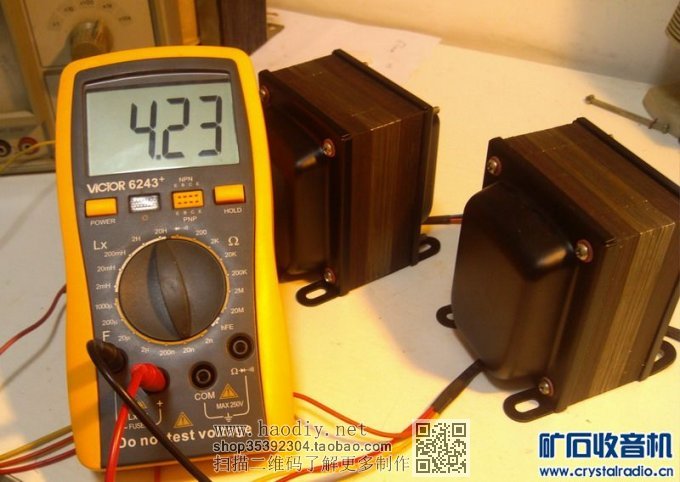

初、次级间电容:4230P(不会测分布电容,测测初次级间电容)
终于绕完FU7推挽胆机的输出牛,做了些简单的测试

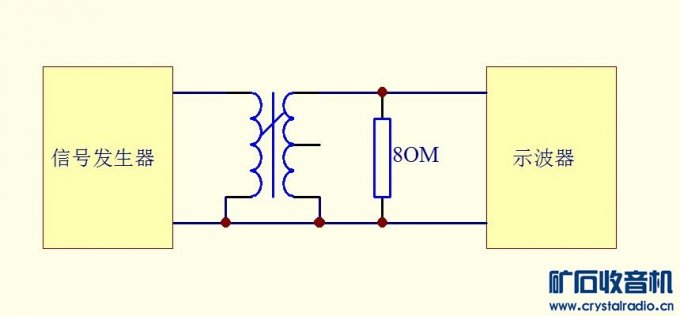

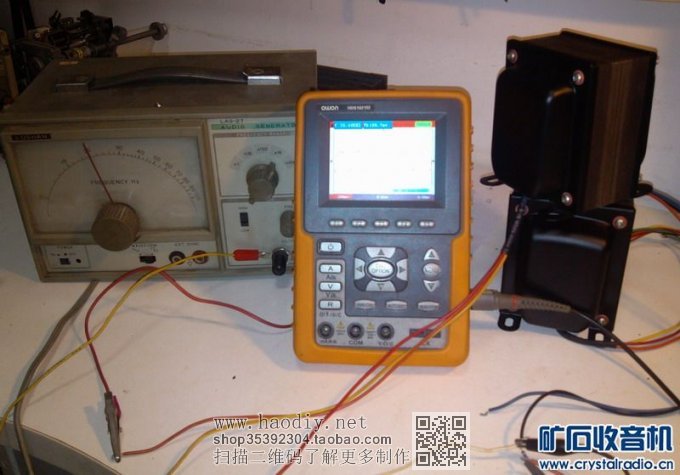

波形测试:
终于绕完FU7推挽胆机的输出牛,做了些简单的测试
终于绕完FU7推挽胆机的输出牛,做了些简单的测试

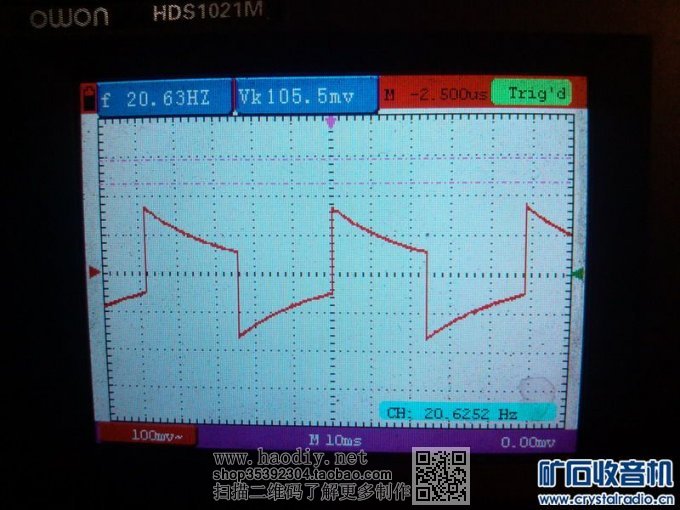

20Hz
终于绕完FU7推挽胆机的输出牛,做了些简单的测试

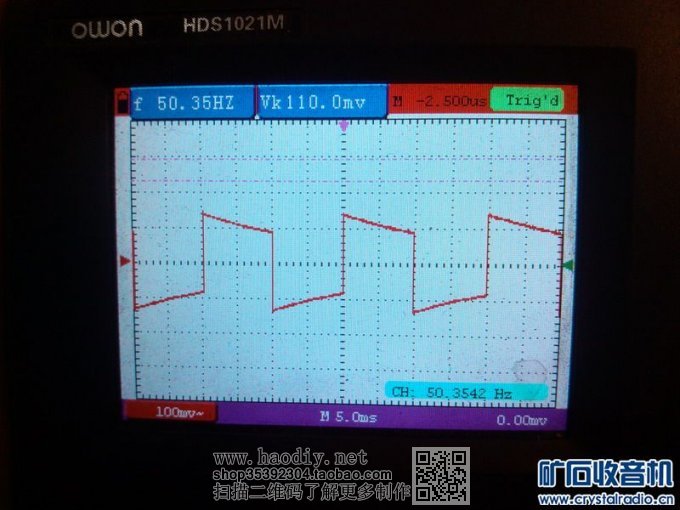

50Hz
终于绕完FU7推挽胆机的输出牛,做了些简单的测试

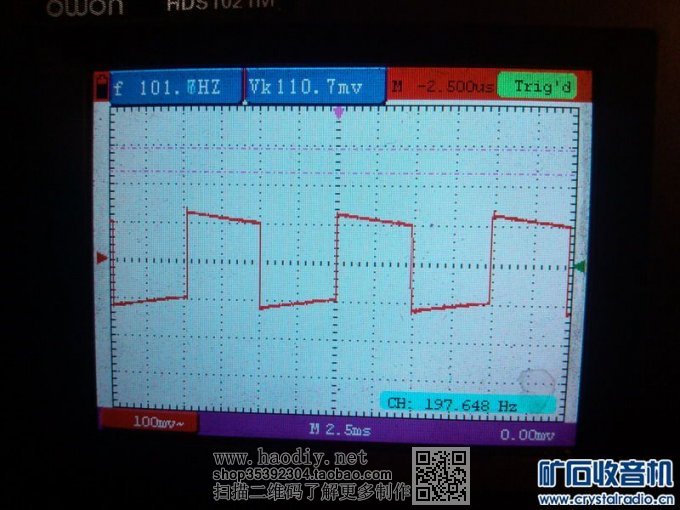

100Hz
终于绕完FU7推挽胆机的输出牛,做了些简单的测试

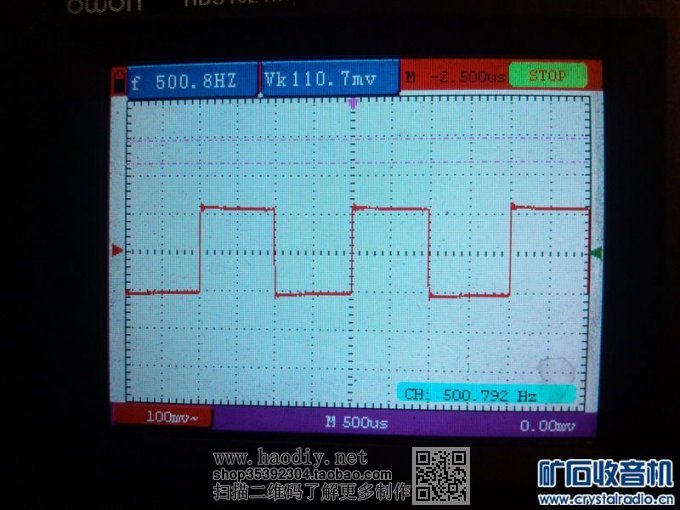

500Hz
终于绕完FU7推挽胆机的输出牛,做了些简单的测试

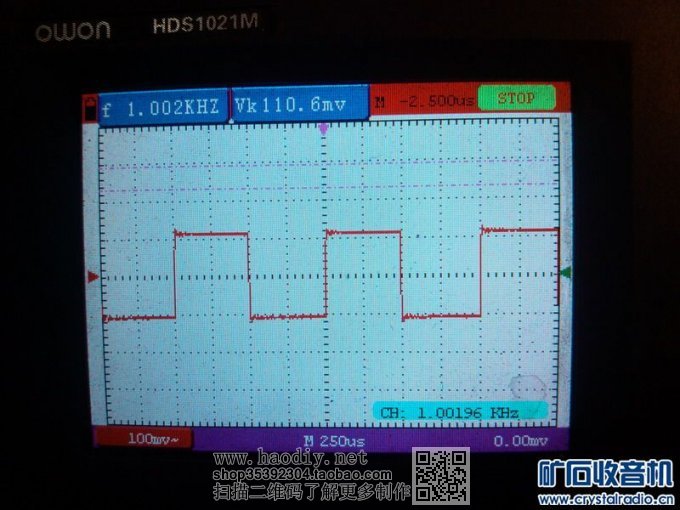

1KHz
终于绕完FU7推挽胆机的输出牛,做了些简单的测试

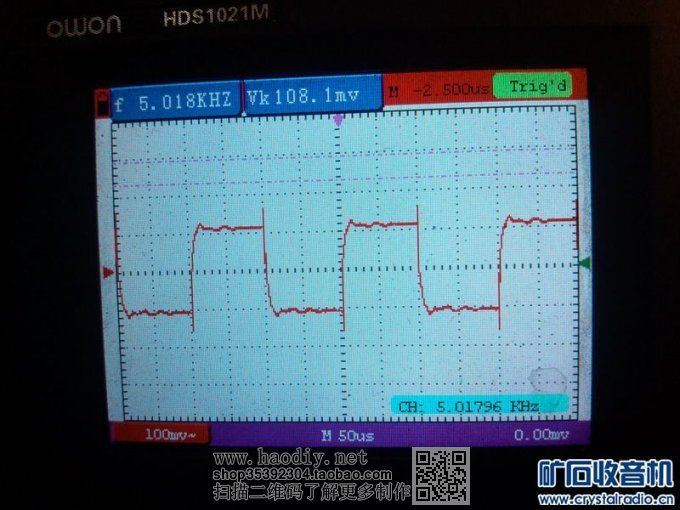

5KHz
终于绕完FU7推挽胆机的输出牛,做了些简单的测试

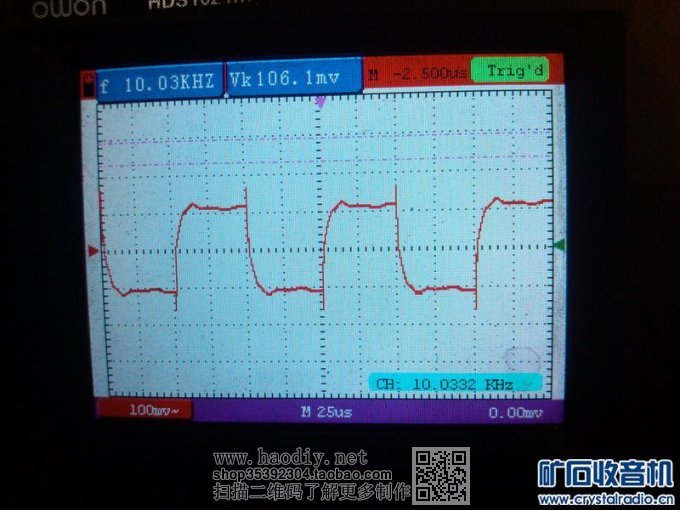

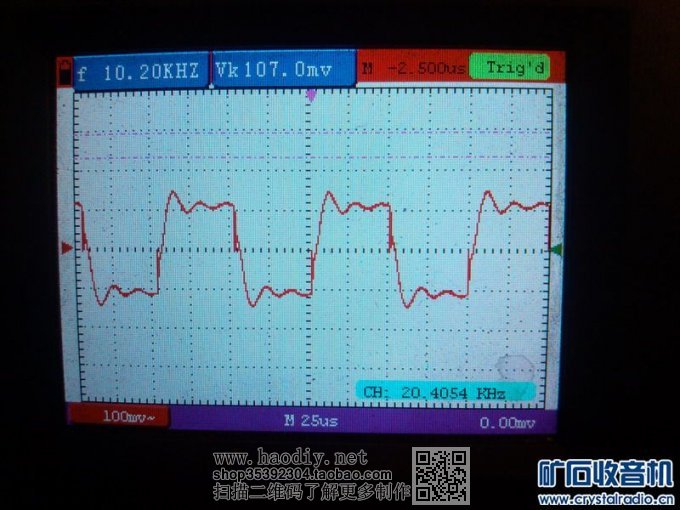

10KHz
终于绕完FU7推挽胆机的输出牛,做了些简单的测试

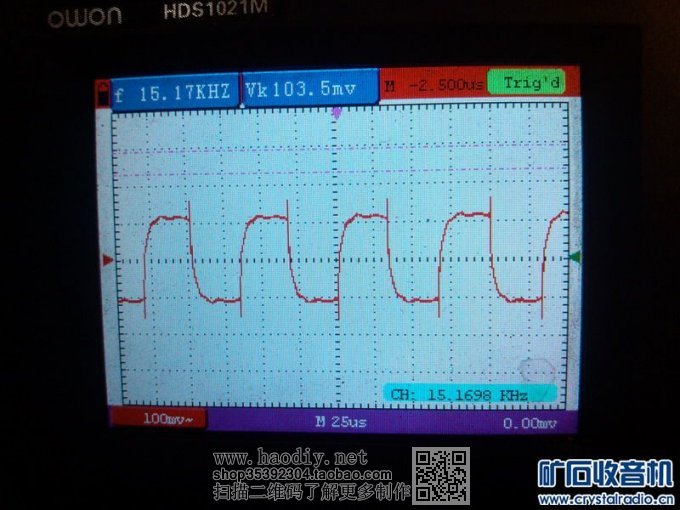

15KHz
终于绕完FU7推挽胆机的输出牛,做了些简单的测试

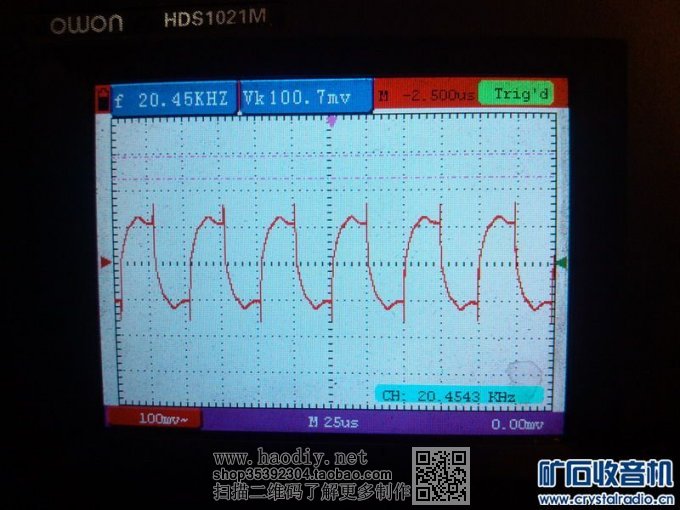

20KHz
终于绕完FU7推挽胆机的输出牛,做了些简单的测试

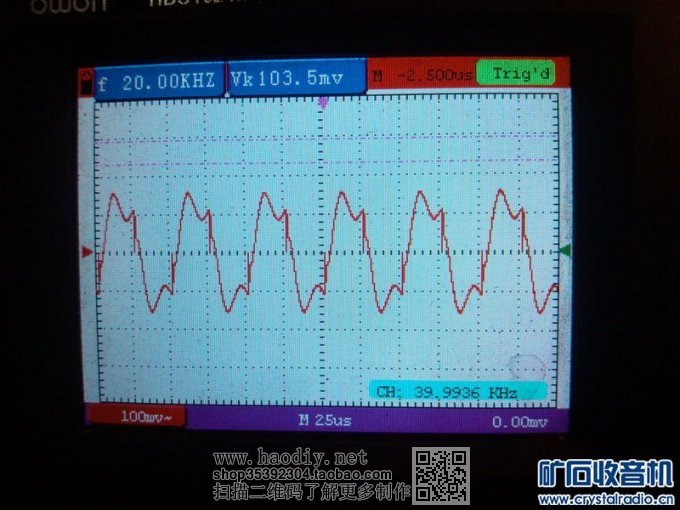

以上是用电缆纸做绝缘层的牛,下面是混用耐高温绝缘胶带做绝缘材料的牛,波形差一些。
实际听感表现怎么样还不知道,耐高温绝缘胶带做绝缘材料的牛,漏感稍微小一些、初次级间电容稍大、波形差一些。从测试结果看,聚酯绝缘膜这种材料要尽量少用。
终于绕完FU7推挽胆机的输出牛,做了些简单的测试
终于绕完FU7推挽胆机的输出牛,做了些简单的测试 (责任编辑:admin)
