【参赛】 制作一个简单易做的桌面小台锯

时间:2017-08-07 15:26来源:www.crystalradio.cn 作者:世佳电器 点击:
【参赛】 制作一个简单易做的桌面小台锯 ,矿石收音机论坛
最近迷上了模型制作 ,天上飞 的  地上跑的 水里跑的  都喜欢玩 做船经常需要切割三合板 平时做电路板也经常需要切割PCB ,一直想搞个小台锯,恰逢今天雨雪天没什么事 ,花半天时间做了个,顺便发出来参加第六次大赛吧。
物资准备  直径6MM铁杆一根 10厘米长即可(我是用一坏螺丝刀做的 刚好6MM)
                内径6MM 外径12MM 带台阶轴承2个
                空径6MM小锯片一个
                550电机一个
                2-3MM铁板(我这个是刚好有点废料利用了 ,大家可以参照实物根据需要选材)
                皮带轮(用一节合适的塑料棒中间钻6MM孔 装上后用电钻带动,然后刀片靠上去车出皮带沟)
所需用到的工具  角磨机 手电钻 6MM丝板 扳手 18MM开孔器(电机台阶位需要用到)丝攻一个(固定台面铁板用)
  下面就看图吧 很简单 也没什么好解说的了 ,一看就明白

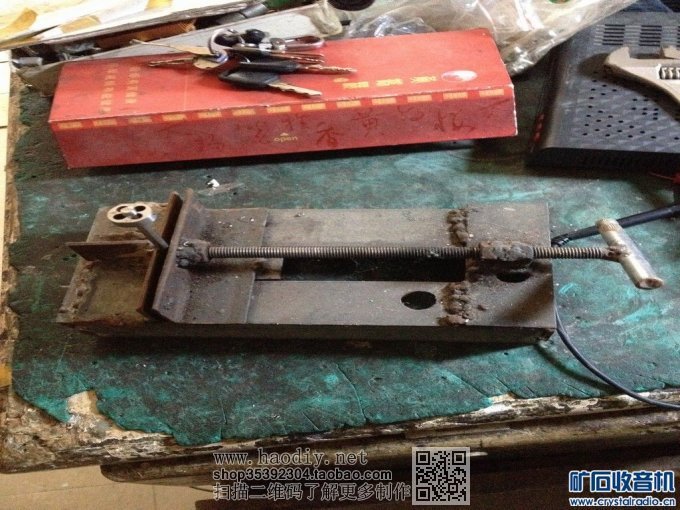

1  铁杆2头攻丝 用来固定皮带轮和锯片
【参赛】  制作一个简单易做的桌面小台锯

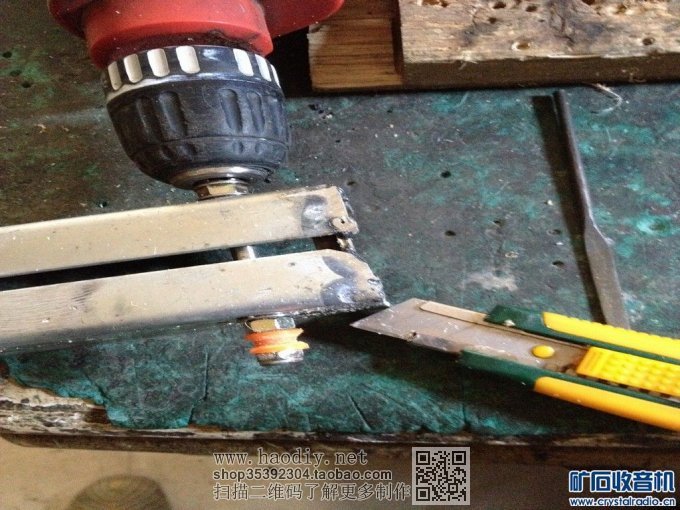

2 在焊好的铁架上左右对称钻12MM的孔 装轴承,轴承带台阶 从外往里装  然后上颗螺帽定位后中间再装上锯片或皮带轮在上另一颗螺丝,图上是刚给皮带轮开槽完毕
【参赛】  制作一个简单易做的桌面小台锯

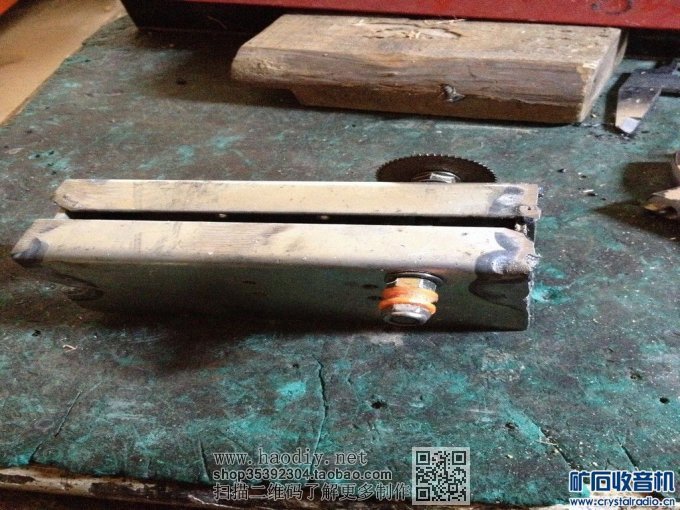

3 装好后的样子
【参赛】  制作一个简单易做的桌面小台锯

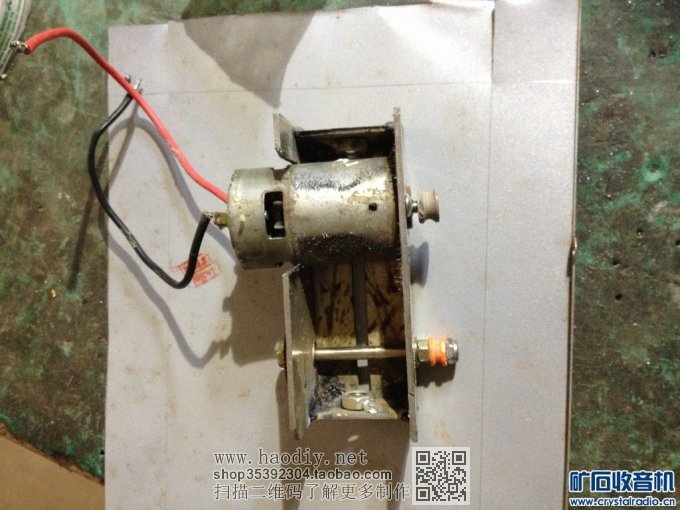

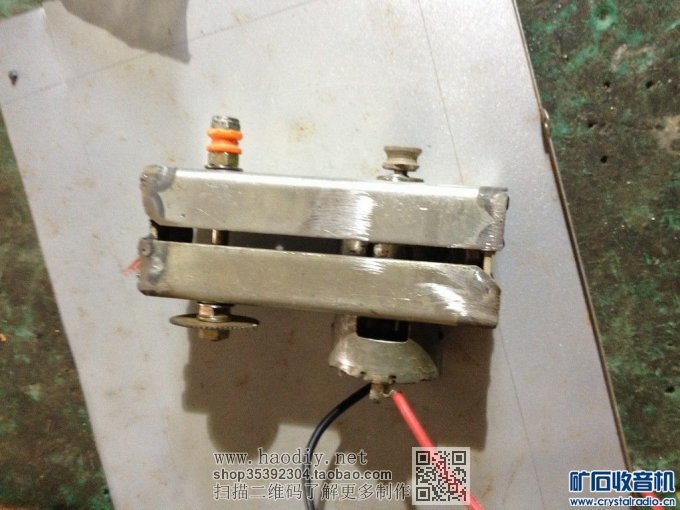

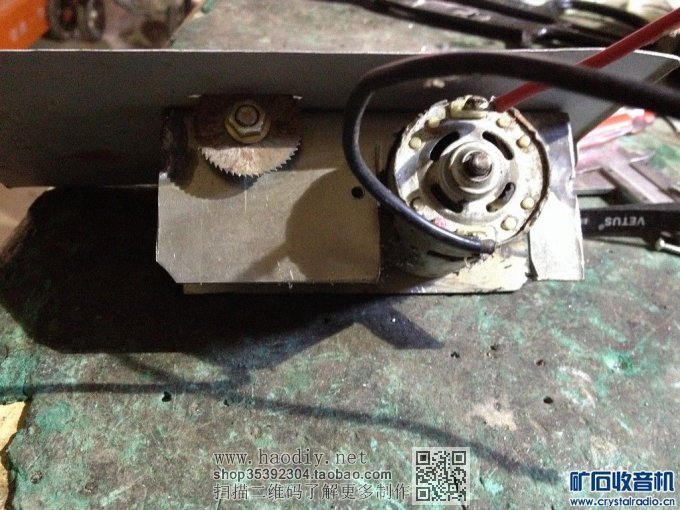

4 装电机
【参赛】  制作一个简单易做的桌面小台锯
【参赛】  制作一个简单易做的桌面小台锯

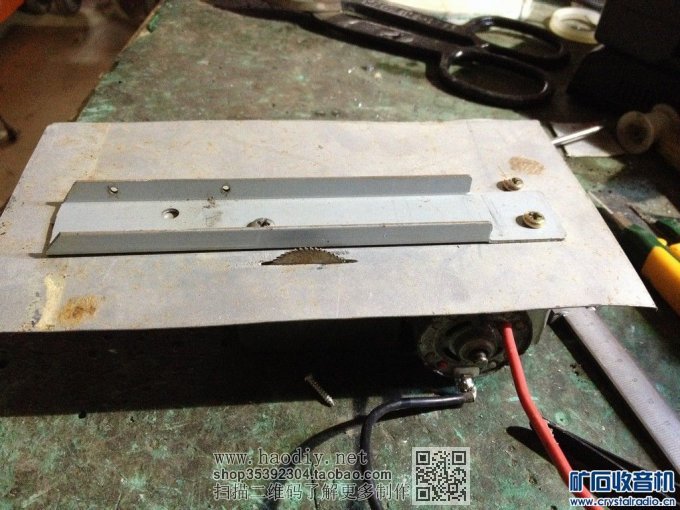

5 完工 如果需要割面积大点的东西,台面需要换稍厚的 然后上沉头螺丝就可以了,我这个是就地取材剪的一块DVD盖子
【参赛】  制作一个简单易做的桌面小台锯
【参赛】  制作一个简单易做的桌面小台锯
