【ATX改可调PCB 】   综合整理   自激

时间:2017-07-31 20:59来源:数码之家 作者:lone-lin 点击:
有坛友已经开了一个讨论群群号:195657531PCB组装 http://bbs.mydigit.cn/read.php?tid=943243 ATX维修 http://bbs.mydigit.cn/read.php?tid=938412 ATX改装 http://bbs.mydigit.cn/read.php?tid=922859 猪蹄煮不烂坛友写的改装篇有详细的取样电阻取值方法(
有坛友已经开了一个讨论群
群号:195657531

PCB组装   http://bbs.mydigit.cn/read.php?tid=943243
ATX维修   http://bbs.mydigit.cn/read.php?tid=938412
ATX改装   http://bbs.mydigit.cn/read.php?tid=922859

猪蹄煮不烂坛友写的改装篇
有详细的取样电阻取值方法
(标有※号的电阻)
http://bbs.mydigit.cn/read.php?tid=339609


说一下PCB已知的 错误。。
上一个帖子已经说了  但还有个错误
A是调压   V是调流
我标反了
【ATX改可调PCB 】   综合整理   自激

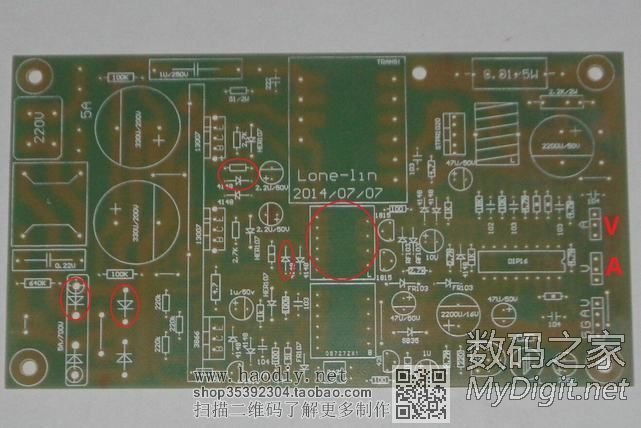

红圈处已经在上个帖子说明

还有就是一些孔小了要扩大才行
第一次打样PCB 希望大家理解

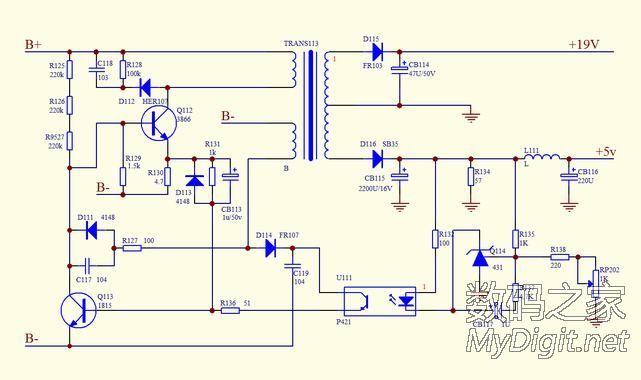

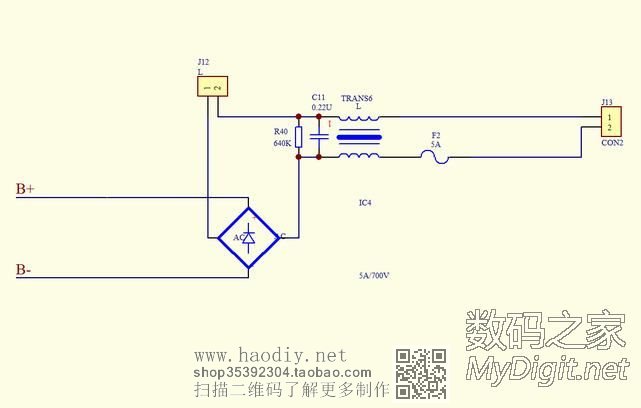

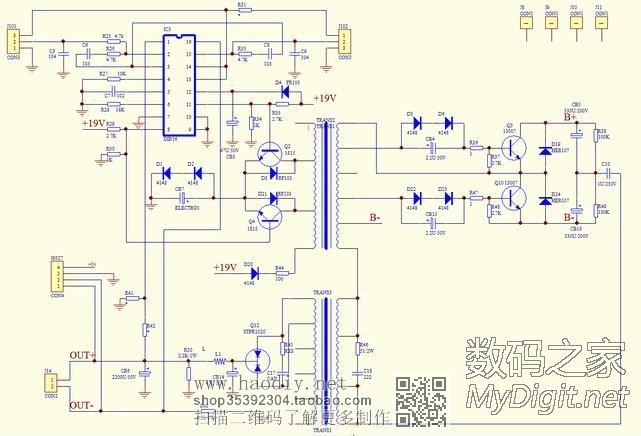

这是电路图
【ATX改可调PCB 】   综合整理   自激 【ATX改可调PCB 】   综合整理   自激 【ATX改可调PCB 】   综合整理   自激

要是看不清楚的可以找我要原件
压缩文件太大上传不了
























前段时间以为有人需要ATX电源板
就去收了20多块回来  谁知道没人要

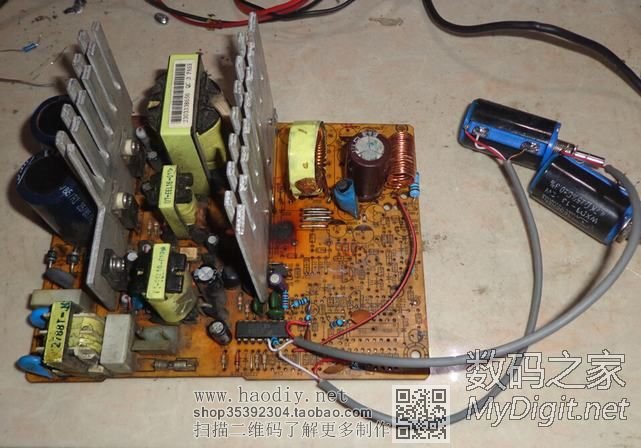

现在趁有空拿了一块ATX板来改
其实也不是那么难
手头已经没有0.01欧姆的电阻了
铜线绕个扼流圈  一样可以用

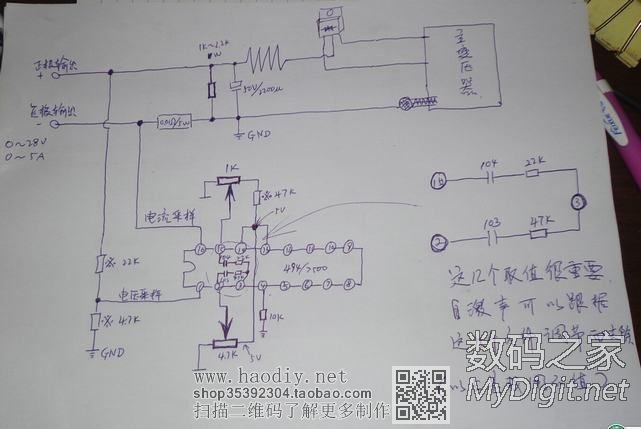

手画一张图供大家参考
【ATX改可调PCB 】   综合整理   自激

【ATX改可调PCB 】   综合整理   自激




不知道改好的有没人要






百度网盘
PCB资料http://pan.baidu.com/s/1s6oCe

长城原理图http://pan.baidu.com/s/1qWv182w




我也把我DIY常用到的软件分享上去了


keil uvision4破解版  中文版
(已有注册器 注册了还可以用到2020年)
http://pan.baidu.com/s/1o6NpV1w


TKStudio   这个是免费中文版的
http://pan.baidu.com/s/1mgoij8W



proteus7.10   电子电路仿真软件
http://pan.baidu.com/s/1CjftG



protel_99se 全汉化版
http://pan.baidu.com/s/1pJ0nqJL



Multisim  电子电路仿真软件
http://pan.baidu.com/s/1hqgOLKS



Altium Designer10 破解版
http://pan.baidu.com/s/1gdoYrgZ




都是中文版的   如果需注册的  注册器也压缩在里面   这些都是可以正常使用   反正我是用着的

因为从小到大文科和语言表达能力很差
所以本人只能用中文软件







注意:  再更新一个错误
【ATX改可调PCB 】   综合整理   自激

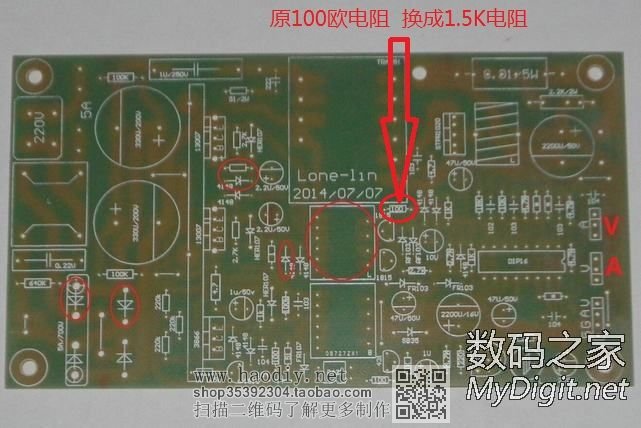

中间变压器附近的一个100欧电阻请换成1.5K电阻 (1K-----2.2K都可以用)




再更新  自激处理方法
看图应该理解了
【ATX改可调PCB 】   综合整理   自激

【ATX改可调PCB 】   综合整理   自激

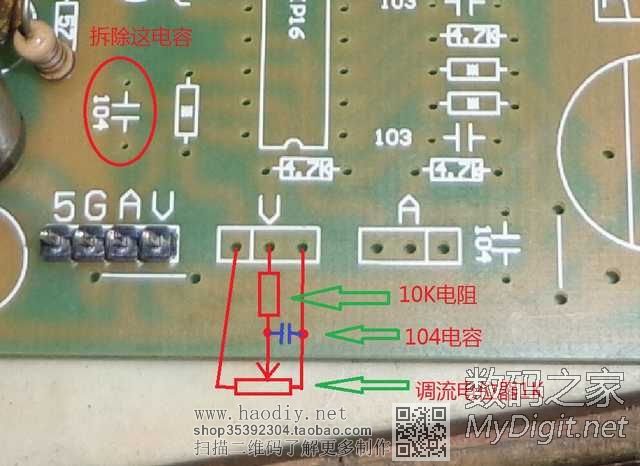

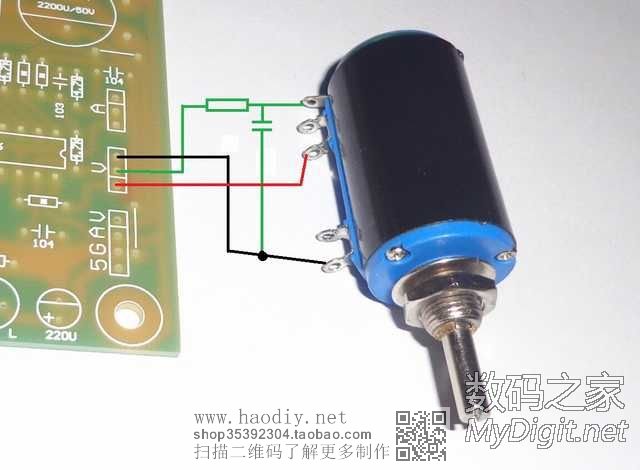

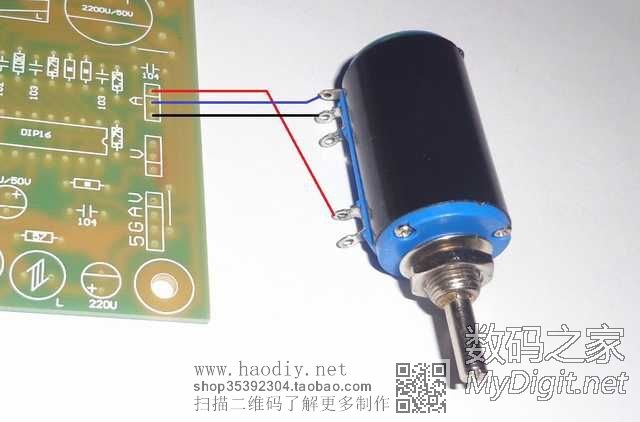

更改后  电压电流电位器的接法
【ATX改可调PCB 】   综合整理   自激

【ATX改可调PCB 】   综合整理   自激

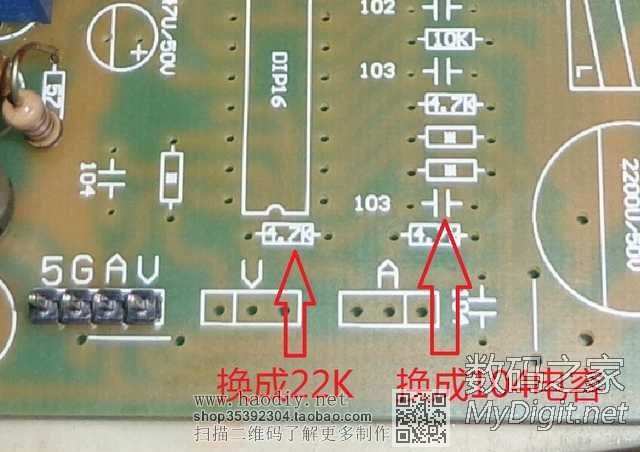

常见自激处理方法
【ATX改可调PCB 】   综合整理   自激【ATX改可调PCB 】   综合整理   自激
