6bm8 2w 迷你胆机

时间:2017-08-14 16:38来源:www.crystalradio.cn 作者:wtong 点击:
6bm8 2w 迷你胆机 ,矿石收音机论坛

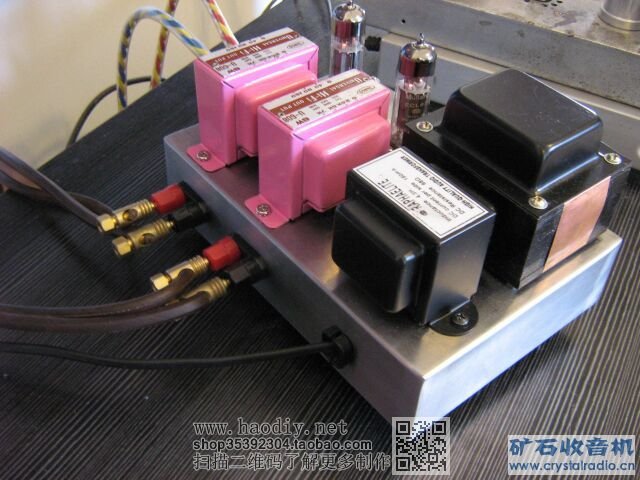

变压器是日本二手小单端输出,外观很脏啦,我花3元买了一瓶稀料洗掉油漆,用砂纸打磨好,喷上了花8元钱买来的一罐自喷漆,粉红色的,卖家说是叫桃红色.顺便说一句,原来这变压器引线是从上面出的,我把它转了个方向从下出,因为初级有高压,总是不安全的,尤其是我家目前还有个看到啥奇怪东西都愿意用小手指捅一捅的家伙,想想都觉得恐怖了.

机壳就是周末在家吃过中饭,喝茶的时候突然想到的主意,马上赶到建材市场,按曾经计算好的尺寸找家不锈钢加工店铺弄的,买材料加上加工费共要了我120块钱,真是无良商人,总面积不到0.1平方米,1.2mm厚的不锈铁板,是201并非403.其余开孔什么的是拿到公司请设备部工具组师傅们完成的.

所有零件都是从网上买的,电阻2W实在太巨大了,看着就头疼.焊接共计花了半天多一点.线路太过于简单,机壳太小,零件太大,所以就随意搭棚了,但大原则是遵守的,所以噪音满意,只是贴近嗽叭可闻.

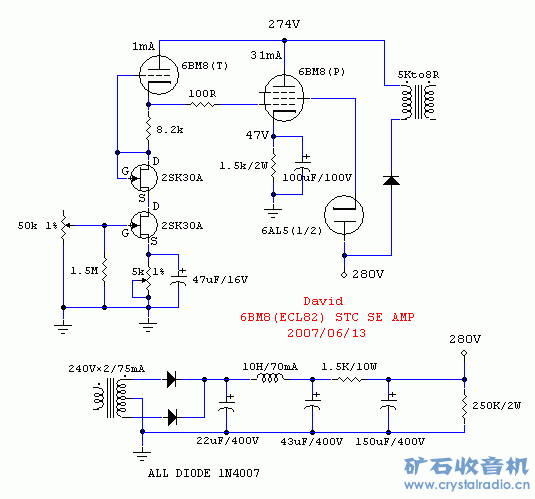

线路是选自大卫论坛的大卫的6bm8 stc ver.1线路. 对此线路我不多做介绍, 有兴趣的可到大卫论坛看, 从理论到实做都有. 而我做过之后认为,从制作角度除非犯下了低级错误,否则成功率是100%.声音就超过我的预期,从音色上及推动能力上都比我预期的好. 2W的输出在我20平米的厅中推世霸小协奏曲完全没有问题. 而声音嘛, 就自认为比原来的6p14 pp要好, 这也说不清楚, 不清楚是这台真好, 还是原来的太烂.

传说这机器对零件选择很宽松,高价低价的零件在线路中表现差异不大,如果真是这样,那可对不少发烧友是福音. 看看图吧.
6bm8 2w 迷你胆机6bm8 2w 迷你胆机6bm8 2w 迷你胆机6bm8 2w 迷你胆机6bm8 2w 迷你胆机6bm8 2w 迷你胆机
6bm8 2w 迷你胆机6bm8 2w 迷你胆机

对于线路,有人说好有人说不好,大卫就说表现不错,hifidiy的j版主就说这线路很糟糕.各人意见不同吧,我就认为表现满意.线路好坏我就不发表意见了.小机器,很可爱.看看下图,是真的很小吧.
6bm8 2w 迷你胆机
