6p1单端请教!

时间:2017-08-14 16:35来源:www.crystalradio.cn 作者:潇潇风雨 点击:
6p1单端请教! ,矿石收音机论坛

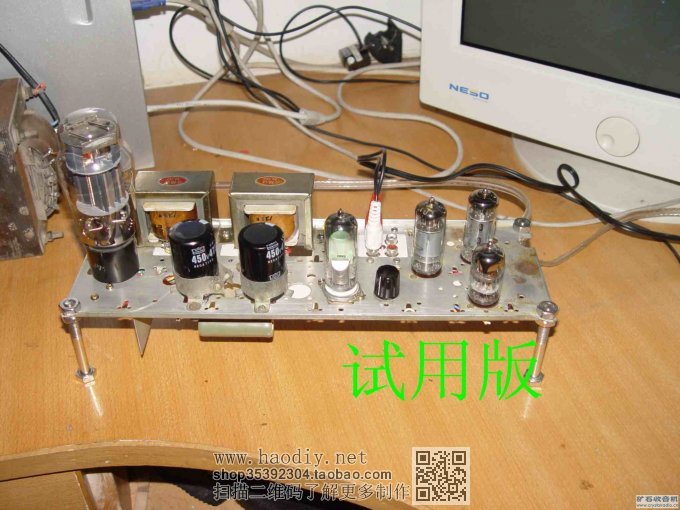

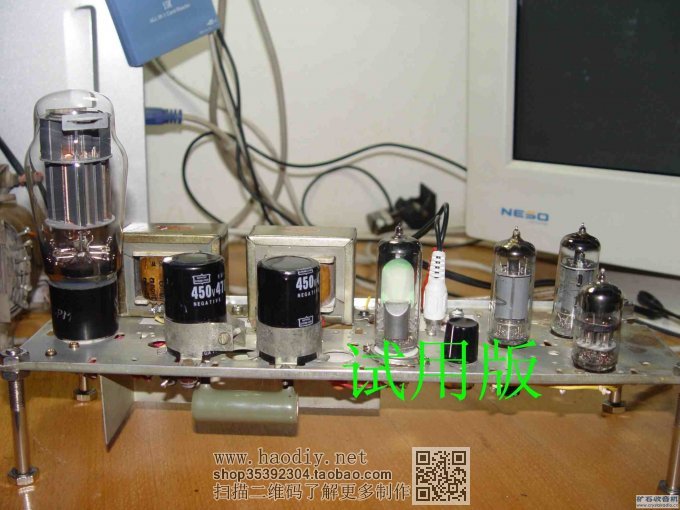

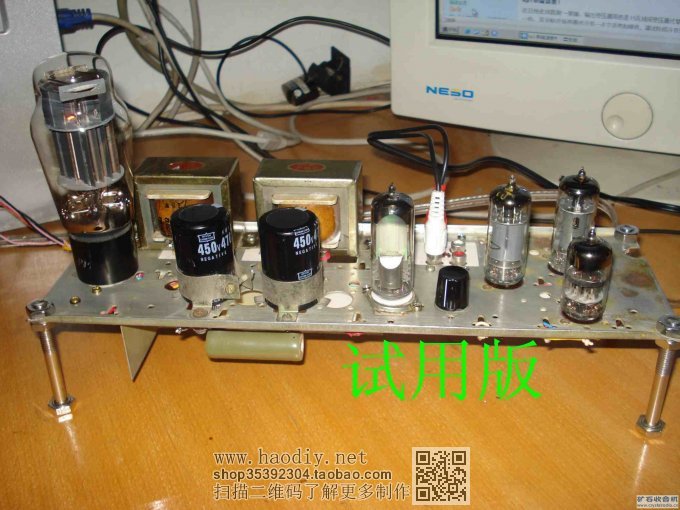

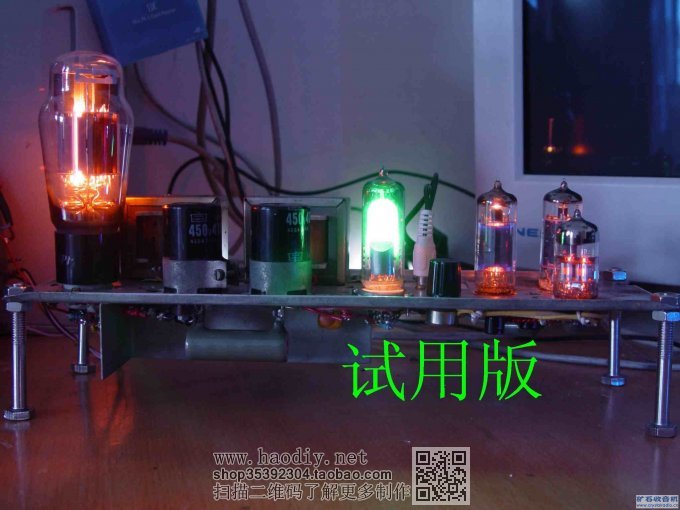

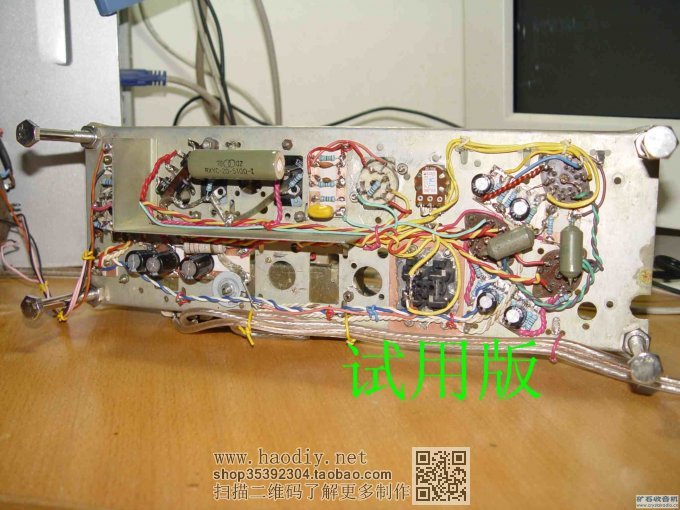

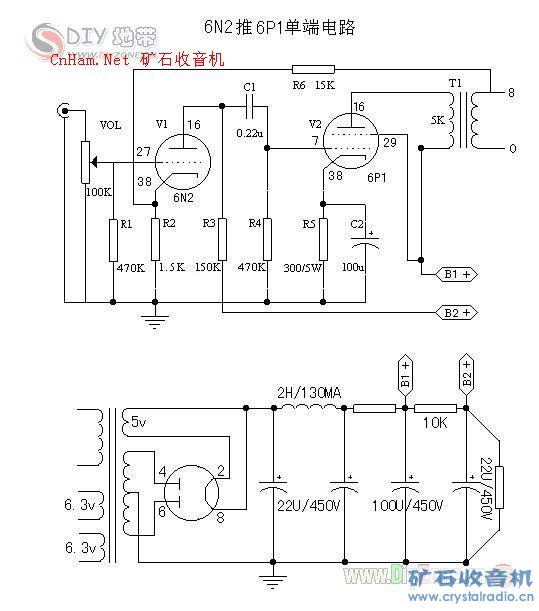

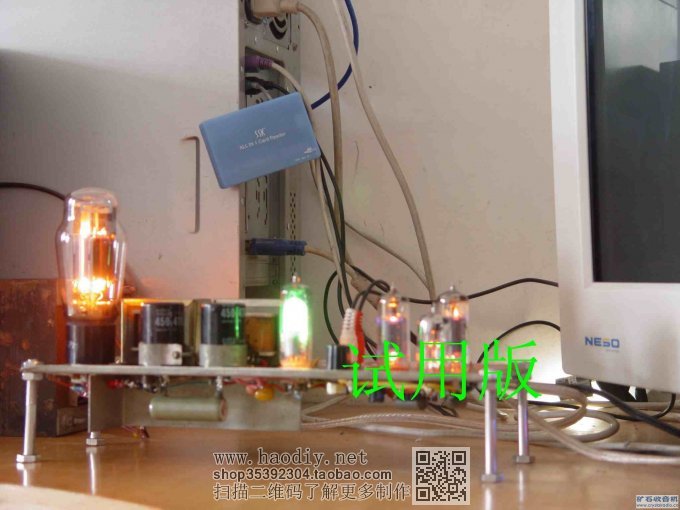

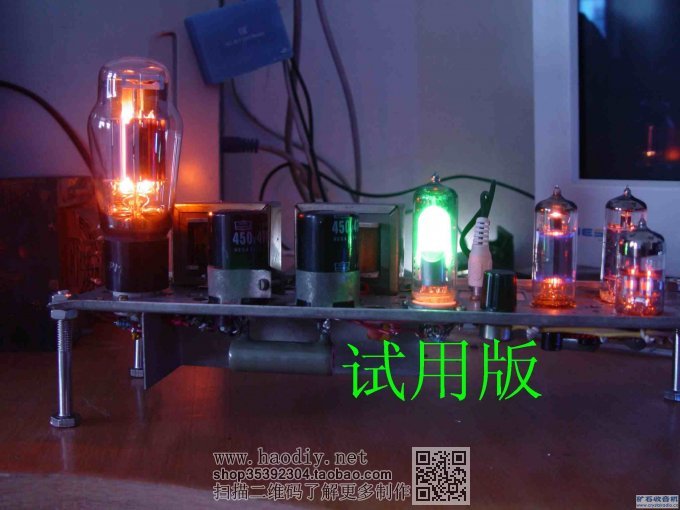

近日按此线路做一单端,输出变压器用的是15瓦线间变压器代替,听人声和索尼G88组合的音质没有什么区别,好像还耐听一些,耳朵贴近扬声器也没有一点交流声和噪音。调试阶段没有装反馈电阻R6,这个电阻的作用是什么(我是笨鸟),不装可以吗?现在的功率也可以,在15平方的房间开9点左右的音量也很响了!明天上图(用6E1做电平显示,很好看的)

[ 本帖最后由 潇潇风雨 于 2008-4-3 19:08 编辑 ]
变压器, 索尼, 扬声器





6p1单端请教!





6p1单端请教!





6p1单端请教!





6p1单端请教!





6p1单端请教!





6p1单端请教!





6p1单端请教!





6p1单端请教!
