Tips：本帖比较长，文字超过6000字，图片总共108张，希望各位朋友有点心理准备。  前言： 发这个帖子的原因说起来有点话长，之前曾给自己的优利德UT33D改造9V升压板+锂电池供电，我的朋友看到之后也很喜欢，本来要送他一套升压板，但他坚持要自己DIY，以证明他宝刀不老。  朋友回去之后按图索骥改造了他的万用表，改造完成之后万用表测量精度什么的倒是正常，但却有个奇怪的现象：当万用表蜂鸣档短路的时候，蜂鸣器会发出连续有规律的“嘀嘀嘀”的电流声，换成6F22电池后声音消失，所以问题可能出在DIY的升压板上了。  朋友拿着表和升压板过来让我帮忙看看，说如果是表的问题就帮他买块新的万用表，他确实很想用锂电+升压供电（他的电池消耗比我厉害）；如果是升压板的毛病就找找原因想想办法解决问题。于是我就把他DIY的升压板安装到我的UT33D上，读数什么的都正常，而蜂鸣档短接的时候确实有电流声但是比较微弱，但在朋友的万用表上那电流声简直就像摩斯码发报机一样响亮。  看来电流声和万用表的蜂鸣器也有一些关系，朋友于是让我帮忙买块新表，然后继续改造锂电升压，于是就有了下面这块万用表： ---------------------------------------华丽的分割线-------------------------------------- 正文开始： 1、国产的华创万用表，几十块钱的表，朋友看中这个了
2、灯！等灯等灯～～这是一块红彤彤的大红表啊！话说要是结婚啊、本命年啊什么的，这大红表是最合适的了！！

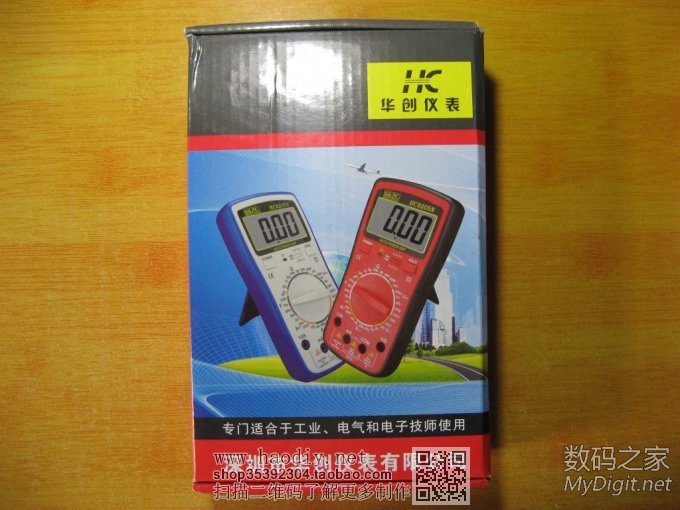

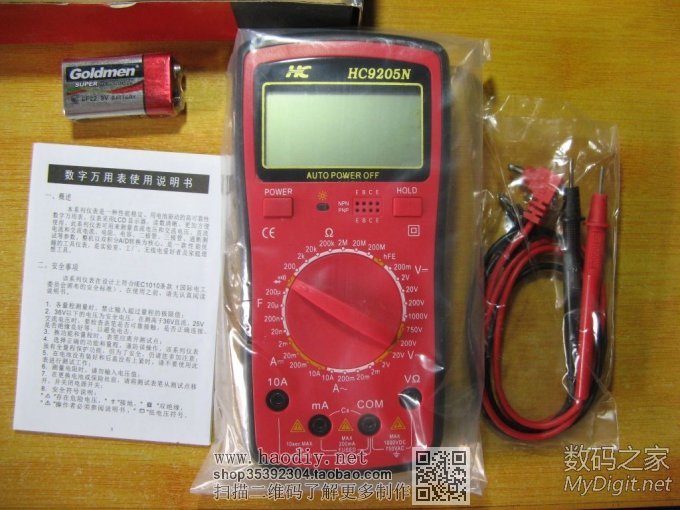

3、全新的表，还没开封

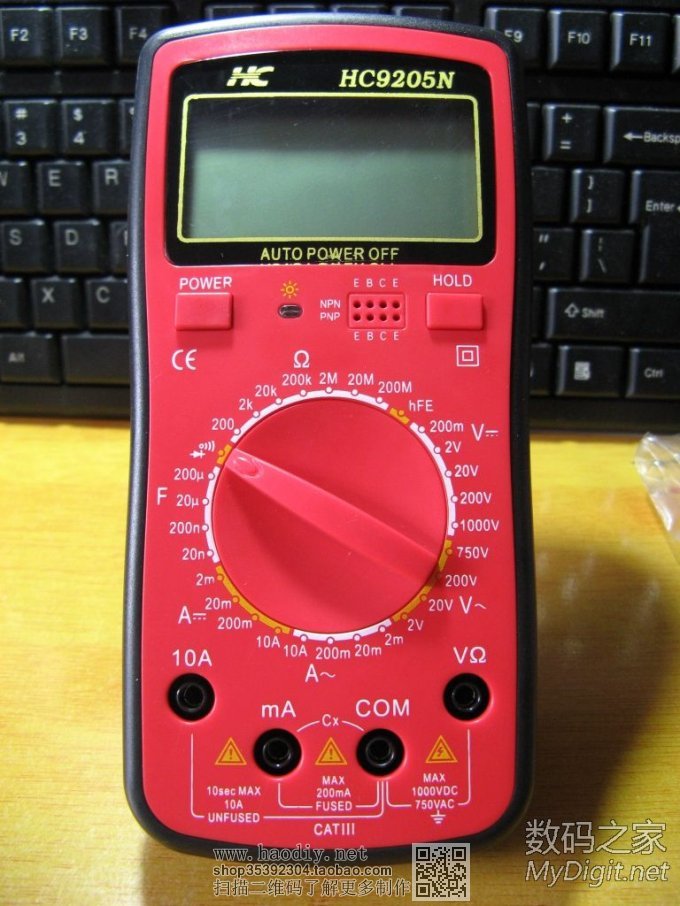

4、取出大红表，这颜色还真是喜庆啊！结婚啊、本命年啊必备的标配啊！  表的功能方面还是比较齐全的，朋友当时挑选的时候也是看中了这一点。

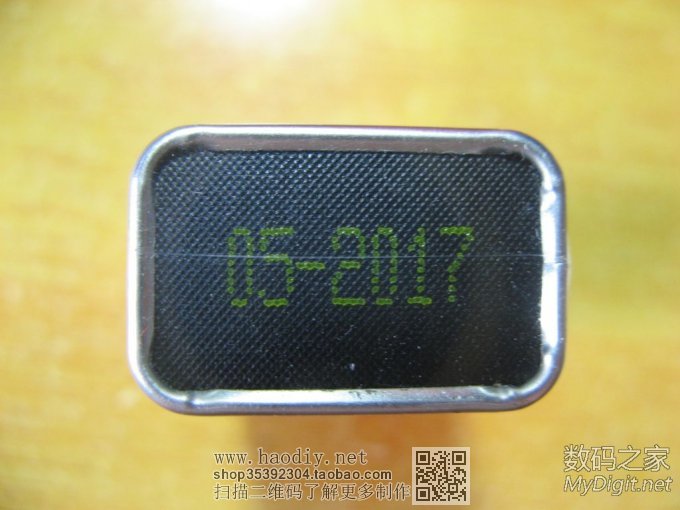

5、随机附带的电池，日期是很新。

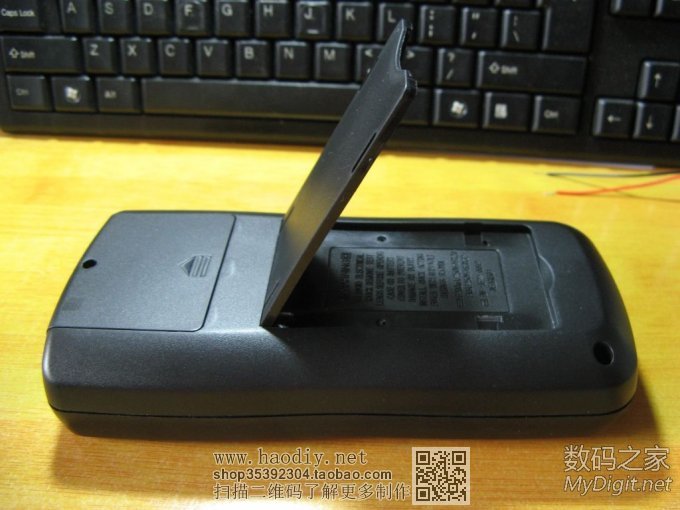

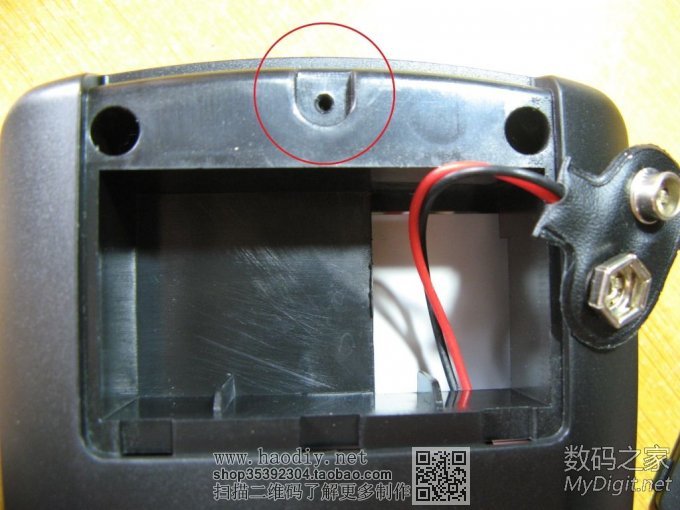

6、先安上电池再说～电池仓盖的螺丝孔，做工还是简陋了，胜利的便宜表这地方至少也有个铜螺母吧。
7、支架打开的样子，角度还是比较合适的。

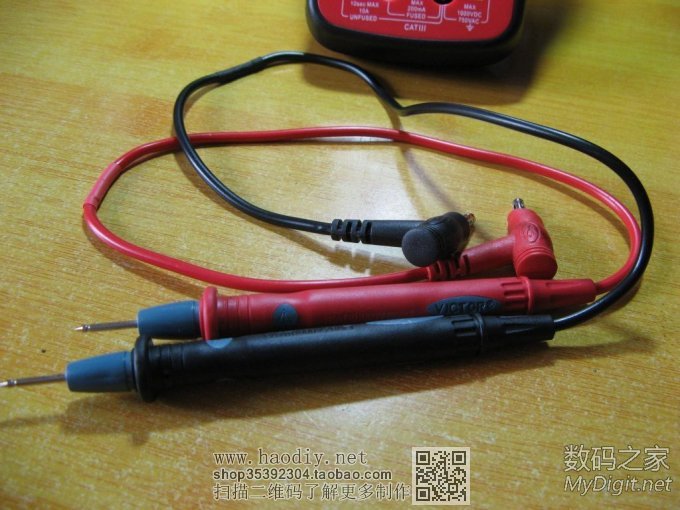

8、随机附带的表笔，做工只能说实在太一般了。

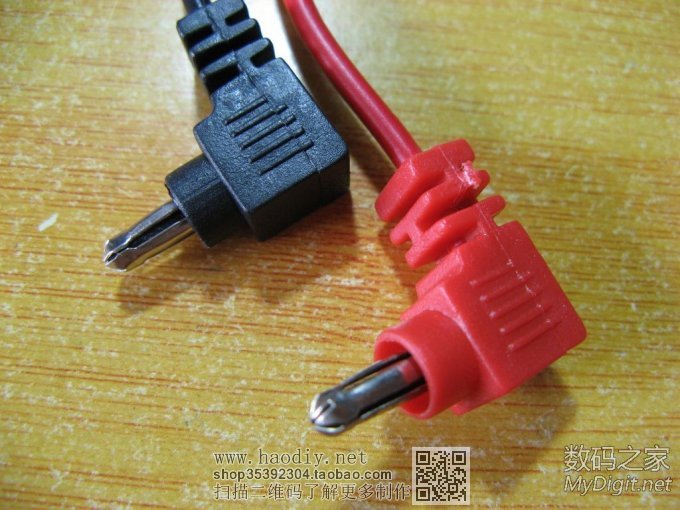

9、香蕉头特写～卖自行车的不会给你配V8涡轮增压的，放心放心

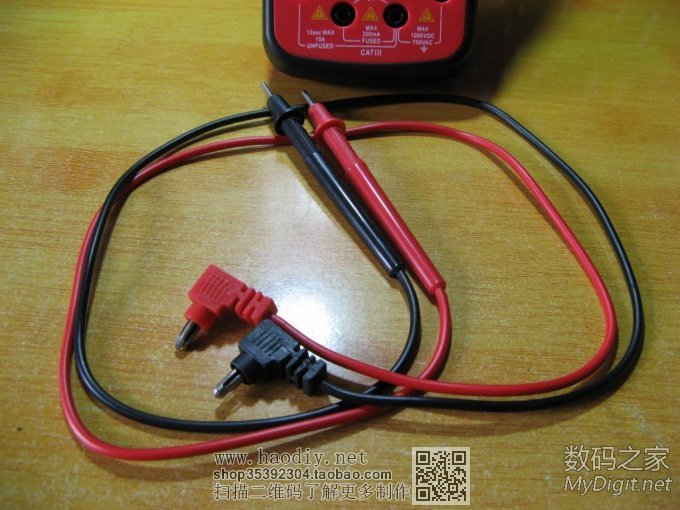

10、准备送给朋友一副新的短版表笔（自己截短的），用于替代原厂寒酸的表笔。
11、嗯，这样搭配还像点样子嘛

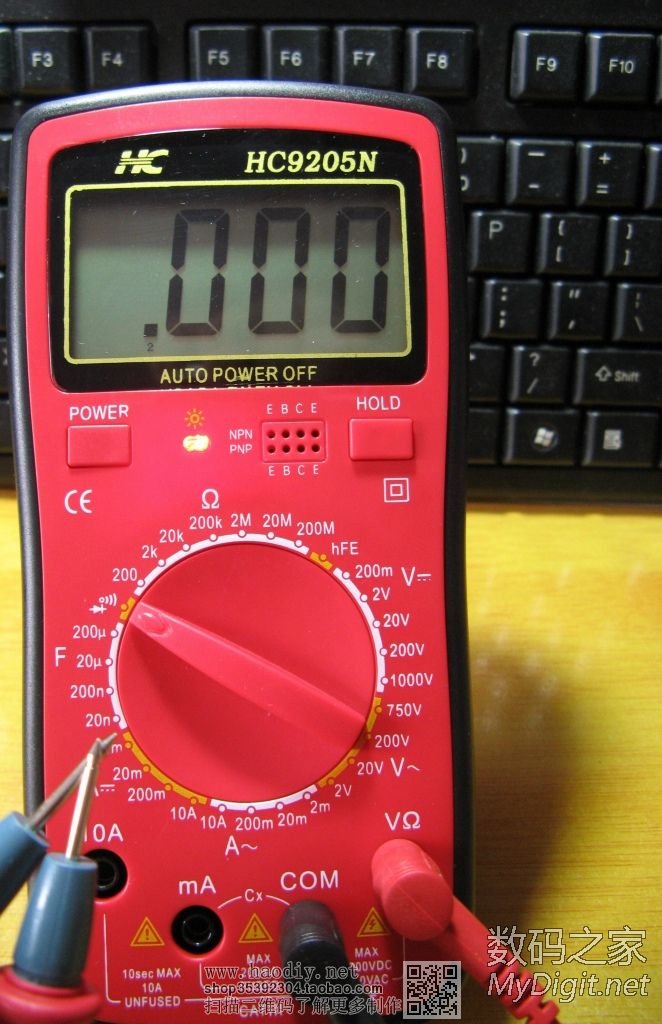

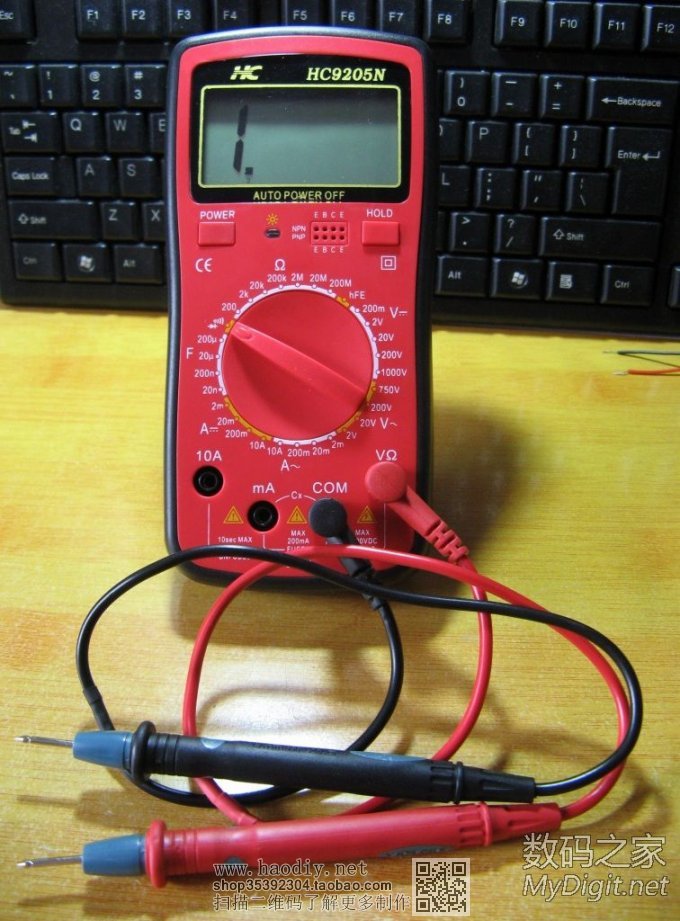

12、短接表笔看看显示如何

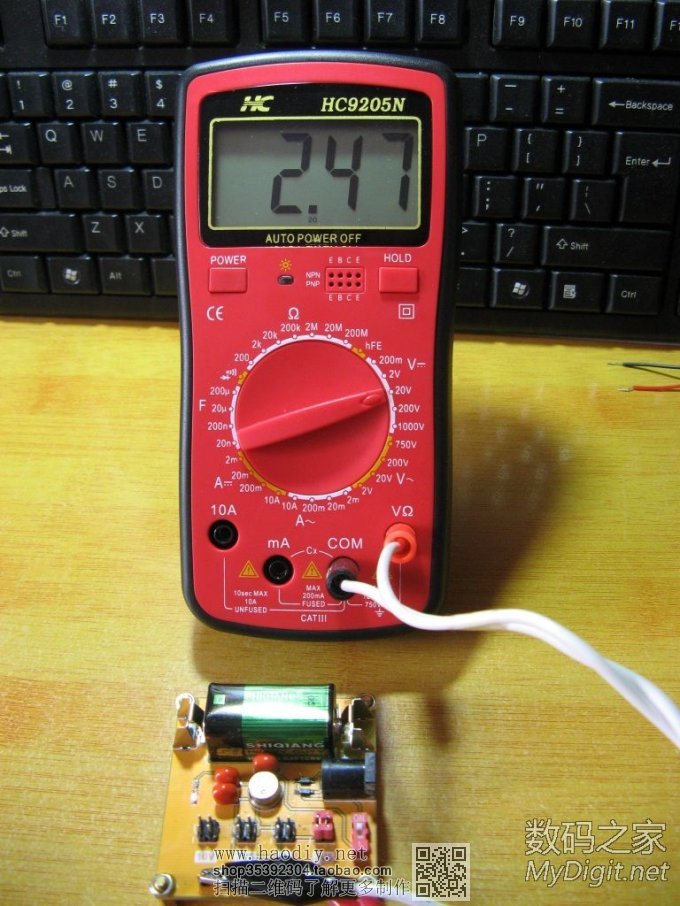

13、然后上自己的AD584L电压基准测试，基准是用安捷伦34401A台表标定好的 2.5V时显示2.47V，这精度有点失望啊

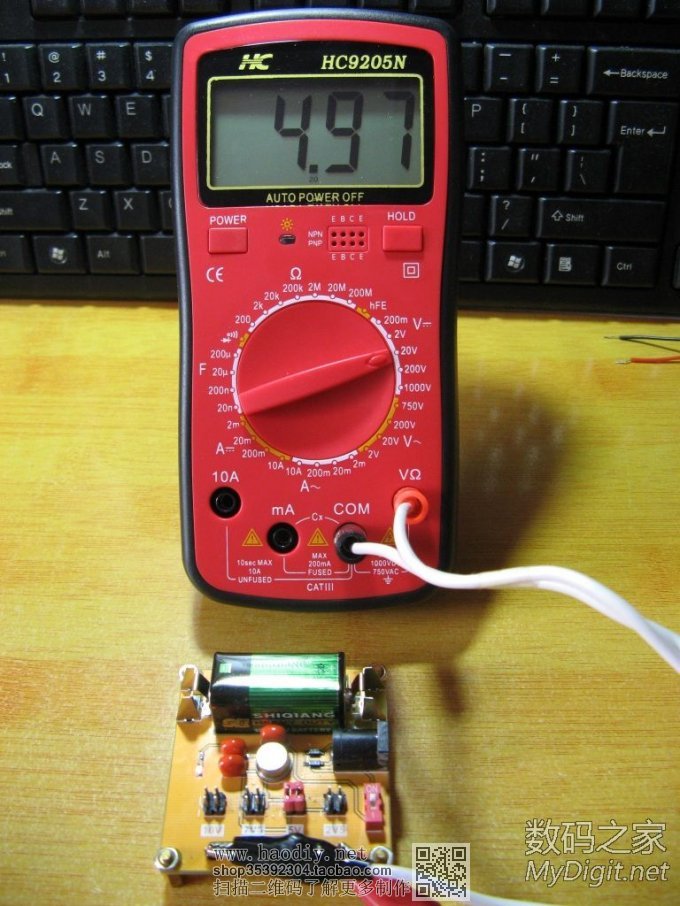

14、5V时显示4.97V

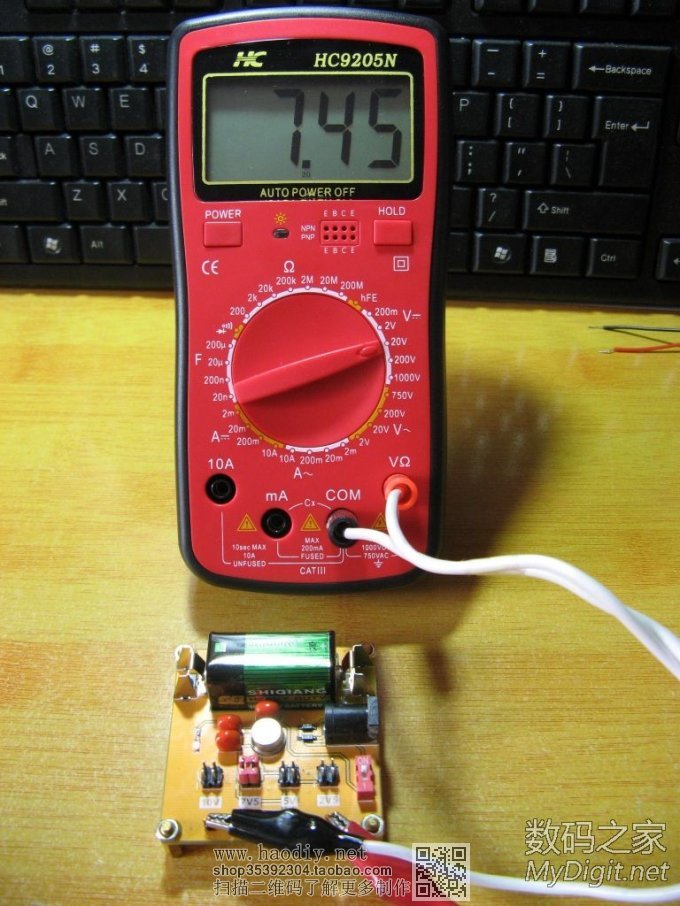

15、7.5V时显示7.45V

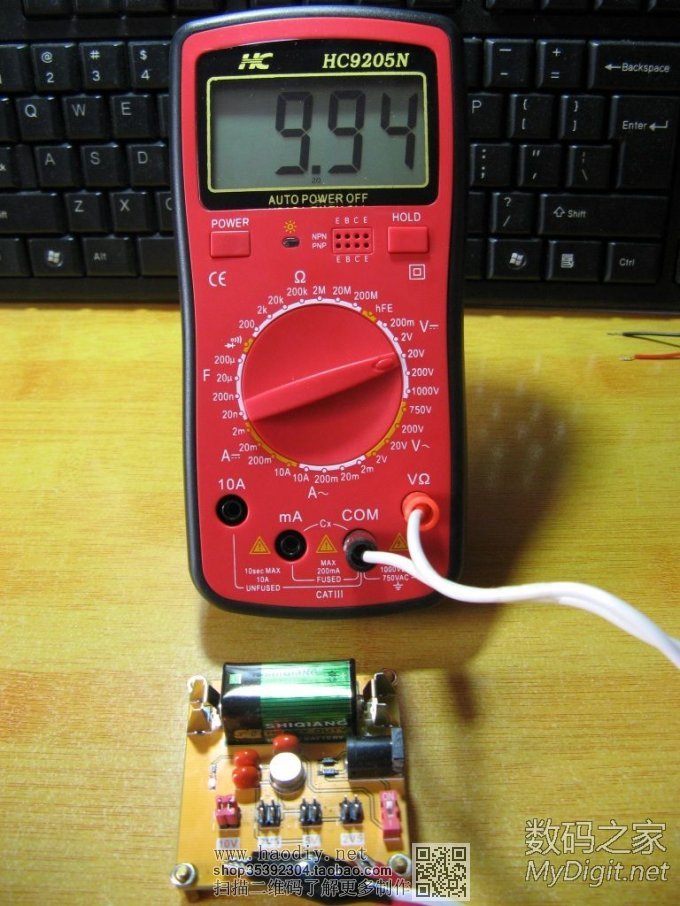

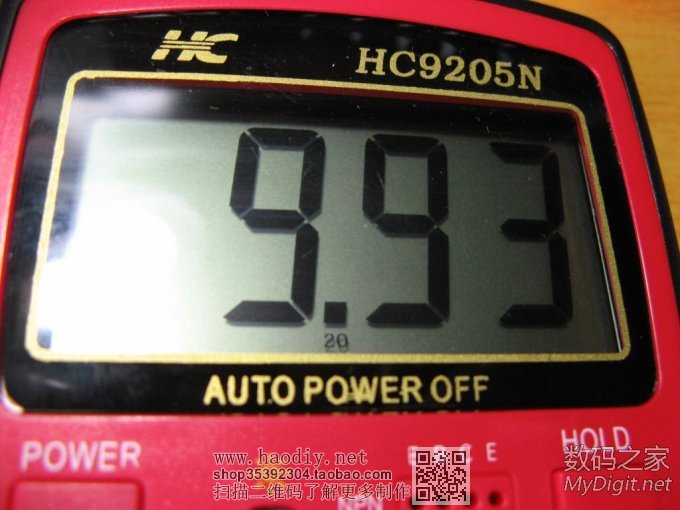

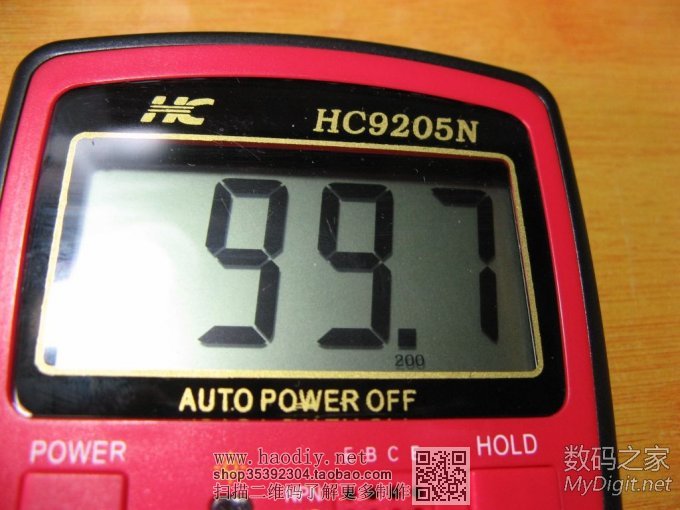

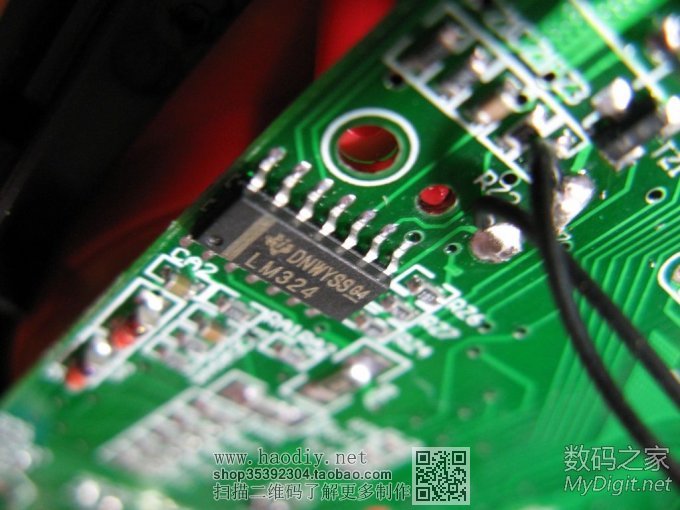

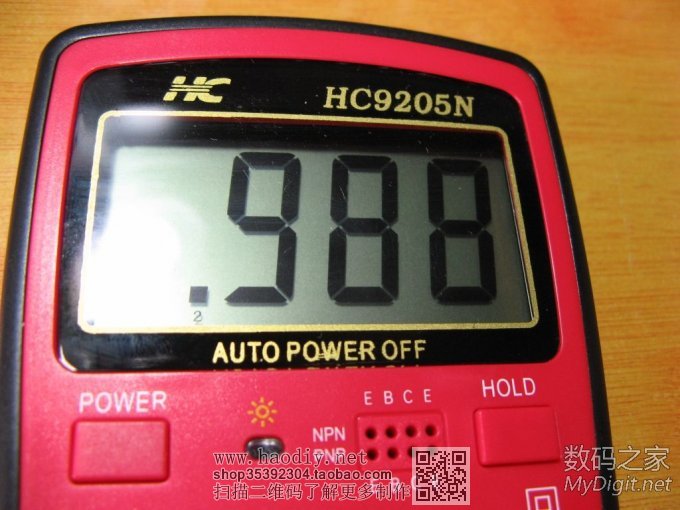

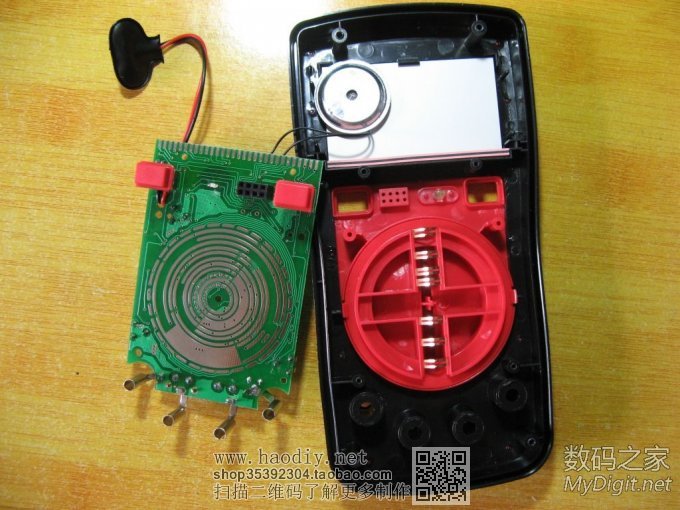

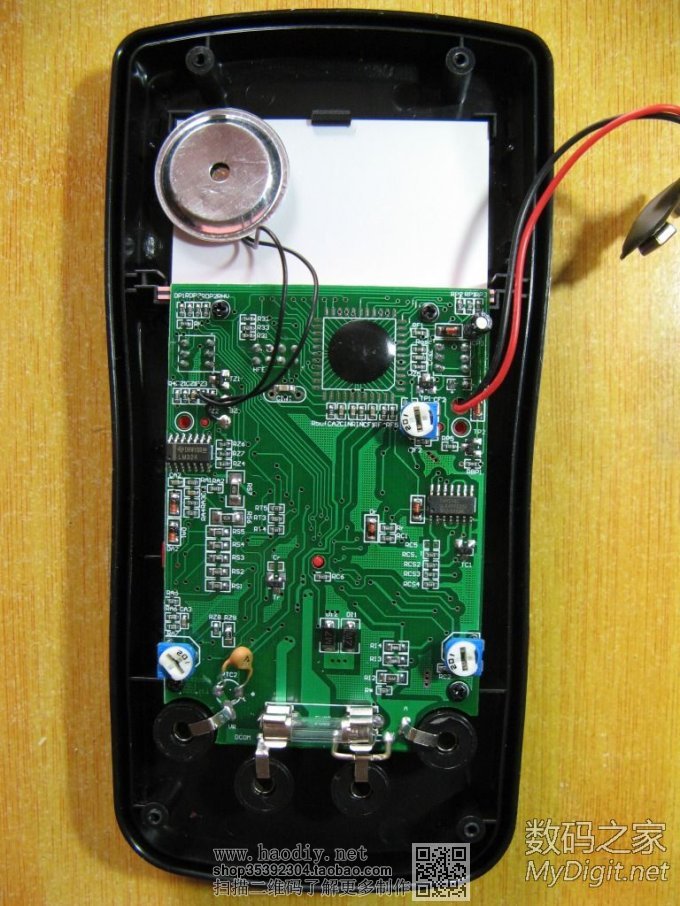

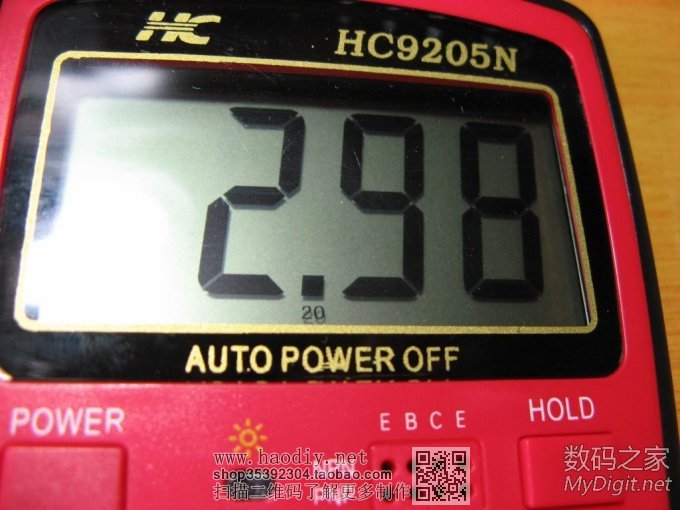

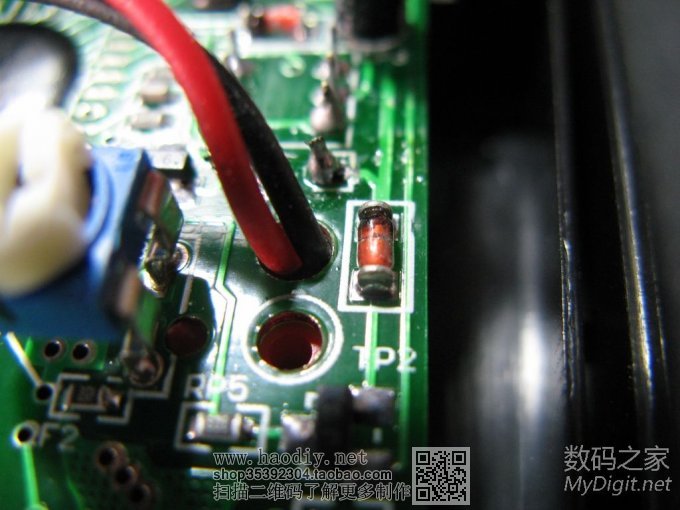

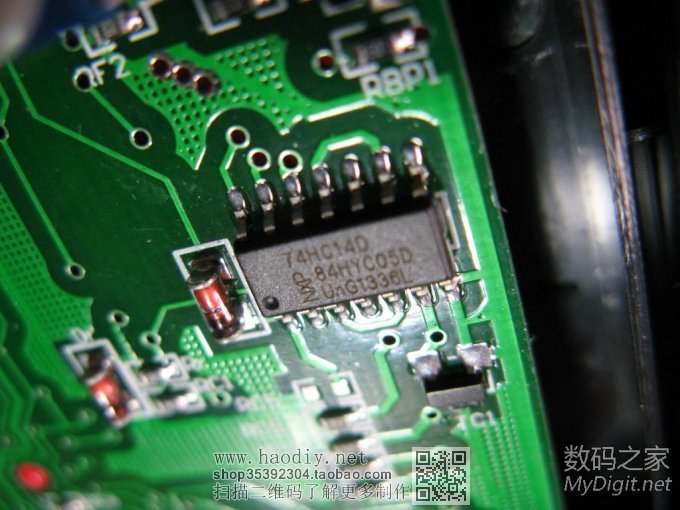

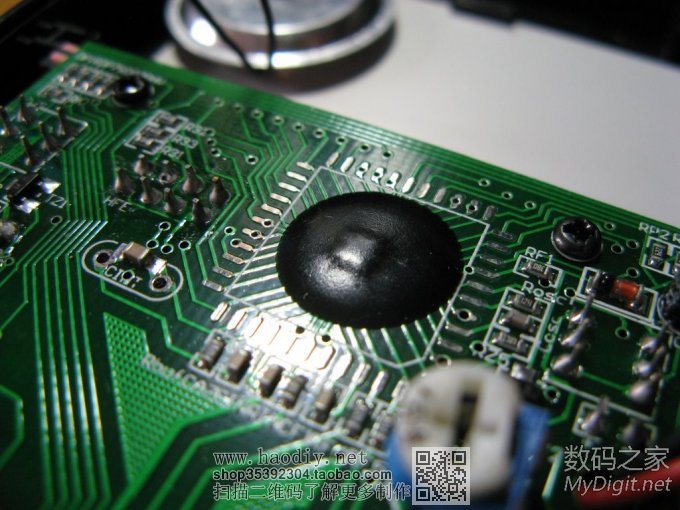

楼下继续精彩～ 16、10V时显示9.94V，电压档结果都偏低啊   17、来看看电阻档的测试，用0.1％的金属膜电阻测试 1K电阻  18、3K电阻  19、10K电阻  20、100K电阻，看来这表的电阻档也是各种不准啊  21、不管了，先按数码之家的规矩，拆开看看再说，这里面到底啥样啊？  拨盘、V片、电路板（上面没啥元件），蜂鸣器，当然还有两个红彤彤的大按钮  22、再看看背面，这里的元件还是有一点的  23、有一个德仪的LM324，四运算放大器  24、还有一个74HC14D，施密特反相器  25、这个牛屎要特写一下，虽然被完整的覆盖了，但小小的内核依旧顽强的展示着自己的原始形状：我真的是方的！不是圆的！   26、这里要给厂家点个赞，这个贴片二极管是接在电池输入的负极上的，作用是防止不小心电池安装反了，阻止电流倒灌，防止烧表。   27、PCB全景，右上角的电位器是校正电压档，右下角的电位器是校正电容档，左下角的还没弄清楚干嘛的，但肯定不是校正电阻档的，有可能是校正电流档的？ 下面的保险是0.25A的，给电流mA档用的；和其他便宜表一样，10A当是没有保险的 (责任编辑：admin) |
