矿机〈Q表〉

时间:2017-08-28 21:59来源:www.crystalradio.cn 作者:L.D.XIONG 点击:
矿机〈Q表〉 ,矿石收音机论坛

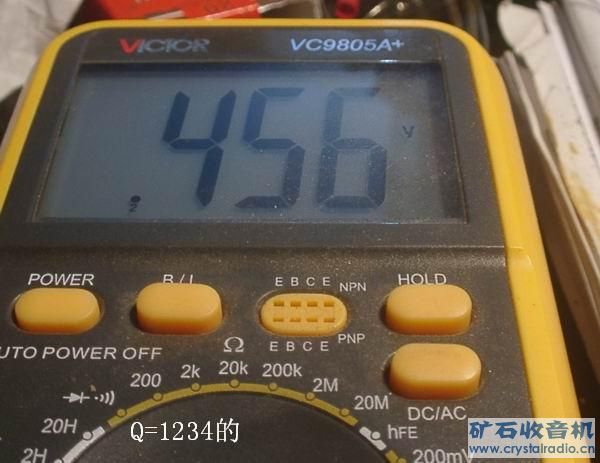

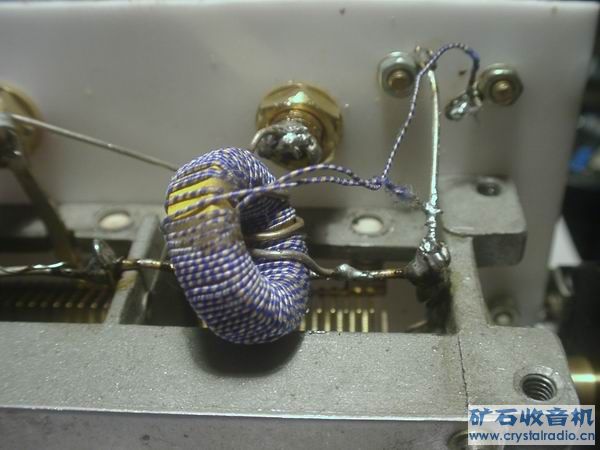

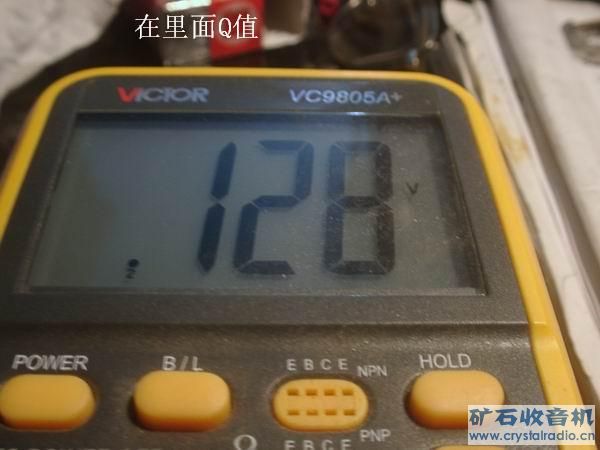

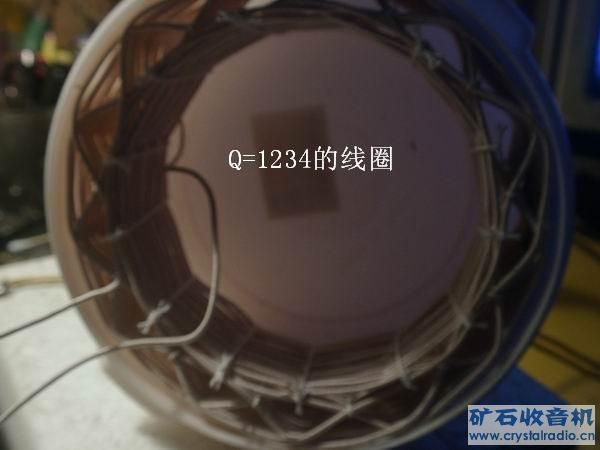

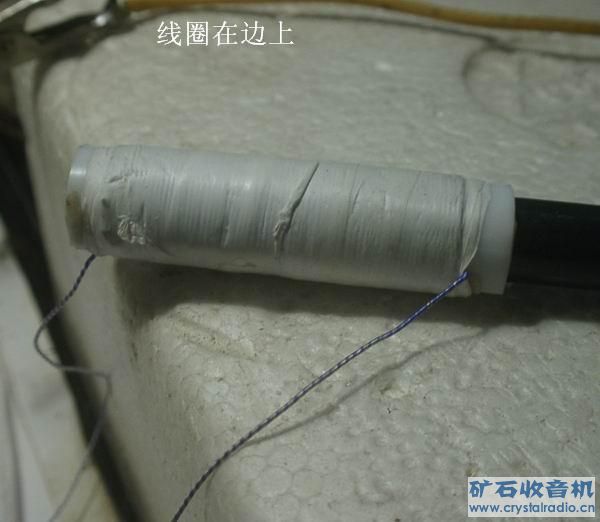

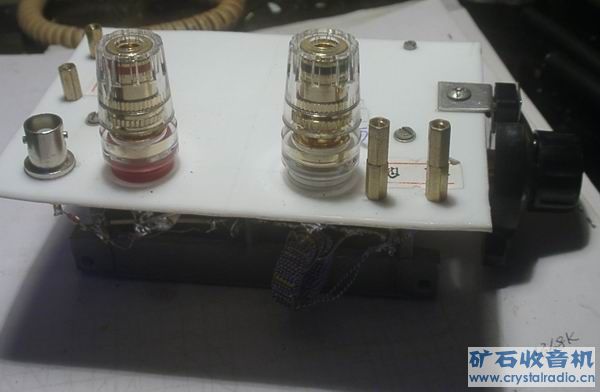

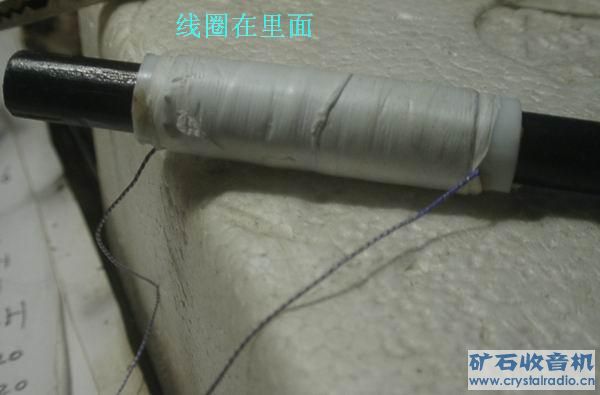

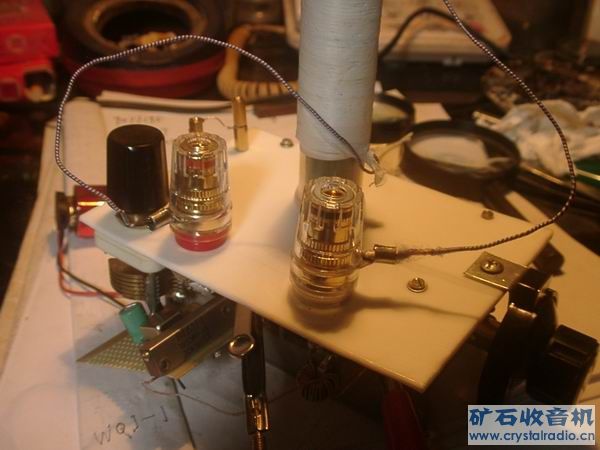

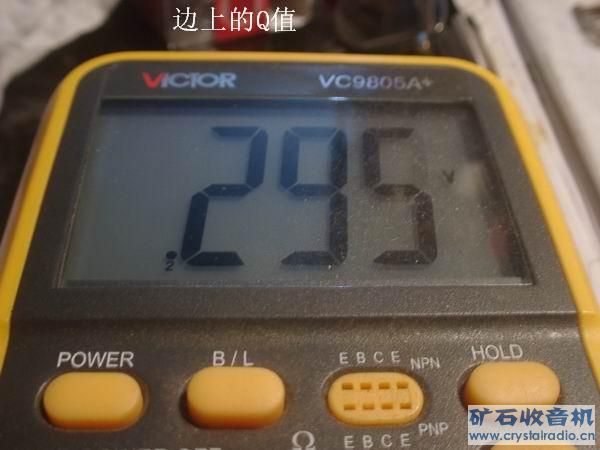

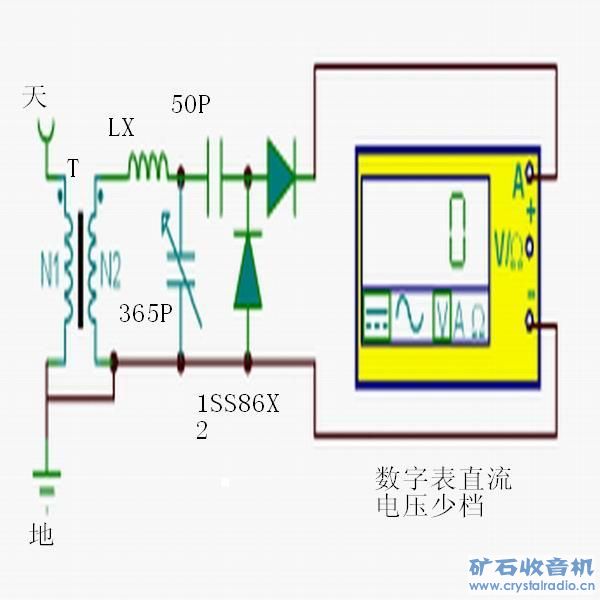

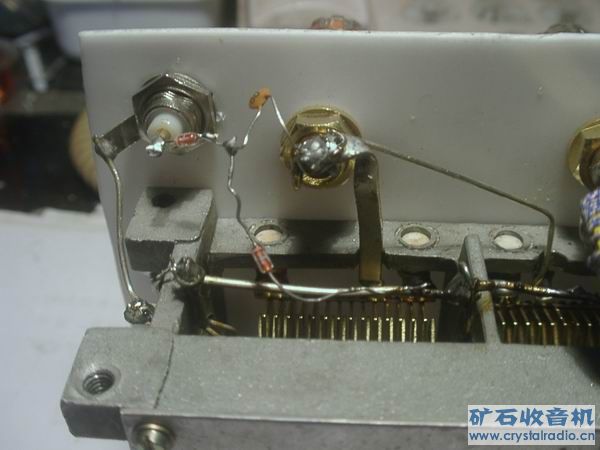

或许大家试过,高Q线圈和低Q线圈上机试输出无区别,或许大家想用最简单的方法知道线圈Q值,下面的小设备帮您实现,它连线圈在磁棒边上和里面的Q值也分清,不需要信号源,只需接上天地线。T是用节能灯中的磁环,N150T,N2是2-3T。用数字表直流电压档显示。
节能灯, 设备, 数字表, 信号源, 直流电





矿机〈Q表〉





矿机〈Q表〉





矿机〈Q表〉





矿机〈Q表〉





矿机〈Q表〉





矿机〈Q表〉





矿机〈Q表〉





矿机〈Q表〉





矿机〈Q表〉





矿机〈Q表〉

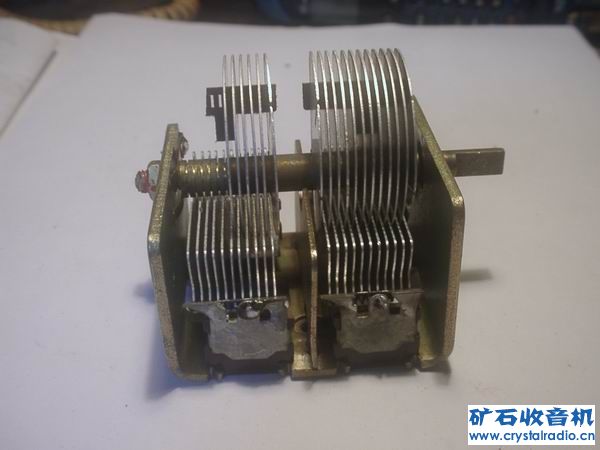

清洗干净的电子管空气双连也可以用,将一边拆去6片动片,两连并连使用,信号源用AM的,测试频率600KHZ、1MHZ、1.5MHZ三点各测一次便可,磁环最好找的是节能灯、电子火牛中的小磁环。





矿机〈Q表〉

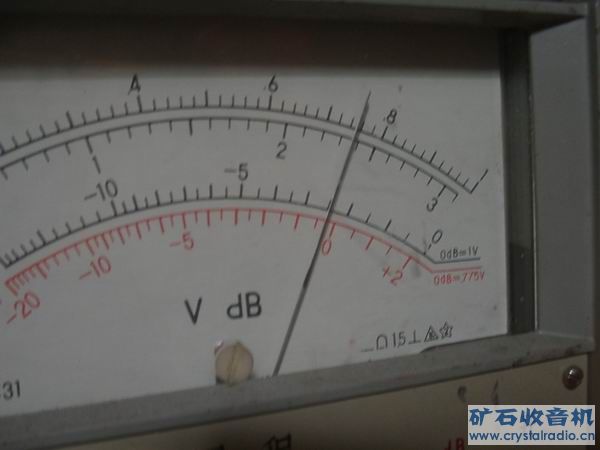

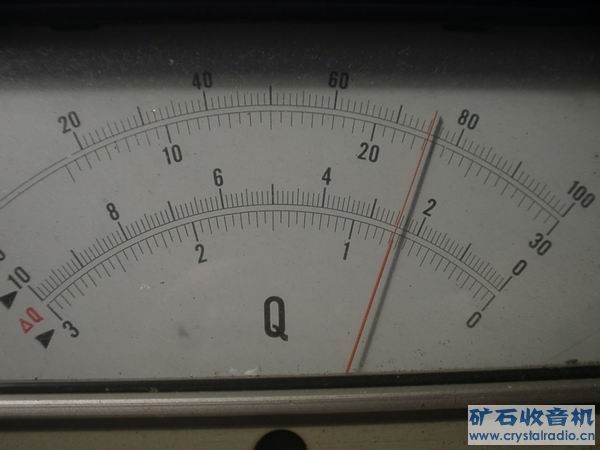

这个线圈HP4342Q表1MHZ测是750,您看这个东西用MV表测也差不厘。矿机〈Q表〉





矿机〈Q表〉





矿机〈Q表〉





矿机〈Q表〉
