我安装的26米天线效果不错--可以点亮LED

时间:2017-08-28 21:56来源:www.crystalradio.cn 作者:十双草 点击:
我安装的26米天线效果不错--可以点亮LED ,矿石收音机论坛
①很久就打算安装一个合适的天线,但是邻居有位朋友养鸽子,因为鸽子会撞在线上受伤甚至身亡,所以这个工程没能够实施,最近那位邻居朋友不再养鸽子了,所以我的天线工程也就开工了。

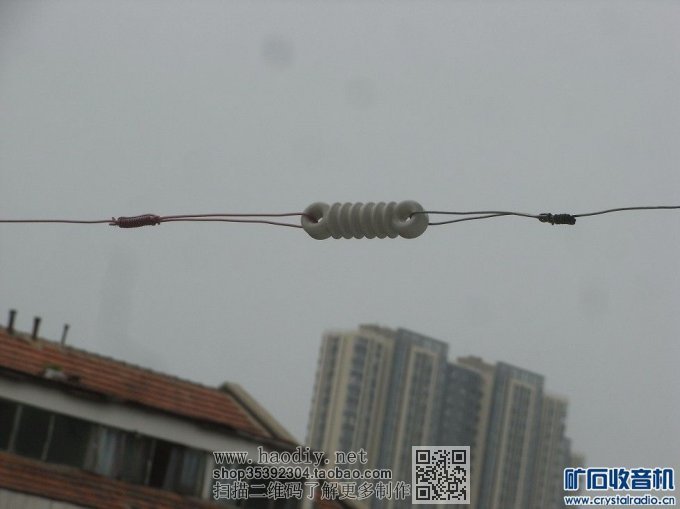

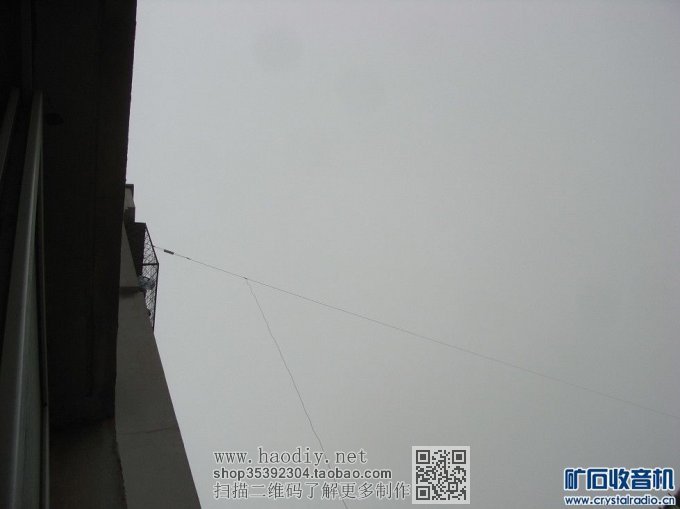

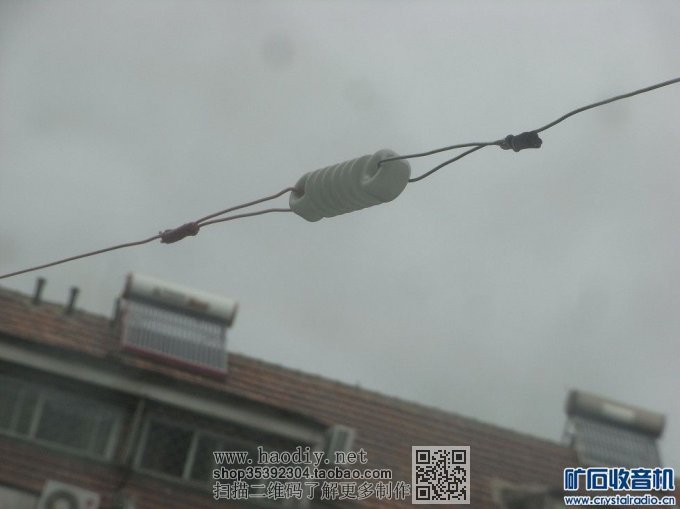

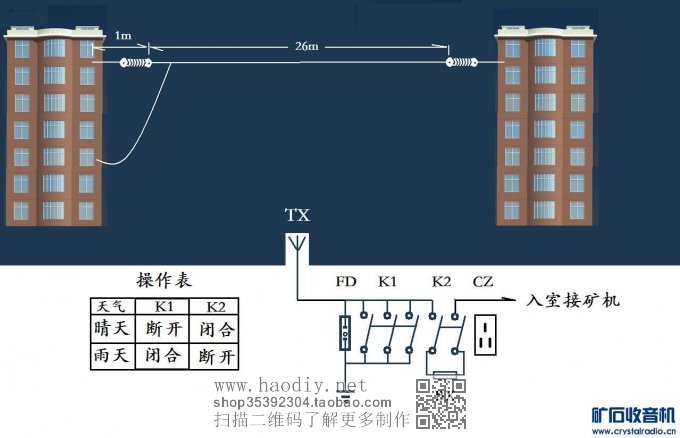

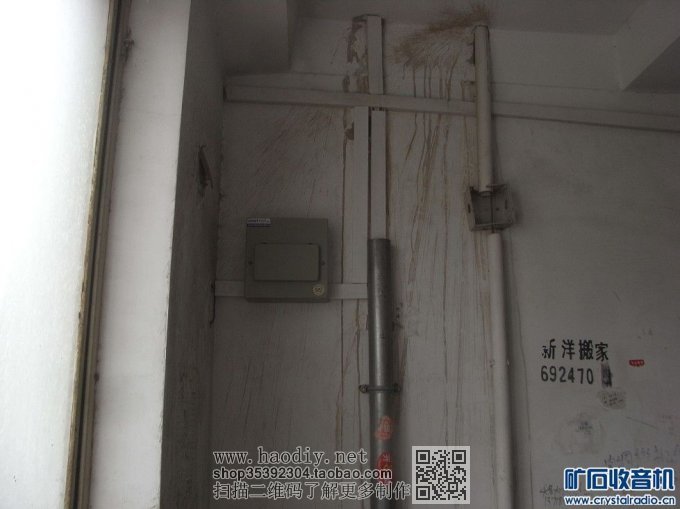

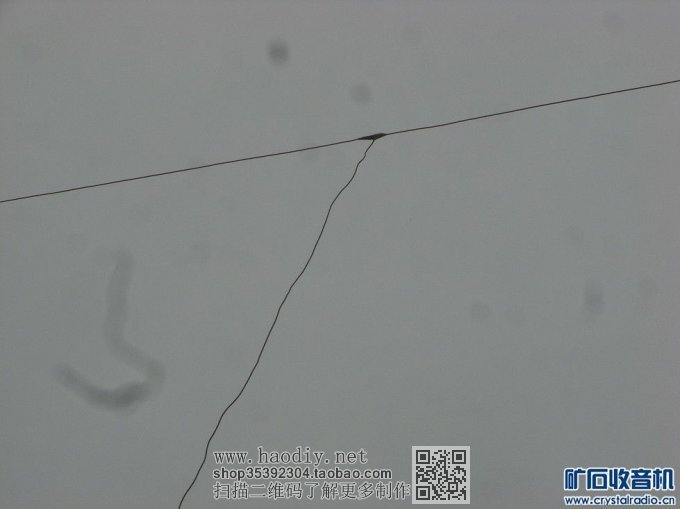

②我住在三层楼,天线的高度位置选定在四楼半的楼梯走廊外窗处,天线飞架在两栋楼之间净空约28米,两端绝缘子及牵引线各让出1米,绝缘子原来是军用电台天线用的是在坛里买的,牵引线部分是使用的12号镀锌铁线,天线主体部分是使用的是内芯为两根硬线黒色外皮的电话室外线中的一根,不是纯铁线估计是有镀层或者是合金材质的线,实际天线有效长度为26米,天线的下引线为多股的特氟龙镀银铜线,在二楼半的位置打墙孔引入到开关盒,我住的楼房是北开门,北面的楼又是南开门正好在安装天线时打墙眼都在楼梯道里不涉及个人住宅,天线是南北走向的。

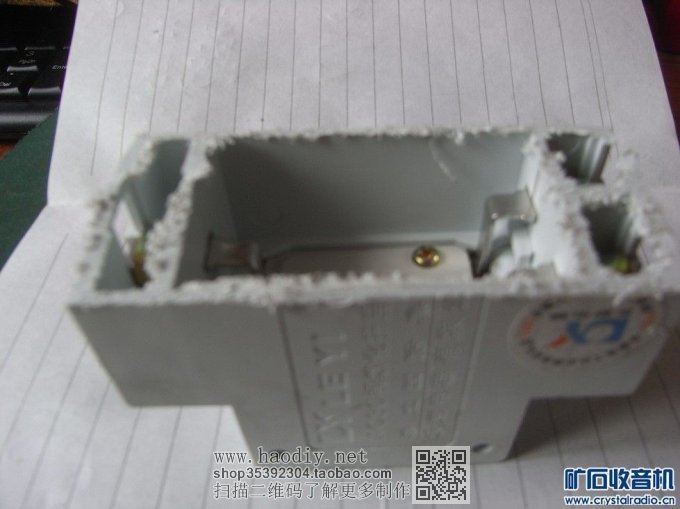

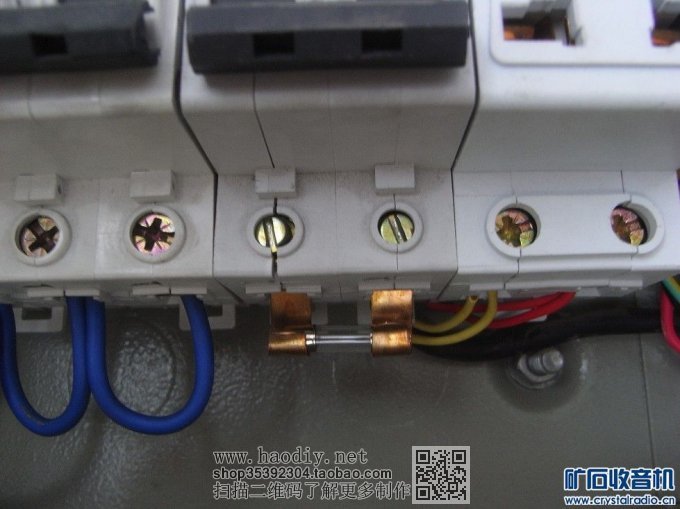

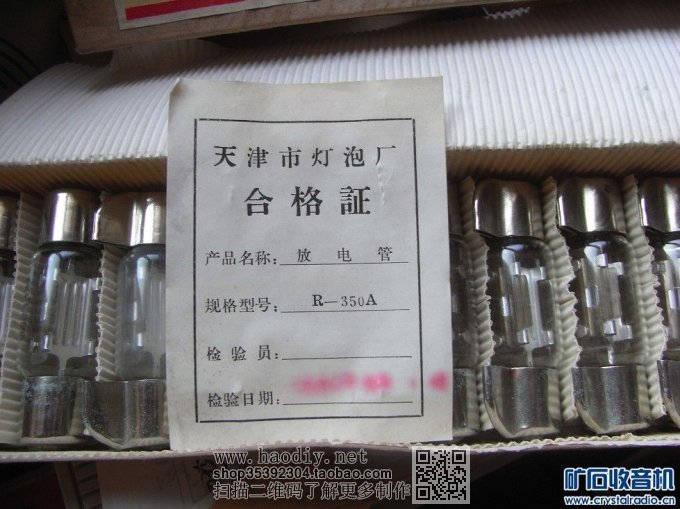

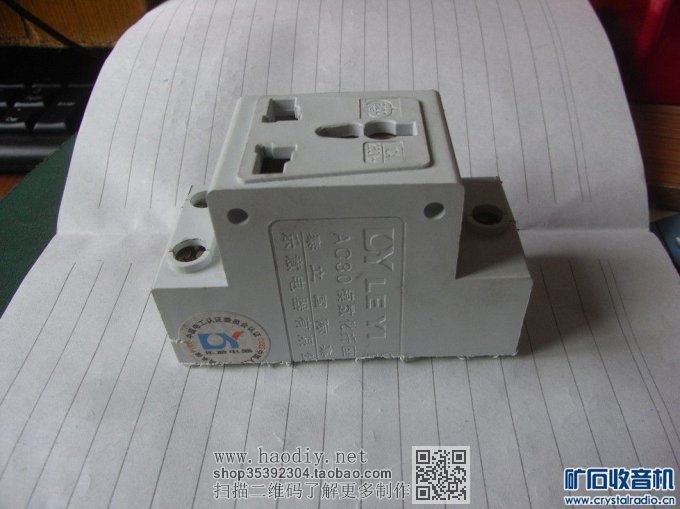

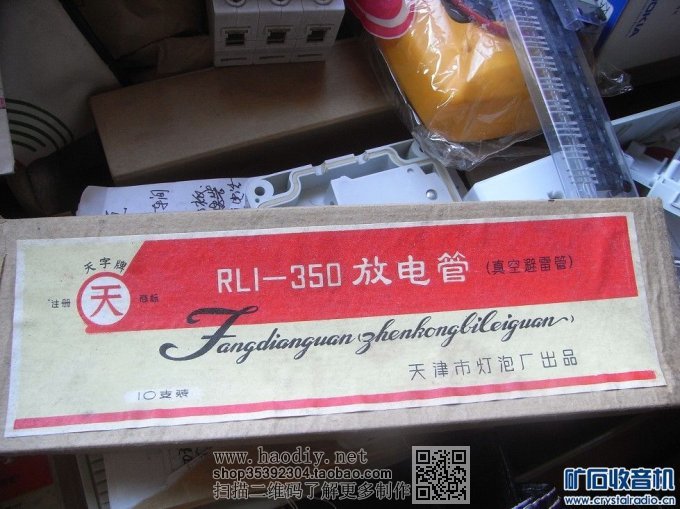

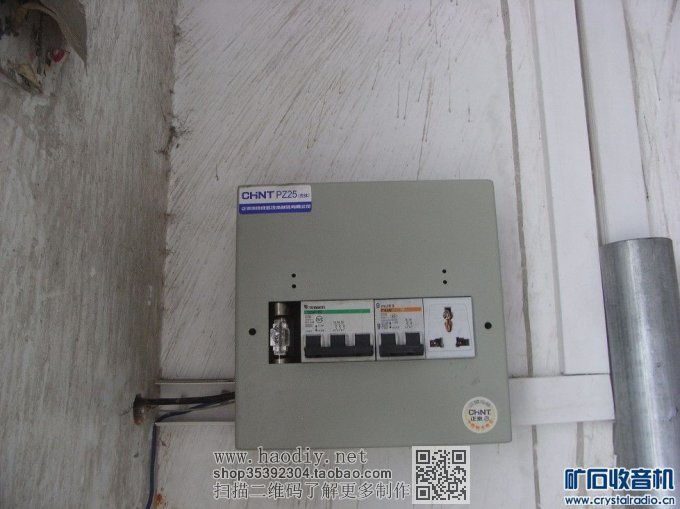

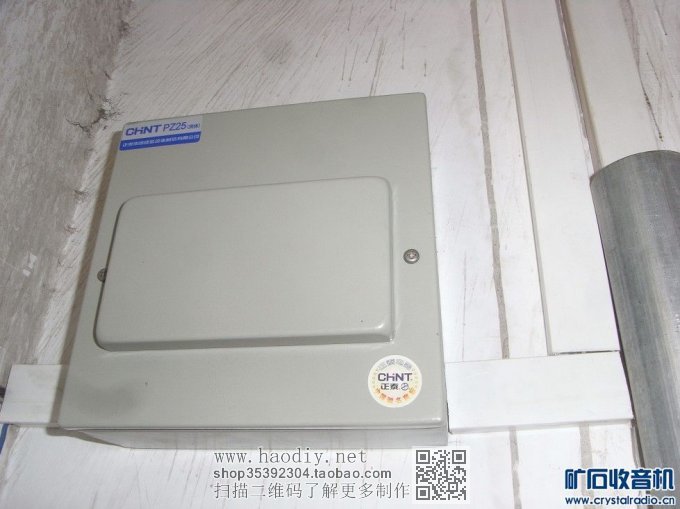

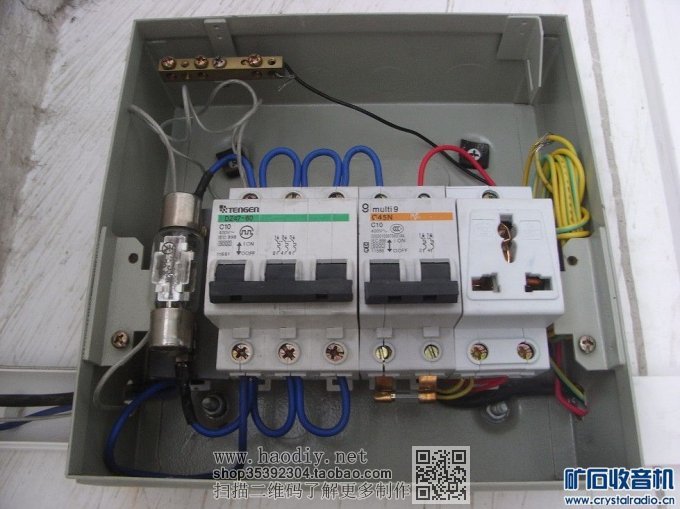

③天线开关盒设计也费了一番脑筋,主要是具备避雷作用,在坛里买的真空放电管是不错的选择,型号为R-350才一元一只,我买了两盒20只(见图片),这个我以前从事的职业曾经用过所以清楚,这东西原本有一个瓷质座子,可以安装两个放电管和两个保险管,没有这种座子为了能安装在开关盒里,我就用一个导轨安装的三眼电源插座改装了一个,效果还不错,可以方便的更换放电管了,开关盒的原理图表述得很清楚请看图吧!

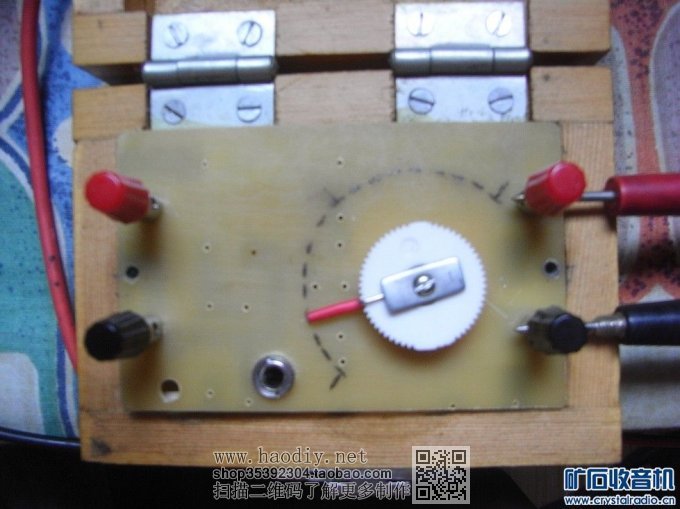

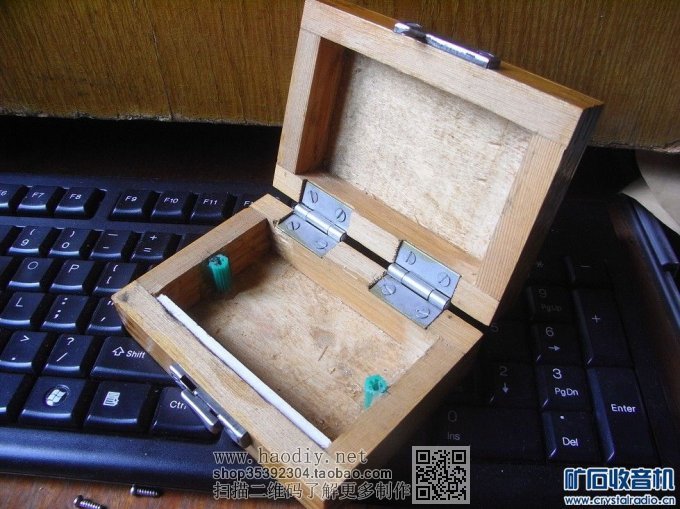

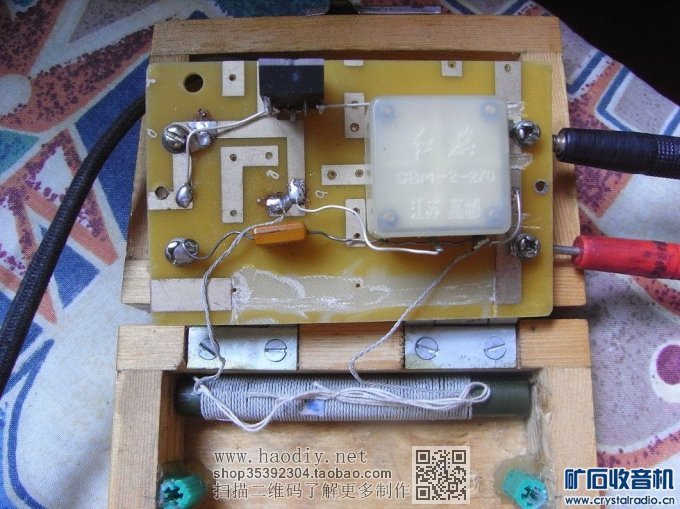

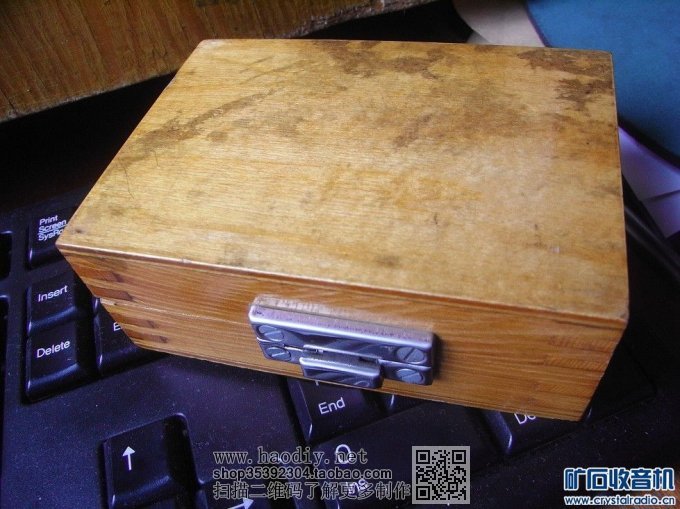

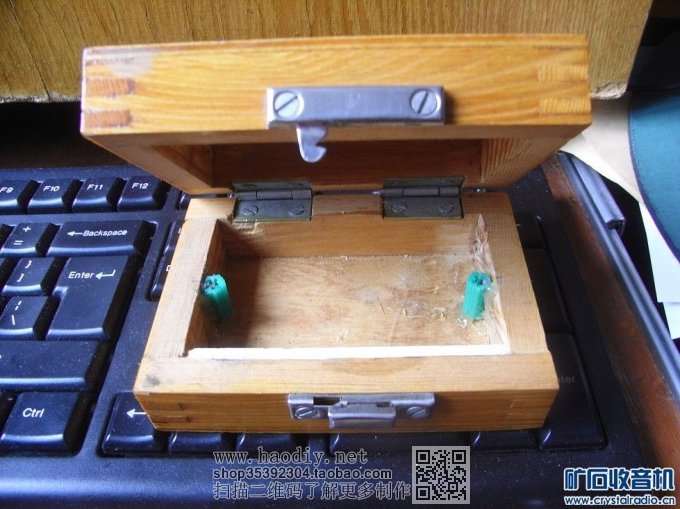

④以前做的两个矿机因为天线的原因都给人了,现在只好临时安装了一个简单的小矿机,正好找到一个小木盒子,大概原来是装什么机床刀具的,盒子很厚内空不太大,找了几个零件装上了很合适,但是效果不是很好只是一个中国之声,因为声音特大全覆盖了,等有时间再制作多回路的矿机改善效果吧!有图片大家一看就明白了。

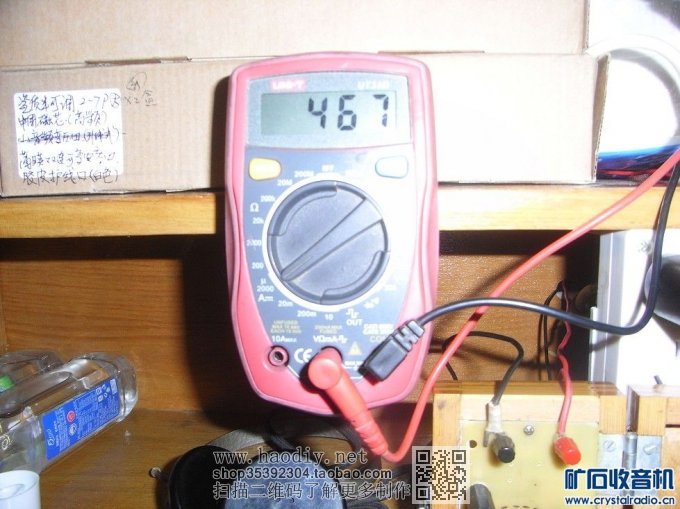

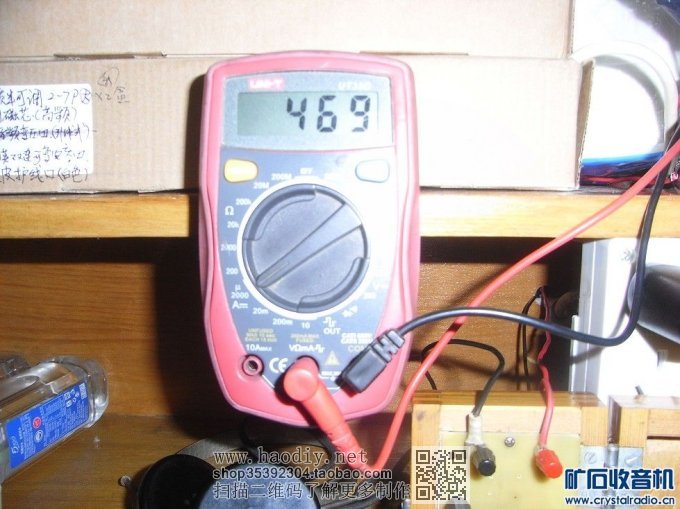

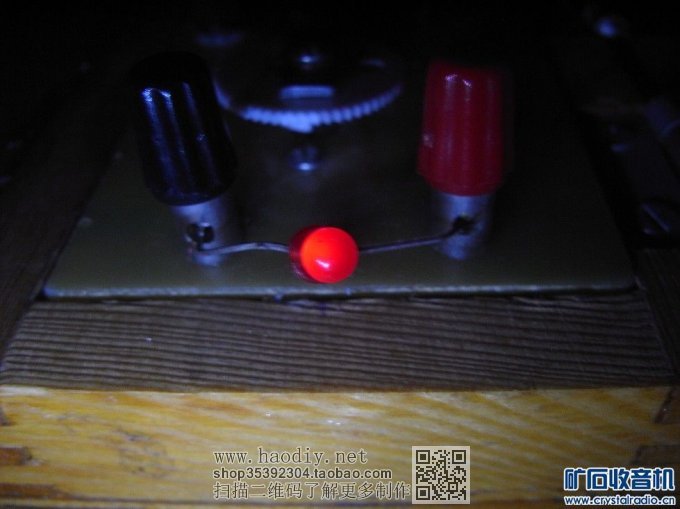

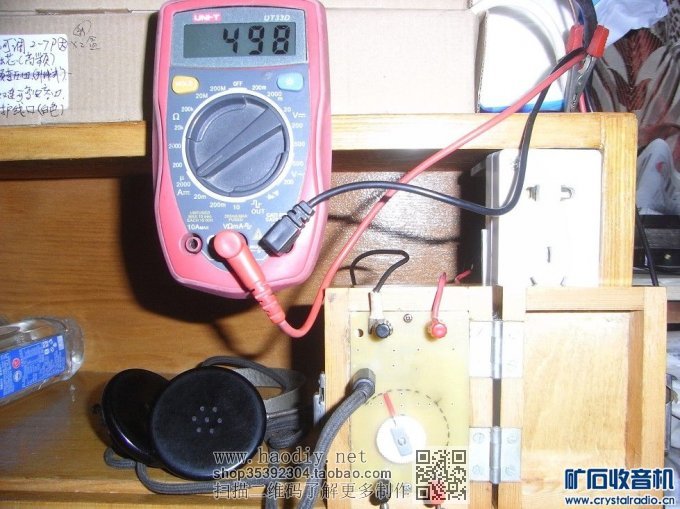

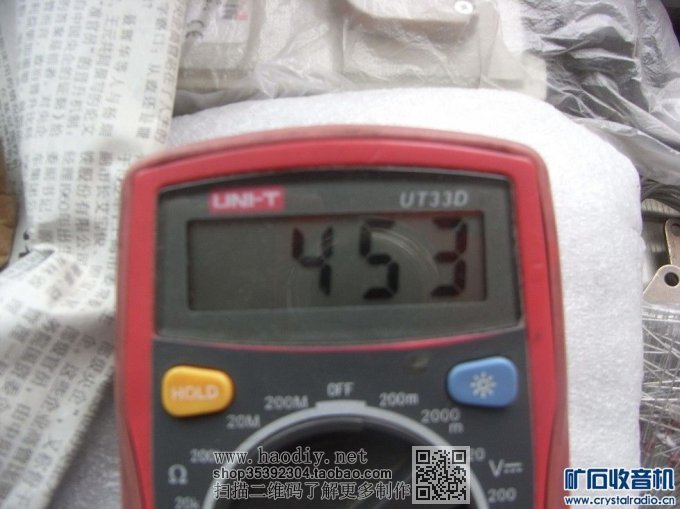

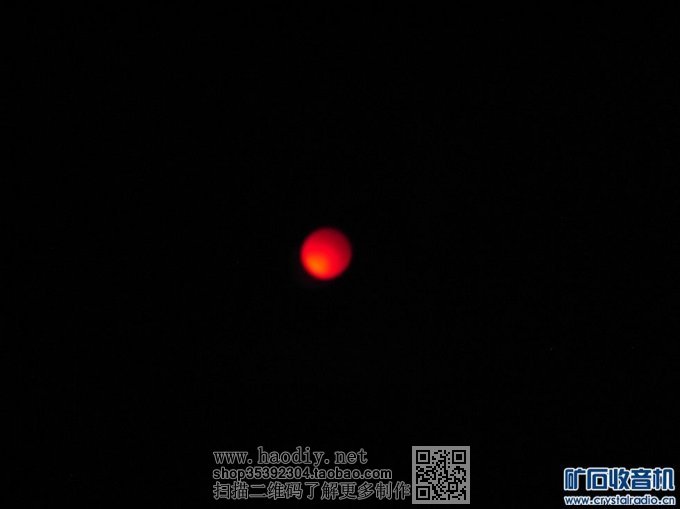

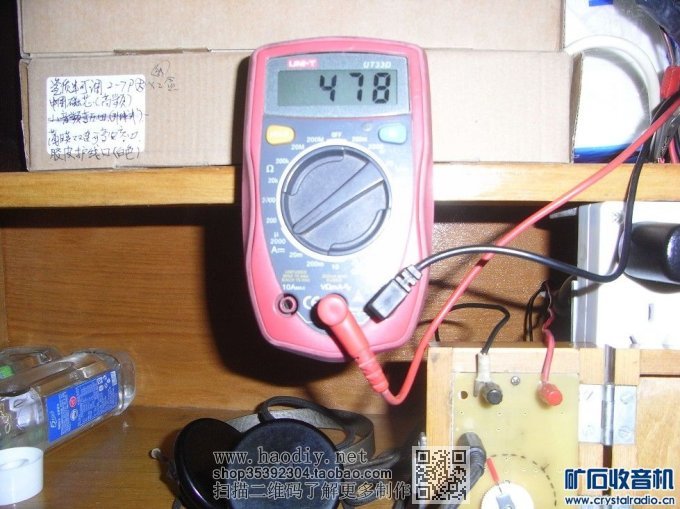

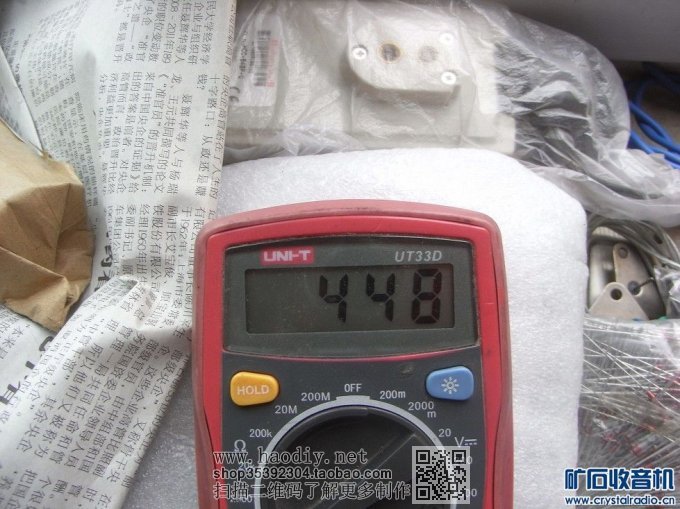

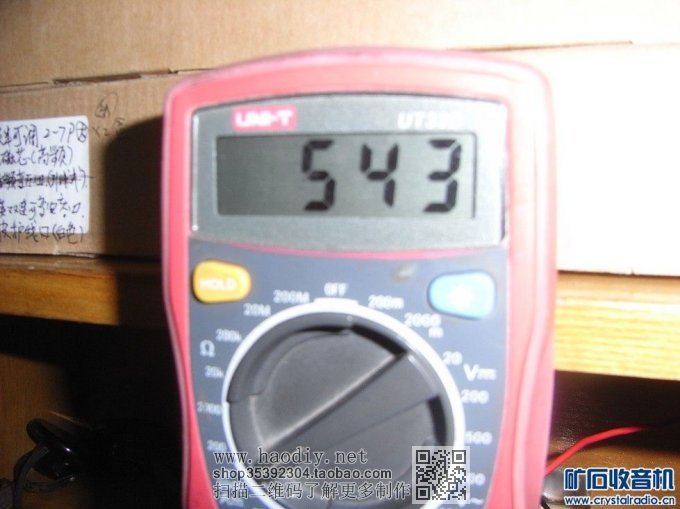

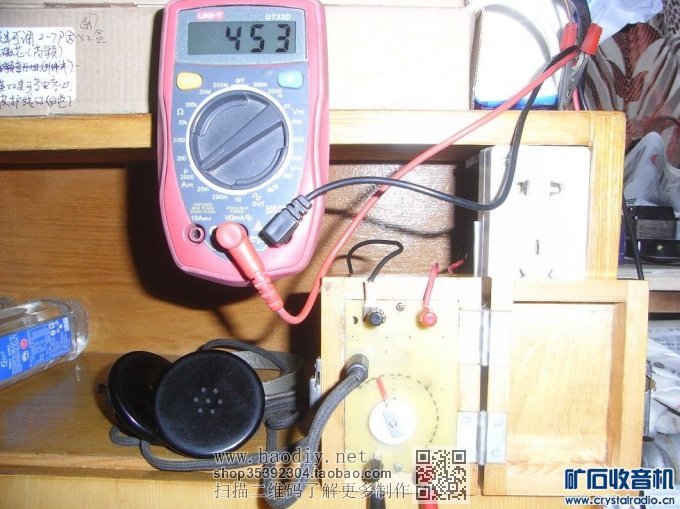

⑤.在矿机电路里(经耳机)串上电流表观察最大电流竟达到了500uA以上请看图片,甚至点亮了红色LED发光二极管,测两端电压也达到1.6V 。
我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED

我安装的26米天线效果不错--可以点亮LED
