自制与众不同的LED金字塔【转译】

时间:2017-10-29 20:40来源:未知 作者:admin 点击:
首先要说一下哪些人适合做这个金字塔:完全不懂程序的是可以的,但是一定要有焊接基
自制与众不同的LED金字塔【转译】
首先要说一下哪些人适合做这个金字塔:完全不懂程序的是可以的,但是一定要有焊接基础。如果你自己焊接不出51最小系统,也搞不定8X8的点阵,那我不建议你来做这个金字塔。

主要材料

可调恒温烙铁 焊锡丝
20cmX20cm以上的泡沫板 长度20cm的细铁丝若干

所需工具

平口镊子 尖嘴钳
斜口钳

制作步骤

  • 第1步:

    自制与众不同的LED金字塔【转译】

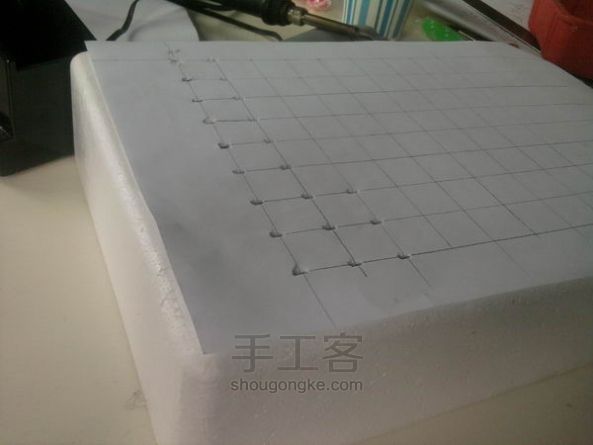

    焊接led灯珠之前,先做个固定板,20cmX20cm面积以上的泡沫即可。找白纸,画出8X8的格子,每个格子的边长为2cm(如果你买的是小号灯珠,可以适当减小每个格子的边长),把白纸平铺在泡沫上,靠边的地方用双面胶粘好,以防白纸移动影响以后的打孔。

  • 第2步:

    自制与众不同的LED金字塔【转译】

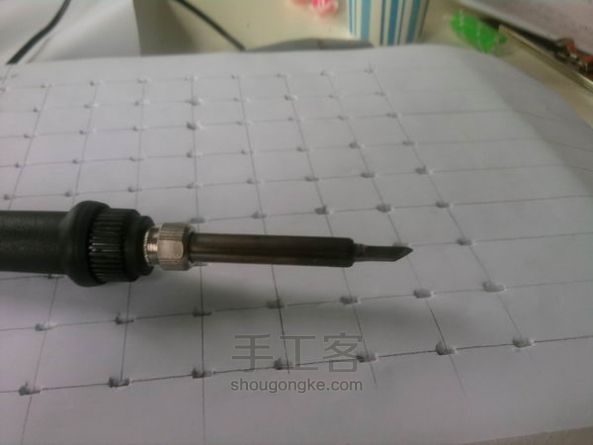

    然后就是打孔了,我用的是方形灯,所以找的扁形烙铁头,泡沫很容易打出洞的,如果你用圆形灯,就用尖头烙铁。

  • 第3步:

    自制与众不同的LED金字塔【转译】

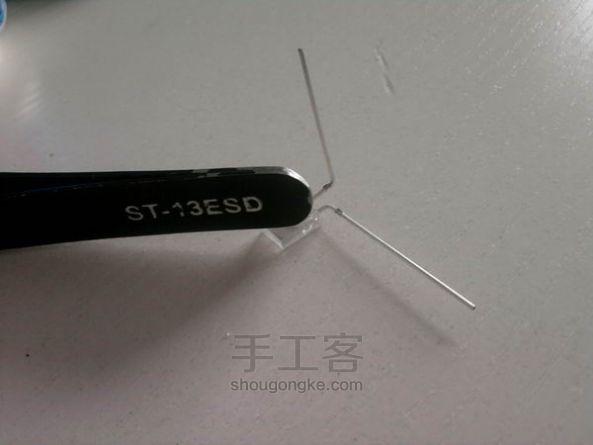

    插灯。在插之前,先用平口镊子把管脚弯折好,因为我个人习惯是正向右,负向下,那么插弯折好的灯珠后,就是从最上边开始插,而且顺序是右到左,这样方便以后的插件。

  • 第4步:

    自制与众不同的LED金字塔【转译】

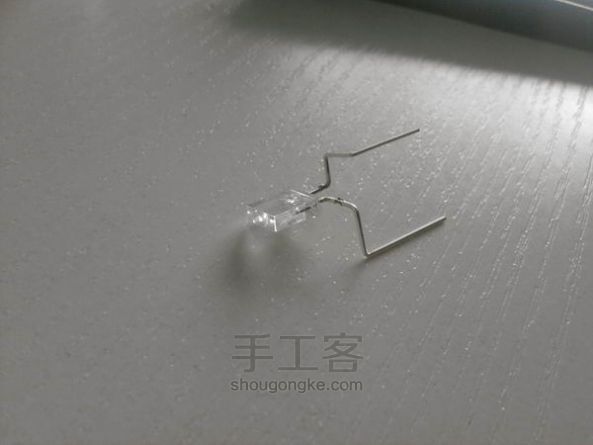

    正负管脚的弯折点也不能在同一水平面上(下图),否则焊接到最后你会发现正负管脚会短接。管脚弯折的长度呢,在大于2cm的基础上,多出几个毫米(具体情况视购买的管脚长度而定)这样就可以搭焊到临近的灯上。

  • 第5步:

    自制与众不同的LED金字塔【转译】

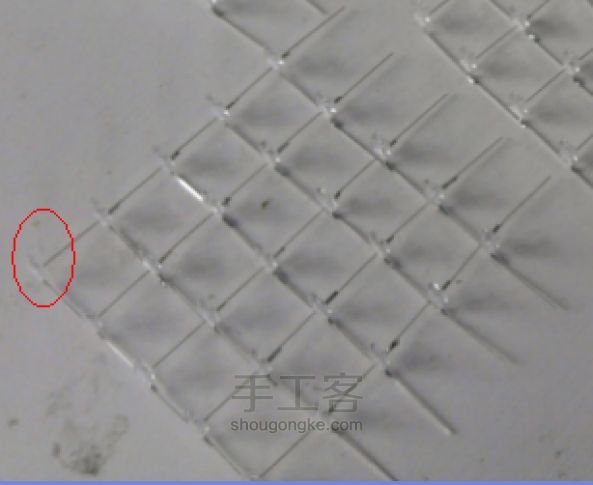

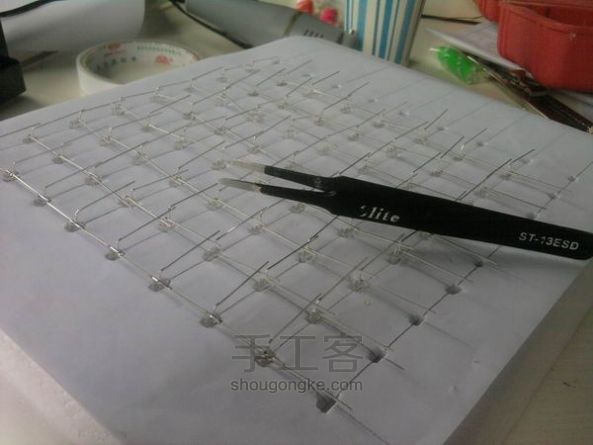

    焊接。当你插好64个灯珠后,还要在做些准备工作,只要弯折的长度适合,管脚的末端会多出几毫米搭接到临近的弯折点上,,给所有的焊点先上锡,时间不要过久,免得烧坏了灯珠。

  • 第6步:

    自制与众不同的LED金字塔【转译】

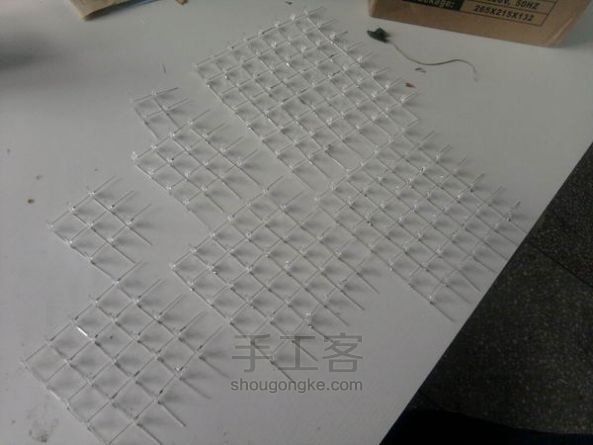

    这是所有平面焊接好的效果,最后一个平面只有一个灯珠,最后搞就是。记住哦,焊接完后,要矫正那些不在一个平面上的点和检查坏点,也一定要补锡,确保以后工作的顺利,一劳永逸!

  • 第7步:

    自制与众不同的LED金字塔【转译】

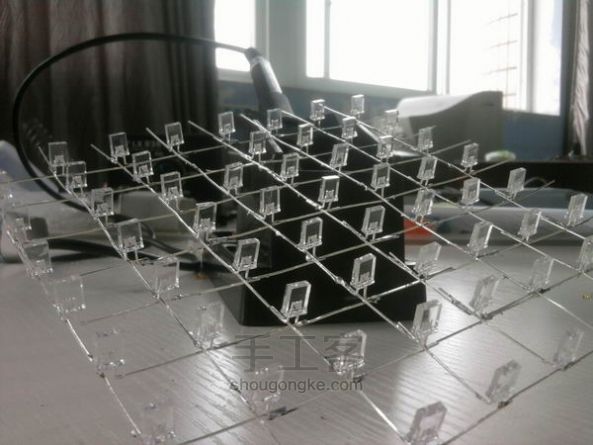

    在延长管脚的时候,不要忘记了,我们的平面只有2个边固定了,你会发现这样摆放上去并不稳定,那么就需要再用细铁丝做一根固定柱,位置如图:

  • 第8步:

    自制与众不同的LED金字塔【转译】

    第二层开始时候,不要直接把管脚就向下弯折90度了,先拿到第一个平面上比划一下–我就先把管脚水平方向弯折了几个毫米,再向下弯折90度(见下图), 结果就很顺利的下去了。

  • 第9步:

    自制与众不同的LED金字塔【转译】

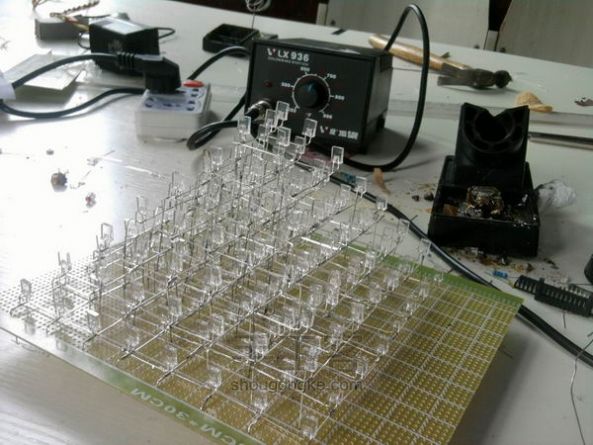

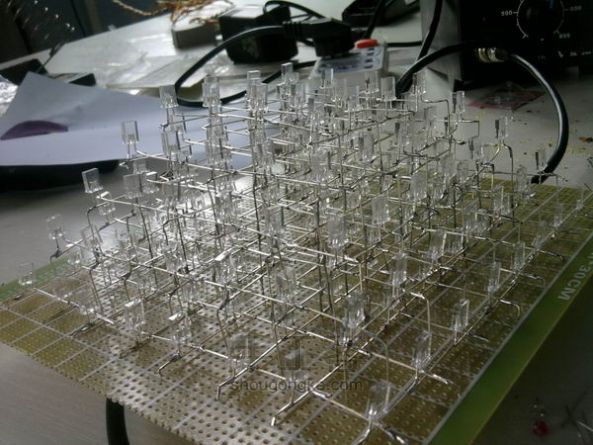

    效果图

  • 第10步:

    自制与众不同的LED金字塔【转译】
