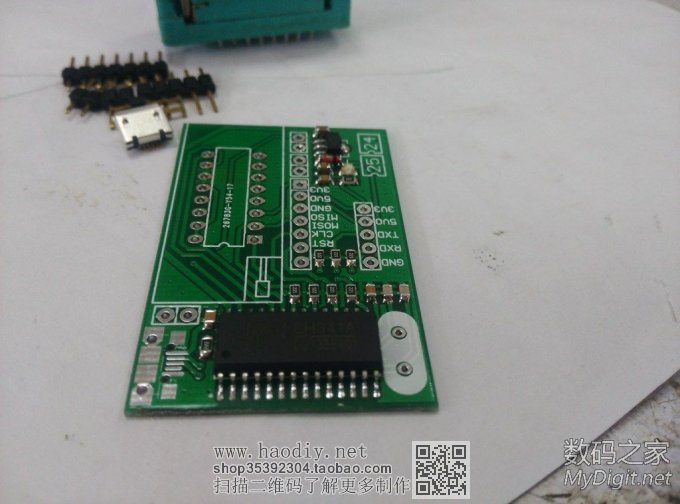

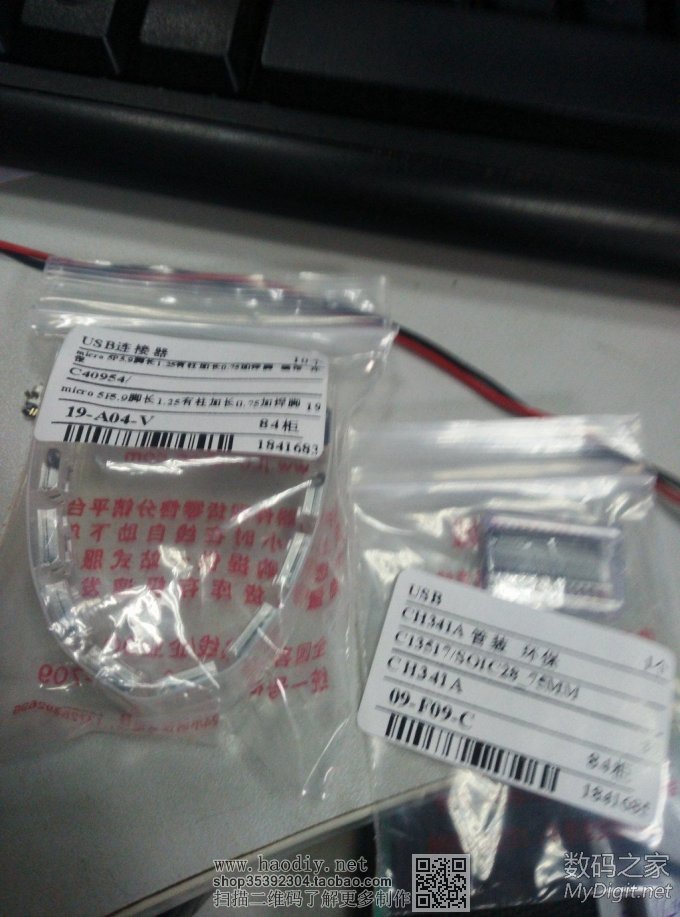

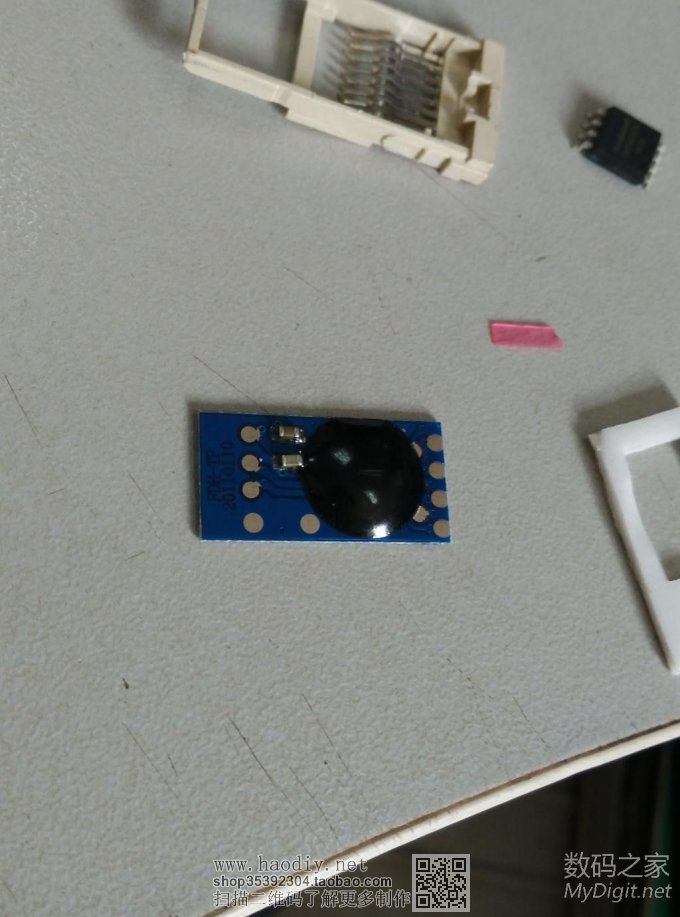

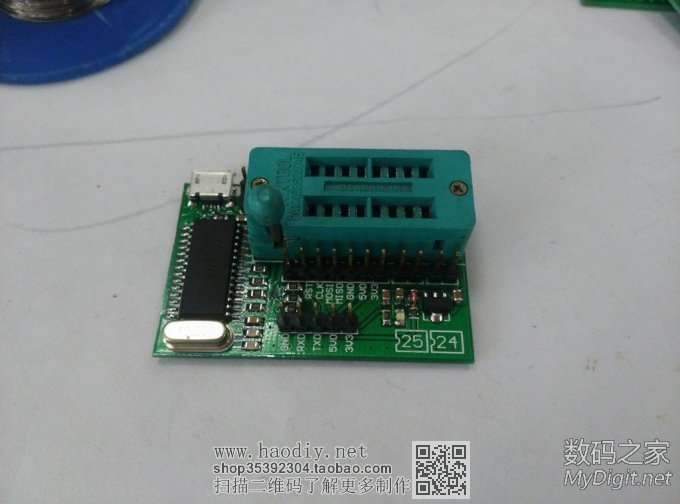

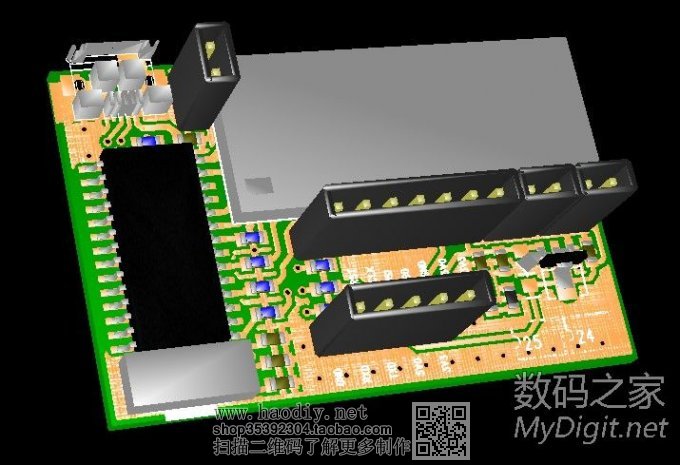

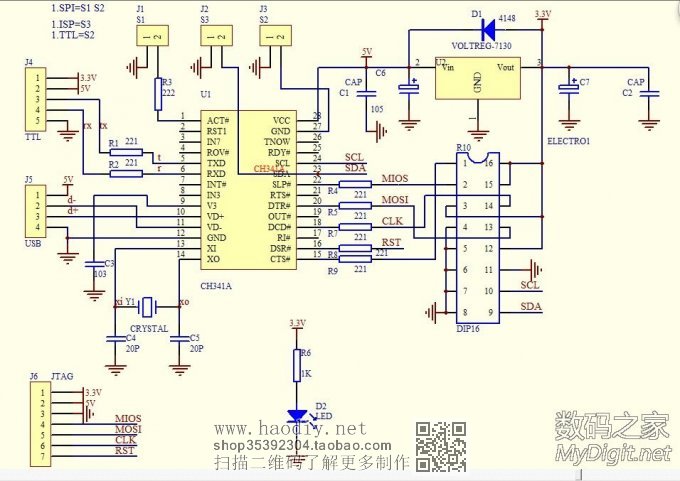

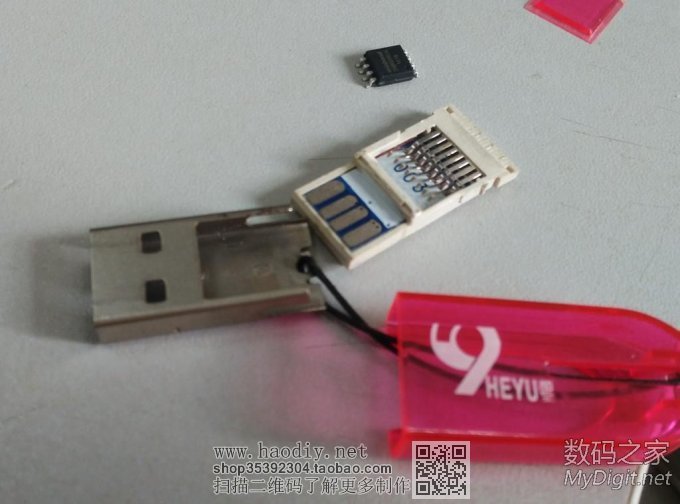

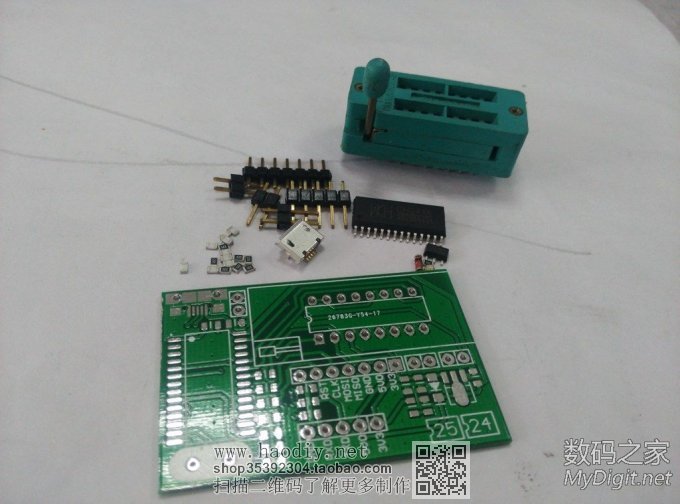

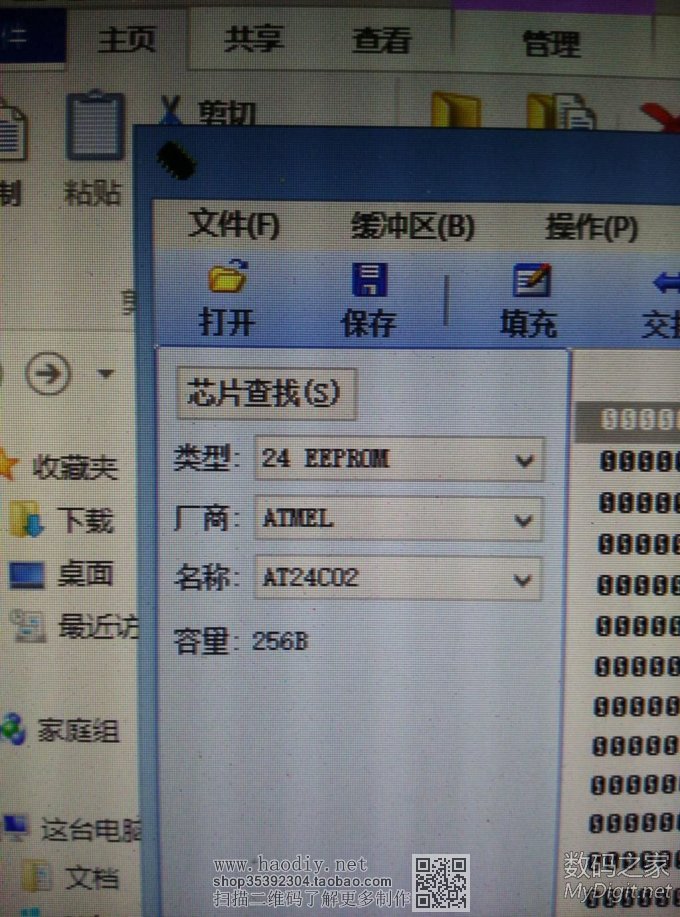

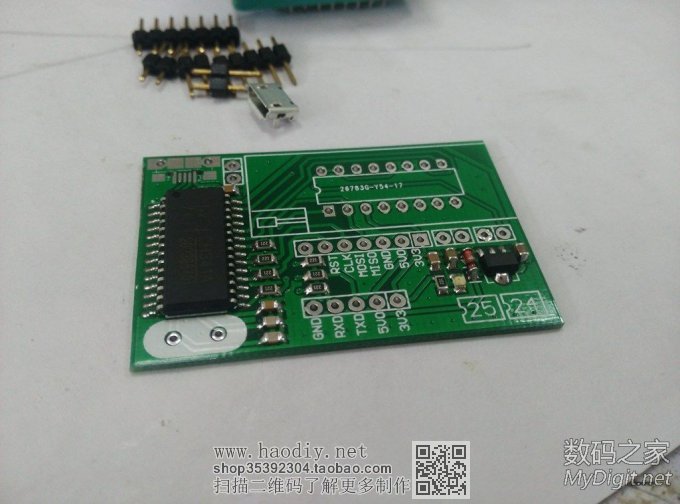

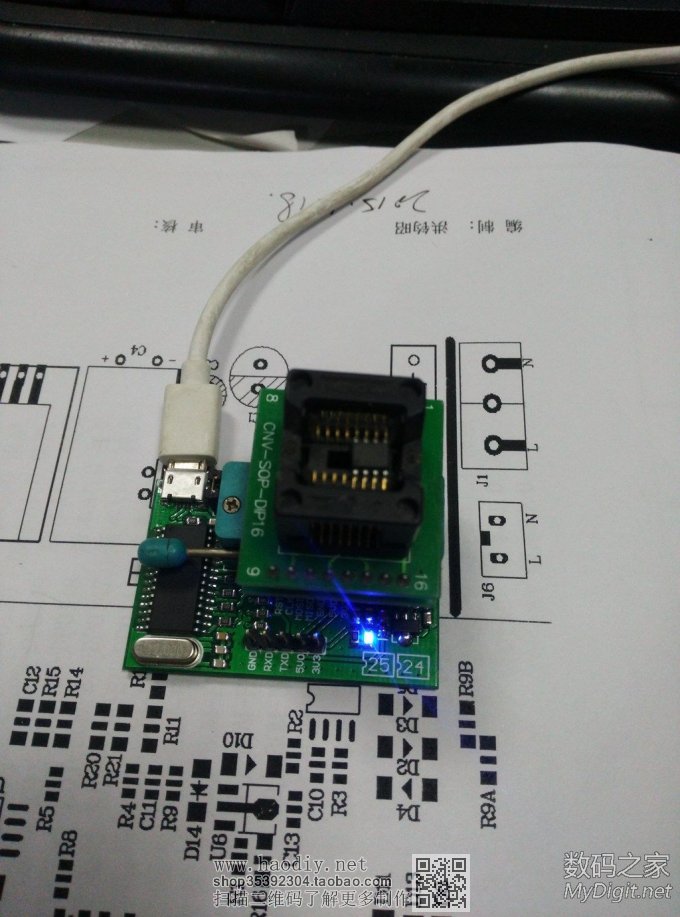

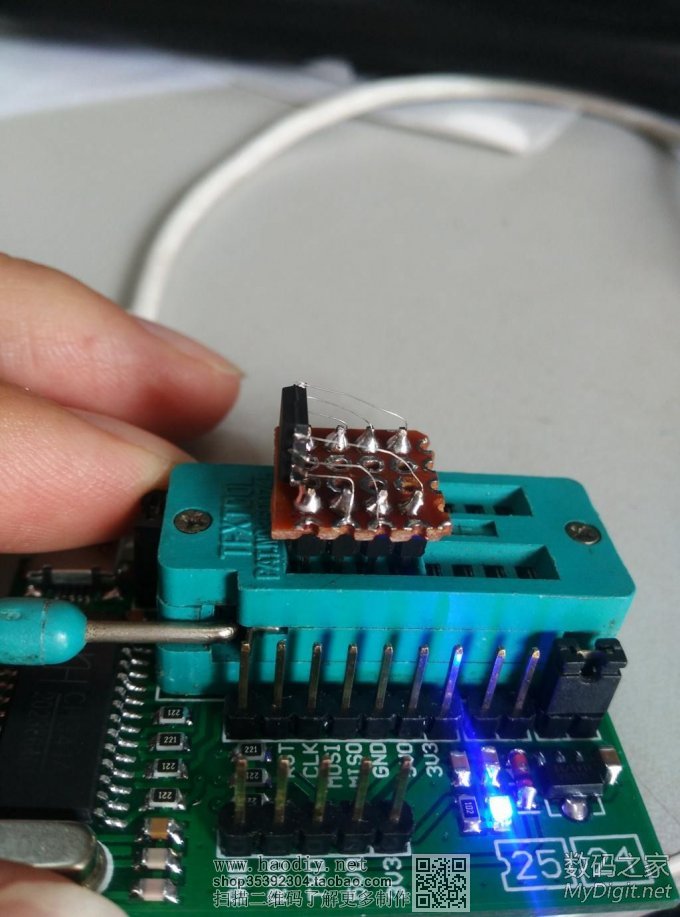

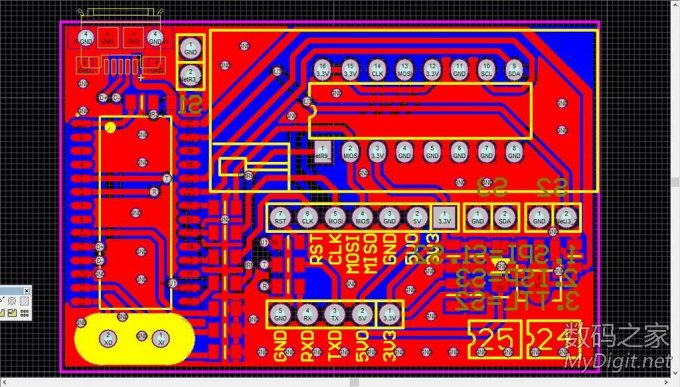

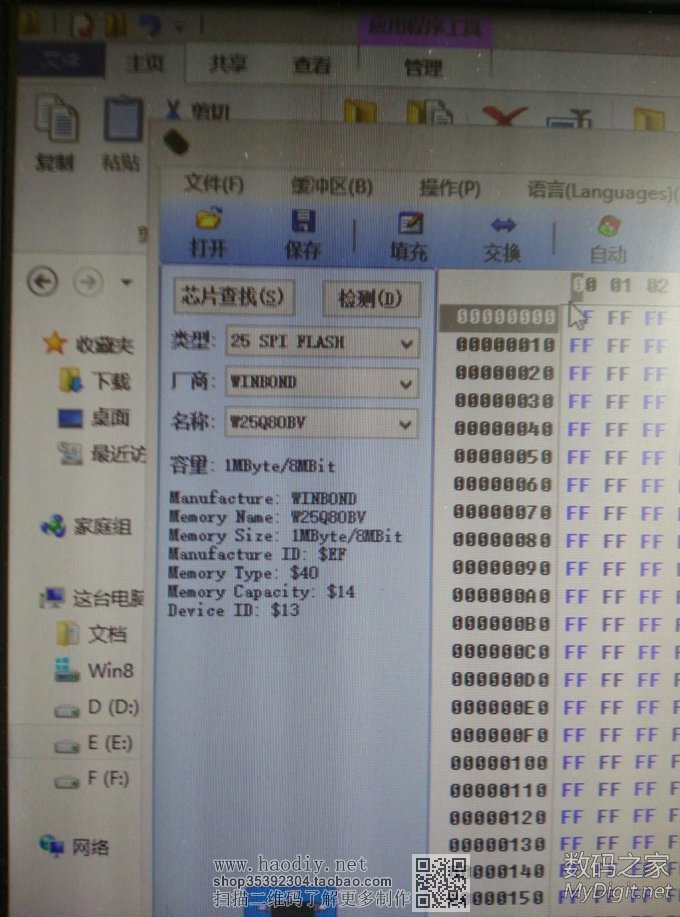

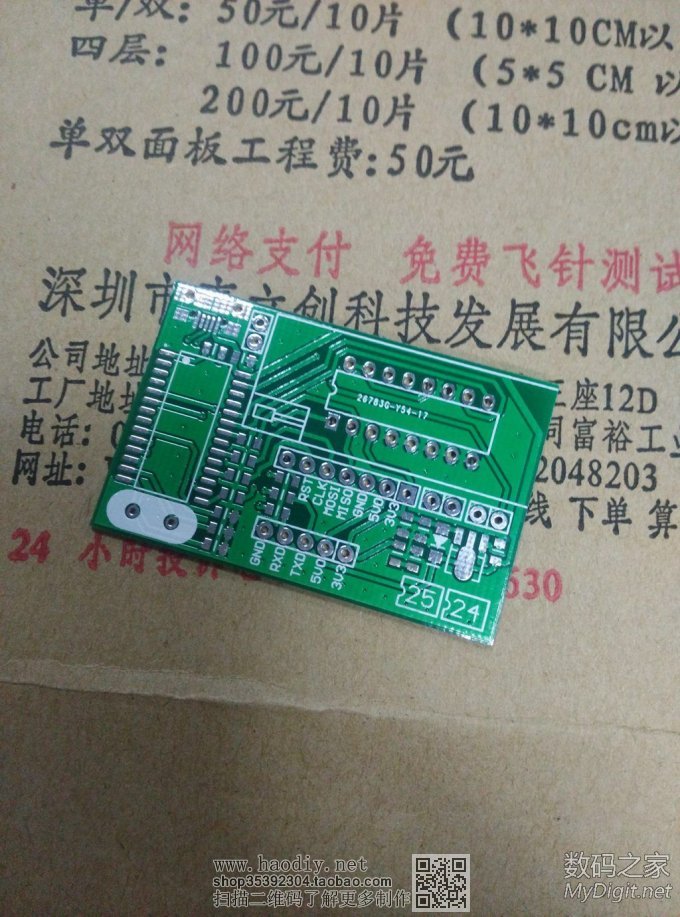

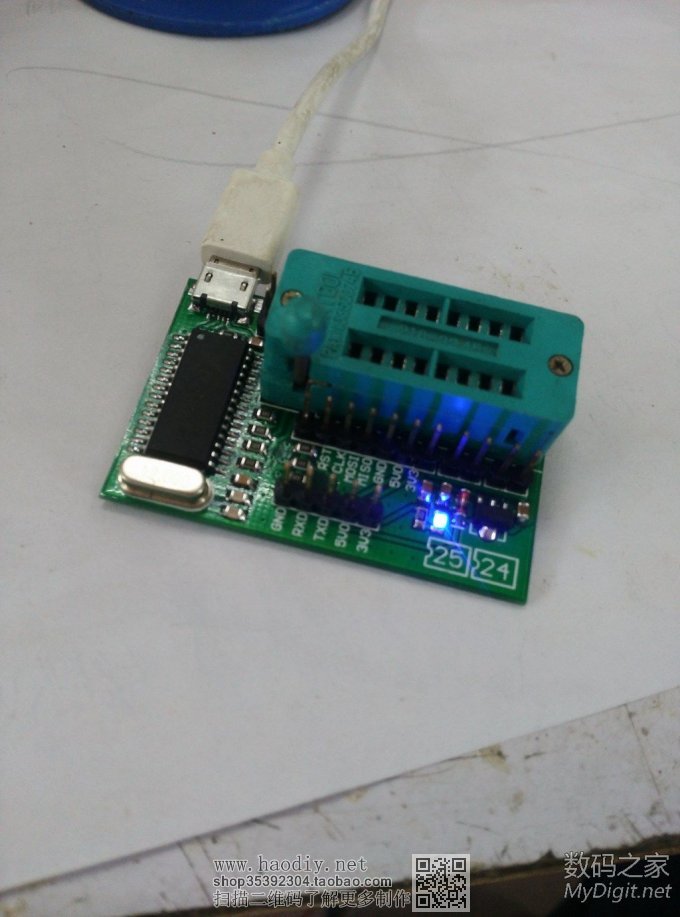

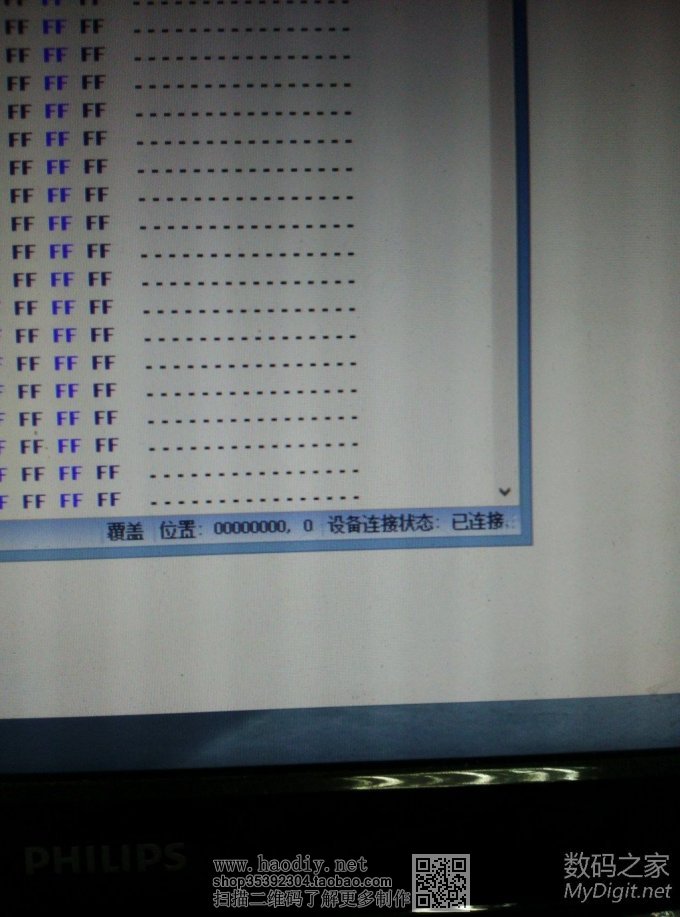

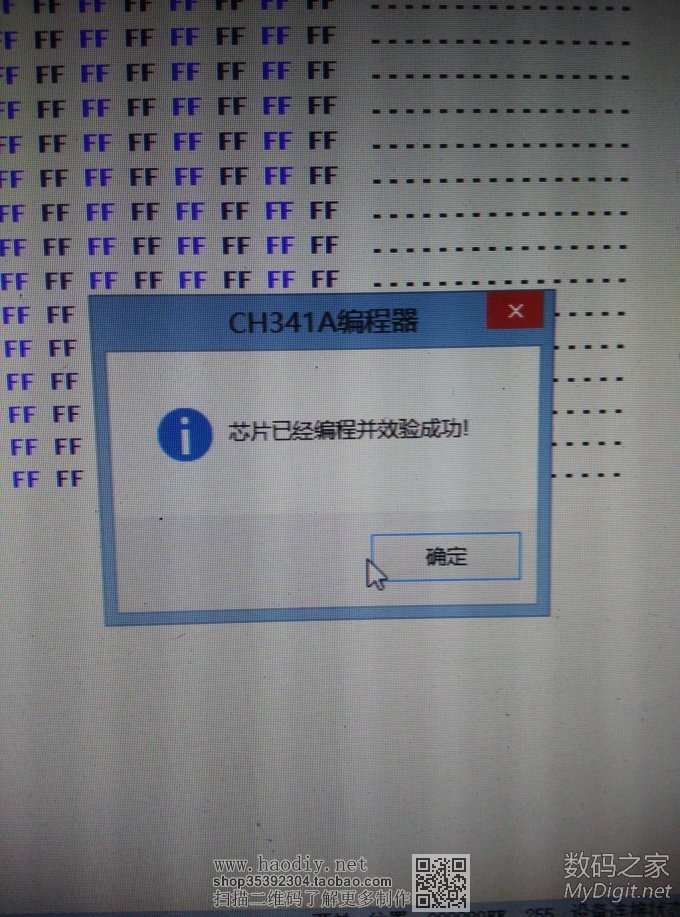

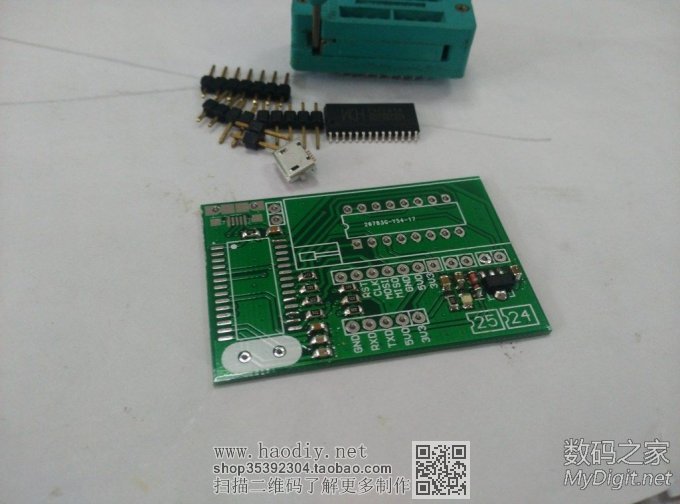

这次做的是341编程器,为什么要做这个,因为要玩路由啦,为了显得专业一点(本人专业开发射击狮),肯定不能用手工电路板啦,更不能用万用板啦,那怎么办。 好办,全程重新排板咯,说干就干 先整原理图,有坛友说4148画反了,其实没有反哈,这里是保护用的,正常时候是不起作用的哈 ![]() 再整PCB,有点强迫症,器件一定要排整齐咯 ![]() 再秀一下3D视图,可惜呀,自己定义的封装,不能显示,算了,反正这个不影响结果 ![]() 不要说我广告哈,不会打码,电路板是发深圳做回来的,10片50元,摊下来是5元一片,也不算贵 ![]() 顺带了些器件 ,拍蒙了 ![]() 备齐材料,准备开工 ![]() 先焊好小器件,再上IC ![]() 很多人一开始就焊IC,结果被静电搞死了,亏大发了 ![]() 看一下手工焊接的水平,怎么说呢,已经练了十几年了,能差吗 ![]() 全部搞定 ![]() 换个角度欣赏一下 ![]() 通电,没冒烟,还不错 ![]() 装好驱动,可以看到设备已经连接 ![]() 楼下还有,不要走开 放入一个EEPROM看看 ![]() 选下设置,随便写入些什么东西看看 ![]() 好,成功了, ![]() 下面来试一下25系列的,由于没有转接器,打算用一个读码器改下, ![]() 拆开了,看着有点复杂 ,没有动手,算了,先测IC吧 ![]() 把IC焊成这样, ![]() 选25系列,一样烧写成功,只是文件比较大的时候 ,有点慢,烧个8M的文件,要5分钟了,不过也能用,DIY的成果就是这样啦 ![]() |
