完整复刻《超动态宽频响优质调幅收音机》

时间:2017-09-19 21:15来源:www.crystalradio.cn 作者:ymwzx 点击:
完整复刻《超动态宽频响优质调幅收音机》 ,矿石收音机论坛
 2002年的第4第5期《无线电与电视》杂志刊登了“再现超动态宽频响优质晶体管调幅收音机”一文,使我想起上世纪80年代《无线电与电视》杂志刊登过的曹锦馨、李传钟两位前辈的文章“超动态宽频响优质晶体管调幅收音机”,记得当时也比较认真拜读过,对于其中的具体原理分析,理解较为模糊,主要是在当时限于复杂的原理和经济条件不敢有制作此机的念头,但对文中的见解和思路及分析颇为新颖,印象深刻,这几年重读此文,对文章理解有所加深,遂有了业余制作此机的想法。近两年看坛里的高手纷纷仿制,自己也跃跃欲试,yuanzen、moder、suhonggui、保尔、梅干菜、可达老师等文章和制作本人也都试过,但大多复制的是此机的高中频部分,音频部分都是简化或用集成电路代替了,其实细细阅读此文可以发现,音频部分也颇有特色,包括宽窄频带控制,除了高中频部分有,音频部分也有的,高低音调节部分也另有一功,且有与春雷3T9收音机高低音调节曲线做了比较并进行了有改进。另外,看到不少坛友对此机的电感、中周制作有所担心和畏惧,介绍几种业余条件下制作中周和振荡线圈制作方法。
      由于有心制作此机,动手前做了不少功课,故收集了不少坛里和网上的电路图和印版图,只要和“超动态宽频响收音机”相关文章、帖子也反复研读,陆陆续续经过近一年时间,终于在最近完工,特将制作中的一些体会和心得同感兴趣朋友交流一番。首先声明,图纸照片等大多为坛里下载,本人仅仅做整理。
本主题由 草音 于 2017-2-2 15:40 删除回复

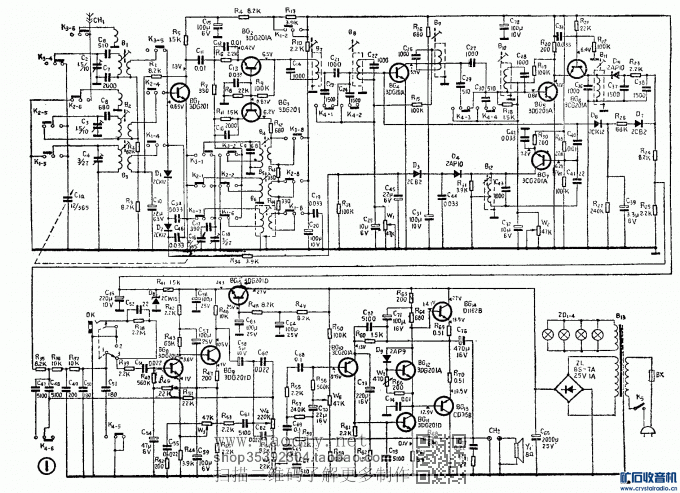

1.0 超动态宽频响收音机电路图.gif (206.83 KB, 下载次数: 160)



先看原理图,吃透原理

完整复刻《超动态宽频响优质调幅收音机》

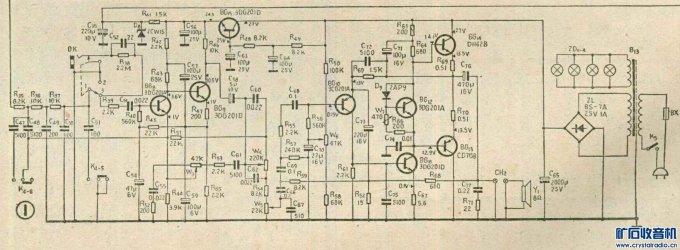

2.0 低频部分电路图压缩.jpg (167.66 KB, 下载次数: 99)



先易后难,先做音频部分

完整复刻《超动态宽频响优质调幅收音机》

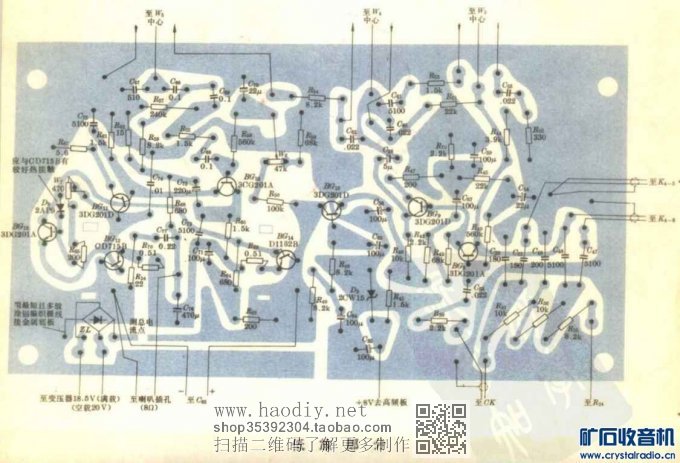

2.1 低频部分印版图压缩.jpg (100.11 KB, 下载次数: 65)



完整复刻《超动态宽频响优质调幅收音机》

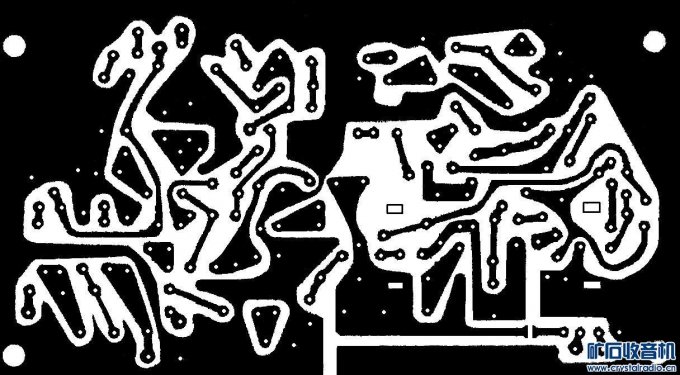

2.3 热转印用低频板 86x156mm.jpg (158.02 KB, 下载次数: 79)



坛里下载翻转好

完整复刻《超动态宽频响优质调幅收音机》


2.4 激光打印PICT0016.JPG (205.2 KB, 下载次数: 39)



激光打印在转印纸上

完整复刻《超动态宽频响优质调幅收音机》

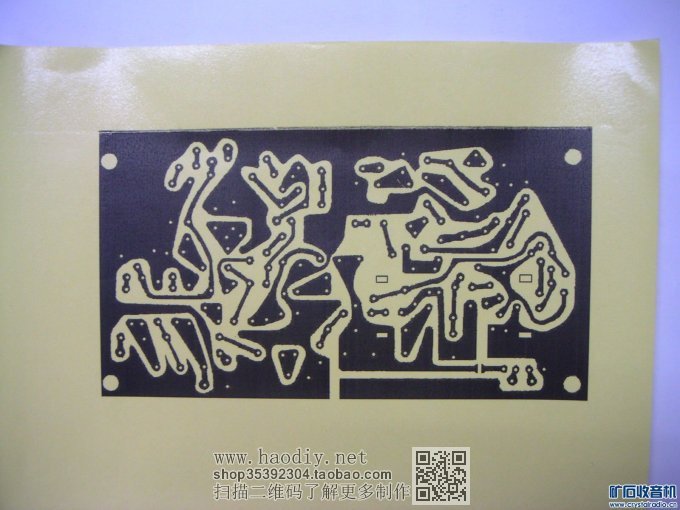

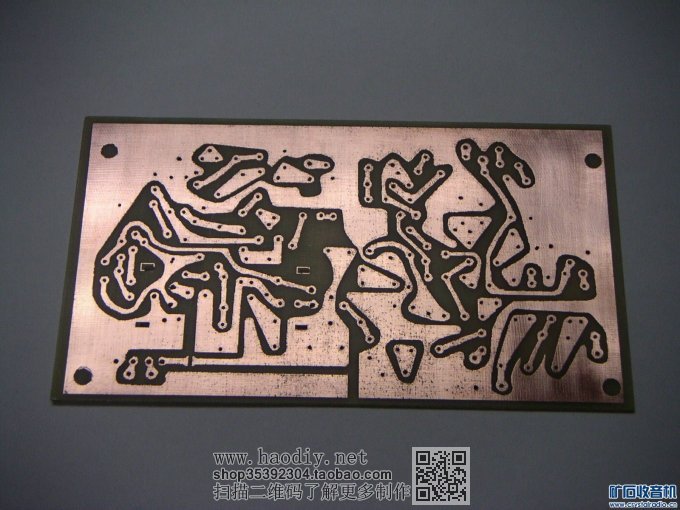

2.5 热转印PICT0018.JPG (186.89 KB, 下载次数: 37)



完整复刻《超动态宽频响优质调幅收音机》

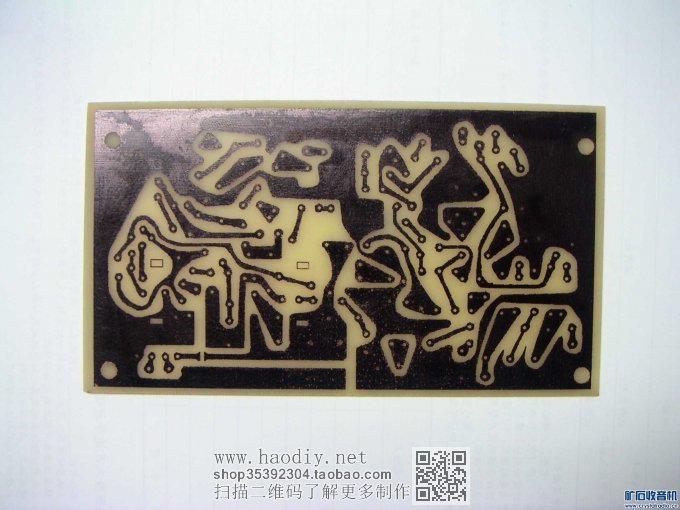

2.6 三氯化铁腐蚀PICT0020压缩.jpg (236.02 KB, 下载次数: 33)



三氯化铁腐蚀好

完整复刻《超动态宽频响优质调幅收音机》

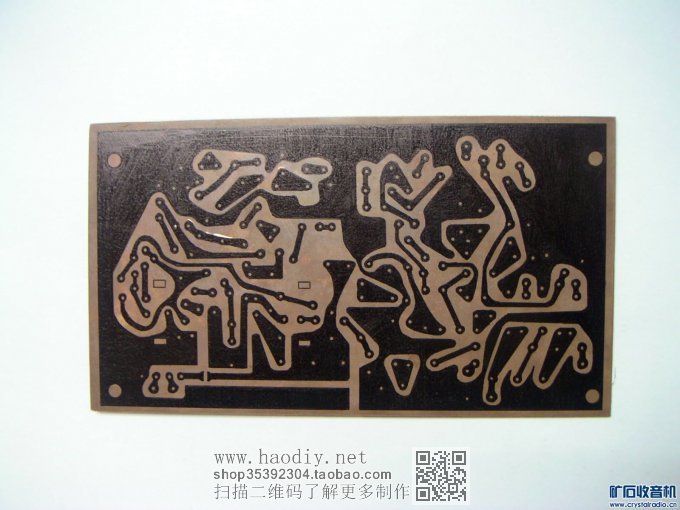

2.7 清除印膜PICT0023压缩.jpg (263.99 KB, 下载次数: 38)



完整复刻《超动态宽频响优质调幅收音机》

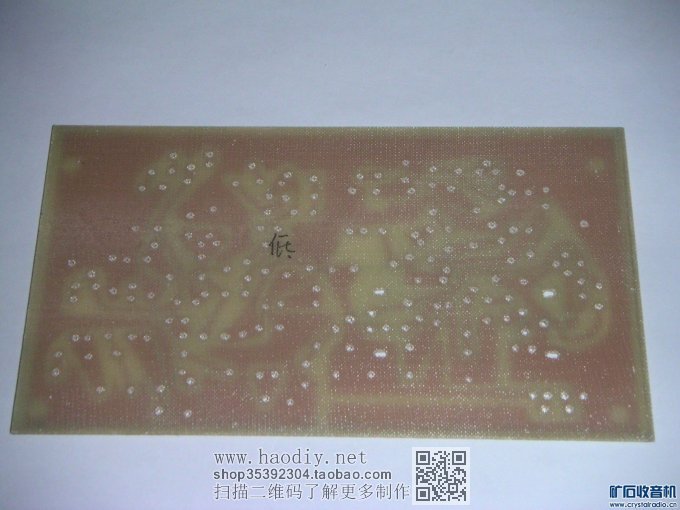

2.8 打孔PICT0026.JPG (252.68 KB, 下载次数: 36)



打孔

完整复刻《超动态宽频响优质调幅收音机》

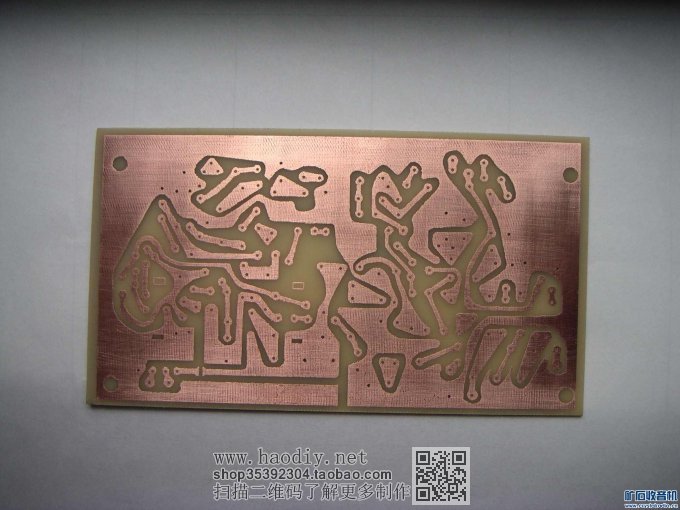

2.9 印版正面PICT0031.JPG (210.92 KB, 下载次数: 32)



正面

完整复刻《超动态宽频响优质调幅收音机》

制作过程,继续上图。完整复刻《超动态宽频响优质调幅收音机》完整复刻《超动态宽频响优质调幅收音机》

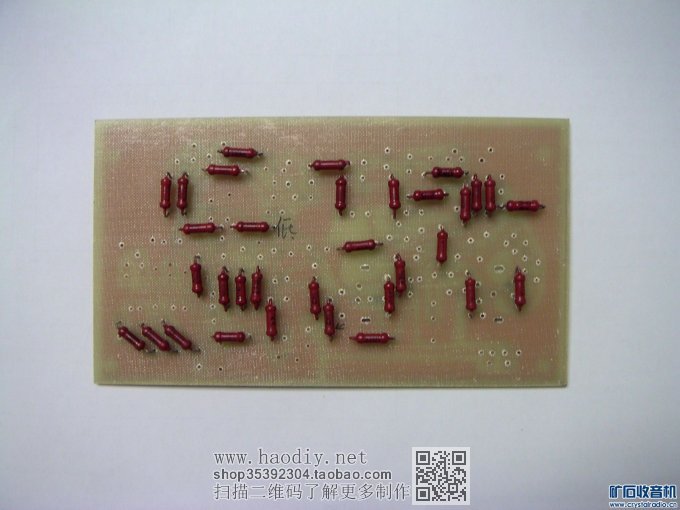

2.10 先安装电阻PICT0045.JPG (188.8 KB, 下载次数: 25)



完整复刻《超动态宽频响优质调幅收音机》

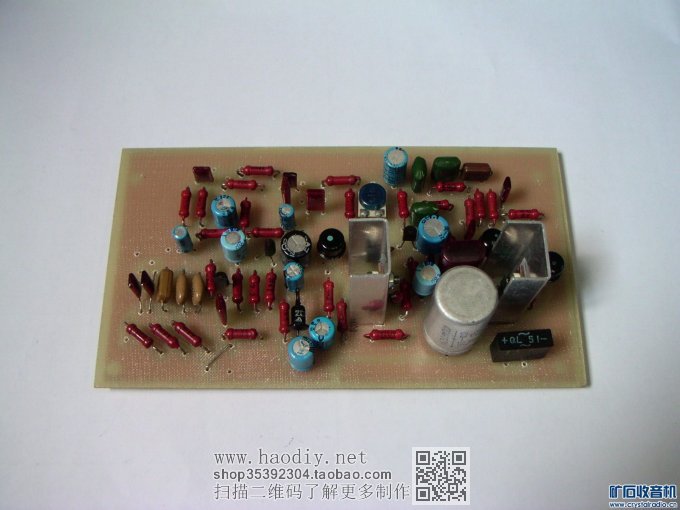

2.11 原件安装完毕PICT0048.JPG (184.23 KB, 下载次数: 28)



原件安装完毕,尽量用老原件,怀旧一下,呵呵。

完整复刻《超动态宽频响优质调幅收音机》

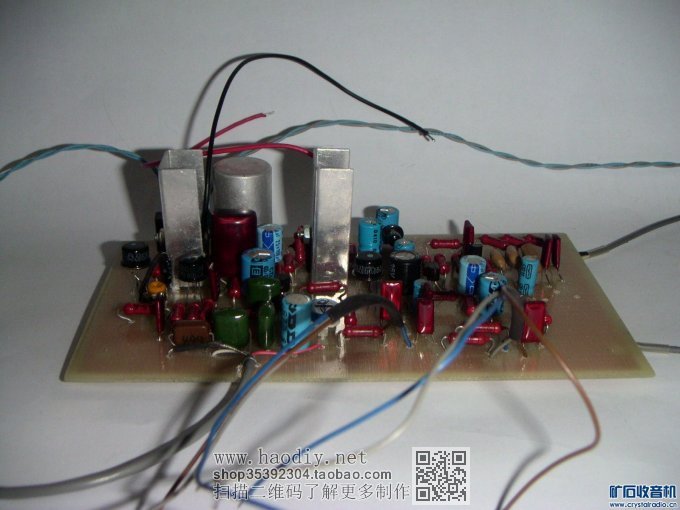

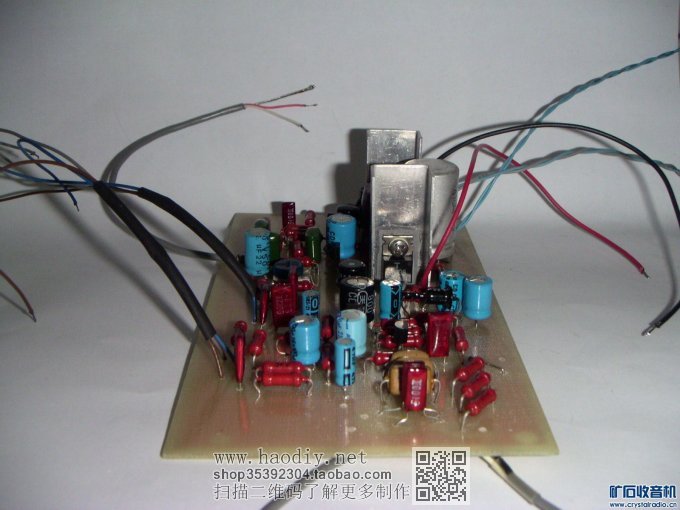

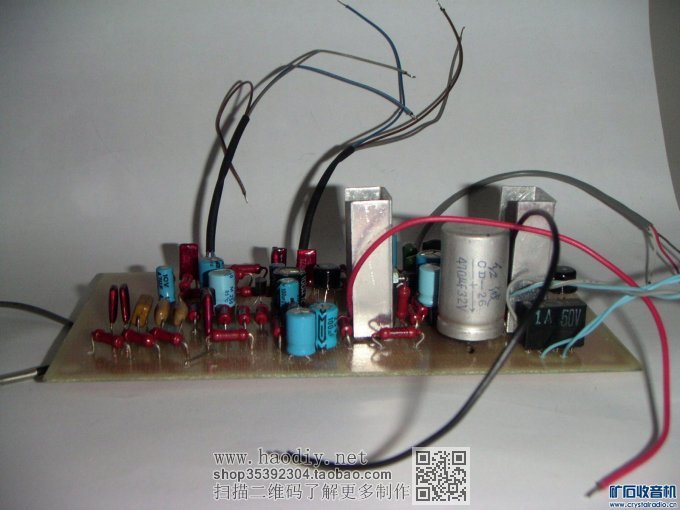

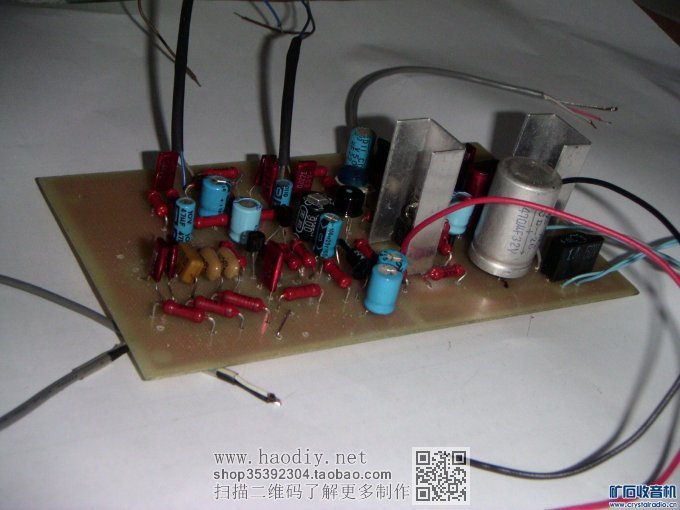

2.12 多角度PICT0051.JPG (202.9 KB, 下载次数: 27)



多角度

完整复刻《超动态宽频响优质调幅收音机》


2.12 多角度PICT0053.JPG (201.12 KB, 下载次数: 18)



多角度

完整复刻《超动态宽频响优质调幅收音机》


2.12 多角度PICT0054.JPG (201.54 KB, 下载次数: 22)



多角度

完整复刻《超动态宽频响优质调幅收音机》


2.12 多角度PICT0055.JPG (202.73 KB, 下载次数: 21)



多角度

完整复刻《超动态宽频响优质调幅收音机》


2.12 多角度PICT0064.JPG (197.26 KB, 下载次数: 22)



多角度

完整复刻《超动态宽频响优质调幅收音机》

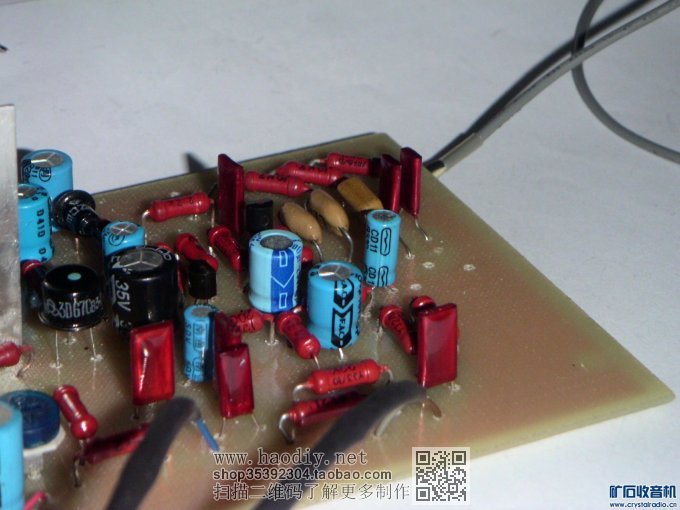

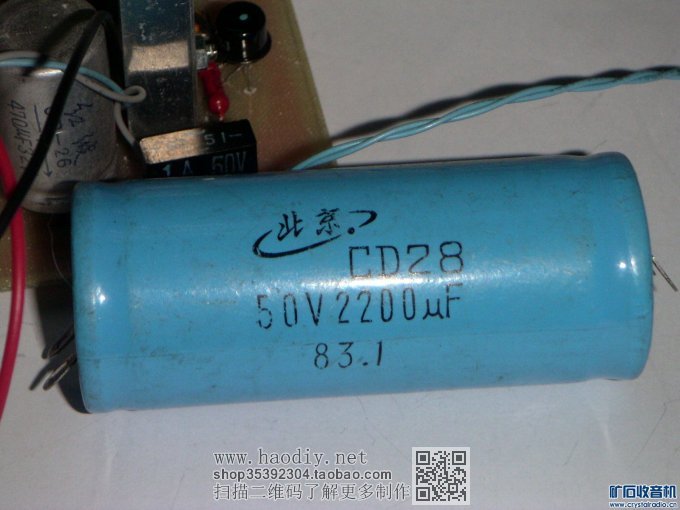

2.12 多角度PICT0077.JPG (203.9 KB, 下载次数: 24)



滤波电容,

完整复刻《超动态宽频响优质调幅收音机》

 本着先易后难的原则,先做音频板,原件选择和组装调试注意事项如下,音频板包括前置、音调、功率放大和电子滤波几部分,其中BG15、 BG11为电子滤波和推动放大管,原机选用3DG201D,对耐压和频率特性较3DG201A要高,本人实际选用3DG7C和3DG130中功率管,BG14、 BG13为互补功率放大,原机选用D1162B和CD715B,本人实际选用二手拆机对管C2238和A968,参数为1.5A、160V、25W,耐压和功率余量较大,实际参数在1A、50V、10W以上的音频互补管应该都可以用。BG13即CD715B安装时要注意C、E脚位置要互换一下,请参考印版图,另D9即2AP9安装时要紧贴BG13即CD715B的散热片,以对功率管偏流进行温度补偿,音量电位器W5必须用22KΩ指数型电位器即A型或Z型的,220KΩ低音电位器和47KΩ高音电位器本人在调试时用得是WH20系列直滑式指数型电位器,好处是1、3较对调后可变成对数型电位器,以平顺调节效果,用对数型电位器时高低音在提升较平缓,而衰减时较迅速,反之……,后实际装机时用了旋转式线性电位器,效果也不差。调整W6(47KΩ),使功放级中点对地电压为总电压一半,调整W7(470Ω)使末级D1162B和CD715B静态电流为15-20mA,R70(0.51Ω)上压降为8-10mV即可。
