高频头FM收音机试验成功

时间:2017-09-19 21:09来源:www.crystalradio.cn 作者:barracuda 点击:
高频头FM收音机试验成功 ,矿石收音机论坛
放假回家,在学校期间买的2元高频头终于派上用场,做出来的实验机效果出乎我的意料,同时也试验FM机的中放电路和鉴频电路,为今后做模块化收音机做铺垫
特点:接收部分采用成品高频头,灵敏度高,免调试
      电调谐,干扰小,可以与数字电路方便结合
用陶瓷滤波器,陶瓷鉴频器取代中周和鉴频线圈
      中放,鉴频,低放全部采用集成电路,电路简单
缺点:要求供电电压高(12V),耗电大(100mA左右)
实际使用:接50cm左右软导线做天线时能完全覆盖88-108MHz频段内,北京的所有电台节目,调谐采用多圈电位器,没有跑台,频率漂移问题。

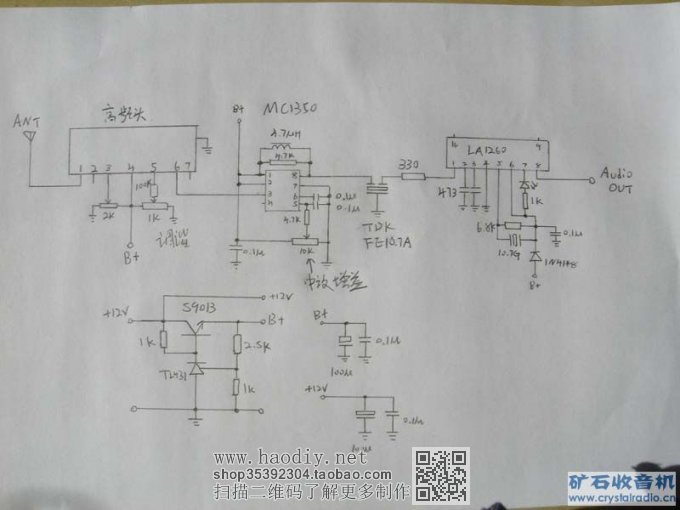

电路:图画在纸上比较凌乱,整理好上传。 高频头采用米兹米的成品高频头,型号不详,参数不详,调谐电压在0-7.5V能覆盖88-108MHz频段,高频头输出10.7M中频,进入MC1350中放,根据器件手册,MC1350在10.7M时能达到58dB增益,陶瓷滤波器采用TDK的FE10.7A,3dB带宽约为280+-50KHz,鉴频用LA1260,陶瓷鉴频器为国产10.7G;后级低放用NE5532.
由于不清楚高频头内部是否已经集成了中放电路,在设计电路时MC1350采用的是可变增益设计,但实验发现,如果不用MC1350,之间用0.1u电容将高频头输出和LA1260相连,也能接收到电台信号,但是声音较小,信号较弱,看来中放电路是不可缺少的。原计划中放电路采用TA7060,可是中发的柜台没有现货,而且价格较贵,故突发奇想换成了电路简单的MC1350;中放用MC1350后,灵敏度大增,不接天线也能收到诸如97.4,103.9,106.1的强电台信号,接上天线后信号很好但是噪音较大,调节增益没有任何反应,看网上确实有对MC1350底噪大的批评,不过调准电台后噪音还是会近似消失的;调谐我用的是3296多圈螺旋,效果非常好,一般一个电台能占1/4圈左右,调到有台的位置在稍微左右动动就调准了,比可变电容好调多了。后面的低放电路本来想采用TDA2822,结果发现家里没有了,不过反正是推动小功率扬声器,就直接拿NE5532用了,输出电容100uF,换成10u就可以当前级,后接功放,而且5532用12V供电降低了前面9013构成的稳压电路的负担。要说这NE5532,先抓了一颗是从西四电子市场的家电配件摊买的,2元一颗,”TI”出品,拿来根本不能用,也不发热也有工作电流,闹得我以为电路有问题,查来查去找不到问题,后来换了一颗TI原厂的,问题立马解决。
成功

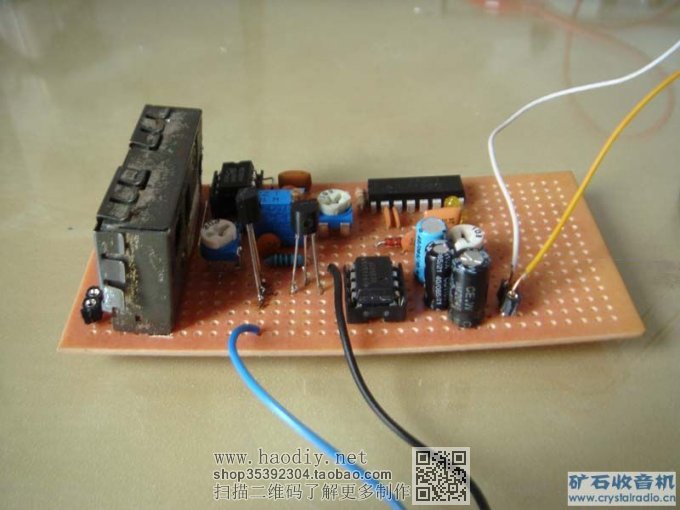

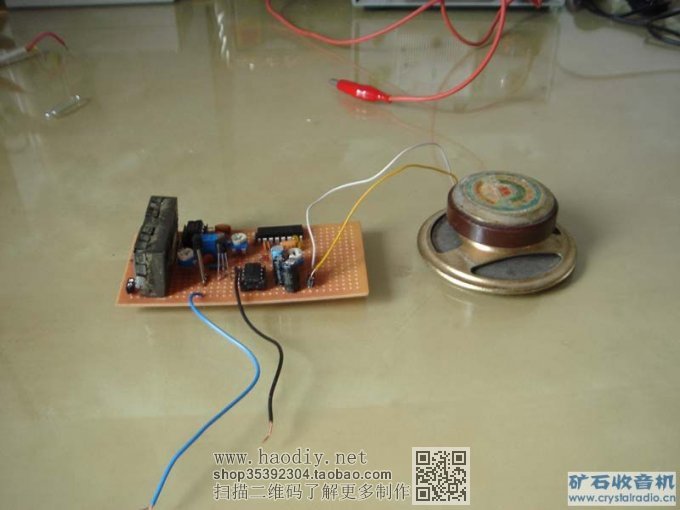

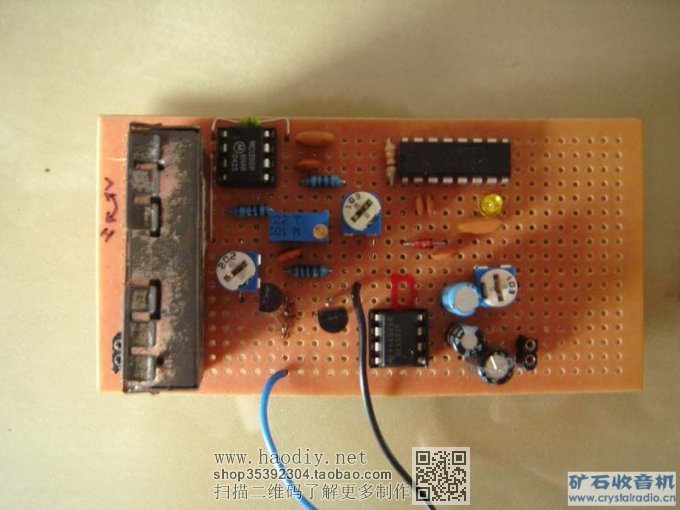

整机

高频头FM收音机试验成功





高频头FM收音机试验成功





高频头FM收音机试验成功

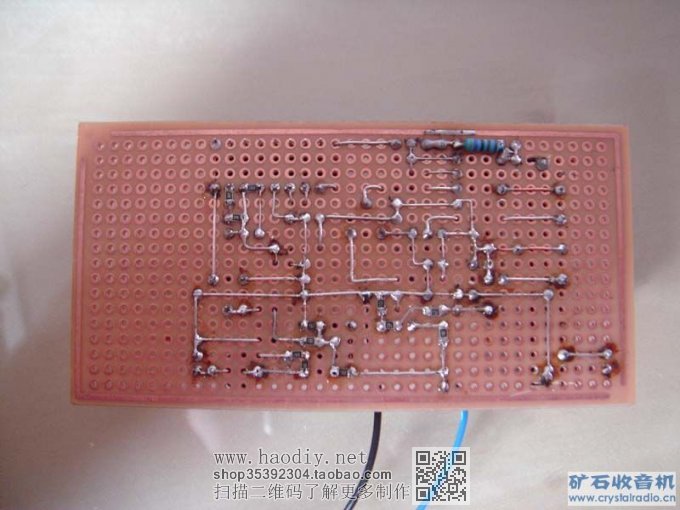

底部连线

高频头FM收音机试验成功

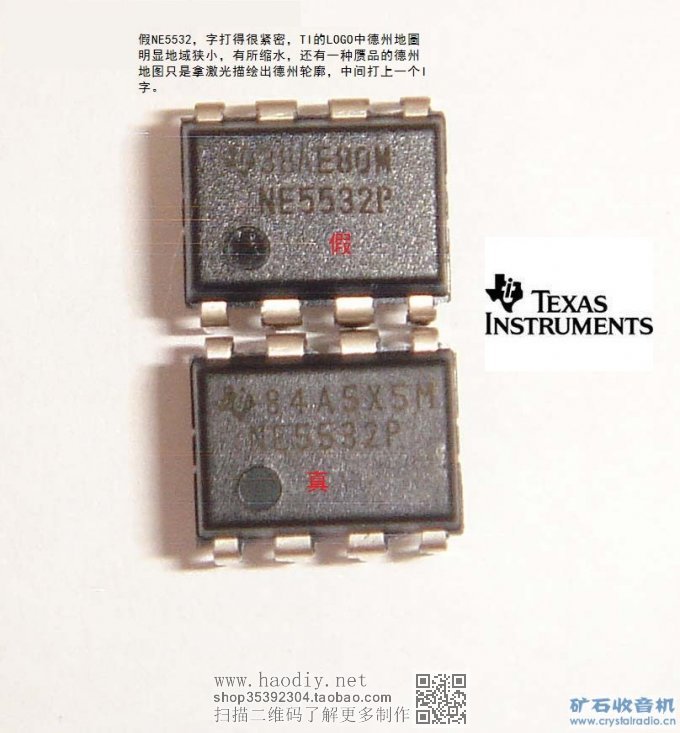

真假5532

高频头FM收音机试验成功

图来了!

电源部分用9013着实不妥,没料到高频头工作电流如此之大,12V供电时已经烫手了,要是15V供电立马的烧了
个人感觉MC1350可变增益没什么用,5脚可以直接对地接了
