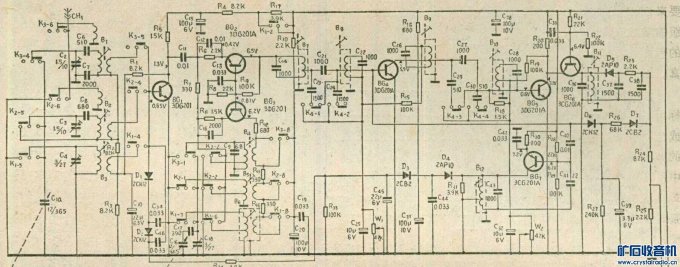

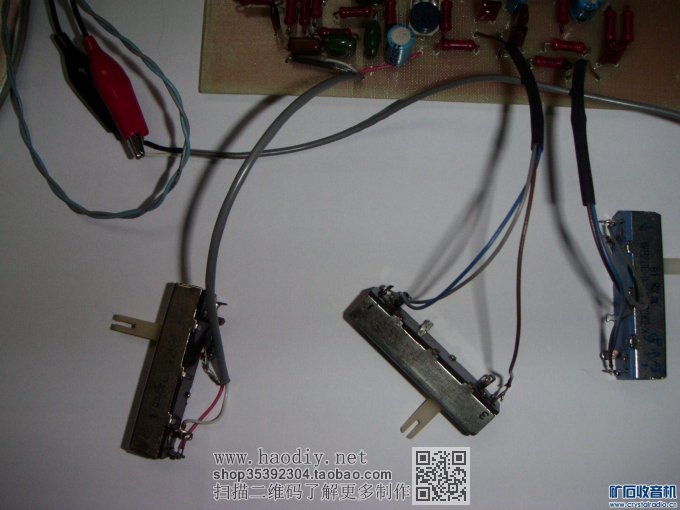

2.13 PICT0172.JPG (209.42 KB, 下载次数: 15)
-
-
2.13 PICT0173.JPG (216.95 KB, 下载次数: 13)

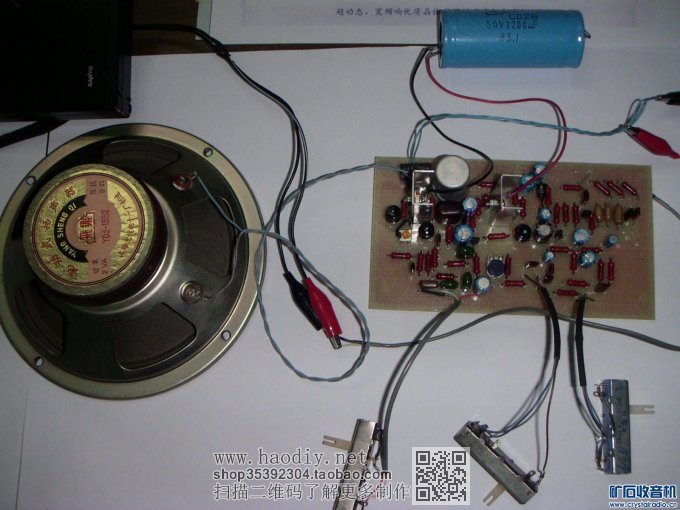

连机调试
|
正如坛友所言，中高频部分，琴键波段开关不好找，网上淘得几个相似的，且还在状态，稍作改动，正好可用。原机要求24脚三档互锁加18脚两档自锁。三档互锁为波段转换，一档自锁为宽窄带开关，另一档自锁为电源开关。 |
-
-
-
-
-
-

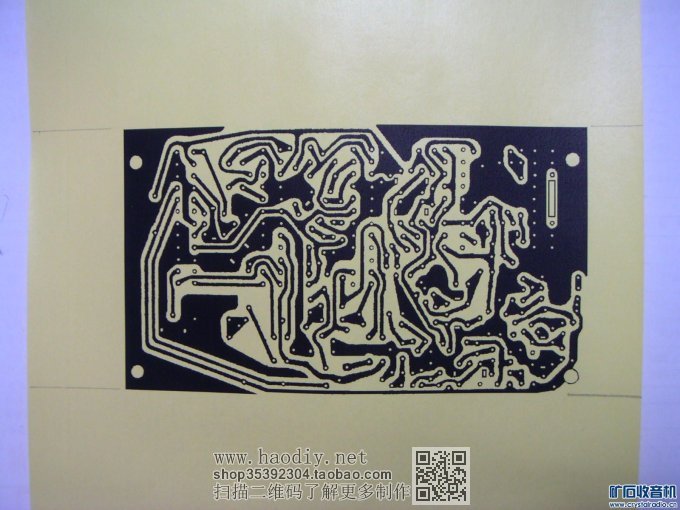

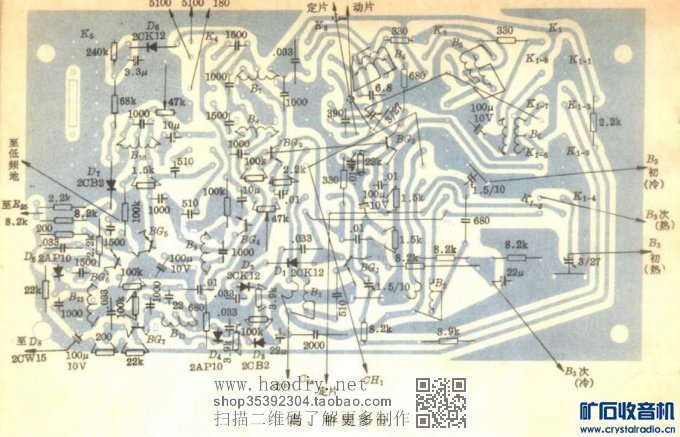

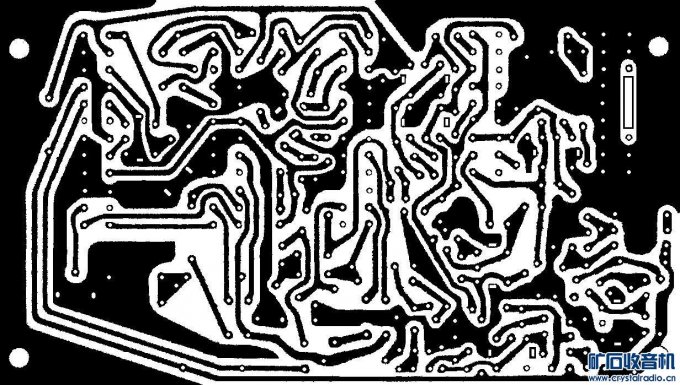

3.3 热转印用高频板 89x158mm.jpg (254.45 KB, 下载次数: 54)
-
-
3.4 激光打印PICT0082.JPG (216.07 KB, 下载次数: 27)
-
-

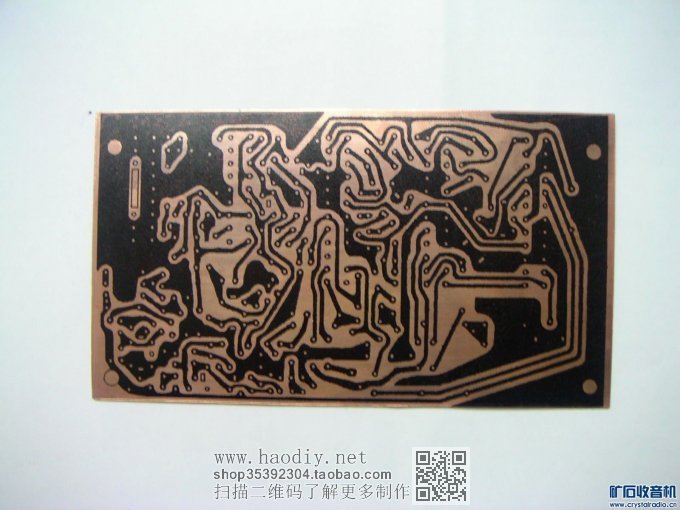

3.5 热转印PICT0083.JPG (189.33 KB, 下载次数: 22)
-
-

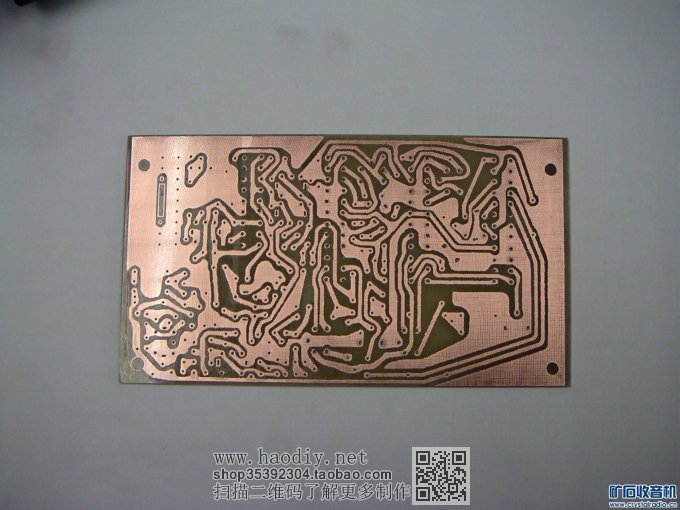

3.6 三氯化铁腐蚀PICT0089.JPG (194 KB, 下载次数: 19)
-
-

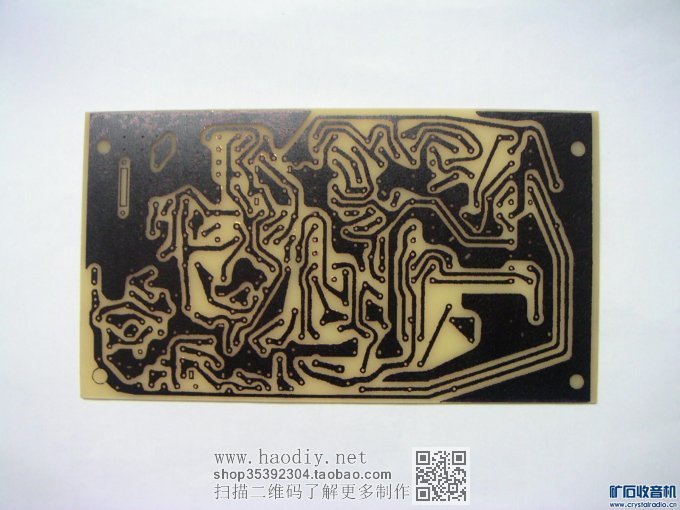

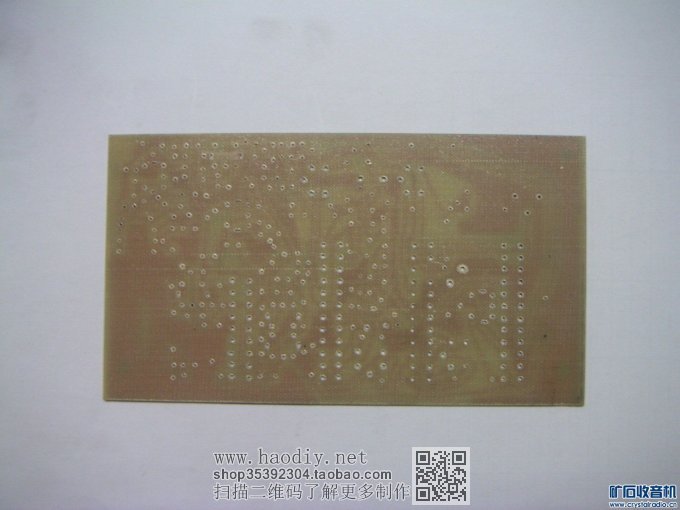

3.7 清除印膜 打孔PICT0093.JPG (220.76 KB, 下载次数: 25)
-
-
3.8 印版正面PICT0095.JPG (188.11 KB, 下载次数: 21)
-
-

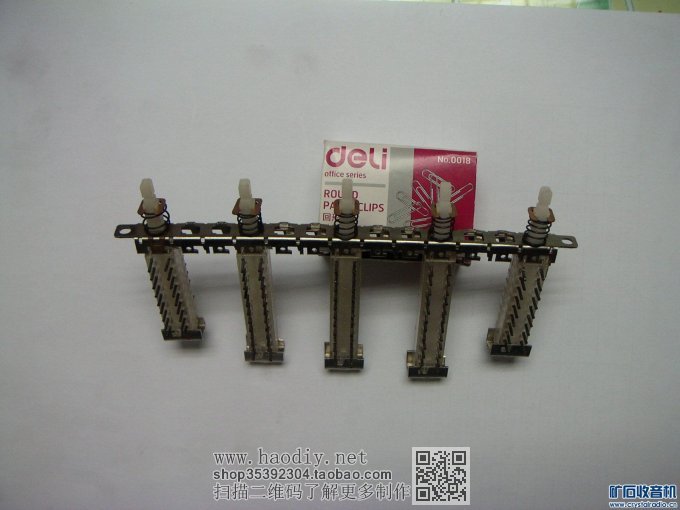

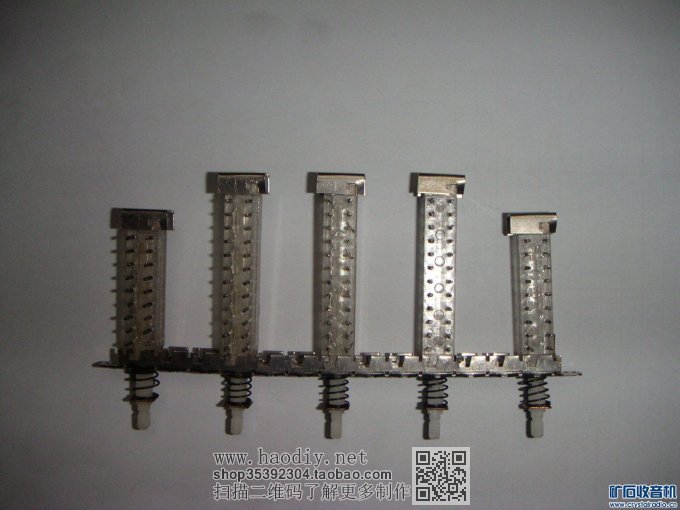

3.9 琴键开关改装前PICT0096.JPG (211.26 KB, 下载次数: 23)
-
-
3.9 改装前PICT0099.JPG (182.18 KB, 下载次数: 17)
-
-

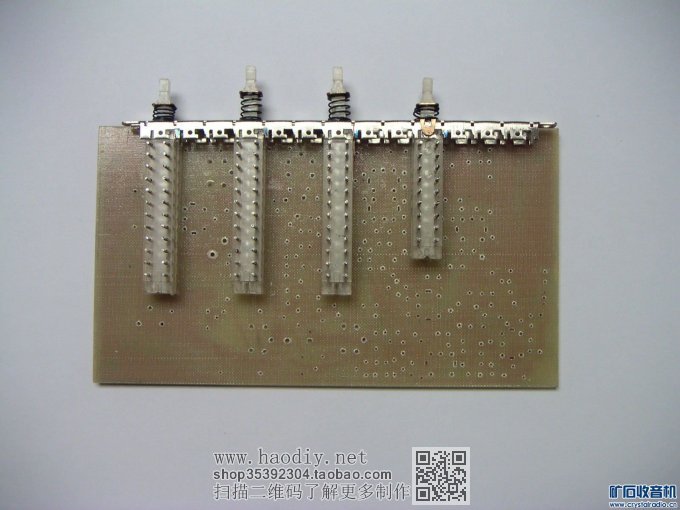

3.10 琴键开关改好后PICT0102.JPG (204.28 KB, 下载次数: 19)
由于琴键开关引脚众多，印版打孔要打得准一些，并适当钻大孔径，将琴键开关在印版上试一下，安装和顺，开关灵活后取下，先安装好电阻等低矮原件，再安装琴键开关。
琴键开关的问题解决了，接下来是中周、中波振荡线圈、中波磁棒线圈的制作问题，好在6个中周都是一样的，原机型号为TF102S，成品现在大概是买不到了，只有自己绕制或用其他型号成品改装了，本人只买到一些TF102P，它和TF102S区别是没有抽头，匝数和TF102S相同，谐振电容也是1000Pf，本人做对比参考用， TF102S只有一个带抽头的绕组，且匝数不多，自制应该不难，如中周自制成功，再自制中波振荡线圈也就顺理成章了，多个次级绕组而已，继而绕制短波天线和振荡也应水到渠成。原文中有中周、 中波振荡线圈、中波磁棒线圈的绕制图，为方便仿制，本人再画个详细制作示意图，TF102S在具体制作中用两种办法，办法一是用全新散装套件或拆机中周拆除线圈后按图绕制，办法二是用成品中周进行改制，经过查阅大量中周数据，考虑绕制方向、可操作性及最小改制量，发现TTF2-8最适合改制，只需从中周1脚拆除47匝即可，缺点是要非常小心，因为线圈有蜡封和两侧塑料围护，可适当加热后小心拆除，有70-80％成功率，附上两种中周用电桥的测试图。 |
-
-

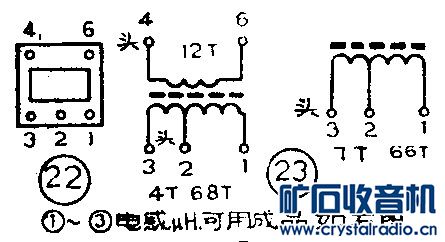

2.4 原文线圈图.jpg (28.47 KB, 下载次数: 30)
-
-

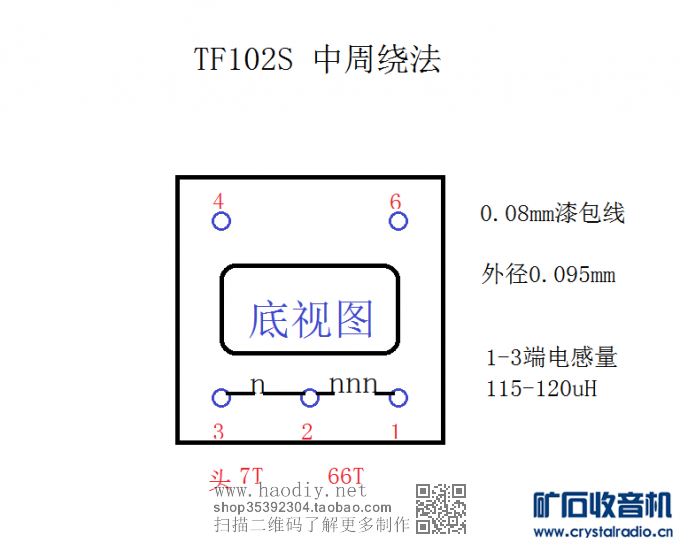

2.40 TF102S 中周绕法 图解.png (31.05 KB, 下载次数: 38)
-
-

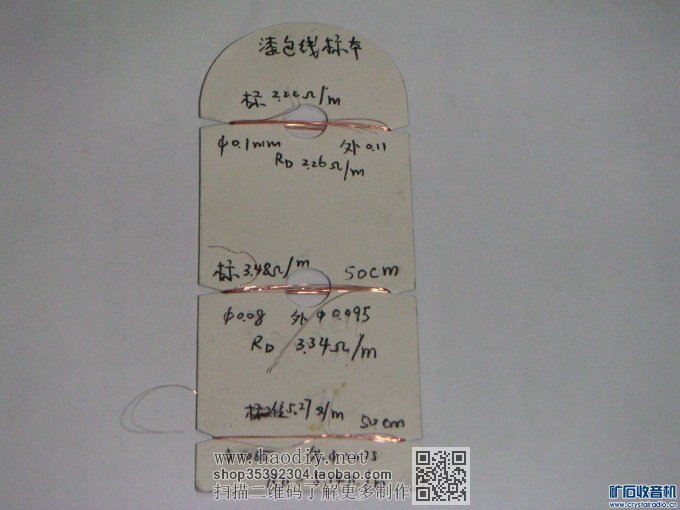

2.40 漆包线样品PICT0046.JPG (230.08 KB, 下载次数: 25)
漆包线样本
-
-

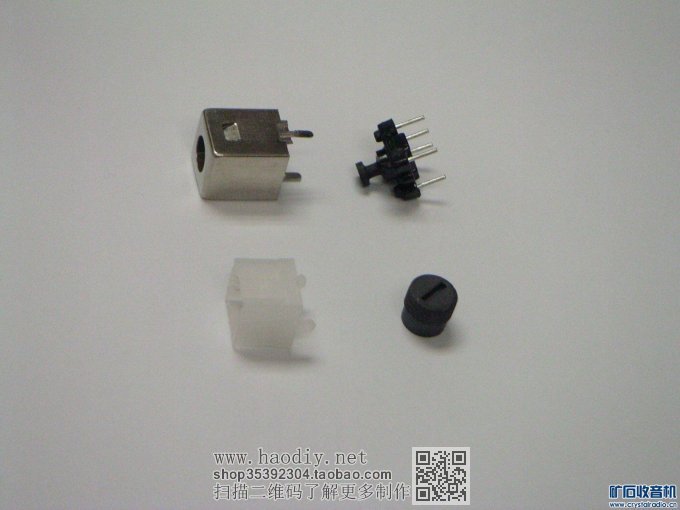

2.40 中周全新散件 PICT0001.JPG (223.26 KB, 下载次数: 25)
-
-

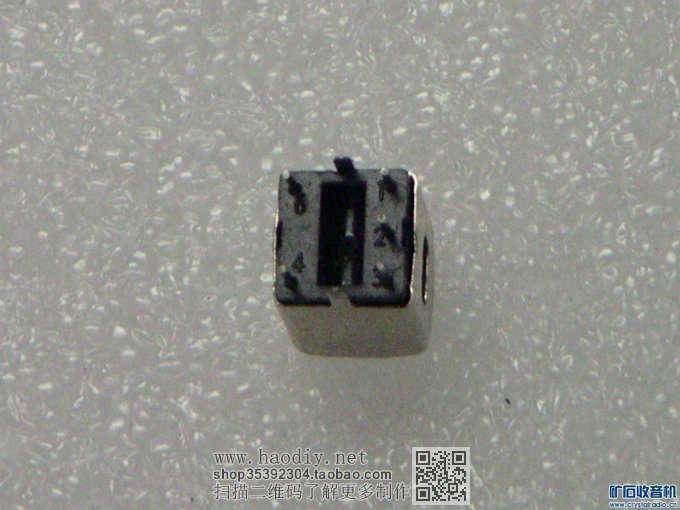

2.41 中周底视图 PICT0016.JPG (206.67 KB, 下载次数: 17)
不是每种中周上都会标引脚序号哦
-
-
2.43 最接近原装的中周TF102P PICT0020.JPG (213.33 KB, 下载次数: 20)
TF102S的亲兄弟
