这是一个或多个由超薄的印字机排线当线圈,和3DQ检波器组成的多用途，多效果的无天地线大环矿石收音机。电路是典型的3DQ检波电路，配合270pf 双联可变电容及利用超薄大环的不同配撘，做出多用途，多效果的百变无电源收音机组合。
大环的主要材料：

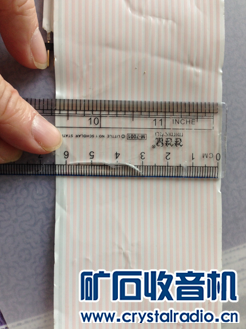

用到一种薄薄的印字机排线，在电子令件店有售，，约20元一米，可以做个薄薄的大环，可用作矿石收音机的线圈, 效果还不下于用电线或漆包铜线绕的大环。此排线由1毫文的铜箔
做成. 表面面积大, 能改善趋肤效应带来的影响.铜片与铜片间距1.5毫米, 减少邻近效应,分布电容. 测试后発觉比用电脑排线好.响度加大了。
多效果：利用排线插头交错对接来做出”单股单回路"，或把把每两个排线交错对接，把邻近两个铜箔
一起做个双股线圈来做个"双股单回路"，捕捉多一些电波，增强接收效果。也可做个双回路来增强选择性。可以用一个排线的"单环双回路"或用两个排线的"双环双回路"。
更可做个双环增强回路：用双大环来增强3DQ的能量来增强输出。
多用途：大环矿机：利用排线插座和插头，这大环可打开，可闭合，方便穿进其他支架上，

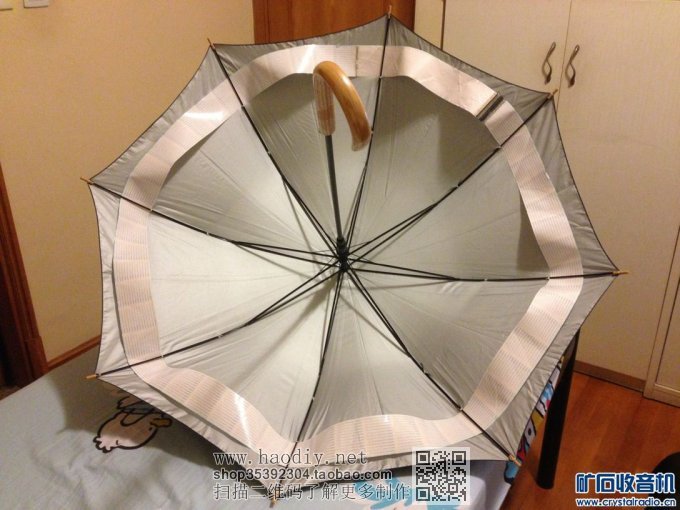

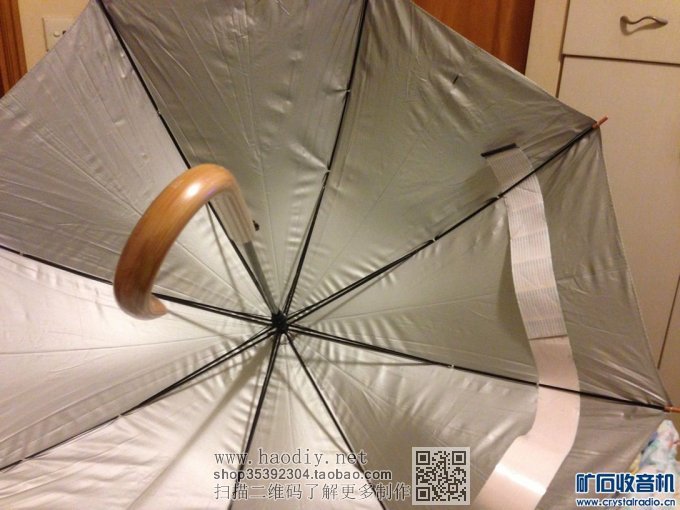

例如可轻易穿进雨伞骨内做成雨伞矿机。

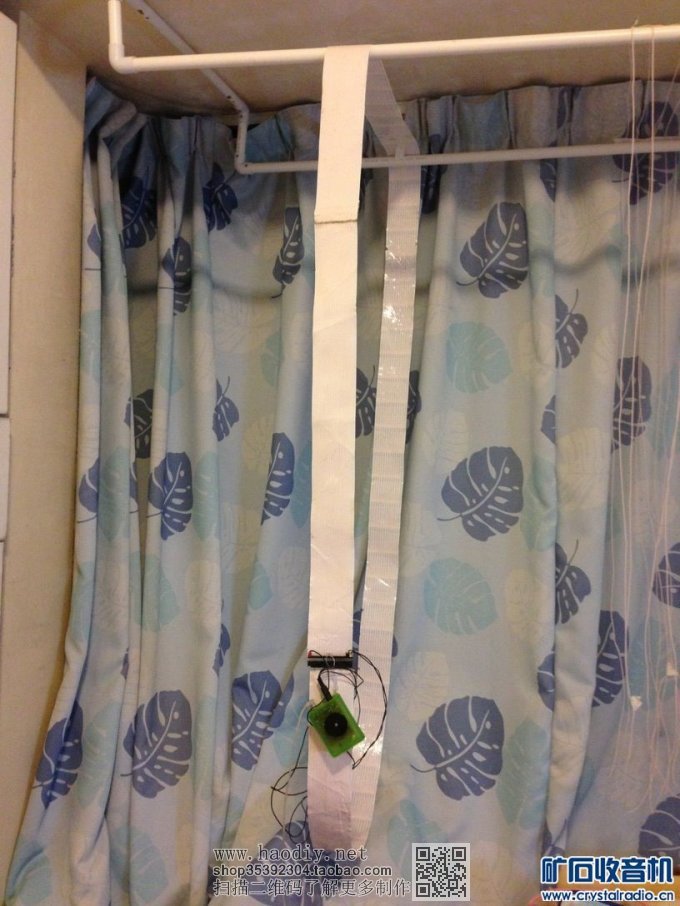

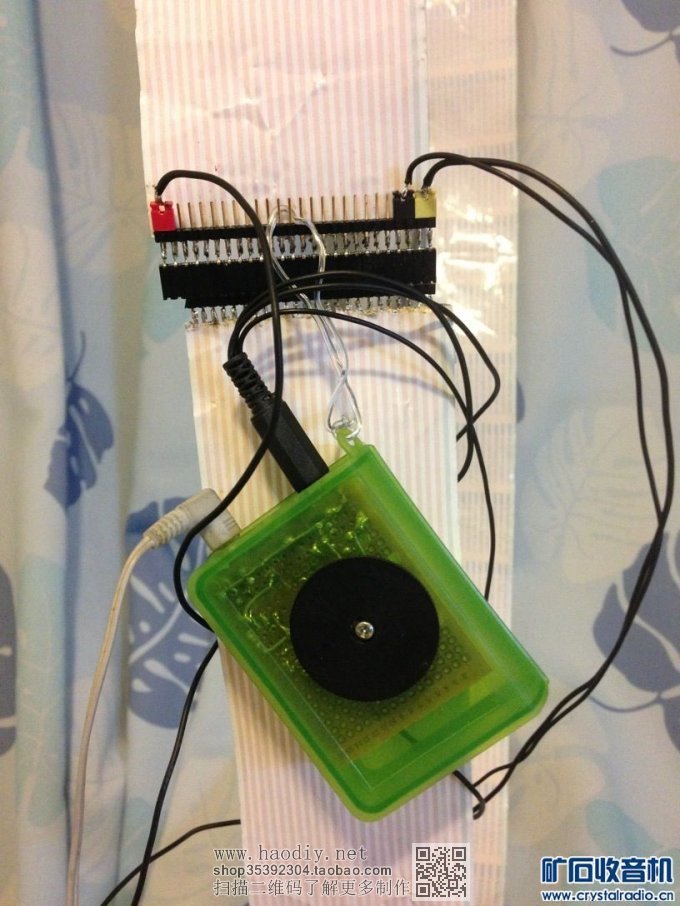

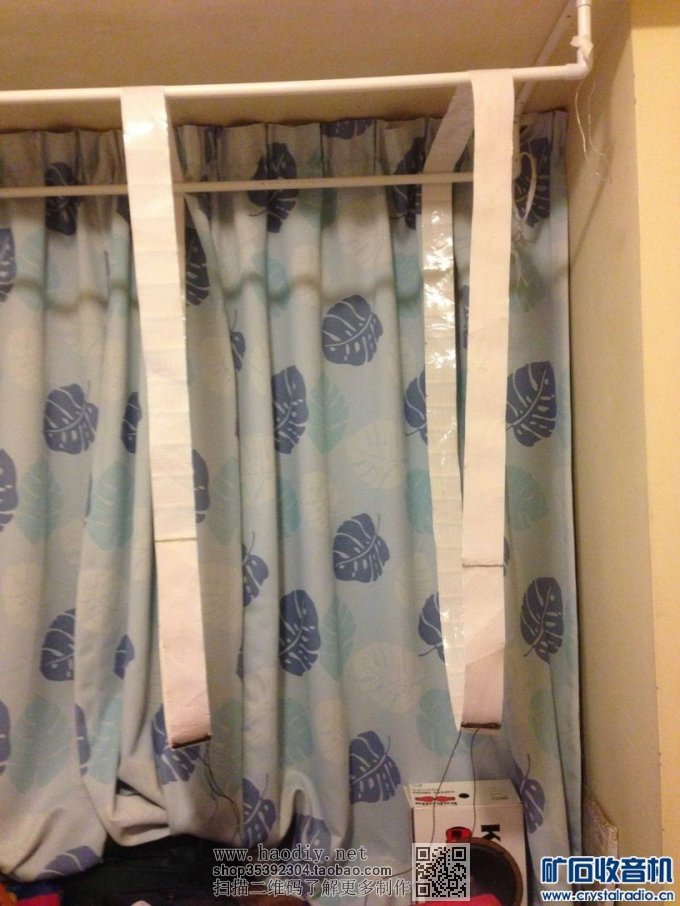

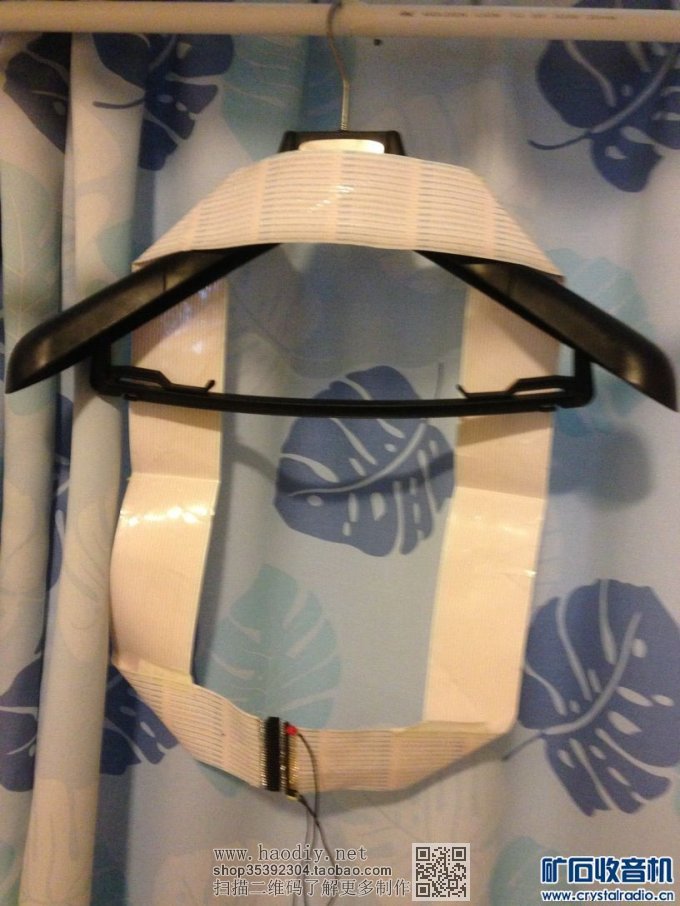

也可挂在窗户旁，当个室内无天地线矿机，
更可做个小一点的大环，把它折成方形，発挥你的想像力，做出不同用法的无天地线的矿石收音机：

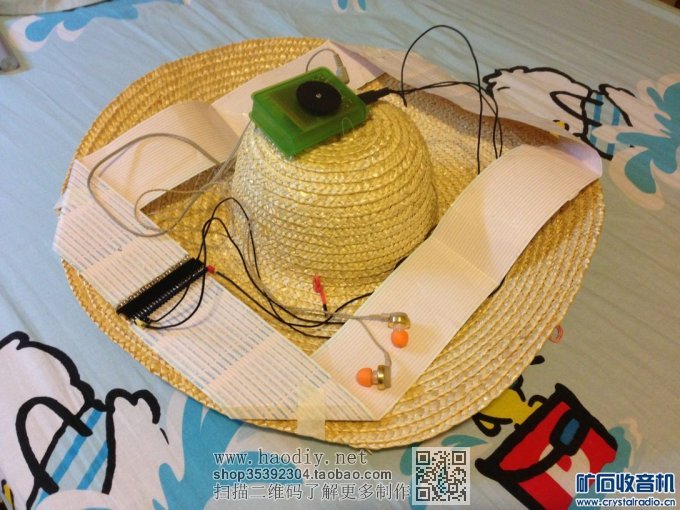

放上帽子边，做个帽子矿机

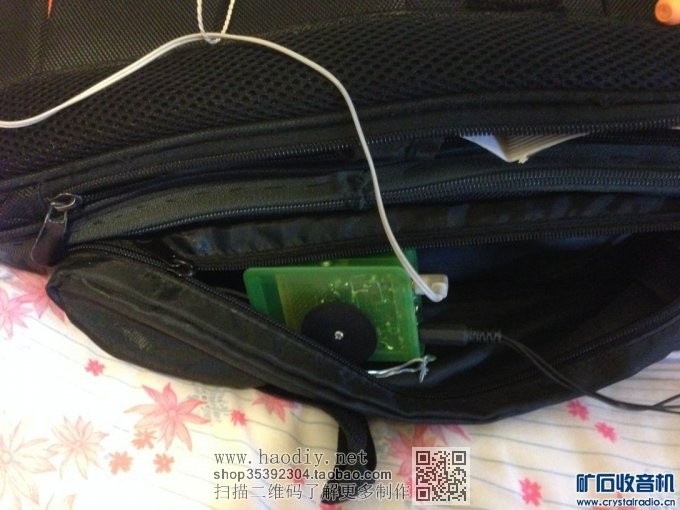

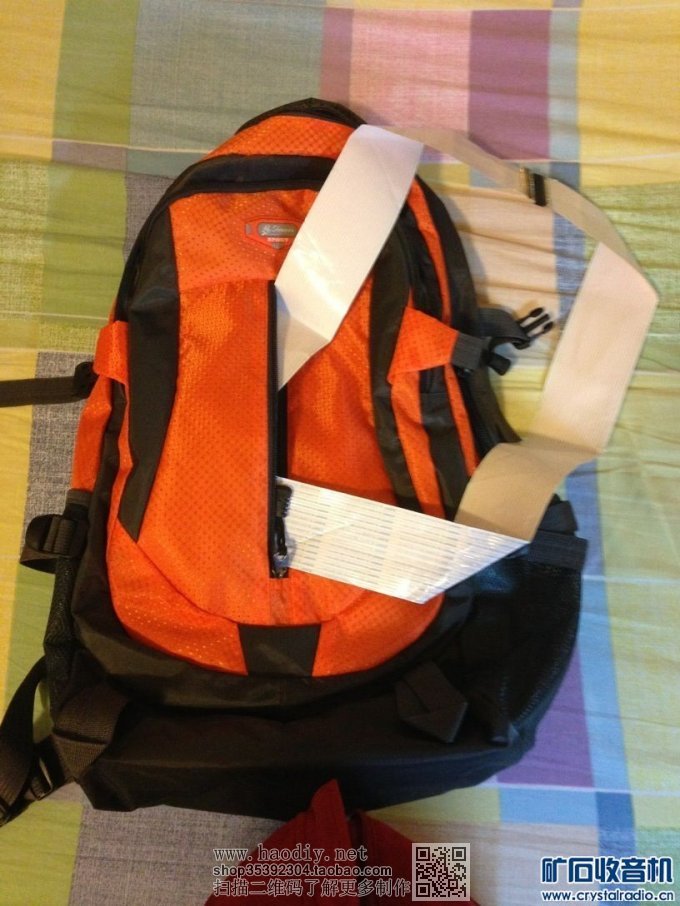

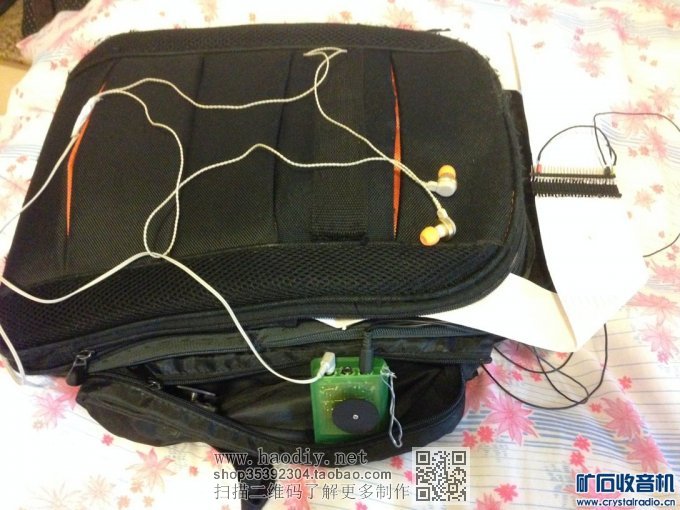

放入背包内，做个背包矿机，

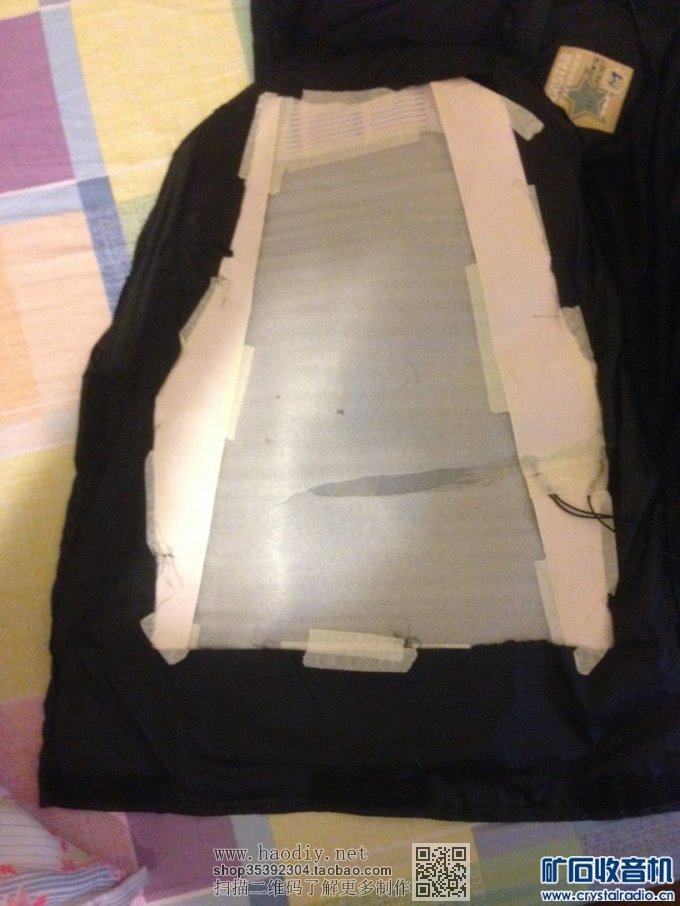

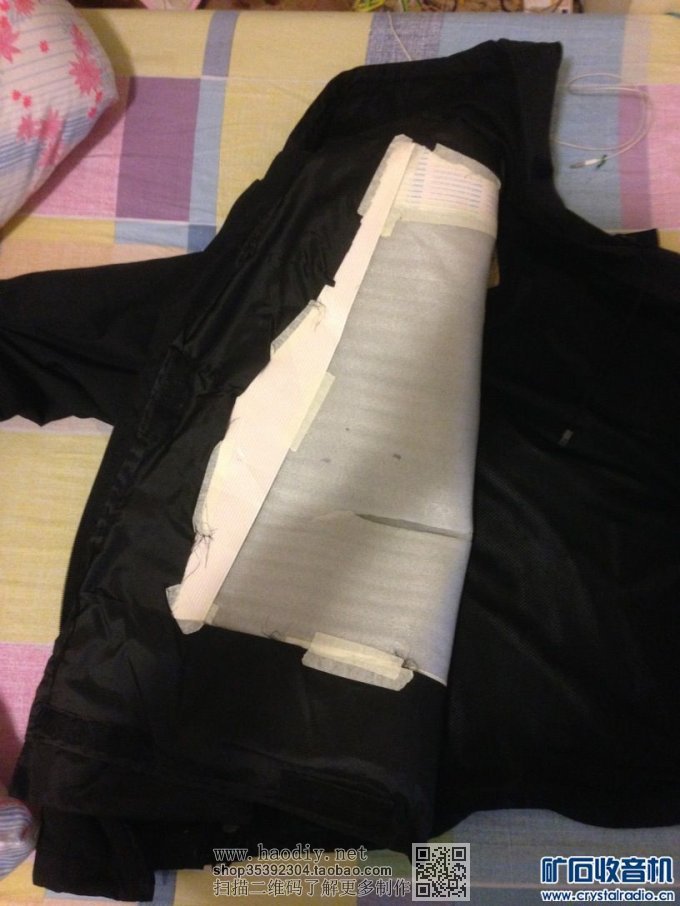

放入马甲内，做个马甲矿机，

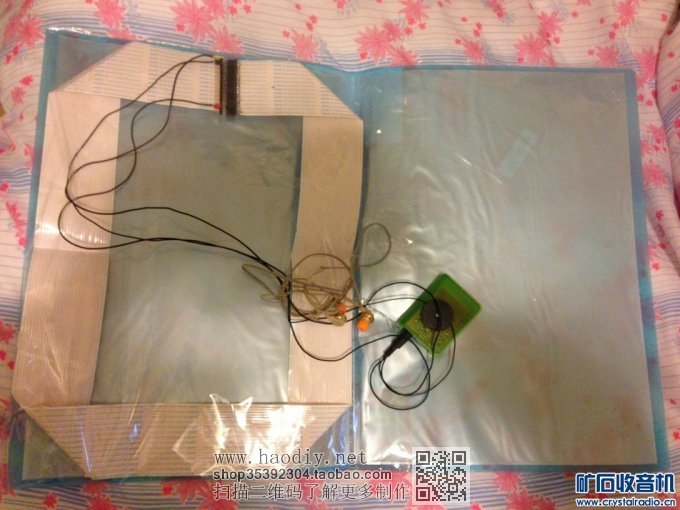

放入文件匣内，做个文件匣矿机。

做法：
线圈：
找一段印字机用的薄排线(24芯或以), 如买不到,可用电脑彩虹排线代替.
长度是乎用途, 如做雨伞矿机或室内大环用2.8米长的排线.
如做帽子,背包,马甲,文件匣, 用1.2米长的排线.

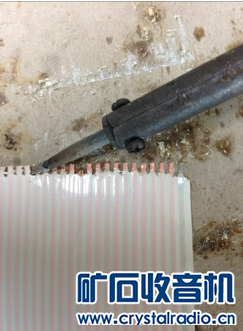

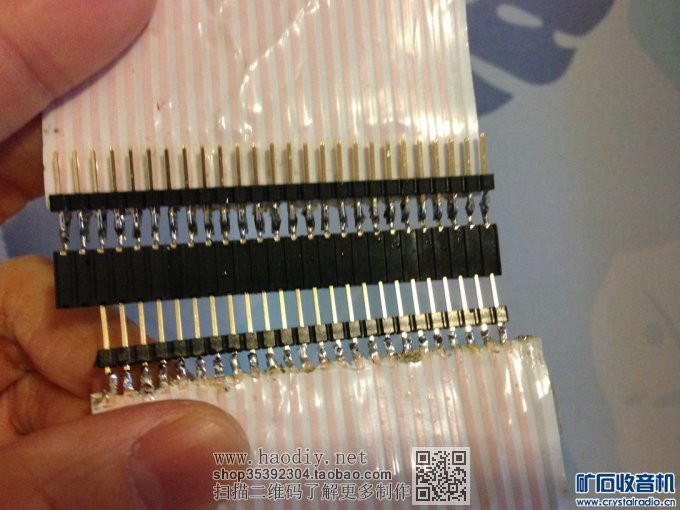

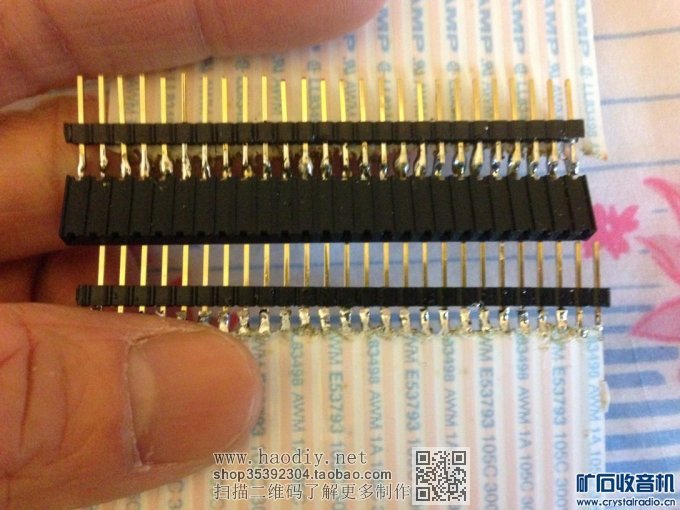

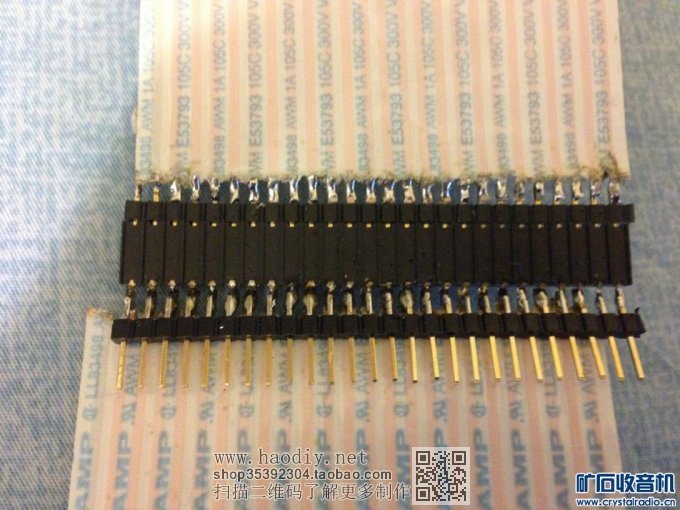

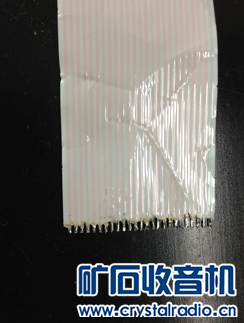

先用烙铁把排线上的塑料熔丢.露出铜片。再把排线的一端焊接到一个26针排针上，另一端焊接到一个26针排线插坐上再把它焊接到另一个26针排针上。 （如用彩虹排线，因彩虹排线的间距离较密，要把两条线当一条线接）。

排线插坐和排针是用来把大环的每一圈交错对接和把大环闭合。另一排针是用来做抽头，可匹配阻扩，又可改变波段去收听中波及短波扩播。
电路：

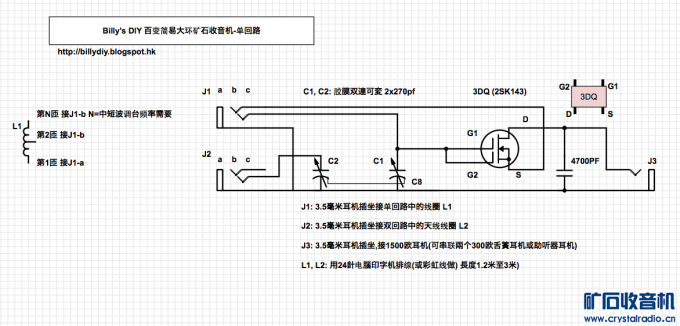

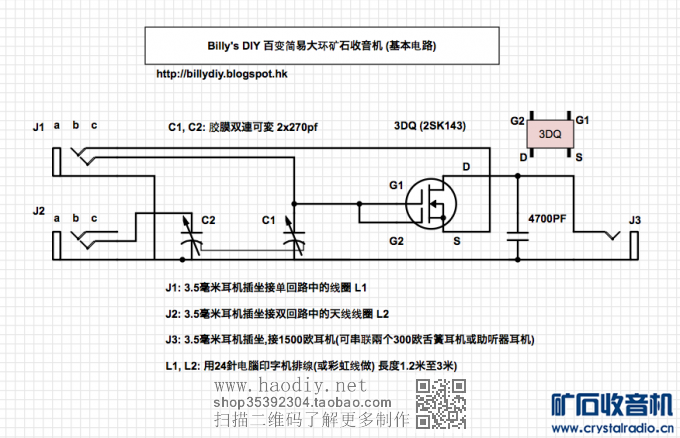

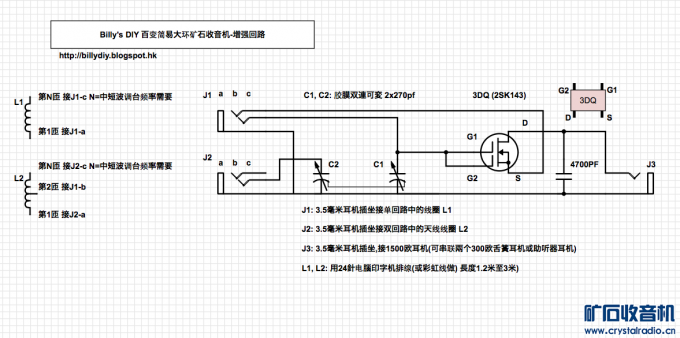

电路是典型的3DQ检波电路，调谐线圈L1 由插坐J1连接,天线线圈L2 由插坐J2连接.
不同的组合可做出不同的电路和效果.

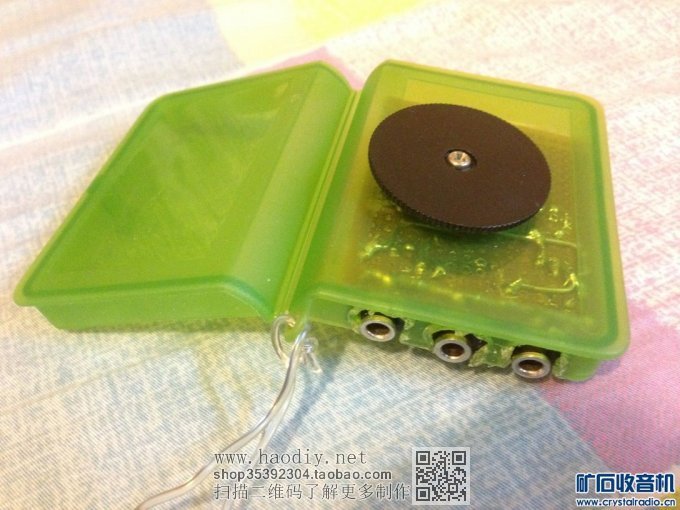

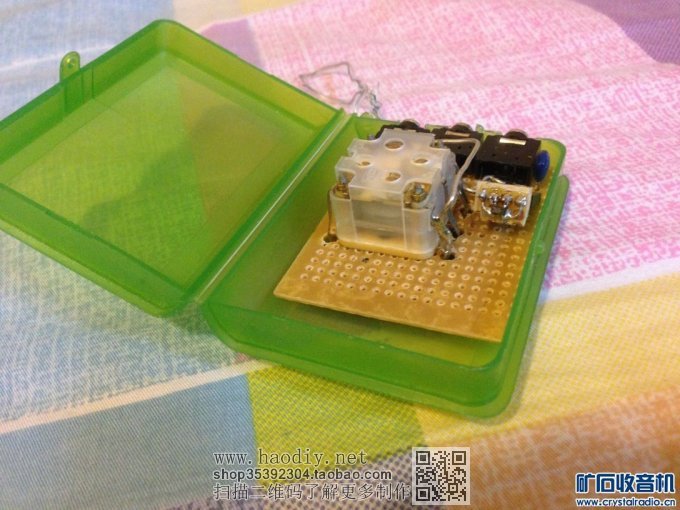

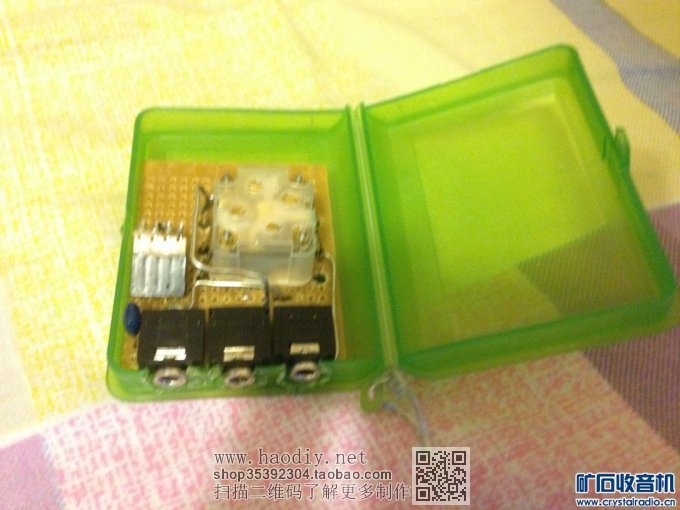

参照电路图,把所有部件包括3dq, 可变电容，线圈插坐J1,J2,耳机插座J3等直接焊接到一小洞洞板上.再装进塑料盒子内。

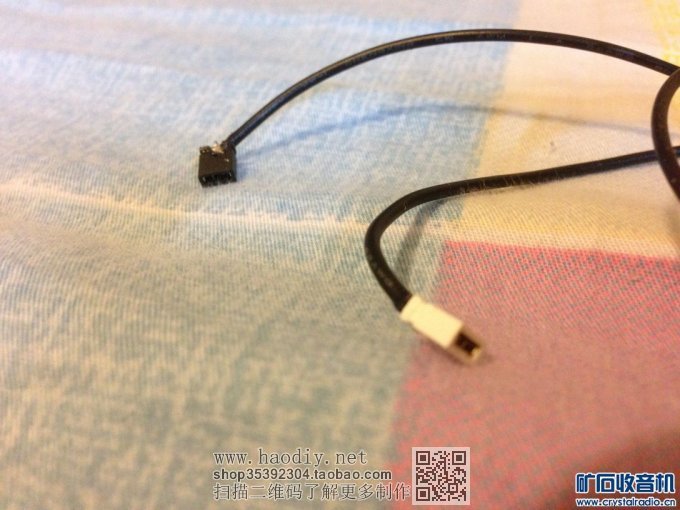

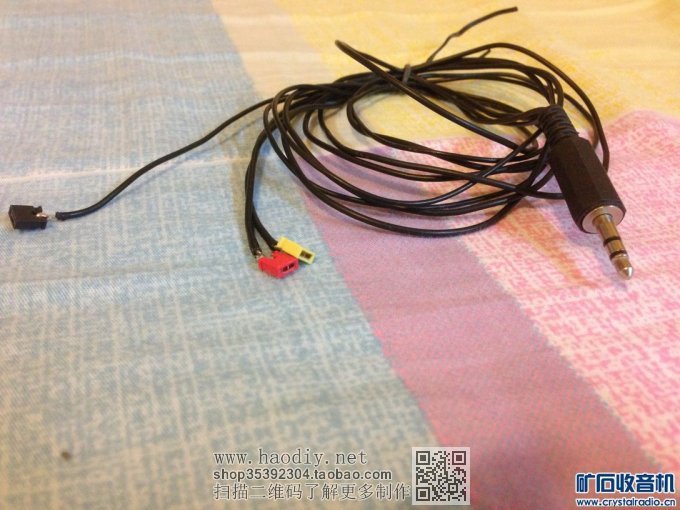

把J1,J2接上不同颜色的两脚jumper来插进线圏抽头的排针上。接线插可把两个排针接在一起来做成多种组合:

J1-黑色 jumper-接L1线圈地端
J1-红色 jumper-接L1线圈热端
J1-黄色 jumper-接3DQ源极线圈
J2-黑色 jumper-接L2线圈地端
J2-白色 jumper-接L2线圈热端
排线大环的不同组合：
单股单回路:
如做2.8米长的大环,可做阳台上的戶内矿机
如做1.2米长的小大环可用于帽子，背包，马甲，文件匣矿机等：

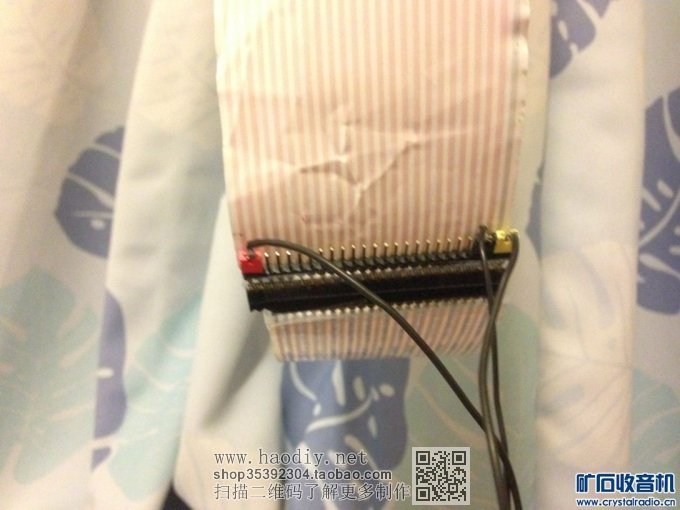

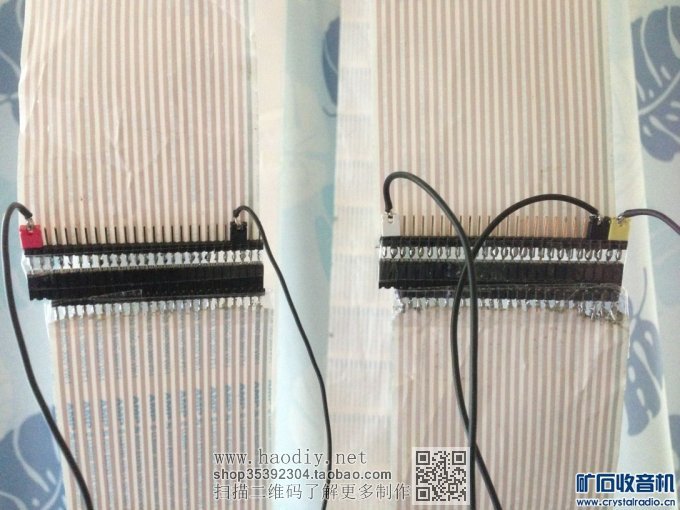

把排针交错插进排线插坐上, 例如排针的第一针插进排线插坐的第二洞内, 第二针插进插坐的第二洞内, …,第廿三针插进插坐的第廿四洞内.
再把J1-黄色jumper的其中一脚插到大环的第1匝的排针上
把J1-黑色jumper的其中一脚插到大环的第2匝的排针上
把J1-红色jumper的其中一脚插到大环的第24匝的排针上
这便可把排线的每一线连成大环中的每一匝, 做成一个廿四匝的大环.
-接L1线圈地端
J1-红色-接L1线圈
再把J1J1-黄色-接3DQ源极线圈
J2-黑色-接L2线圈地端
J2-白色-接L2线圈
双股单回路:
可用于2.8米长的大环。

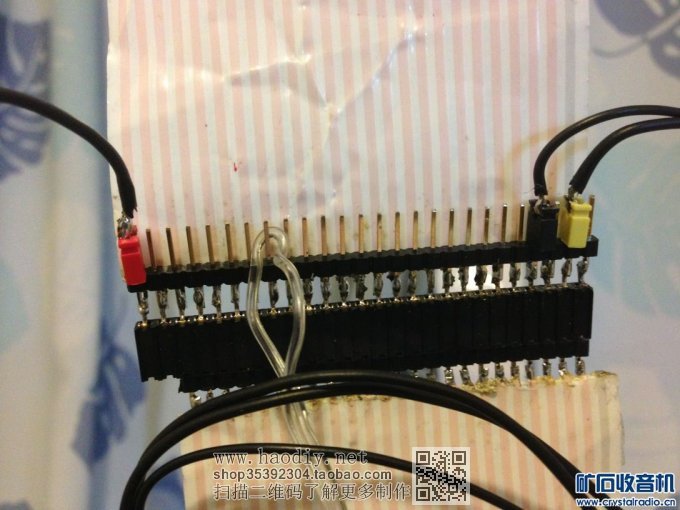

把排针每两针交错插进排线插坐上, 例如排针的第一针插进排线插坐的第三洞内, 第二针插进插坐的第四洞内,第三针插进插坐的第五洞内,第四针插进插坐的第六洞内, …,第廿一针插进插坐的第廿三洞内, 第廿二针插进插坐的第廿四洞内.
再把J1-黄色jumper的两脚插到大环的排针#1 和#2上,使他短路.
把J1-黑色jumper的两脚插到大环的排针#3 和#4上,使他短路.
把J1-红色jumper的两脚插到大环的排针#23 和#24上,使他短路.
这便可把排线的每一线连成大环中的每一匝, 做一个双骰的十二匝的大环.
单环双回路:
可用于2.8米长的大环。
把排针每两针交错插进排线插坐上, 例如排针的第一针插进排线插坐的第三洞内, 第二针插进插坐的第四洞内,第三针插进插坐的第五洞内,第四针插进插坐的第六洞内, …,第廿三针插进插坐的第廿五洞内, 第廿四针插进插坐的第廿六洞内.
再把J1-黄色jumper的两脚插到大环的排针#1和#2上
把J1-黑色jumper的的两脚插到大环的排针#3和#4上
把J1-红色jumper的其中一脚插到大环的排针#23上
把J2-白色jumper的其中一脚插到大环的排针#24上
这便可做成两个十二匝的大环, 可做双回路.

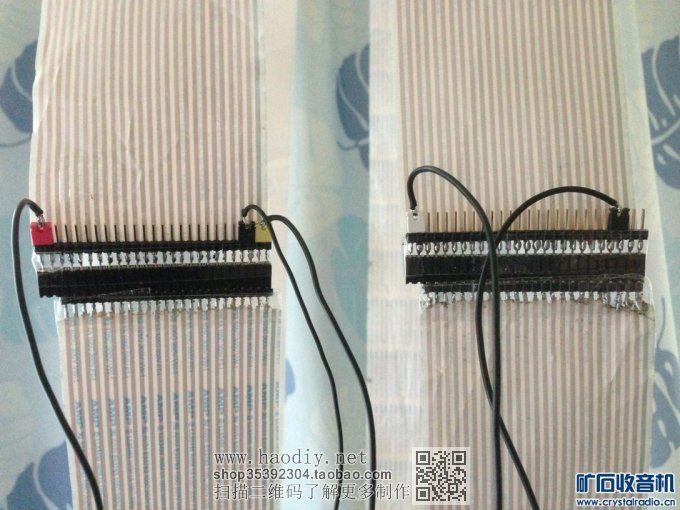

双环双回路；
可用于2.8米长的大环。
用相同长度的排线做两个大环,大环#1 和大环#2 .
把排针每两针交错插进排线插坐上, 例如排针的第一针插进排线插坐的第三洞内, 第二针插进插坐的第四洞内,第三针插进插坐的第五洞内,第四针插进插坐的第六洞内, …,第廿三针插进插坐的第廿五洞内, 第廿四针插进插坐的第廿六洞内.
再把J1-黄色jumper的两脚插到大环#1的排针#1 和#2上,使他短路.
把J1-黑色jumper的两脚插到大环#1的排针#3 和#4上,使他短路.
把J1-红色jumper的两脚插到大环#1 的排针#25 和#26上,使他短路.
把J2-黑色jumper的两脚插到大环#2的排针#3 和#4上,使他短路.
把J2-白色jumper的两脚插到大环#2 的排针#25 和#26上,使它短路.
这便可把排线的每一线连成大环中的每一匝, 做一个双骰的十二匝的大环.

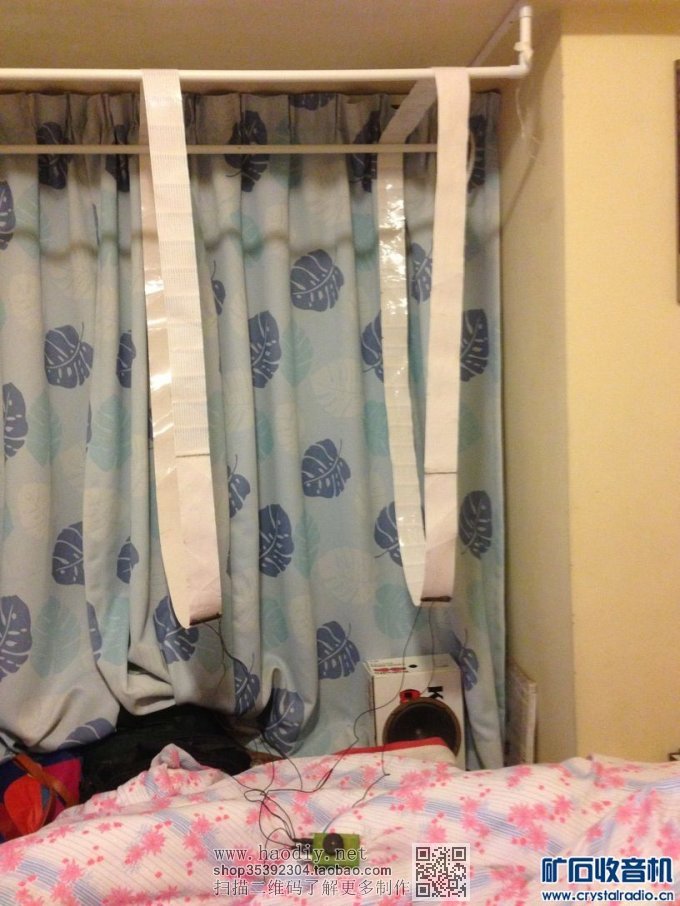

双环增强回路:
这电路原作者是lq19512003老师的无天地线磁棒矿机,现改良用于大环上.
原理是使用两个距离远到互不干扰的线圈来吸收两倍的无线电能量.
一倍能量用来检波, 另一倍提供额外能量给3DQ源极去检波以增强输出.
原理请看http://www.crystalradio.cn/forum.php?mod=viewthread&tid=237270
做法和双环双回路相似,唯一不同是把再把J1-黄色jumper的两脚改插到大环#2的排针#1 和#2上,使他短路.
矿机调整测试：

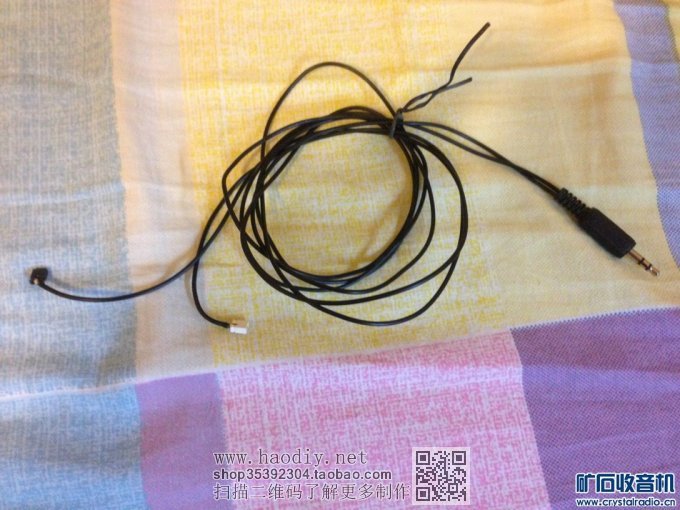

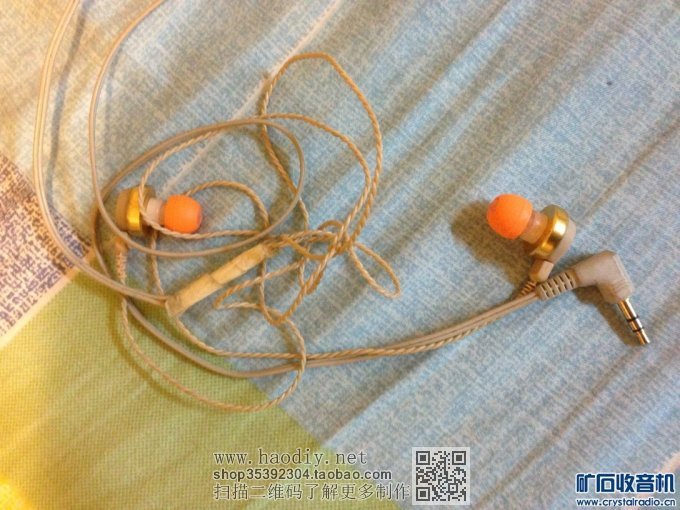

把耳机插进耳机插坐. 我用的耳机是两个150欧的助听器耳机串联. 也可用两个300欧的舌簧耳机串联，或接到T725阻矿匹配变压器的2.5欧端来匹配不同阻扩的耳机。
单回路电路的调整：
调整可变电容调到想听的电台。也可改变红色jumper 接线圈的位置来调到不同的波段。
如要收短波，可把红色jumper 接到线圈的第二匝。 ，
双回路电路的调整：
调整L1和L2的距离使选择性加强, 声量也可接受.
调整可变电容调到一个低端的电台。再调整可变电容上的两个微调电容，使响度最大。
再调整可变电容调到一个高端的电台。再调整可变电容上的两个微调电容，使响度最大。重覆以上多一次。
然后可以调到想听的电台。无天地线接收良好，能收数个本地强电台。
双环增强回路电路的调整：
把L1和L2的距离增大使互不干扰
调整可变电容调到一个低端的电台。再调整可变电容上的两个微调电容，使响度最大。
再调整可变电容调到一个高端的电台。再调整可变电容上的两个微调电容，使响度最大。重覆以上多一次。
然后可以调到想听的电台。无天地线接收良好，能收数个本地强电台。
补充内容 (2014-1-2 07:34):
视频展示:
http://v.youku.com/v_show/id_XNjU2MjAwMDg0.html |
-
-
