试做磁棒线圈矿机

时间:2017-08-27 21:15来源:www.crystalradio.cn 作者:hanzhg 点击:
试做磁棒线圈矿机 ,矿石收音机论坛

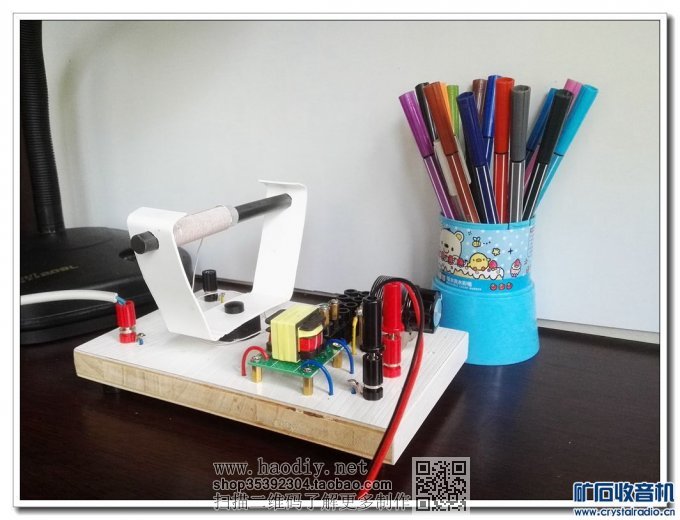

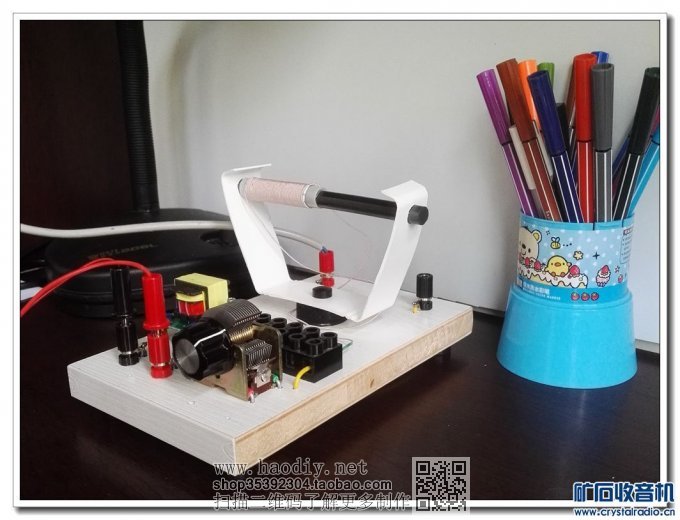

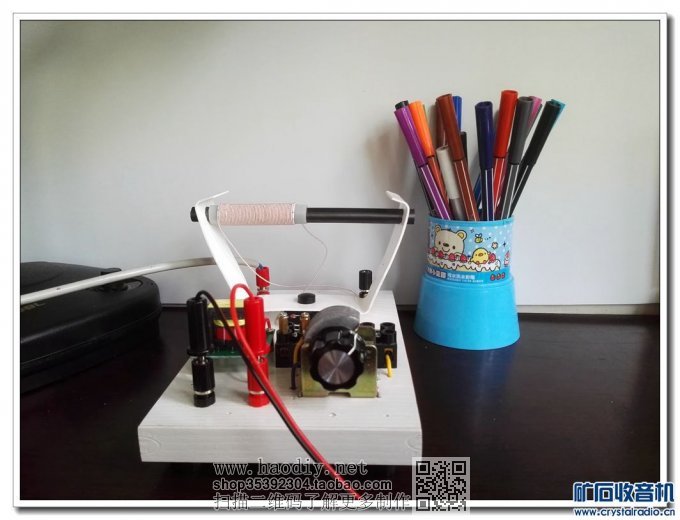

就着手头有的材料,做一台磁棒线圈矿石机,主要想看看磁棒线圈和空心线圈到底有多大差别,结论是没有外接天线的情况下磁棒线圈的可以接收本地强信号,声音较小,空心线圈的则不行;接上相同的外接天线后两者感觉不到差别。

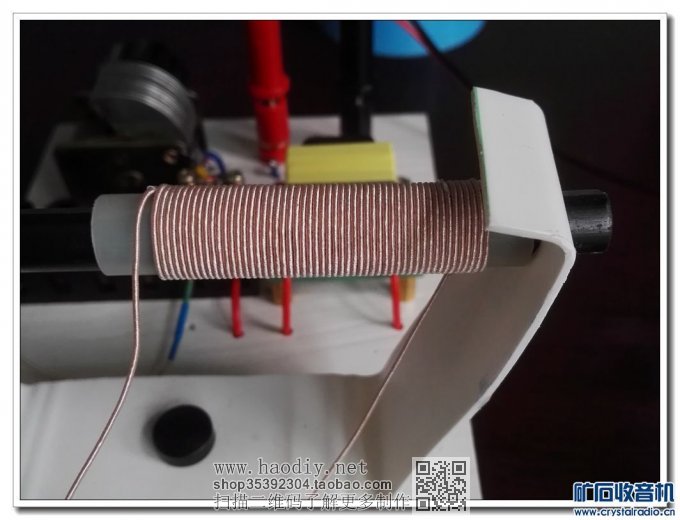

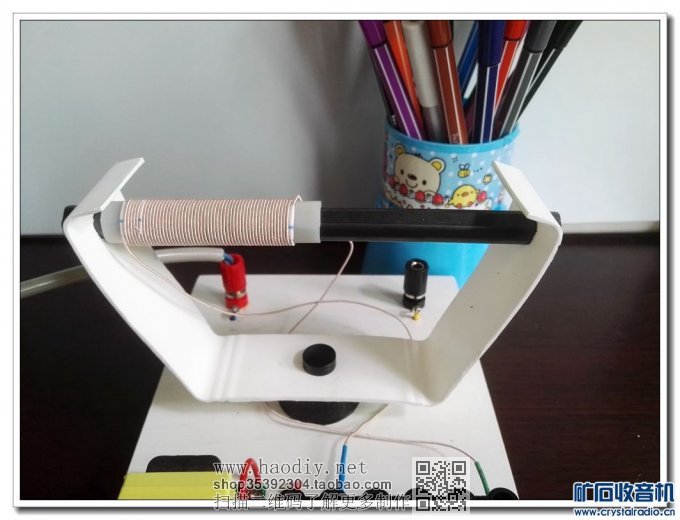

  磁棒是140*10,线圈用0.05*120的纱包线绕50圈,配合365p可变电容正好覆盖中波段。
  线圈基本没怎么计算,大概绕了几十圈后接上可变电容,把磁棒靠近正常的收音机,收音机调到中波最低端,调节矿机可变电容使收音机出现噪声抑制现象,这时如果可变电容没有到最低端(全部旋进),说明圈数多,如果到最低端仍没有出现噪声抑制现象,说明圈数少。
  再把收音机调到最高端,同样旋转矿机可变电容向高端,如果不到全部旋出就出现噪声抑制,说明覆盖超出,可不予理会,如果全部旋出仍没有噪声抑制现象,如果低端有余量,可减少圈数,否则需要和矿机可变电容再串联一个电容,但是实际上必要性不大,懒得计算,试着把收音机向低端回调,如相差不大可不予理会。
  检波用1N60或nat85,没用2AP9,我的2AP9性能不好。

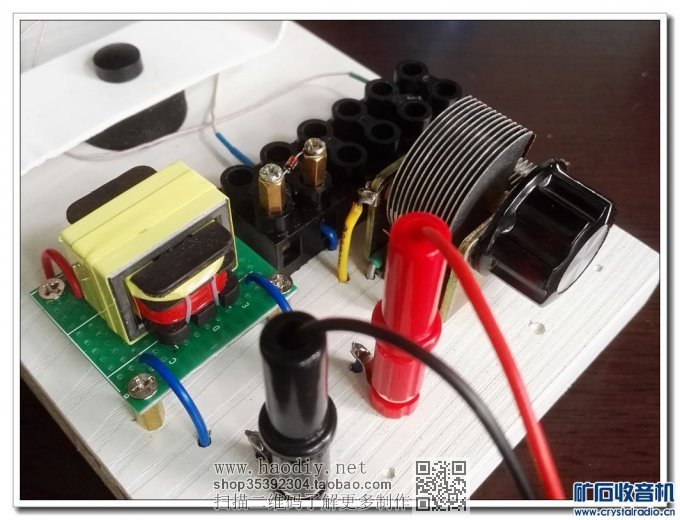

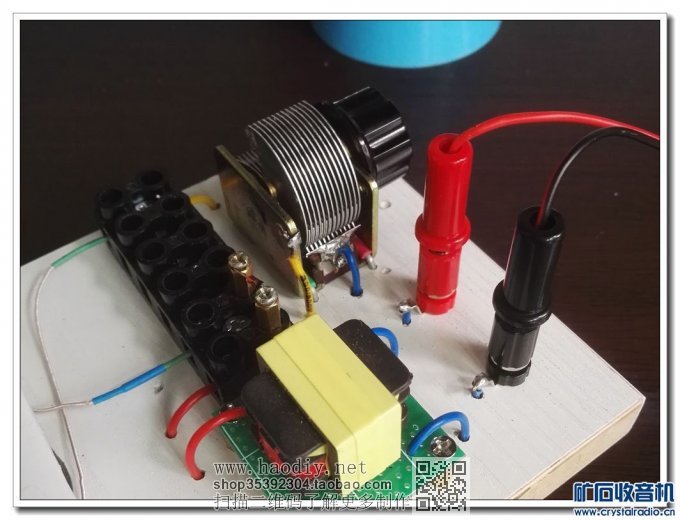

  耳机我用的是极普通的电脑用的头戴低阻耳机配合音频变压器,比高阻耳机声音好。
试做磁棒线圈矿机
试做磁棒线圈矿机
试做磁棒线圈矿机
试做磁棒线圈矿机
试做磁棒线圈矿机
试做磁棒线圈矿机
试做磁棒线圈矿机

补充内容 (2017-8-22 09:05):

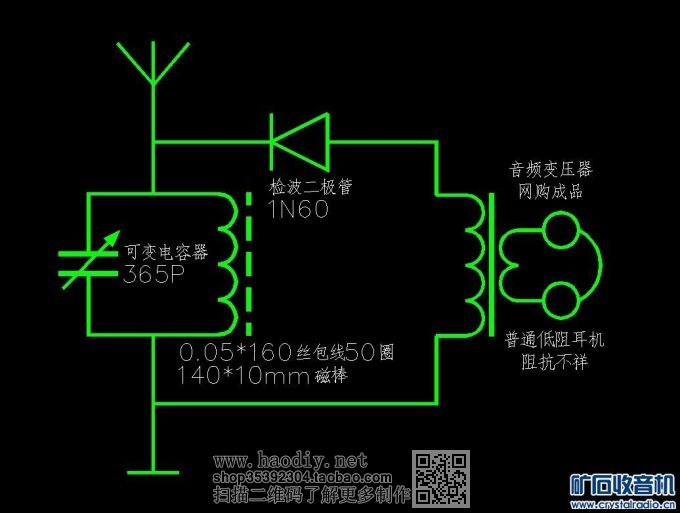

这个电路简单的不能再简单了,经典的不能再经典了。
