自制独立4X4矩阵两用键盘

时间:2017-07-06 14:01来源:本站 作者:haodiy 点击:
看到买的开发板上面用的键盘有两种,一种是独立键盘,一种是矩阵键盘,我在制作最小系统时发现最两个键盘很麻烦,而且都不常用,虽然可以制作4个独立键,但有时

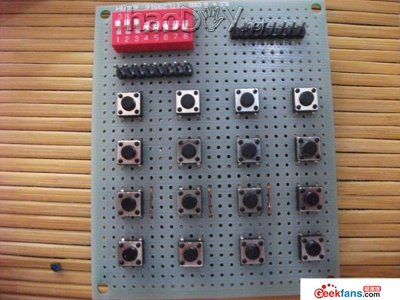

  看到买的开发板上面用的键盘有两种,一种是独立键盘,一种是矩阵键盘,我在制作最小系统时发现最两个键盘很麻烦,而且都不常用,虽然可以制作4个独立键,但有时不够用,更何况矩阵键盘编程也麻烦,何不多做几个独立键呢,但要飞那么多按键而且还占地,我就想做一个键盘,代替了两个键盘,于是乎今天就做了一个两用的、、、可以当4X4矩阵键盘用,也可以当3X4独立键盘用、、、、、、、、

自制独立4X4矩阵两用键盘

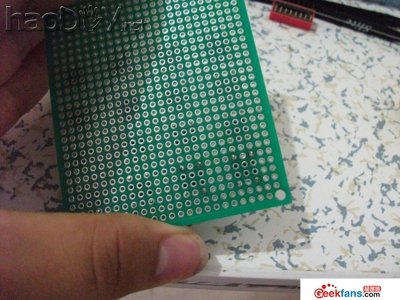

  来工、、、、、

自制独立4X4矩阵两用键盘

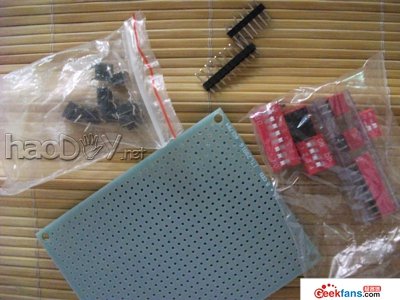

  找来16个按键、、、、

自制独立4X4矩阵两用键盘

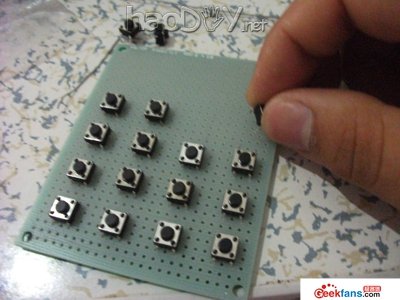

  点焊各个按键、、、、

自制独立4X4矩阵两用键盘

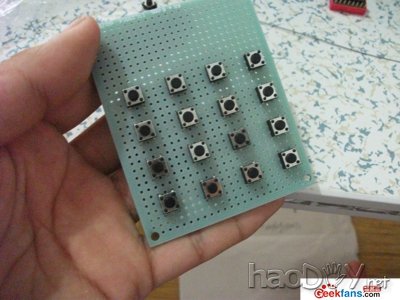

  按键焊接OK、、、、、、

自制独立4X4矩阵两用键盘

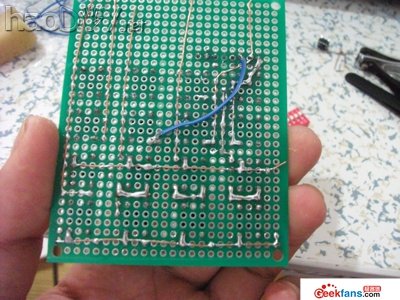

  布线、、、

自制独立4X4矩阵两用键盘


  继续焊接、、、

自制独立4X4矩阵两用键盘

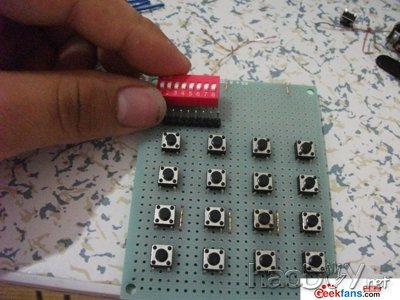

  焊接八位拨码开关、、、、、

自制独立4X4矩阵两用键盘
