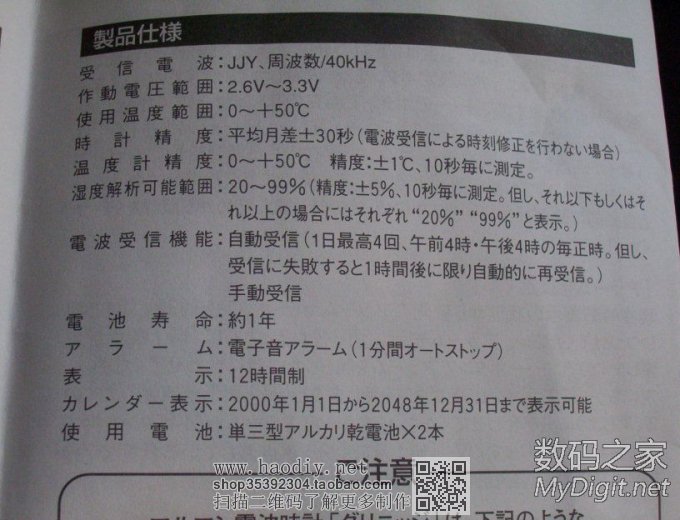

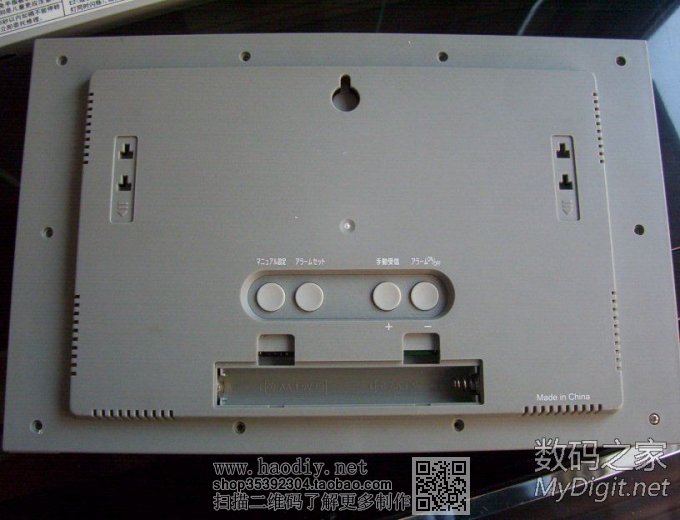

其实不能算DIY，换了个模块只能算改装而已； 前段时间因突然对电波钟有兴趣了，于是在X宝上买了个能收日本波的钟，想收日本信号，也就比中国快一小时，平时只要脑补减一就行了，钟到手，兴冲冲在家中、到楼顶、白天、晚上测试都没办法收到信号，只好认认真真查看说明书，终于明白，这个钟只能收福岛40Khz的频率电波，对大陆来说，福岛太远，不太可能收到40K频率的对时波了，于是在网上搜索解决办法，找了一款可模拟福岛40K电波的手机软件，下载，测试，哈哈，效果良好。 按手动收信二秒，钟右上角电波符号闪烁，表示收信中，打开软件，点开始，放在电波钟上，一般一二分钟左右，右上角符号停止闪烁，这时电波钟时间与手机同步，如果失败，5分钟后符号消失；可以把手机移动一下位置再试；

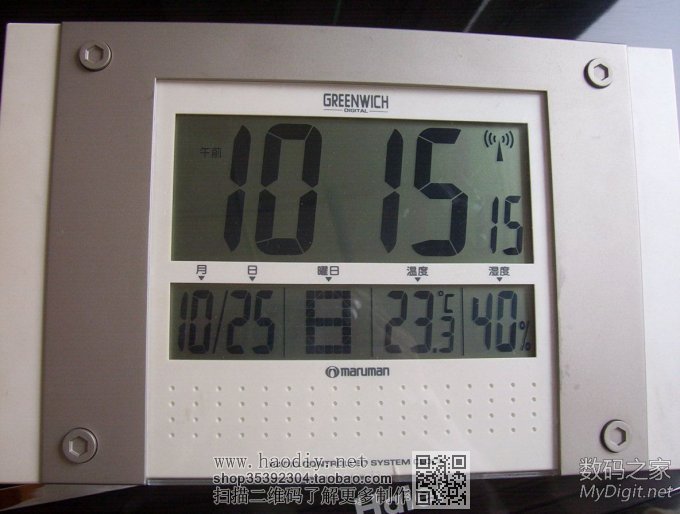

GREENWICH Maruman
手机授时

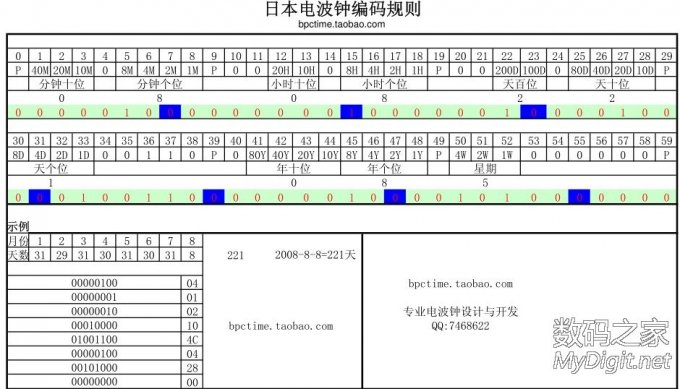

这个软件其实产生13.3K频率，利用三次谐波模拟40K信号，从喇叭或耳机线圈漏出电磁波达到模拟目的。也可用于日本电波手表校时（就是下载的某手表论坛的），有兴趣的可以下载:  JJYSimulator_1_1_0.rar (31 K) 下载次数:95 这里普及一下电波钟：通过接受授时中心的无线信号以确保时间准确性的电子钟。 由标准时间授时中心将标准时间信号进行编码，利用低频（20KHz ~ 80KHz）载波方式将时间信号以无线电长波发播出去。电波钟表通过内置微型无线电接收系统接收该低频无线电时码信号，由专用集成芯片进行时码信号调解，再由计时装置内设的控制机构自动调节电波钟表的计时。 各国发射的时间编码与频率都不同，绝大部分国家是一分钟为一个完整的数据帧，包含年月日时分星期等信息，一秒一位2进制数据；中国一帧数据是20秒，编码是用的4进制，并复用几个数据位，所以较短。 以下是日本，中国的电波的介绍，一些资料摘自网络，如有侵权，请告之删除。 日本电波数据编码为JJY，福岛发射40KHz频率电波，九州60KHz，因九州离大陆近，所以沿海基本能收到九州电波信号。 编码格式及说明如下：
日本JJY编码每一秒为一个2进制数据位: 定位P，数字0，数字1，分别用脉宽0.2秒，0.8秒，0.5秒表示； 中国是2007年在河南商丘建立了授时发射台，频率68.5KHz，编码BPC； 格式及说明：

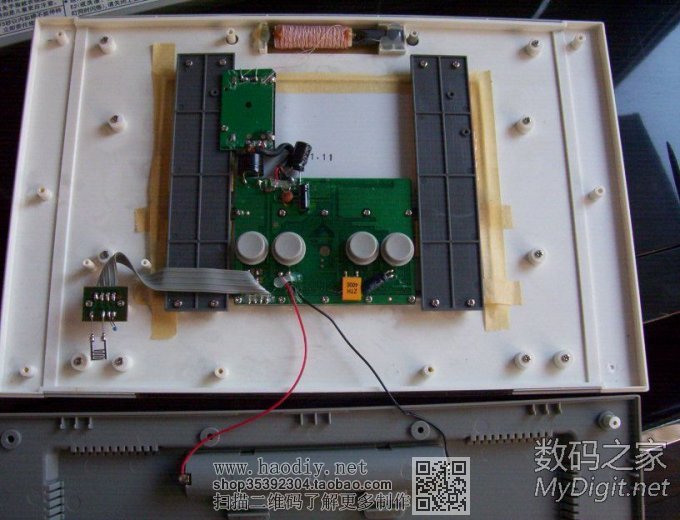

BPC编码每一秒为一个4进制数据位：数字0，1，2，3，分别用脉宽0.1，0.2，0.3，0.4秒表示，无脉冲一秒为帧头；完整一帧数据为20秒，用帧前两个数字00，10，20表示为一分钟的0秒，20秒，40秒开始；中间校验位与上下午复用，尾校验与年的高位复用。 在搜索解决方案的过程中，发现在X宝上有家专营电波模块的可以把任何国家的电波钟改装成接受中国电波（搜索“电波钟改装”可找到），并正在免费验证推广期，本着生命在于折腾的DIY精神，与老板天刚亮师傅联系，并把日本钟老模块一些测量数据及照片贴过去，老模块有4个输出端： 用指针表测试，分别为电源正，电源负，控制端（收信状态时低电平，非收信高电平），数据输出端（非收信时0，收信时电平在0.5－2V之间晃荡），经过详细咨询探讨后，寄来一个改装模块，改装模块共5个输出端，其中V，G，P，T，分别对应电源正，电源负，控制端，数据端，最后一个悬空。在天刚亮师傅远程指导下， 改装成功。

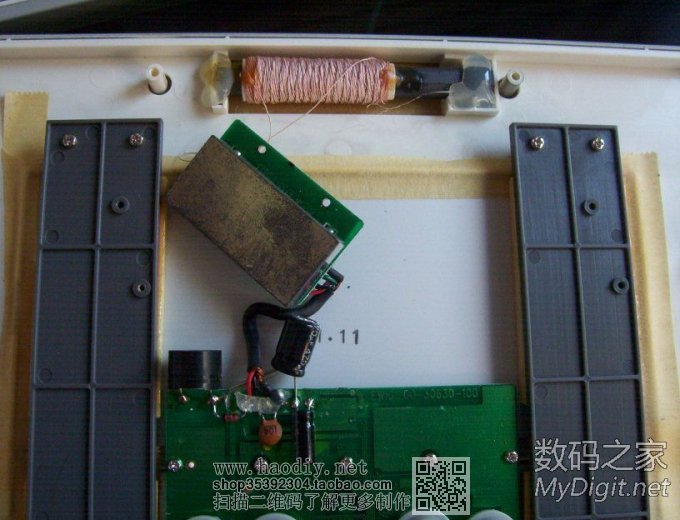

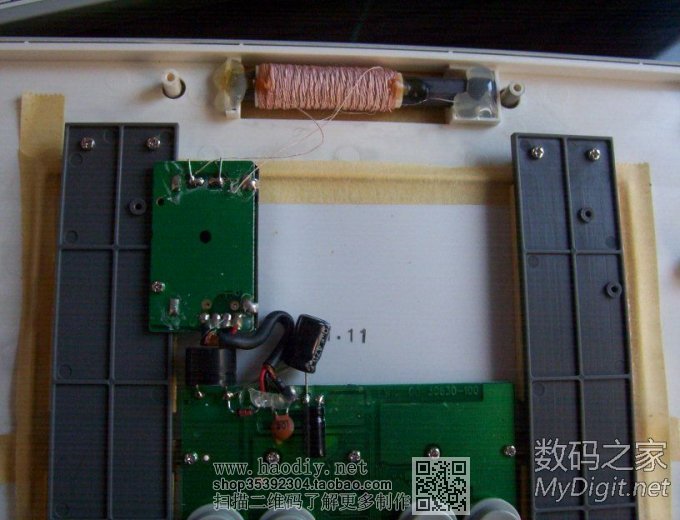

改装前

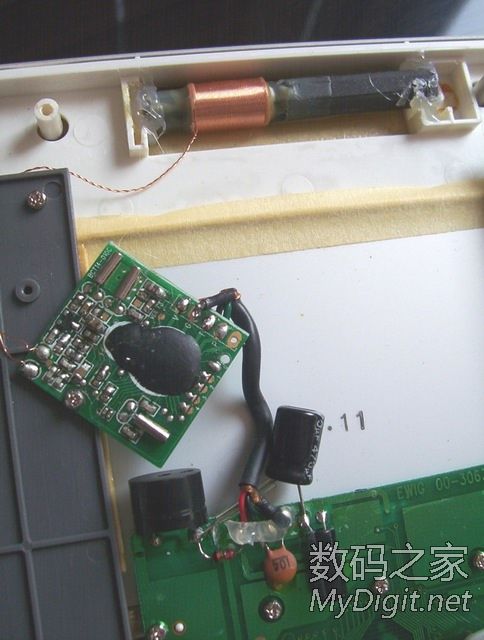

改装后

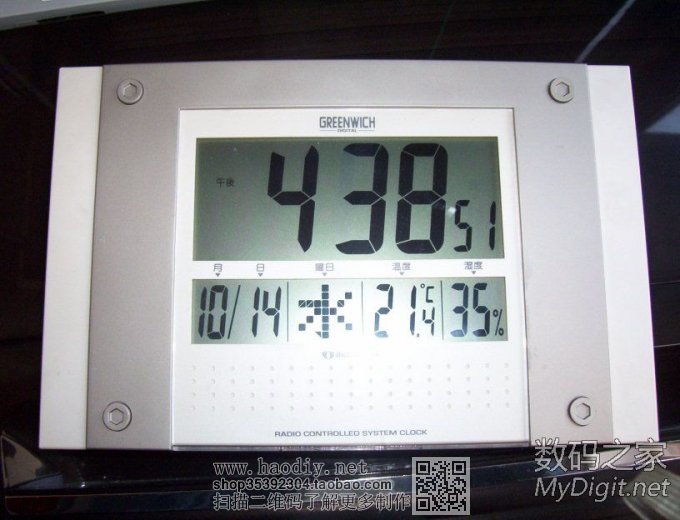

电波钟每天自动校时两次，凌晨4点与下午4点，收波5分钟，如果成功，右上角电波符号显示，如果失败，5点自动再收信一次；现在在家测试，基本上两天4次能收到3次以上，说明改装成功；最后再次感谢一下天刚亮师傅，在改装过程中，除了耐心指导，而且解惑了许多电波编码方面的一些知识，感谢！ 准备把电波钟带回老家给老父亲，每次回老家，都要帮父亲调节他的万年历，少则五六分钟，多则几十分钟的误差，有这个钟应是一劳永逸了吧，嘿嘿。 (责任编辑：admin) |
