外差式矿机

时间:2017-08-27 21:19来源:www.crystalradio.cn 作者:L.D.XIONG 点击: 次
外差式矿机 ,矿石收音机论坛
开始实验外差式矿机，叫不叫矿机无所谓。

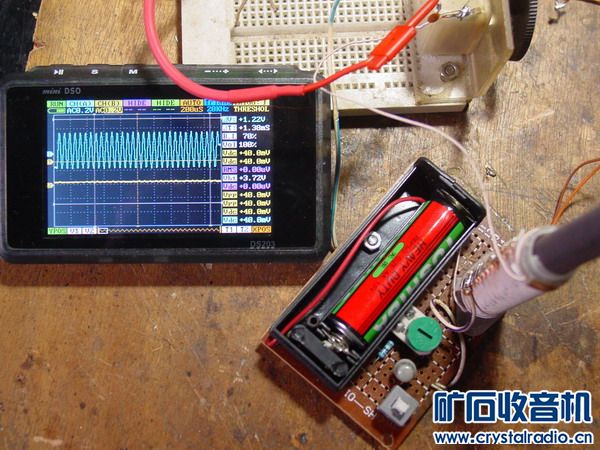

这是二极管本振。
本主题由 hhyy99 于 2016-11-1 19:23 加入精华





外差式矿机

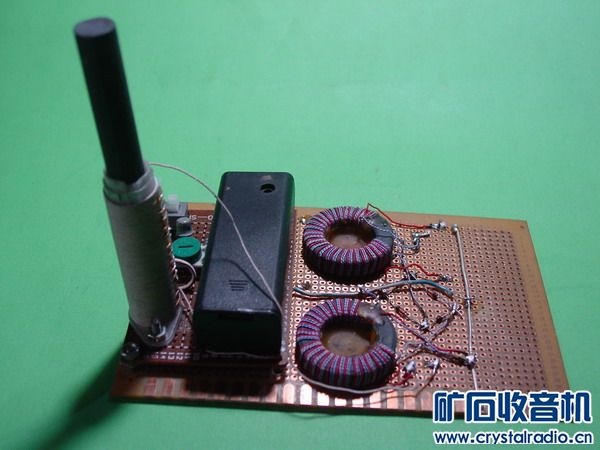

这是二极管环形混频部分。





外差式矿机

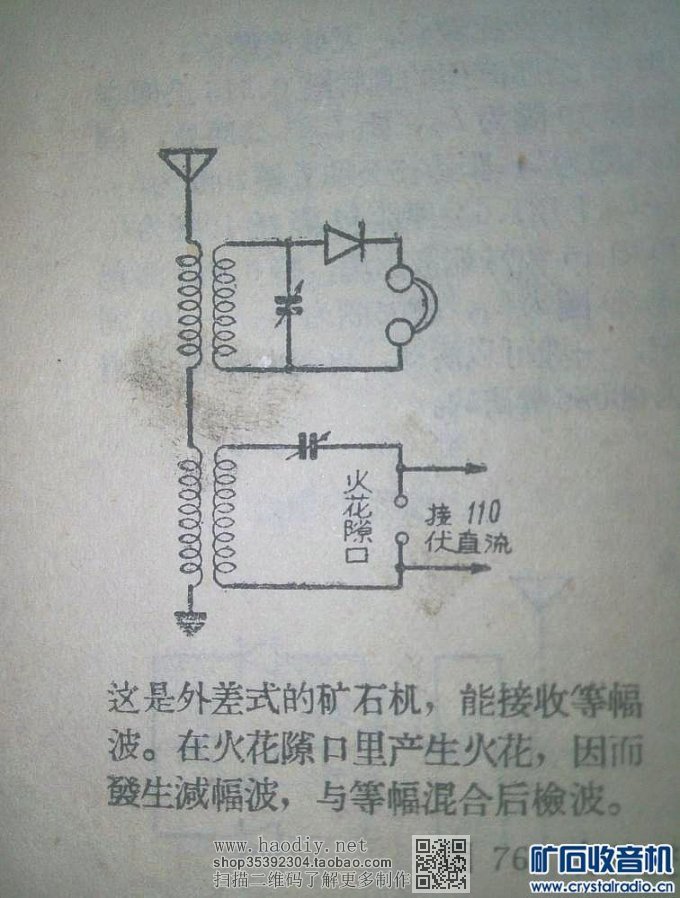

因为古书上有这一叫法便引用之。





外差式矿机

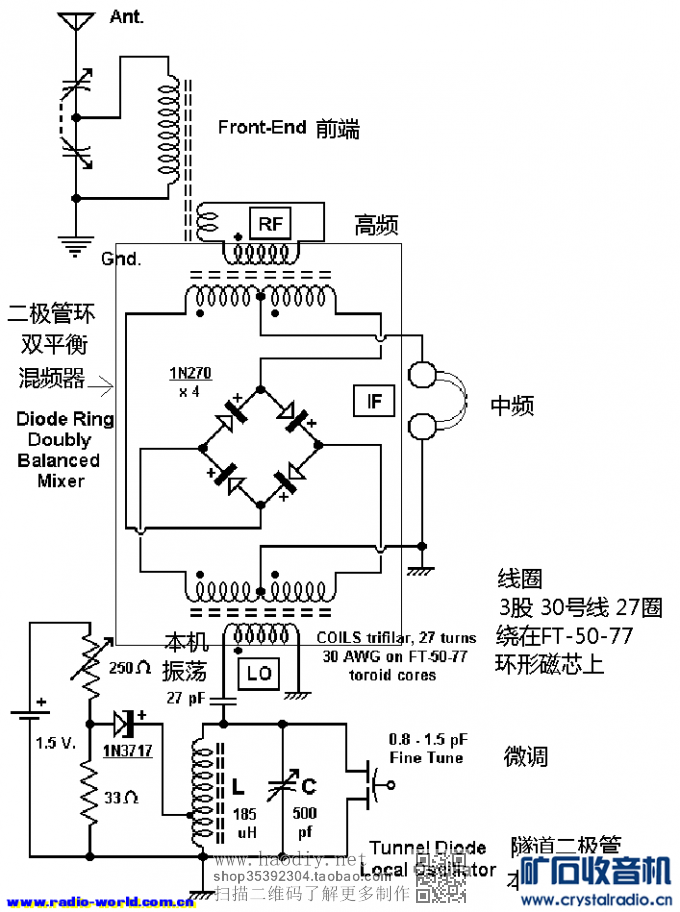

全机电路图，感谢敬爱的麦老师奉献，注意中频输出不是接耳机，接465KC3DQ机。





外差式矿机
