与众不同的电路搭棚实验。

时间:2017-09-18 21:51来源:www.crystalradio.cn 作者:fysy 点击:
与众不同的电路搭棚实验。 ,矿石收音机论坛

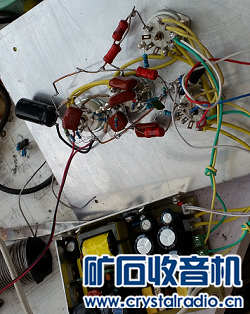

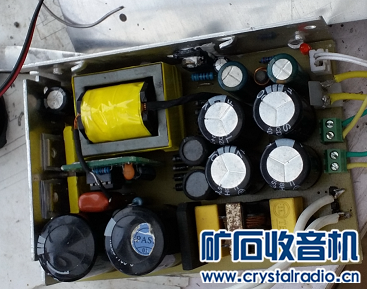

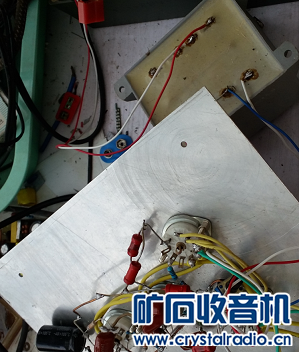

 这里有几款厂机电路,可惜生不逢时,刚发明出来,电子管就没落了,很快就被晶体管机代替了,但这个电路构架的胆机指标已经到了顶峰了。可惜国内没找到有理论上的文章,找到寥寥几篇文章也都似乎是模仿失败告终。看样子只有自己动手了,现在完整的已经搭棚出来了。第一只管子是用6N2代替12AX7,第二只管子是6N1代替,后面是用2只6P1代替。6N1工作重新计算,让6N1输出最大的驱动信号电压。输出变压器暂时用110V+110V,输出18V的电源变压器代替。简单试了下声音还不错。下一步要看下电压的输出波形失真和输出电压幅度。可惜测试设备贫乏有些仪器还得添置。如果可以的话就动手绕制专用的输出变压器了。
  另:希望有理论基础的给点计算数据,这个电路似乎输出几十W不需要常规的几百伏驱动电压。





与众不同的电路搭棚实验。





与众不同的电路搭棚实验。





与众不同的电路搭棚实验。


评分

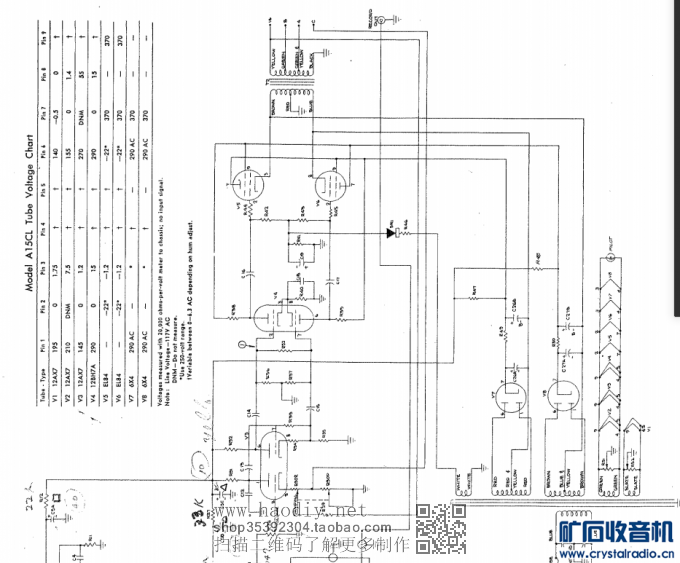

搭棚的是参照功率最小的这款电路,因为就这个图纸上各管脚工作点电压都有标注。其实其它到100W输出的前置和驱动都一样的元件,只是功率管和电源电压有点区别。





与众不同的电路搭棚实验。




回复 支持 反对

使用

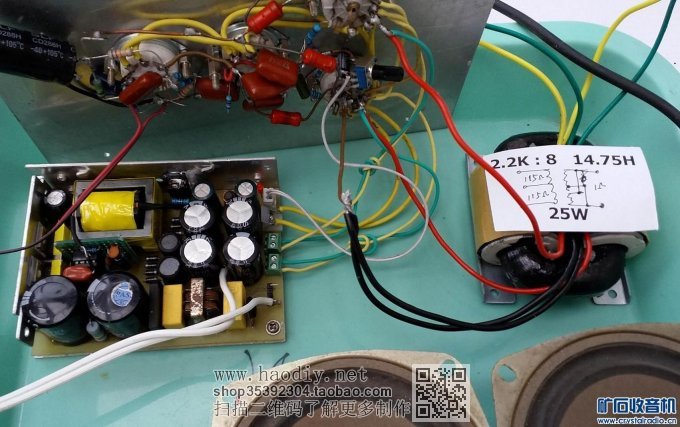

定制的功率25W输出变压器到了,输入阻抗2.2K输出8欧姆,功率25W。试了下用手机当音源感觉很不错,不过现在还不知道具体的性能指标和不失真功率如何。买一台信号源和示波器是必须的。





与众不同的电路搭棚实验。
