蚊帐空调的修理、改造：小空间制冷、抽湿，也可以制热

时间:2017-08-15 15:25来源:www.crystalradio.cn 作者:cyl1018 点击: 次
蚊帐空调的修理、改造：小空间制冷、抽湿，也可以制热 ,矿石收音机论坛
坛友优惠转让的蚊帐空调，线路都拆掉了，可以确定压缩机好的，想着开发新产品正需要一个压缩机，付款买下了。东西收到了，测试一下质量不错。





蚊帐空调的修理、改造：小空间制冷、抽湿，也可以制热

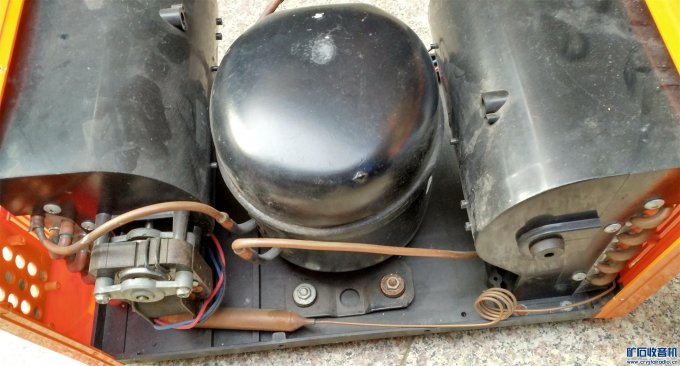

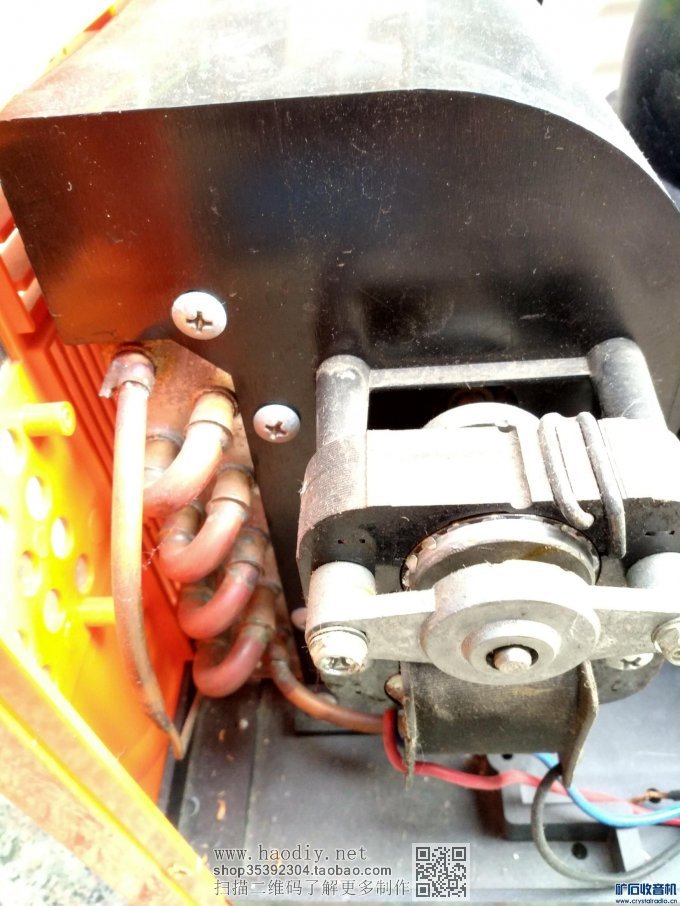

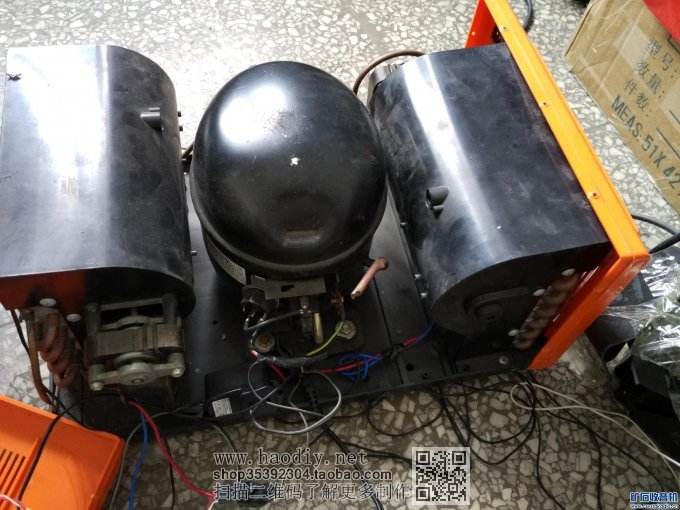

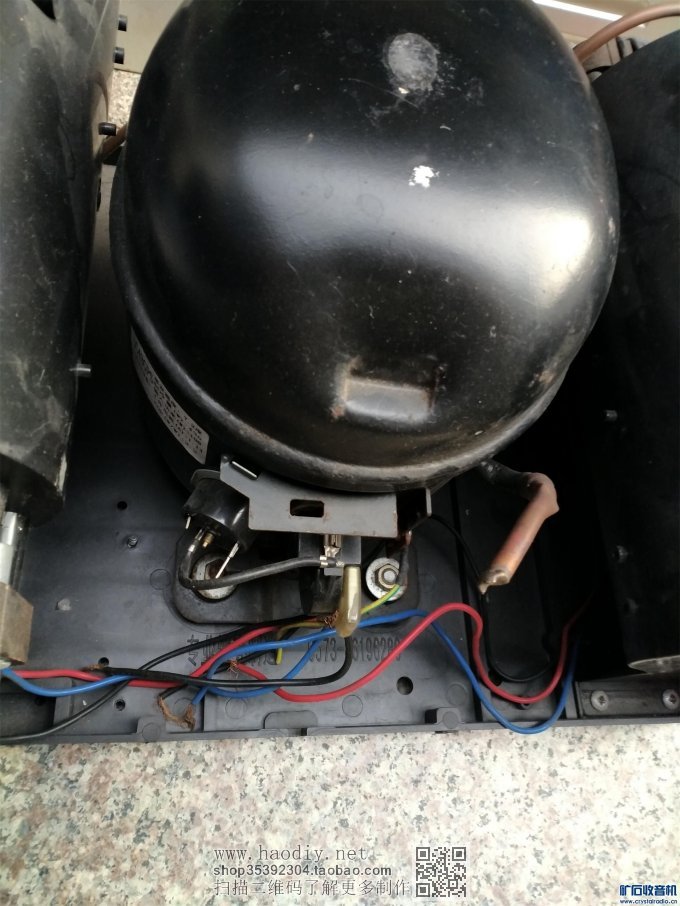

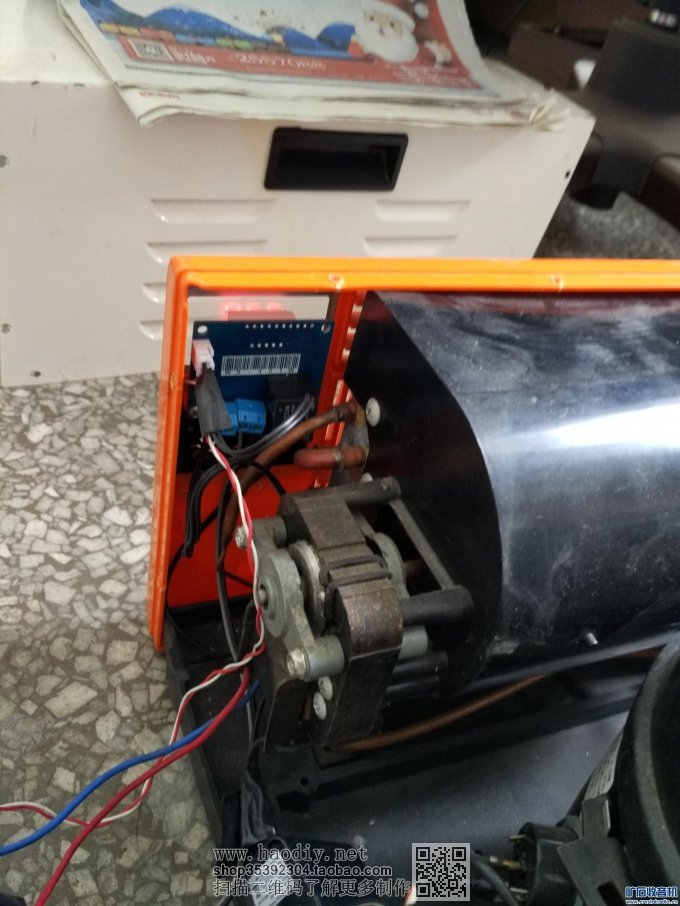

可以看到控制电路没有了，风扇和压缩机没有接线。可以看到压缩机和散热器质量不错，准备先维修、改造一下。





蚊帐空调的修理、改造：小空间制冷、抽湿，也可以制热





蚊帐空调的修理、改造：小空间制冷、抽湿，也可以制热




蚊帐空调的修理、改造：小空间制冷、抽湿，也可以制热





蚊帐空调的修理、改造：小空间制冷、抽湿，也可以制热

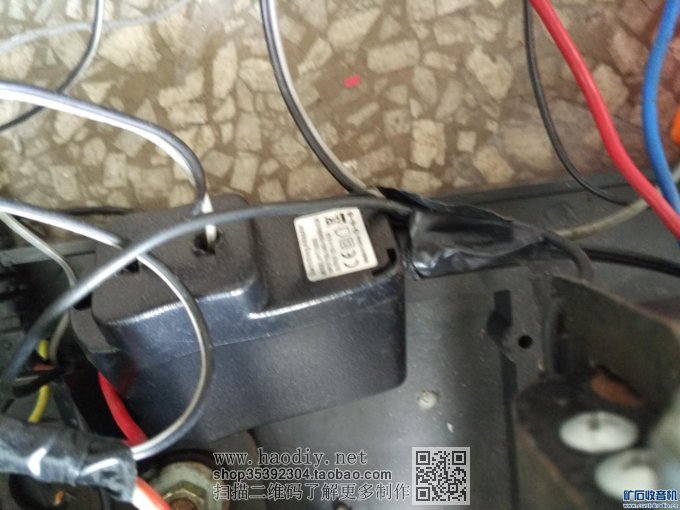

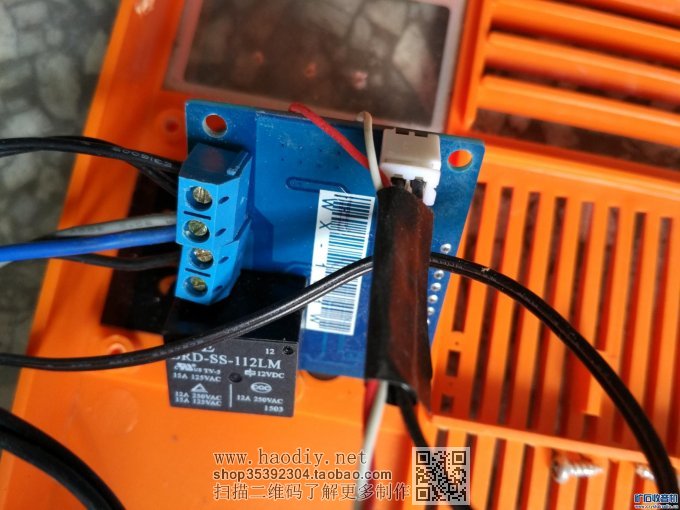

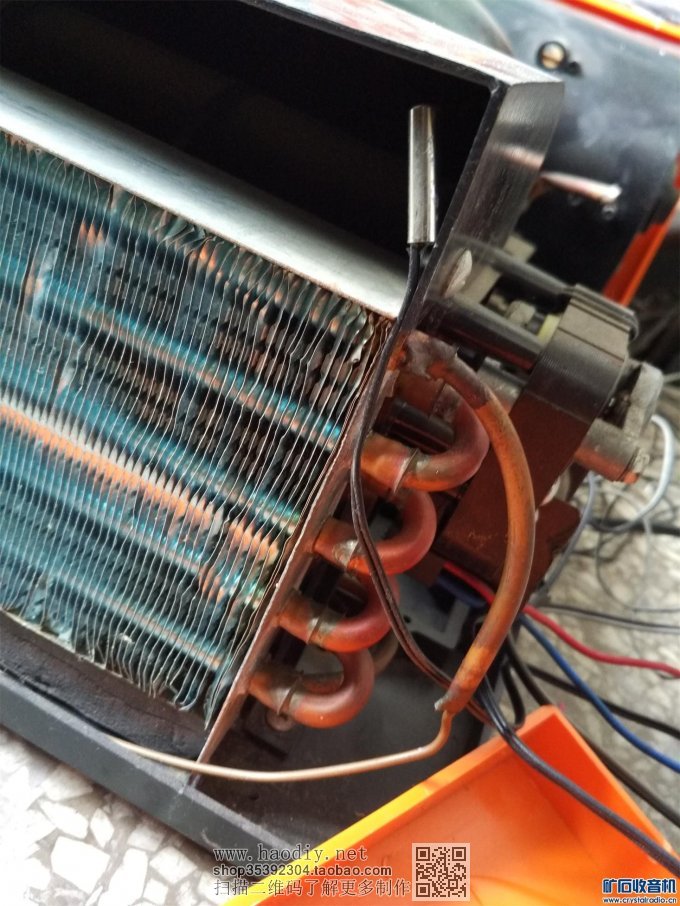

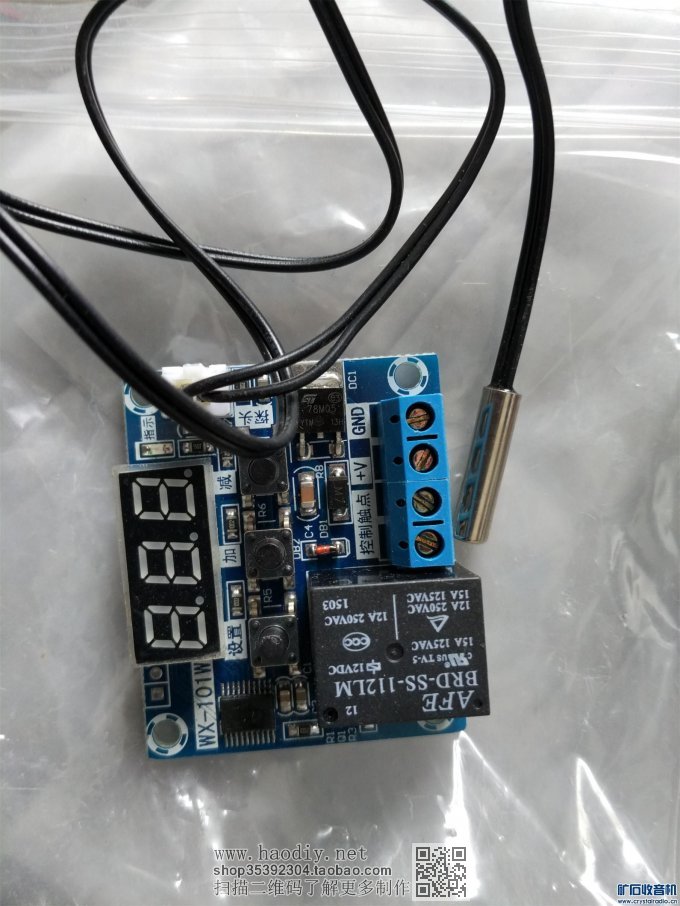

用充电器5V电源给控制板充电，压缩机电源由控制板控制，风扇需要加一个继电器在压缩机不工作时控制风扇转速（如果不想麻烦，也可以风扇和压缩机电源并接，压缩机工作风扇转动），温度检测的试验一下找到合适的位置






蚊帐空调的修理、改造：小空间制冷、抽湿，也可以制热





蚊帐空调的修理、改造：小空间制冷、抽湿，也可以制热





蚊帐空调的修理、改造：小空间制冷、抽湿，也可以制热

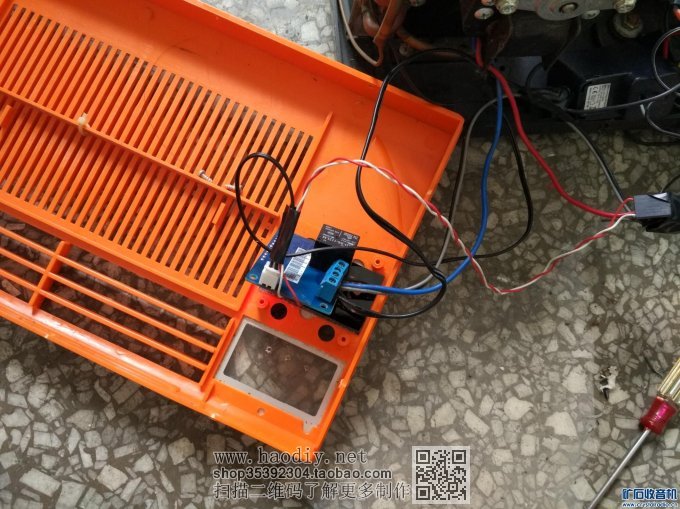

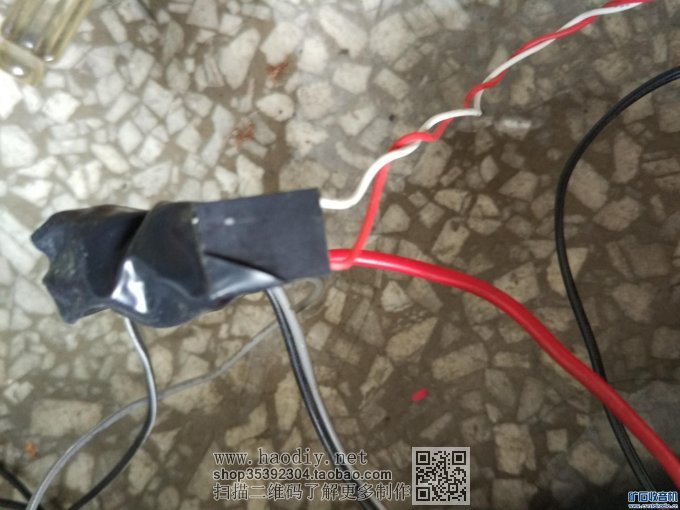

安装控制板在原来显示屏位置，留出控制按钮孔即可。线路接线一定要检查好





蚊帐空调的修理、改造：小空间制冷、抽湿，也可以制热





蚊帐空调的修理、改造：小空间制冷、抽湿，也可以制热





蚊帐空调的修理、改造：小空间制冷、抽湿，也可以制热

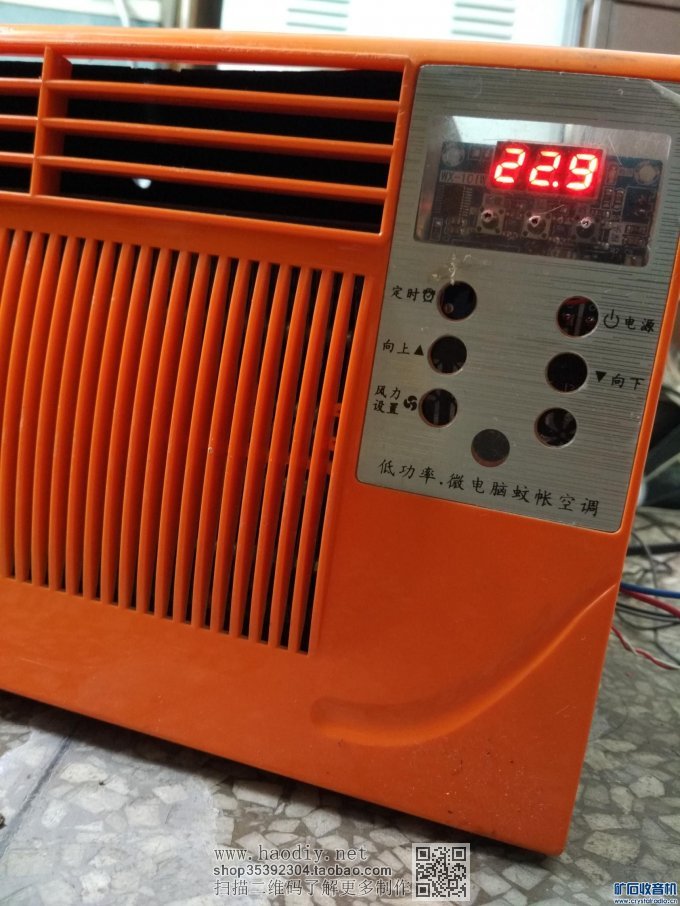

正常工作，一边冷风发，一边热风，看需要放置。出冷风这边下面有一个出水孔，抽湿时可以接个管子。控制板有很多功能，可以调整温度区间，这个很好控制压缩机工作温度范围。温度显示很直观。控制板买便宜那种，10多元的足够。






蚊帐空调的修理、改造：小空间制冷、抽湿，也可以制热
