假期做个机器试下微型中周,各位老师指点

时间:2017-09-18 21:40来源:www.crystalradio.cn 作者:nimblefox 点击:
假期做个机器试下微型中周,各位老师指点 ,矿石收音机论坛
假期没事,看最近老师们在做微型中周的机器,正好手上还有一些小骨架,打算做个来试试,顺便试试6J1做中放管(手上6J1,5654,6米1,CV850乱七八糟的有一二十个,想办法利用起来),不知道能不能完成,没什么理论知识,想到哪做到哪,有不合适、不正确的地方,各位老师还得多多指点,遇到搞不好的地方,还得向各位老师请教,先谢过。。。。。假期做个机器试下微型中周,各位老师指点

高频头用6F1,三极管部分本振,五极管部分混频,6J1做不调谐高放,6J1中放,6X2鉴频

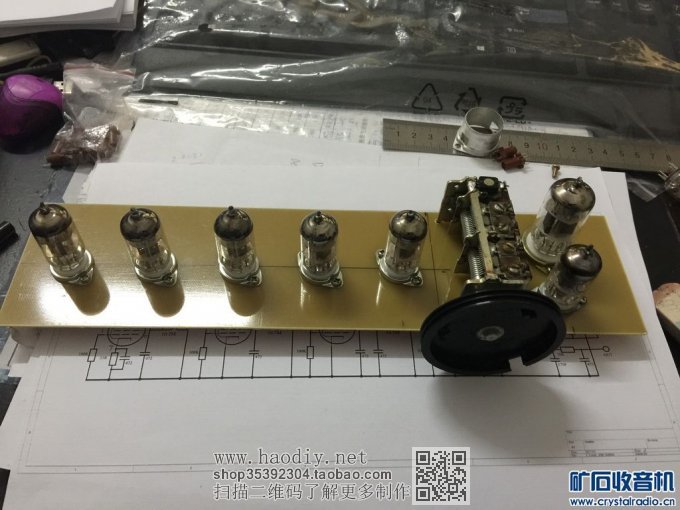

找了一块上次做机器裁剩下的覆铜板边角料,比划了一下,正好可以放下,
假期做个机器试下微型中周,各位老师指点

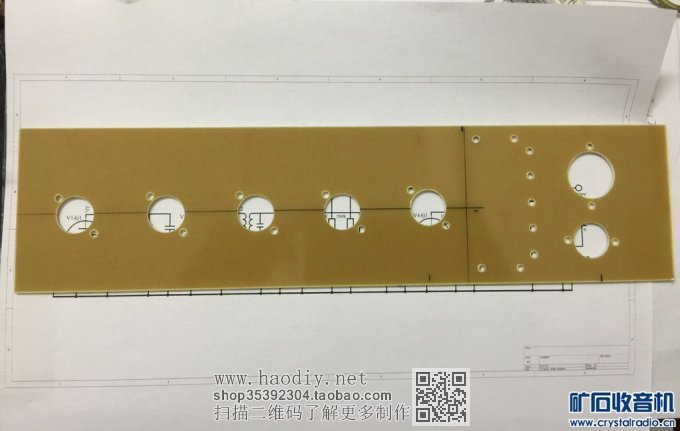

画线开孔,覆铜板开孔倒是很简单,
假期做个机器试下微型中周,各位老师指点

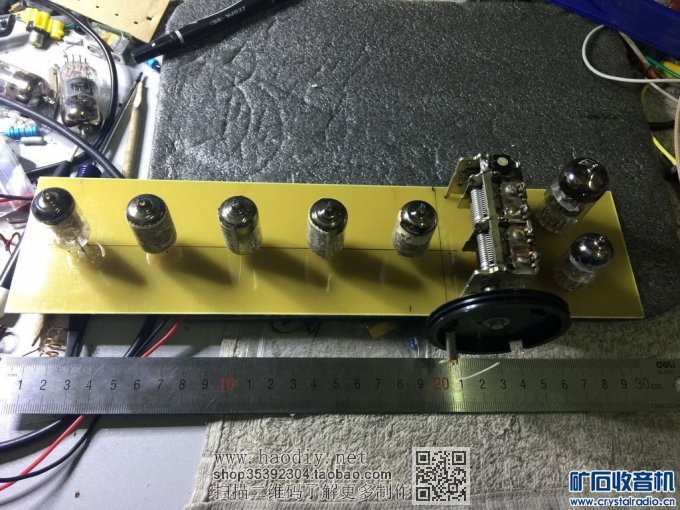

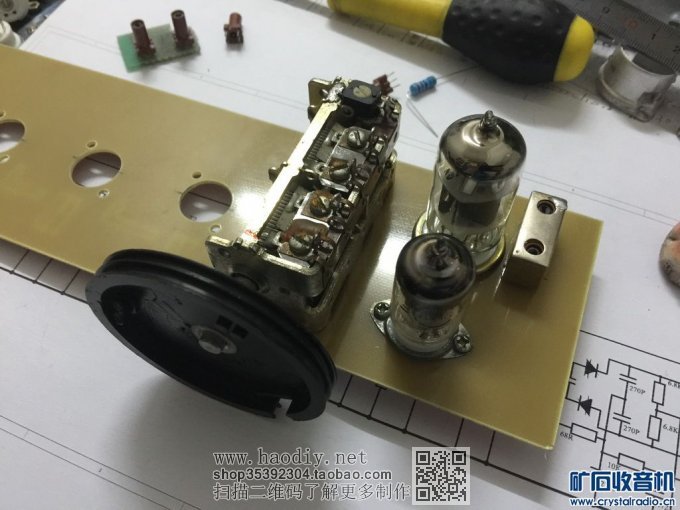

把管子和空联装上试试,还挺好,小中周直接放在背面,正面看不到假期做个机器试下微型中周,各位老师指点
假期做个机器试下微型中周,各位老师指点

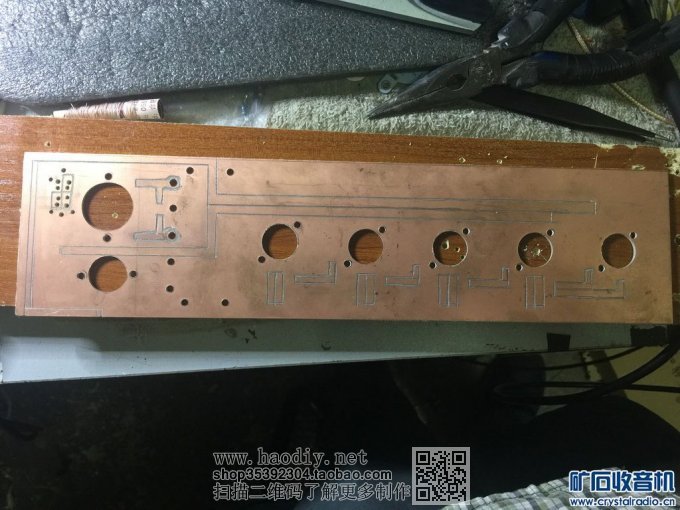

比划一下零件的位置,本来打算用记号笔画了再腐蚀的,但是要留大面积覆铜做接地要画好多  就作罢了,用了土方法,小电磨刻,不过刻的不好看,狗啃的一样,比较长的是灯丝和高压,用钢锯条刻的,稍微整齐一点,
左上角的小孔是混频中周的孔,怕装在背面碍事,就打孔装在正面了,不过没有那么细的钻头,用来2.0的钻头,依然很大,,,
假期做个机器试下微型中周,各位老师指点

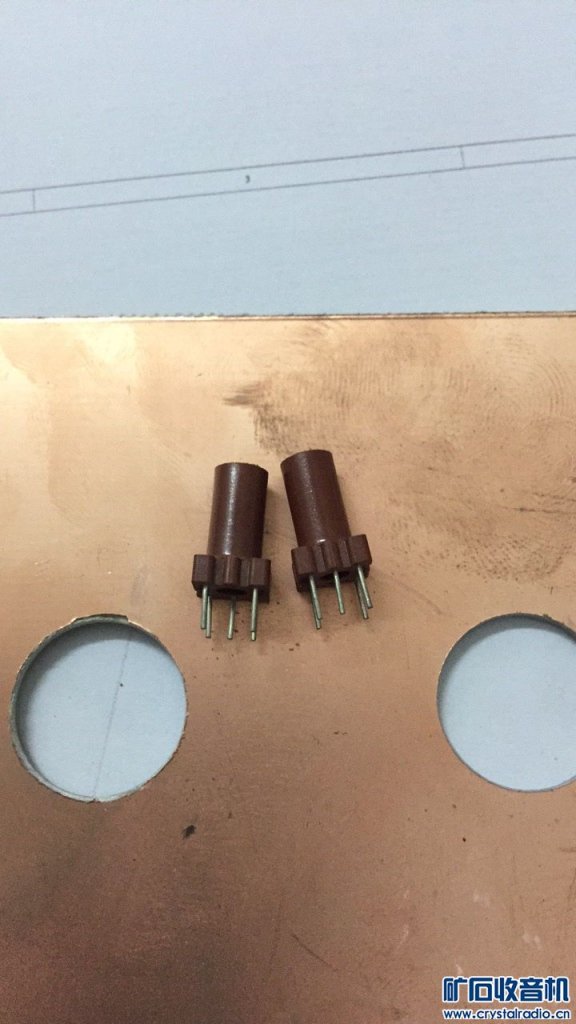

骨架
假期做个机器试下微型中周,各位老师指点

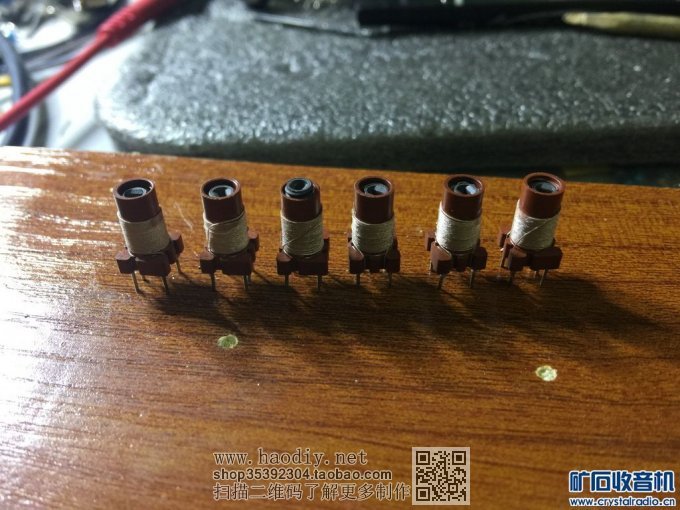

绕好的中周
假期做个机器试下微型中周,各位老师指点

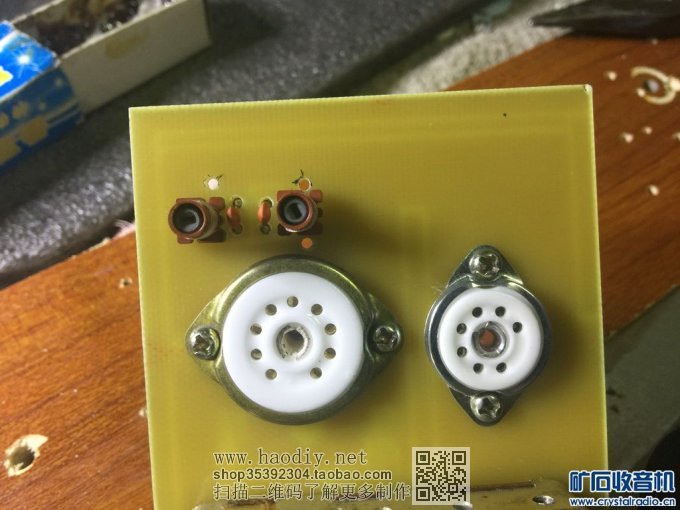

混频中周装上的样子,连体的外壳是从废旧的收音机板子上拆的,
假期做个机器试下微型中周,各位老师指点
假期做个机器试下微型中周,各位老师指点

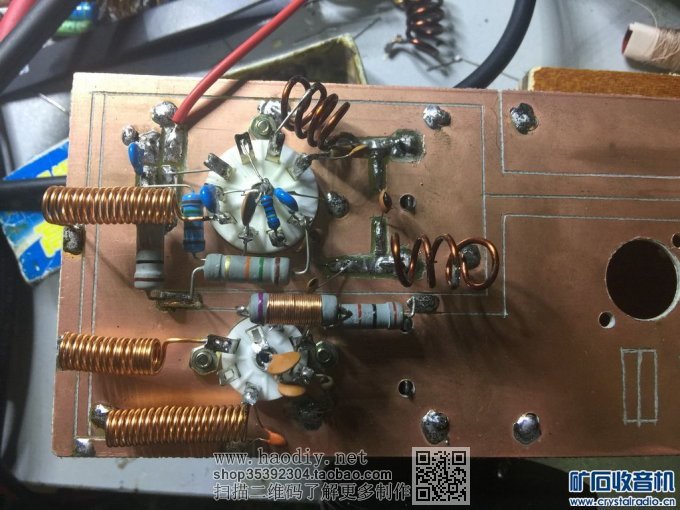

一上午时间,把高频头部分焊完了,
假期做个机器试下微型中周,各位老师指点

检查无误后通电,顺利工作,
假期做个机器试下微型中周,各位老师指点

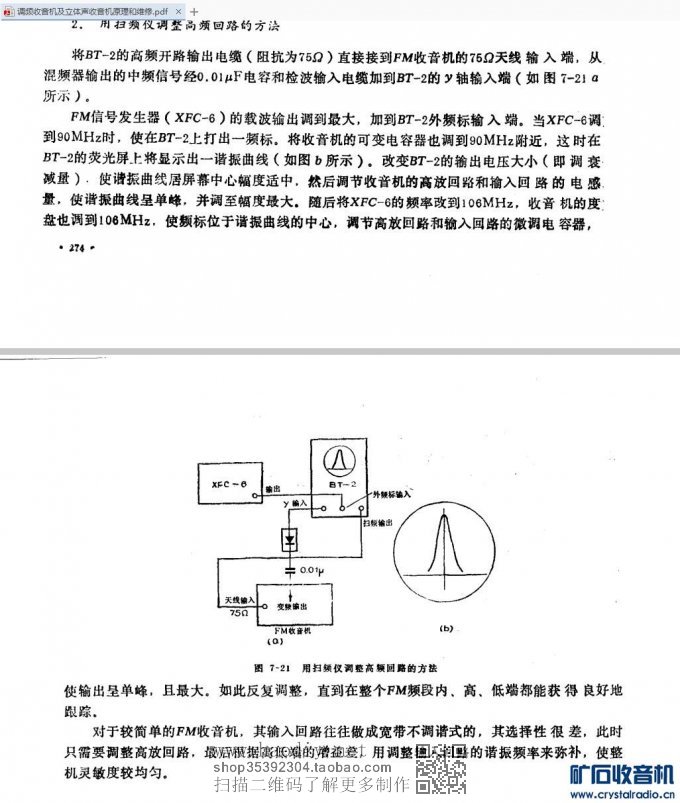

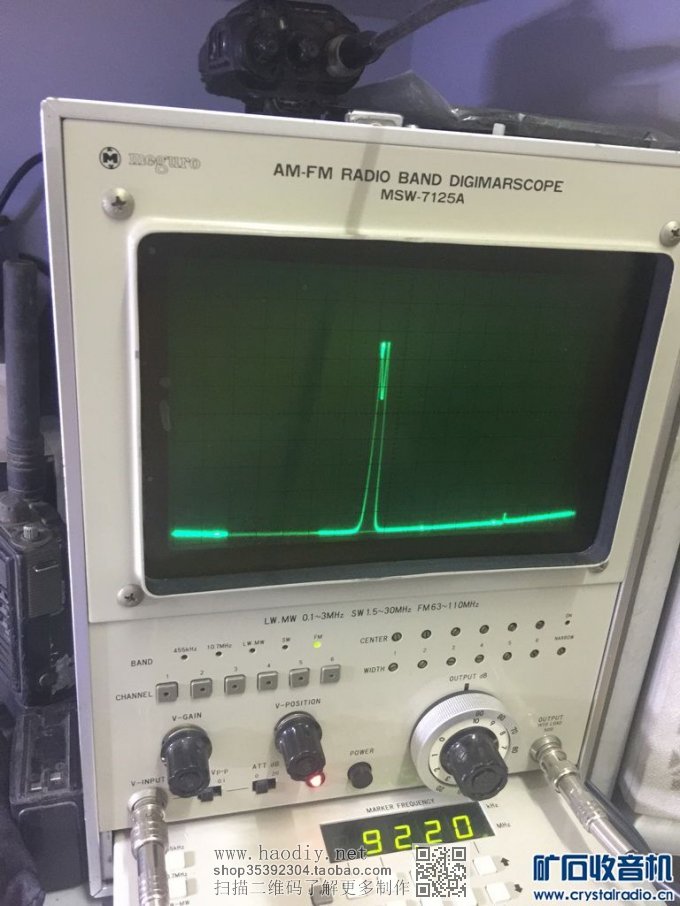

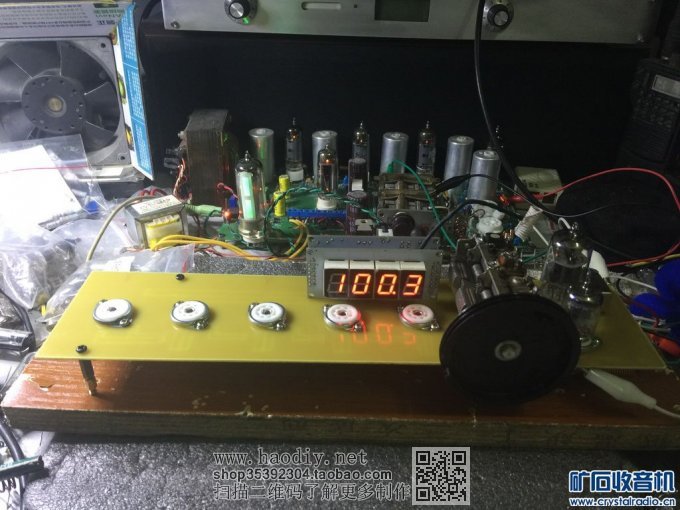

跟踪调试,遇到一个问题,按照书上的方法各点都能跟踪上,但是曲线始终不能调成单峰状态,一直呈“M”状态,高频头可以正常收台了,但是有些台会有点沙沙声(其他机器能正常收听,声音也很干净的台),在别的机器上试过,曲线能调成单峰,希望有老师给指导一下,问题出在哪里或者从哪里检查。或者有其他好的调试方法,
假期做个机器试下微型中周,各位老师指点
假期做个机器试下微型中周,各位老师指点

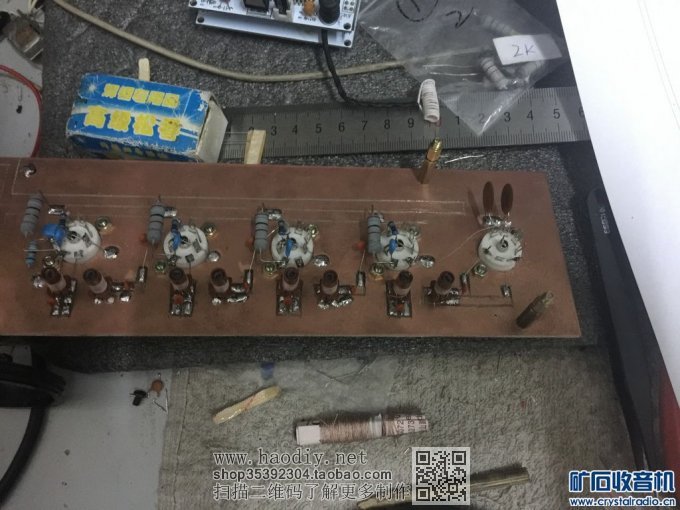

下午又抽空把中放焊了一部分,,很没底啊,没做过6J1中放,没绕过鉴频中周,没做过电子管鉴频部分,不知道能做成啥样呢,希望不要烂尾 假期做个机器试下微型中周,各位老师指点 假期做个机器试下微型中周,各位老师指点
假期做个机器试下微型中周,各位老师指点

另外,测试的时候发现一个很奇怪的现象,把6J1高放管拔掉,天线信号直接从输入联输入,收听基本没啥区别,猫眼上体现的信号强度和收台感觉,和插上高放管基本上没有什么区别,很不解,,望老师们能给指点一下。。。。
