交作业---6J4P+FU50单端完美出声

时间:2017-09-18 21:37来源:www.crystalradio.cn 作者:二玄古月 点击:
交作业---6J4P+FU50单端完美出声 ,矿石收音机论坛

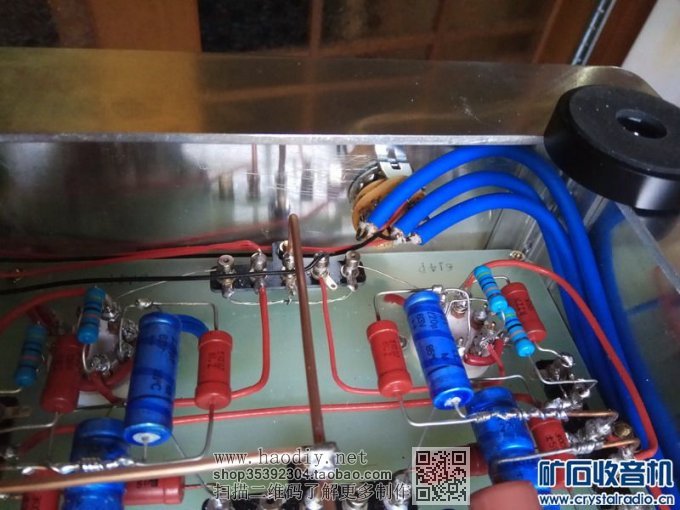

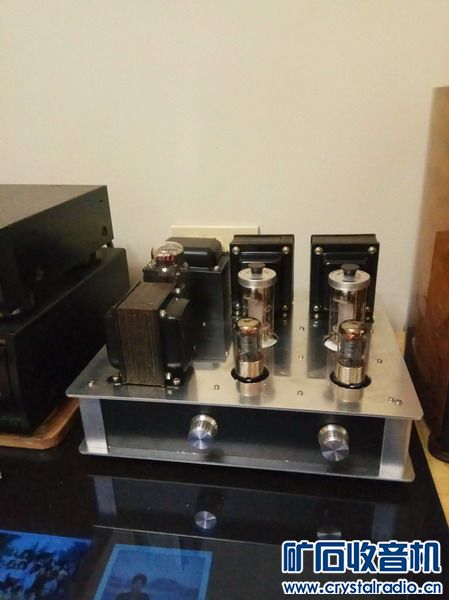

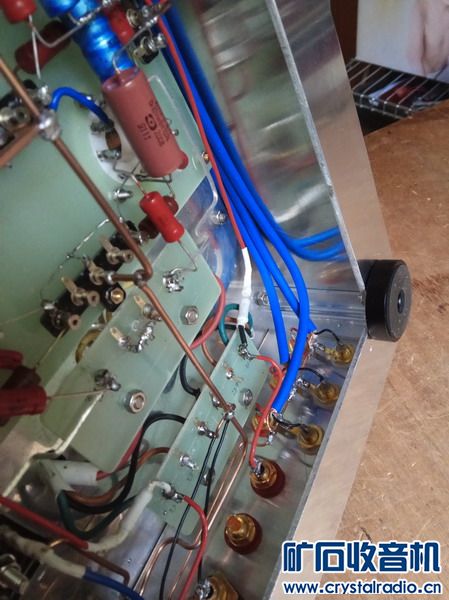

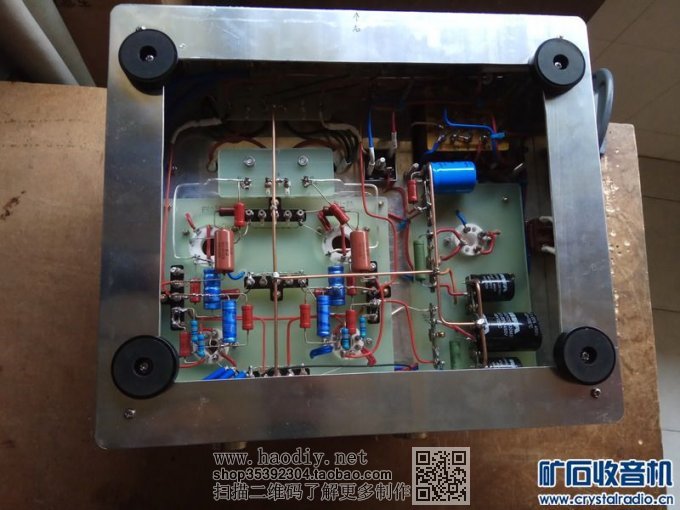

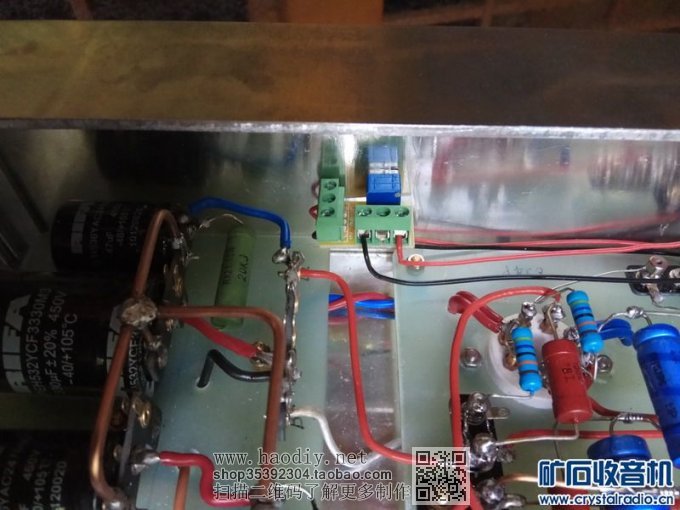

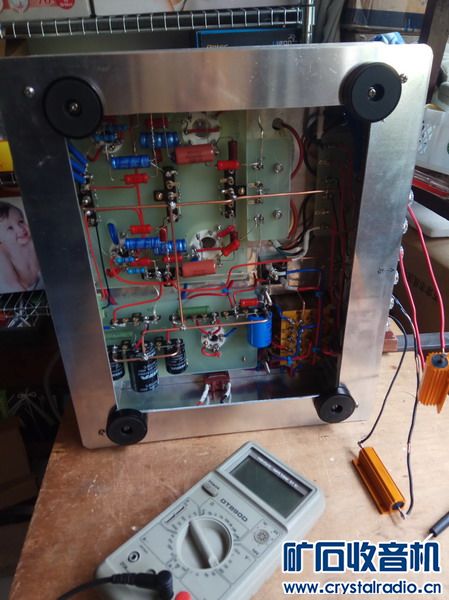

经反复检查焊接电路,确认无误,今天下午开始通电测量。先空载量各部电压---次级高压323v、灯丝电压---12.61v、6.29v、5.1v。然后插管,加假负载(100W8欧铝壳电阻)测量---桥+争端直流电压467V、B+端457V、B2端287V、FU50管6脚屏压351V、3脚帘栅级350V、1脚阴极-33V;6J4P管8脚屏极156V(低了点儿)、3脚栅极62V。在没有其他手段测量了,也不会。就大着胆子接上音箱,音箱是好利拓灵敏度93dB的Q6型6.5吋箱子。不接音源时,音量开到最大,竟然贴耳听不到一丝的声音,总算没白费功夫,就算成功了吧。放龚玥的CD,那叫一个美---甜 润 柔。我都为自己鼓掌了。上图:
交作业---6J4P+FU50单端完美出声
交作业---6J4P+FU50单端完美出声
交作业---6J4P+FU50单端完美出声
交作业---6J4P+FU50单端完美出声
交作业---6J4P+FU50单端完美出声
交作业---6J4P+FU50单端完美出声
