【参赛】性能不错的二管收音机

时间:2017-08-08 10:46来源:www.crystalradio.cn 作者:a715655789 点击:
【参赛】性能不错的二管收音机 ,矿石收音机论坛
今年参赛一直不知道制作点什么东西来凑个热闹,正好前一个阶段制作单管和二管收音机颇有心得,也有一定经验了,为此决定就制作一个比较实用的二管收音机来参赛,毕竟是收音机论坛,制作收音机才是王道【参赛】性能不错的二管收音机 但是一直对外壳比较头疼,自己做吧手艺不行,买成品塑料盒子吧,拿不出手,总之比较纠结。正好昨天陪老婆买项链,得一首饰盒子,制作的相当精致好看,拿在手里手感颇佳,揣在口袋也不硬邦邦的,就把盒子没收,花一晚上时间制作出一台二管收音机。自以为是我这几年DIY的得意之作,特来与众坛友分享

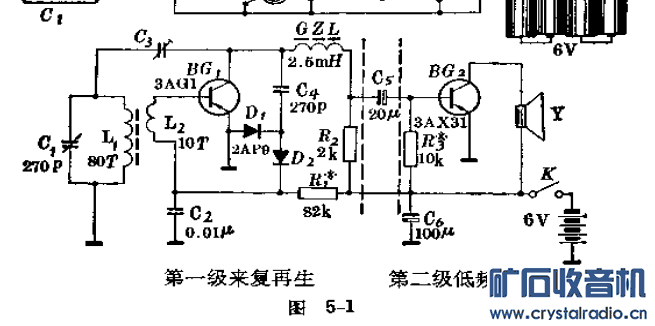

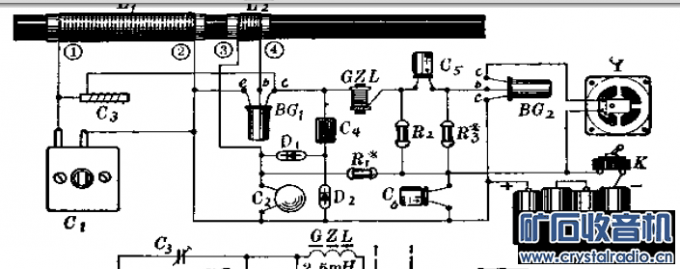

图纸借鉴的是少年晶体管收音机当中的图,有一定改动。图中R2用的是200欧,R3为27K电源电压为3V,再生未采取图中的C3.个人觉得还是加L3更为好用方便,且最为主要的是灵敏度和噪音方面,这个是在我自己在这2种再生反复更换调试总结出来的,再生线圈绝对比一个可调电容好用。白天可清晰收听5个台,晚上则不下15个吧,音质上和收听效果方面个人觉得比超外差的成品小收音机要好,3AG1选用的是放大倍数55倍的,3AX31只有30倍,都是买的垃圾收音机板子拆的。音量上还是比单管机好的多,弱台也可清晰收听,强台则稍微变下方向也就没那么吵了。关键是绒布外壳拿在手里也不冰冷,不失为一制作收音机的好盒子【参赛】性能不错的二管收音机 【参赛】性能不错的二管收音机 在此也欢迎同好指正,老师指导,谢谢大家!补充一下,图中GZL我是用老式录音机板子上的一个大中周拆了改制的,用0.08的线绕150圈,加上铁外壳,所以虽然靠近磁棒也无影响,没有仪表测量,多大的电感量未知【参赛】性能不错的二管收音机 反正效果还不错





【参赛】性能不错的二管收音机





【参赛】性能不错的二管收音机

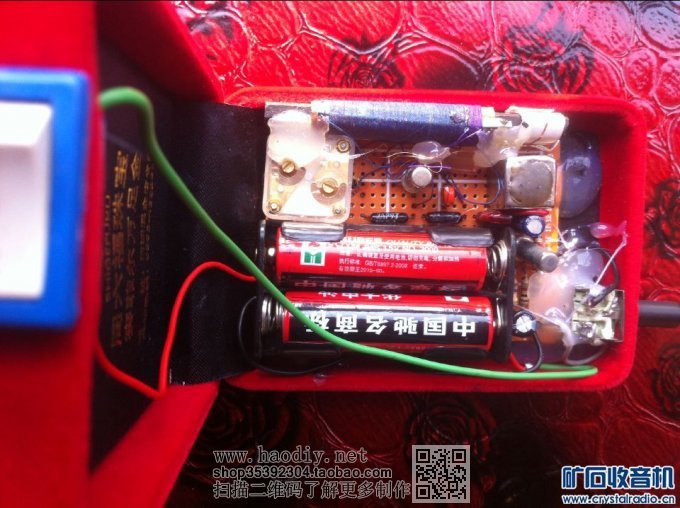

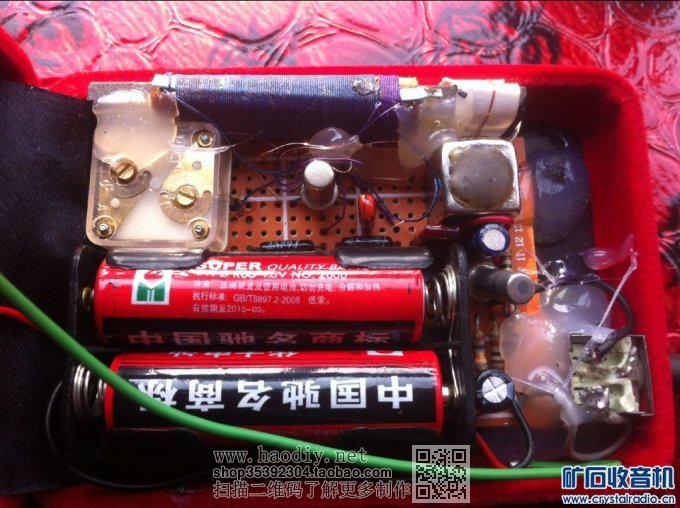

几乎是按图直接排出来的布局

【参赛】性能不错的二管收音机

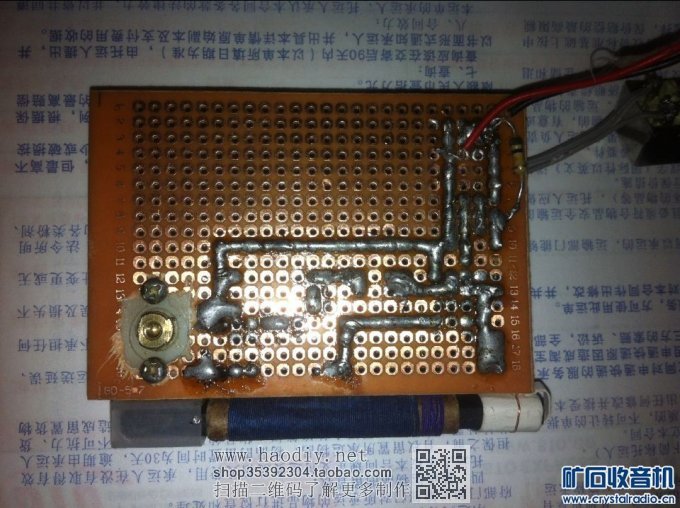

焊接比较费锡

【参赛】性能不错的二管收音机

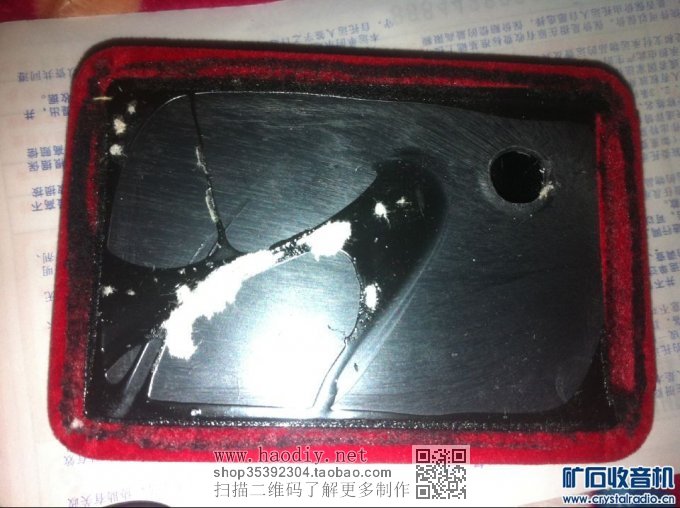

正面绒布拿掉

【参赛】性能不错的二管收音机





用热熔胶固定

【参赛】性能不错的二管收音机





同上

【参赛】性能不错的二管收音机

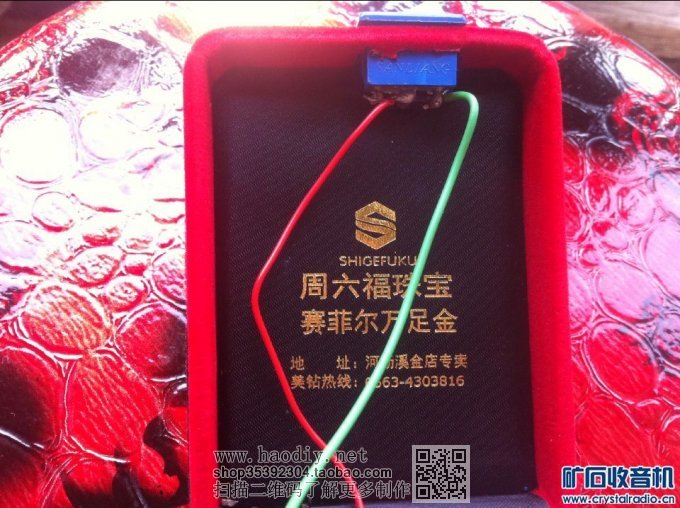

固定电源开关

【参赛】性能不错的二管收音机





用热熔胶粘好绒布面板

【参赛】性能不错的二管收音机

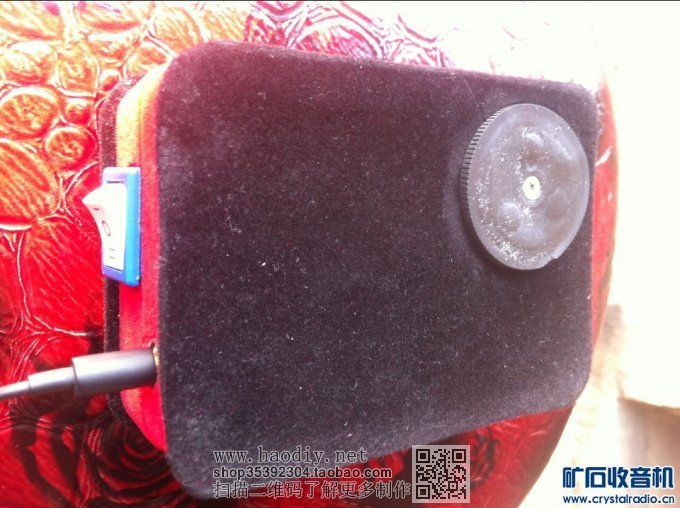

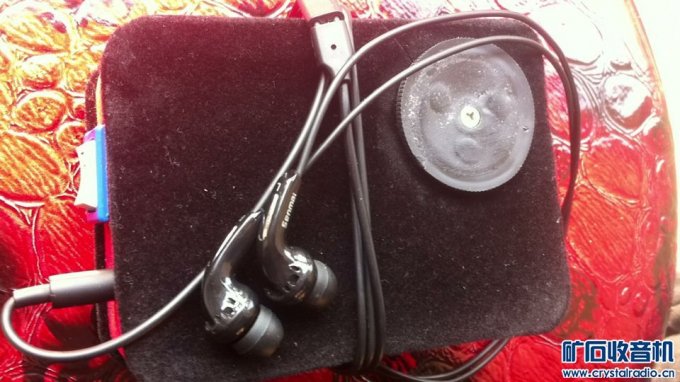

整机完成

【参赛】性能不错的二管收音机
