【参赛】DIY文革机木壳(工农兵602修复记)

时间:2017-08-08 10:42来源:www.crystalradio.cn 作者:zhangshiyu 点击:
【参赛】DIY文革机木壳(工农兵602修复记) ,矿石收音机论坛
有缘得到一老机残骸,目测磁棒断掉,拉线轮碎,主板上零件基本齐全。
【参赛】DIY文革机木壳(工农兵602修复记)

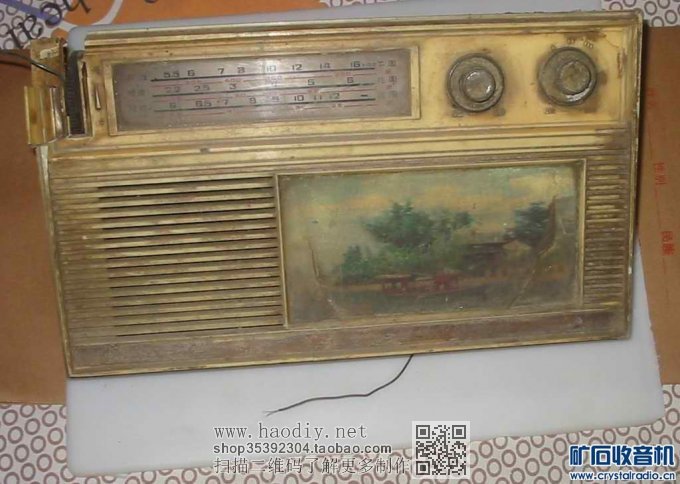

塑料前脸尚存,度盘完好,旋钮齐全,图片部分有机玻璃裂,图片着水。
【参赛】DIY文革机木壳(工农兵602修复记)

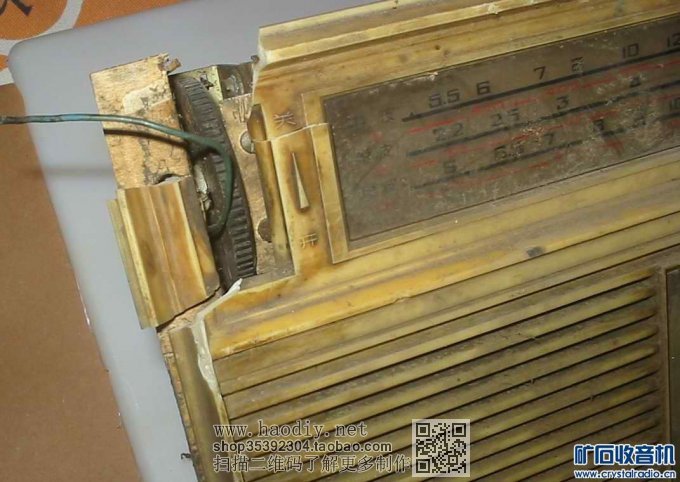

塑料前脸左上角有缺,断裂较严重。经查询知其为文革机工农兵602,决定修复。
【参赛】DIY文革机木壳(工农兵602修复记)

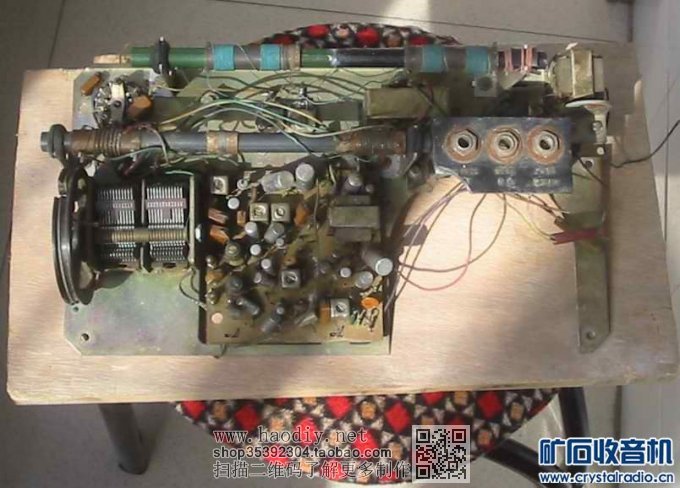

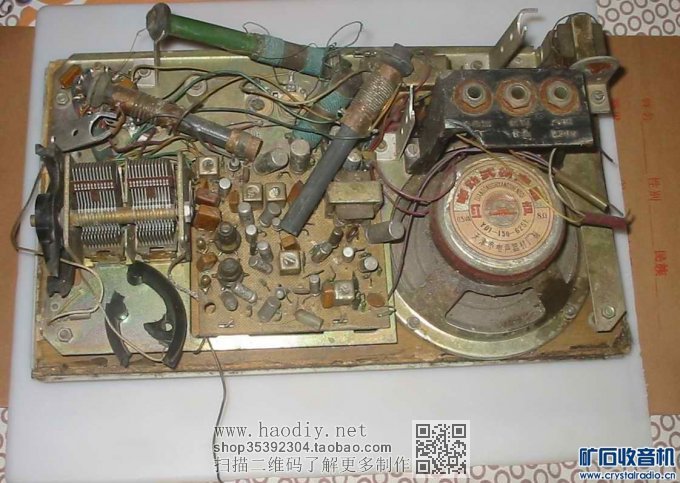

先将磁棒粘好,拉线轮换掉,换了一只电阻,先接四根跳线,先将其修响。
【参赛】DIY文革机木壳(工农兵602修复记)

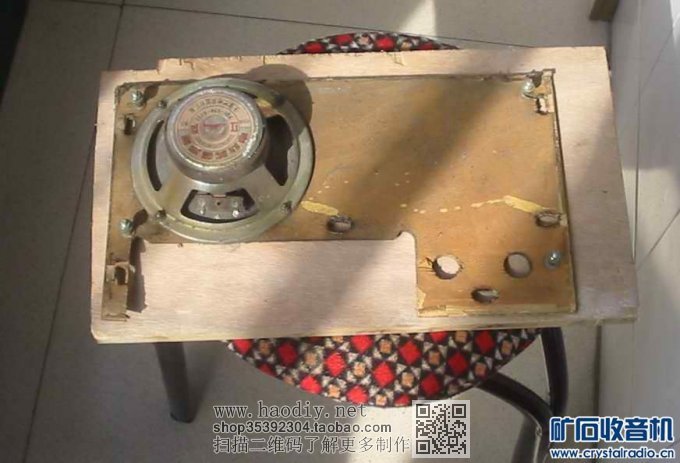

原机红声喇叭是好的,原固定喇叭及线路板的木板仍可利用,保留之。
【参赛】DIY文革机木壳(工农兵602修复记)

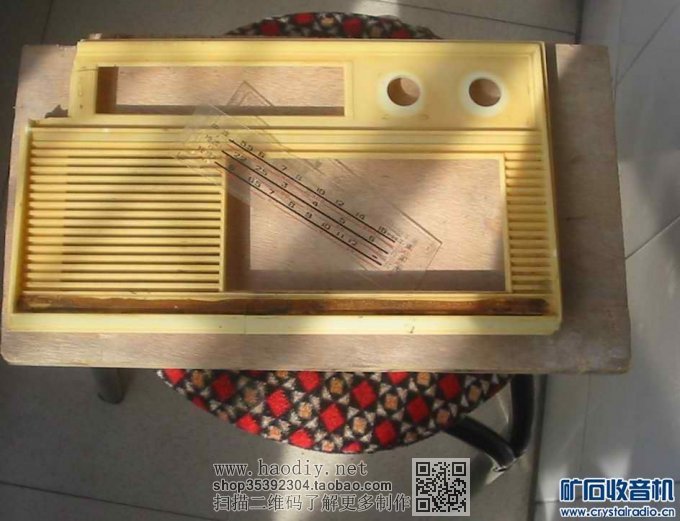

将塑料前脸清洗,准备粘补,图片部分准备换新。
【参赛】DIY文革机木壳(工农兵602修复记)

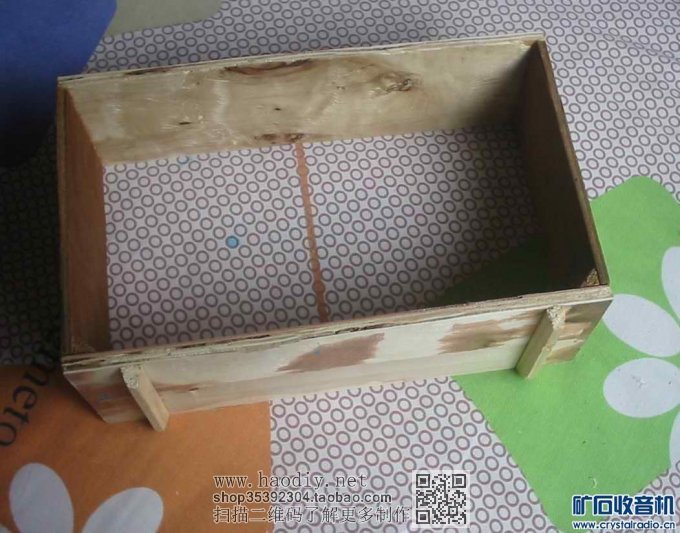

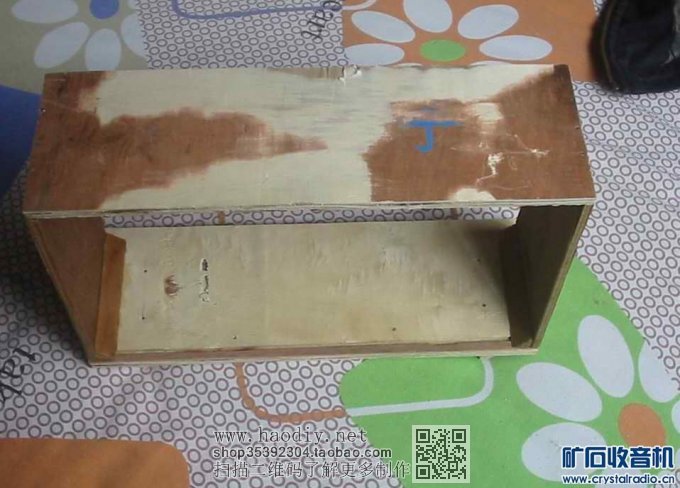

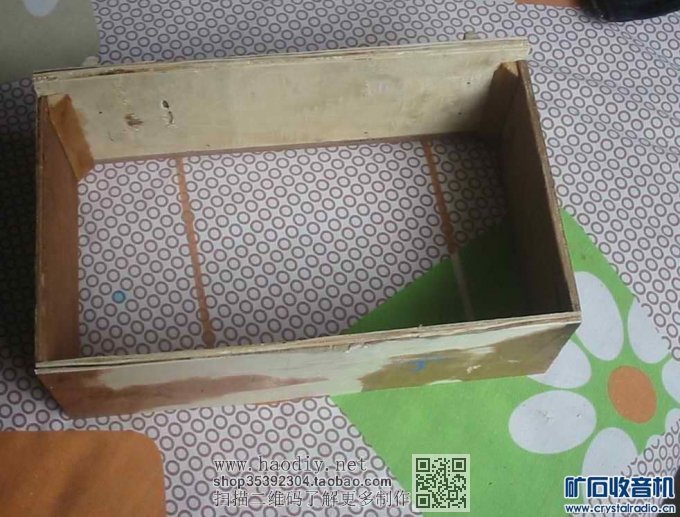

用包装箱做机壳内胎。
【参赛】DIY文革机木壳(工农兵602修复记)
由于是内胎,基本找平即可。但一定要方正。
【参赛】DIY文革机木壳(工农兵602修复记)

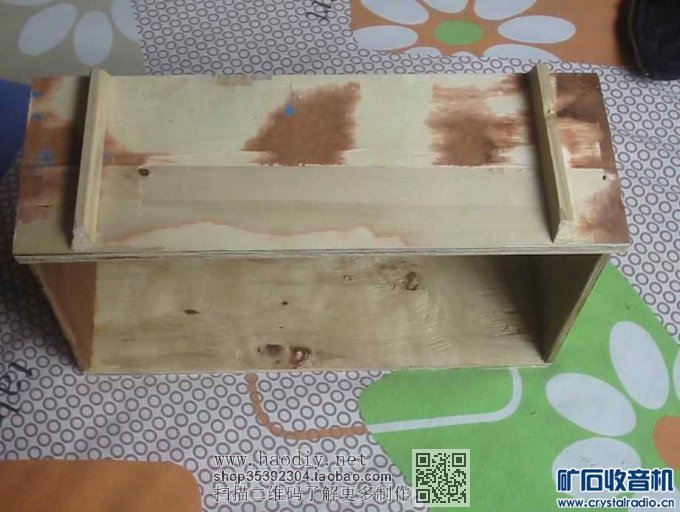

上面及后面图。
【参赛】DIY文革机木壳(工农兵602修复记)
底面及前面图。
【参赛】DIY文革机木壳(工农兵602修复记)

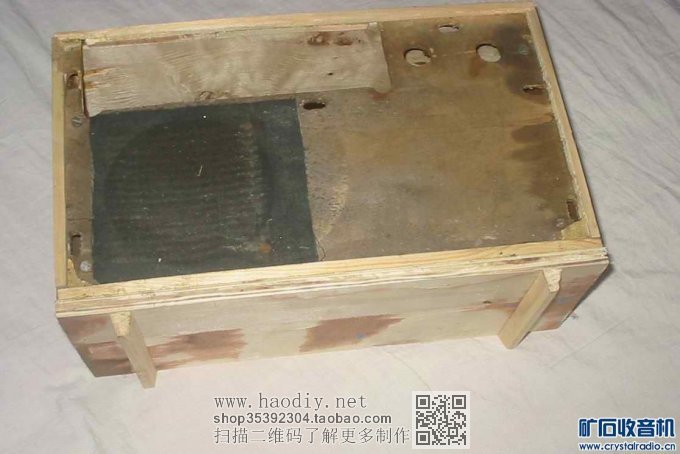

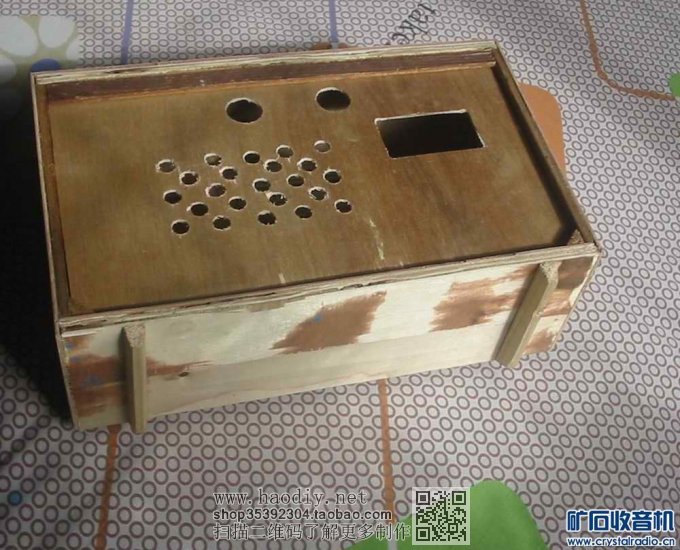

安装上原机固定喇叭的木板。
【参赛】DIY文革机木壳(工农兵602修复记)

做一个后板安上。(可惜木纹是竖的,将就材料)
【参赛】DIY文革机木壳(工农兵602修复记)

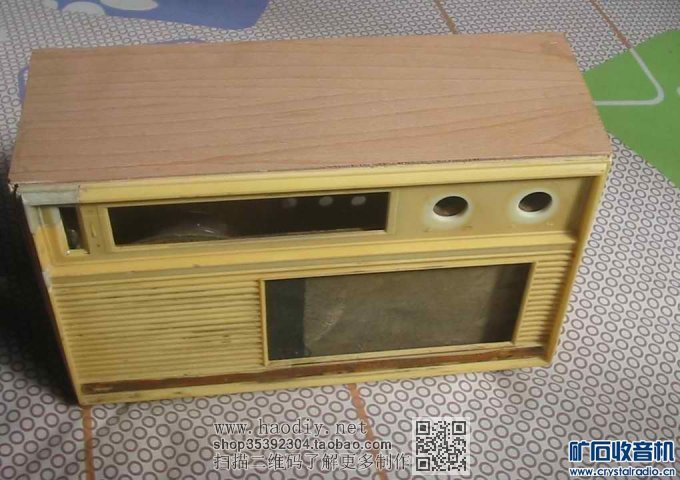

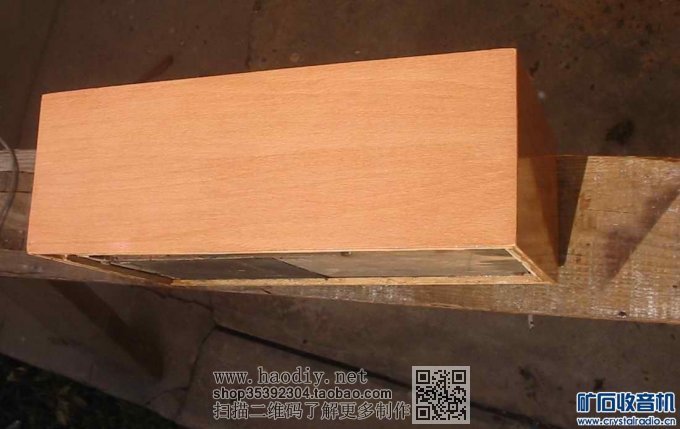

外壳粘上贴面,将粘补后的前脸放上比划一下,基本合适。(粘补的塑料有色差)
【参赛】DIY文革机木壳(工农兵602修复记)

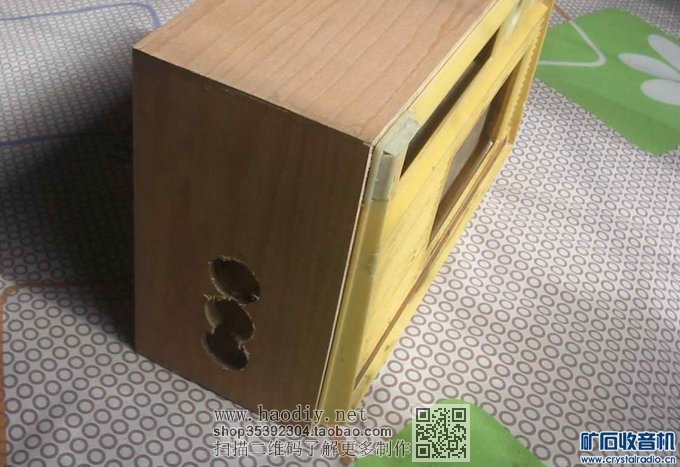

原机侧面有两只双刀双掷开关,用以变换工作状态,机箱侧面要开孔。
【参赛】DIY文革机木壳(工农兵602修复记)

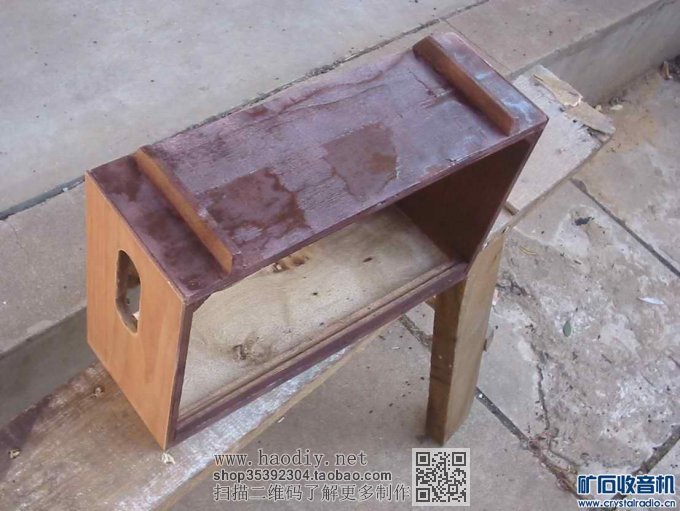

侧面孔开好后底面背面粗喷漆即可。
【参赛】DIY文革机木壳(工农兵602修复记)
贴面的三面要多刷几遍清漆。
【参赛】DIY文革机木壳(工农兵602修复记)
打理好后的上面前面。
【参赛】DIY文革机木壳(工农兵602修复记)

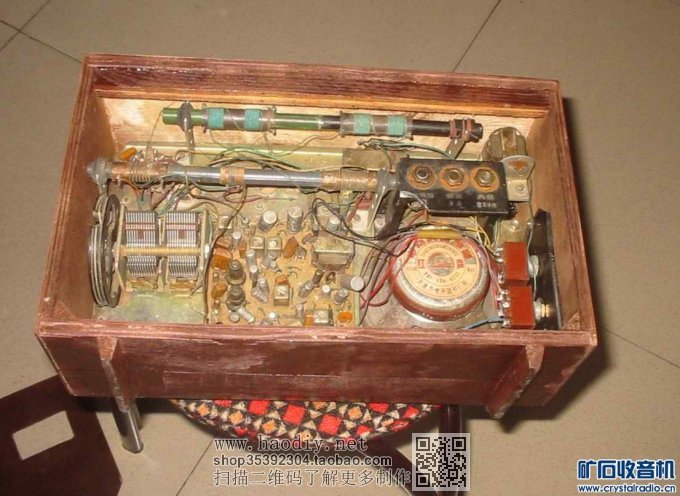

装进机芯的后面及底面。
【参赛】DIY文革机木壳(工农兵602修复记)

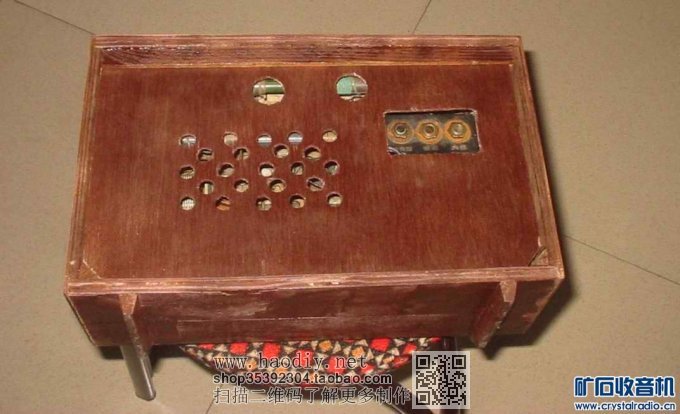

装上后面板的后面。
【参赛】DIY文革机木壳(工农兵602修复记)

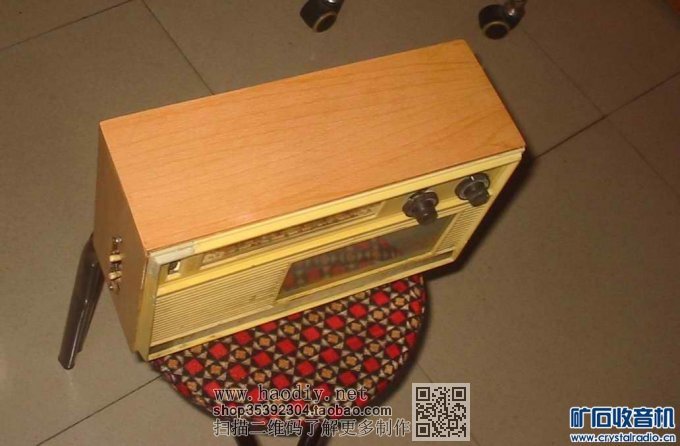

上面前面及带开关的侧面。
【参赛】DIY文革机木壳(工农兵602修复记)

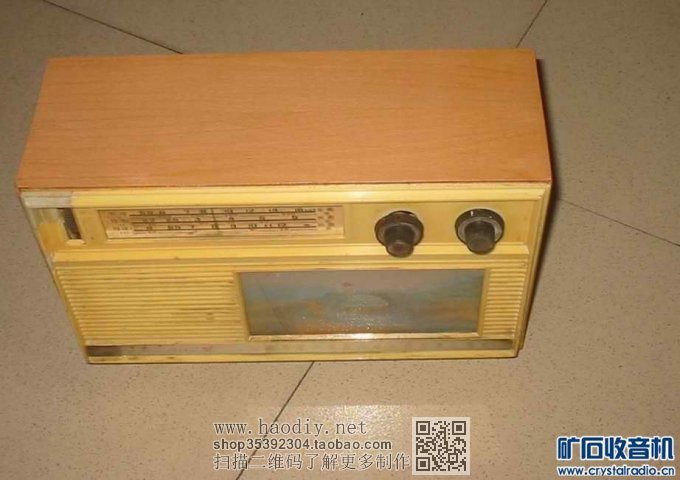

上面及正面。
【参赛】DIY文革机木壳(工农兵602修复记)
配上原机说明书,至此基本完成,(尚缺二电池夹,侧面需再加工一塑料板。)
