自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

时间:2017-06-07 20:56来源:数码之家 作者:老孙和小孙 点击:
夏天蚊子太多了。。。飞来飞去吹着个小喇叭,让人抓狂� M獬鼋加巫钆挛米佣5穆砀泶瘢窀鲴蝮∫谎!!!!!:冒桑匣安凰道病!!!!!�----------------------------分割线------------------------------------------推荐指数:★
夏天蚊子太多了。。。飞来飞去吹着个小喇叭,让人抓狂啊。外出郊游最怕蚊子叮的满身疙瘩,像个癞蛤蟆一样。。。。。。
好吧,废话不说啦。。。。。。
----------------------------分割线------------------------------------------
推荐指数:★★★★☆
实用指数:★★★★☆
难易程度:★★★☆☆
----------------------------------------------------------------------------------------------
准备!
LM317一枚   易导热易焊接金属材料一块   外壳一个  USB线一根   焊锡若干  木板一片  订书钉若干
----------------------------------------------------------------------------------------------
实战!

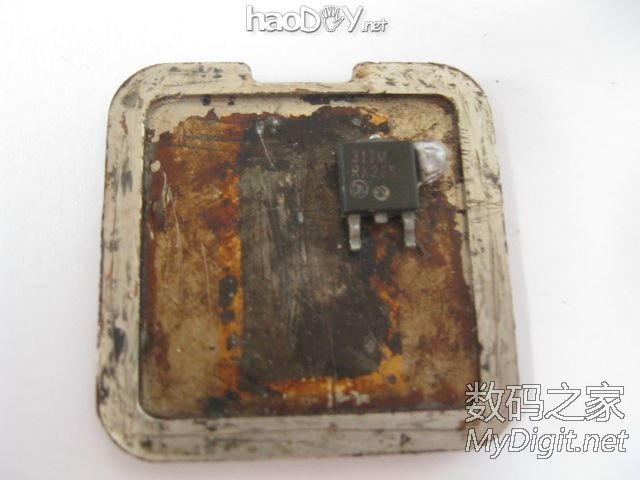

1、把LM317焊接到所准备的金属块上。这里是一枚CORE 2 E8400的顶盖。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

咋焊不要我说啦吧。烙铁功率不够的放煤气灶上热热再说。

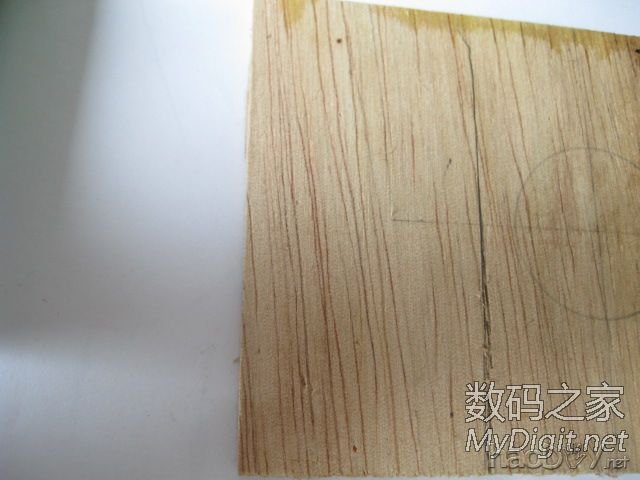

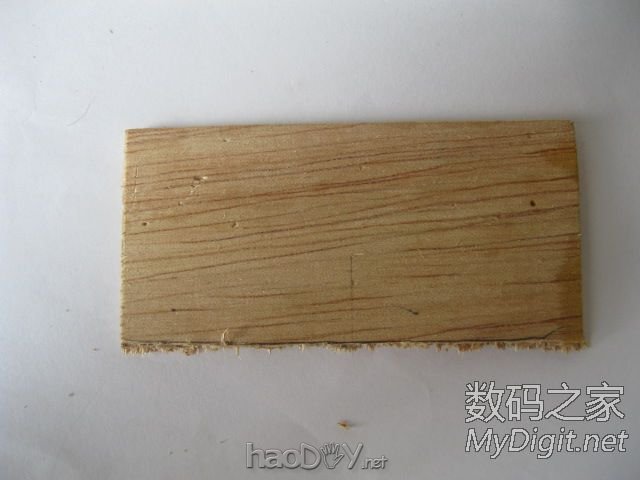

2、裁取一个大小合适的木板。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

注意:这个木板要刚好可以塞进盒子里哦。宁可大一些!回来后面还要适当裁剪。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

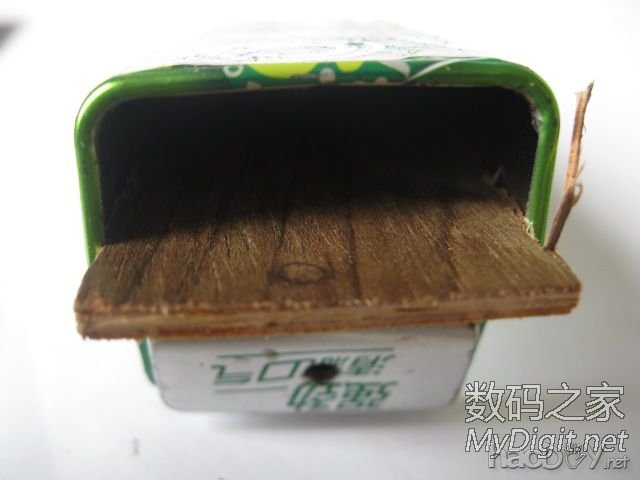

就像这样,刚刚好塞进去,毫不松动。

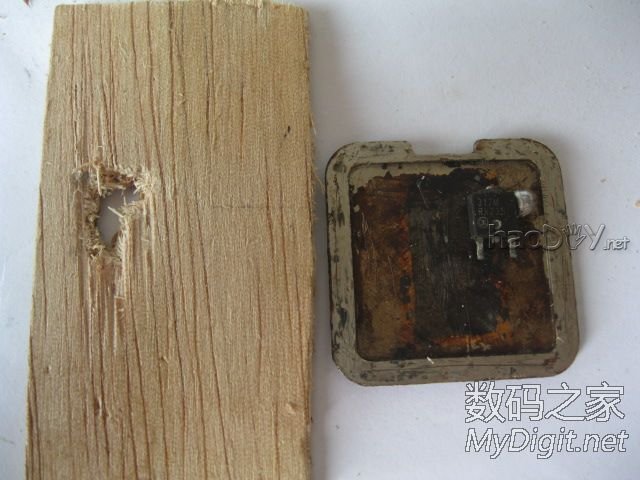

3、在木板上掏一个小洞,比焊在CPU顶盖上的LM317略大。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

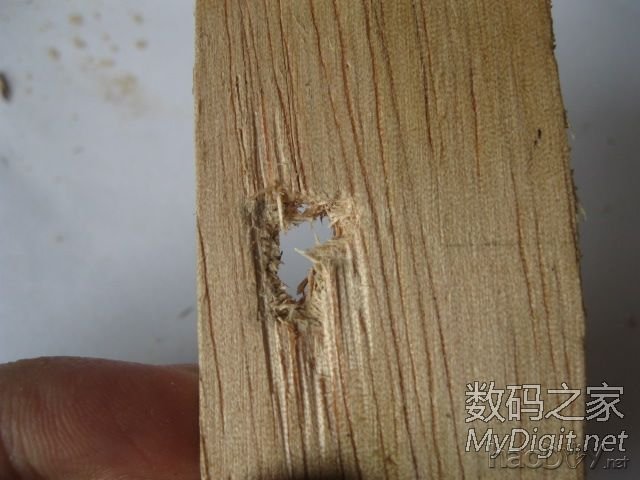

看样子还是不够大。再扩大些。。。。

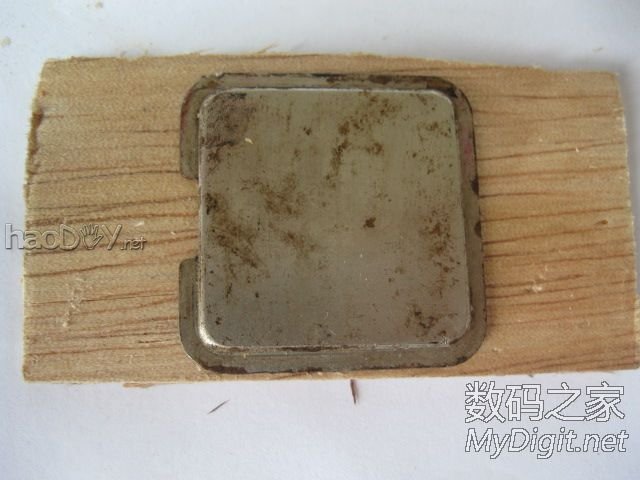

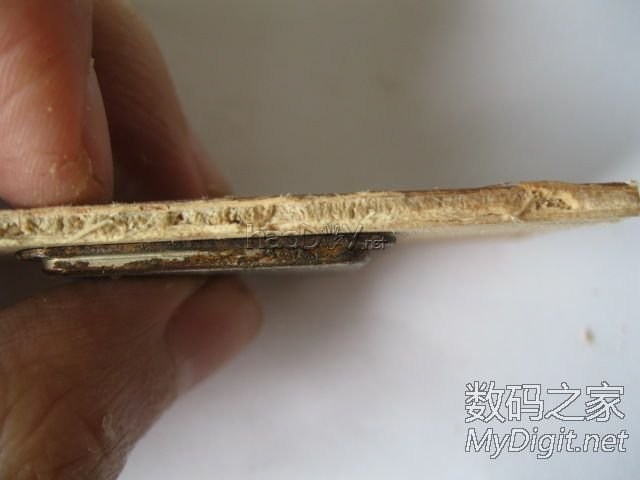

这样,cPU顶盖就可以平放在木板上了。还方便引线。。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便




4、加工供电线及相关部分。

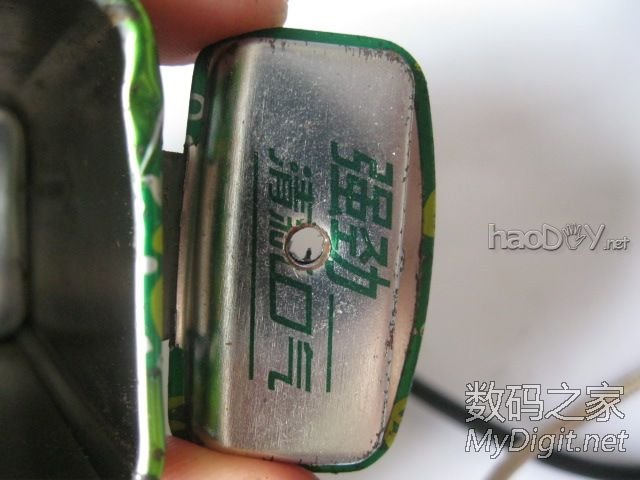

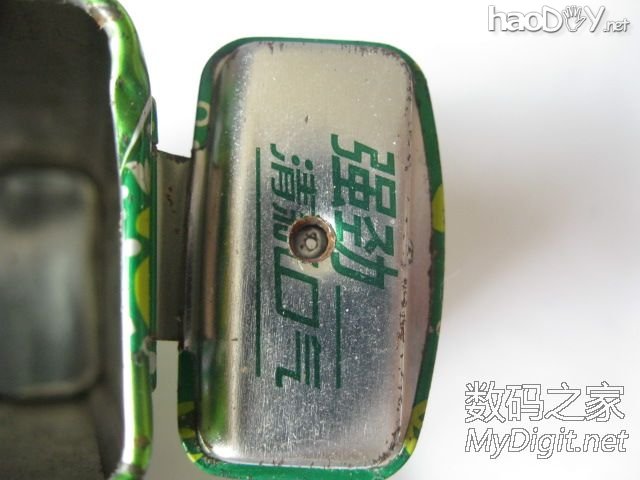

还是一样,盒子引线的洞先钻出来。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

里面先钻一个小的,然后钻外面的。这个事大瓶的绿箭薄荷糖,有两层,还不错。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

酌情扩大外面的洞。


自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

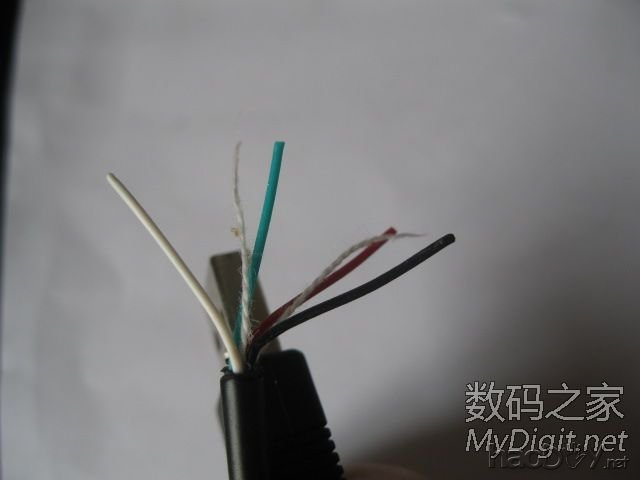

剪开USB线,找到红的黑的两根,红正黑负,这种级别的问题还是注意一下为好。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

咋焊,电路图。。。。。不要电路图啦,这么简单。与CPU顶盖链接的负极,最右边这个脚接正极,最左边的控制脚悬空。


5、固定。

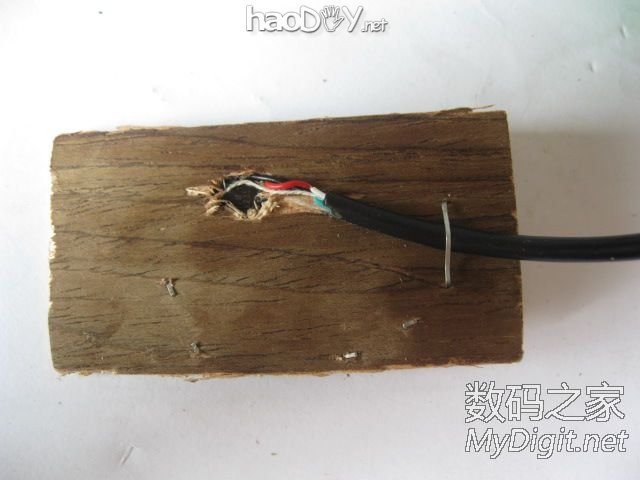

自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便



自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

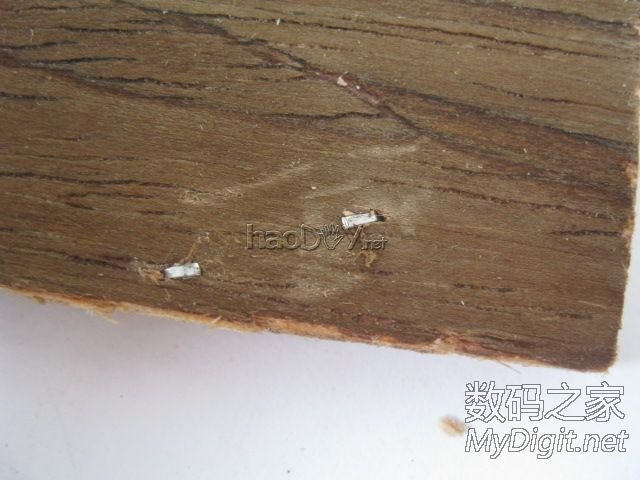

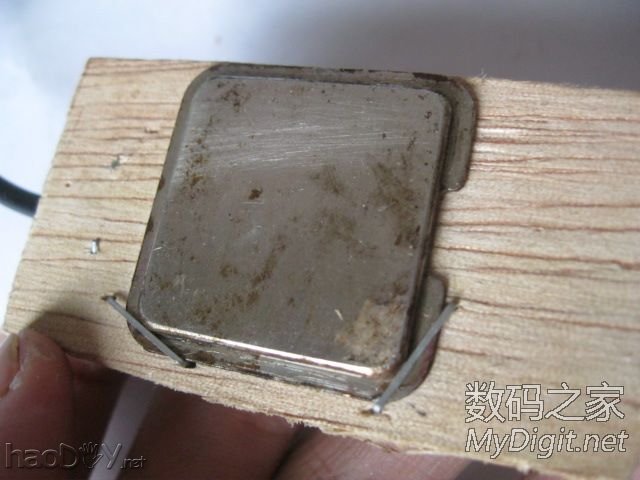

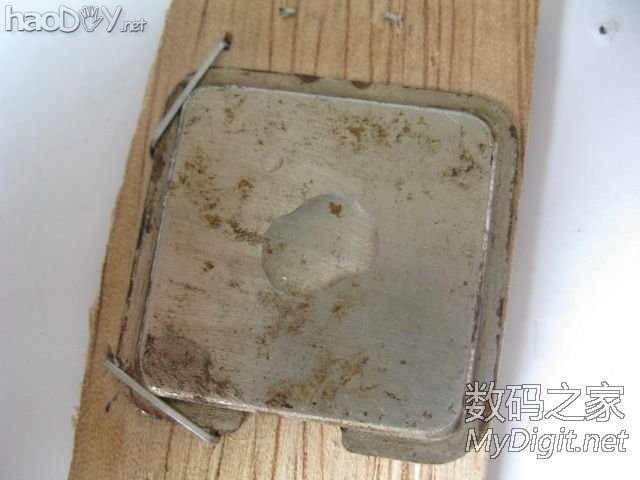

用订书钉固定喽。。稳稳的,纹丝不动。盖子上的水不要理会。双氧水的干活。
记得线先要穿过盖子上的小孔,然后穿过木板的孔再进行焊接。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便
完了别忘了通电看看。。正常30秒左右手就不能放在上面啦,很烫的注意啊。
楼下继续。。。。。。。。。


下面第几步啦。。。
处理外壳。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

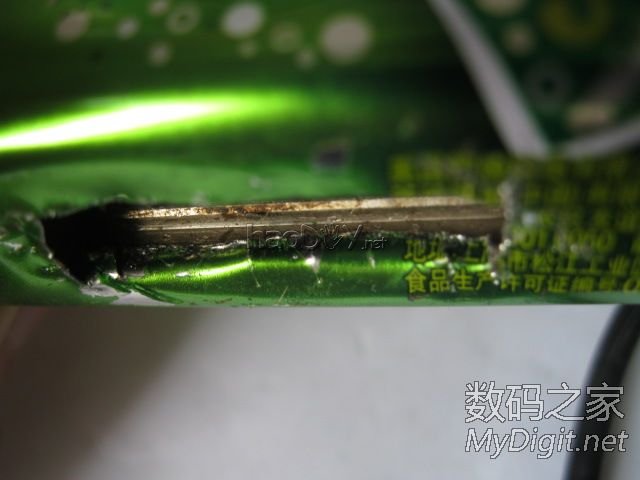

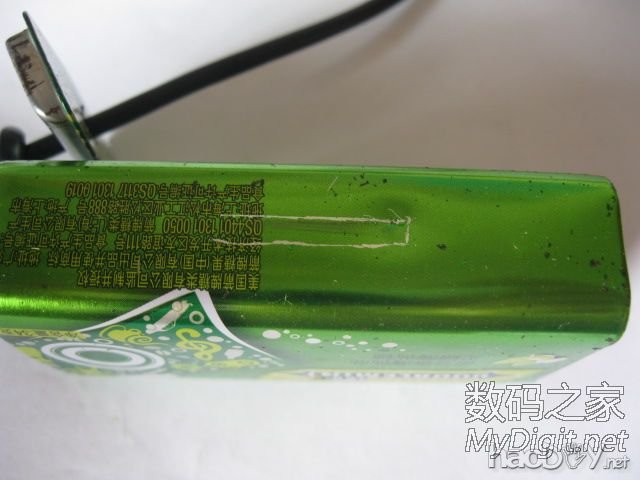

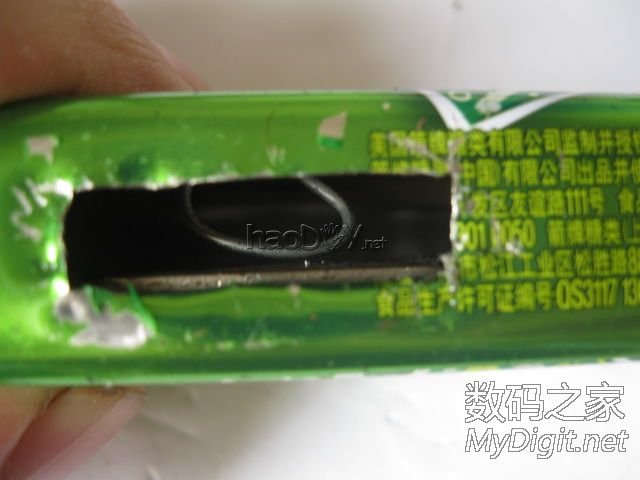

开一个口,长度大概3厘米,宽度1.5厘米。上图明显小了。。。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

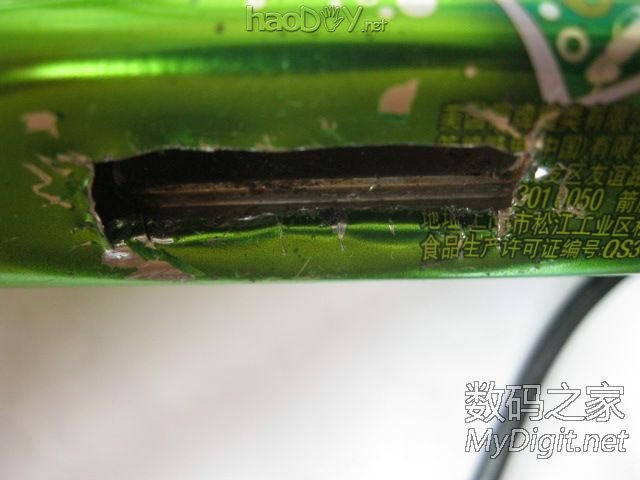

这个口要开的同CPU顶盖在同一平面。火鹤稍微高些低些2mm没关系的。

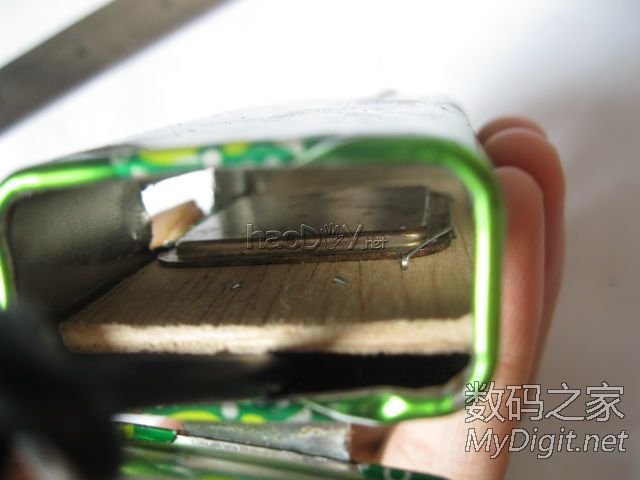

随后要固定CPU顶盖。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

注意啦,看见没,要把边卷起(挝边)然后使劲用螺丝刀啥的压紧啦。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

看见没。。。。。

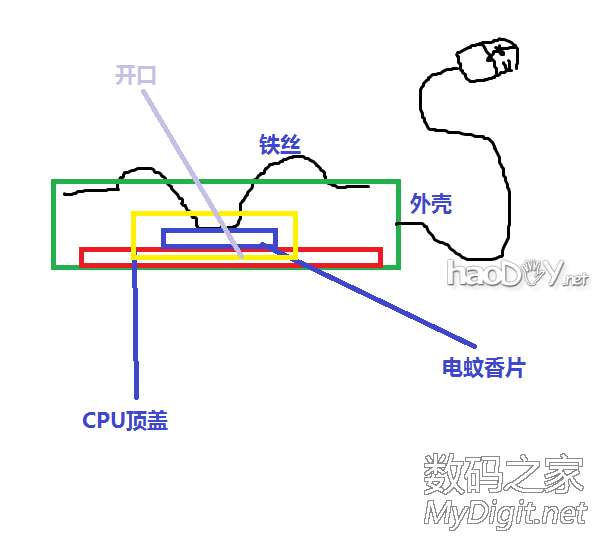

第N+1步,制作卡子。

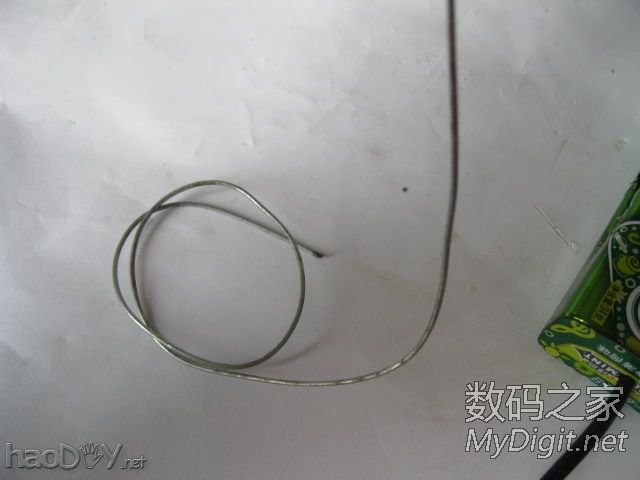

卡子就用铁丝做吧。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

一卷铁丝,不粗不细,刚好。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

如图所示。

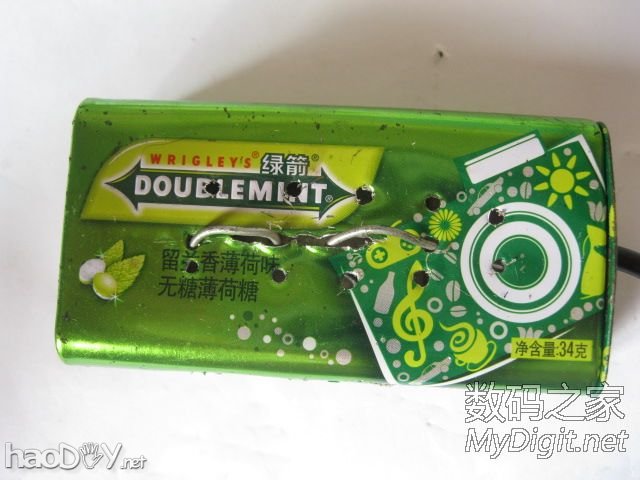

自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

卡子刚好固定蚊香片。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

如图。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

上面。
-------------------------------------------------------------------------

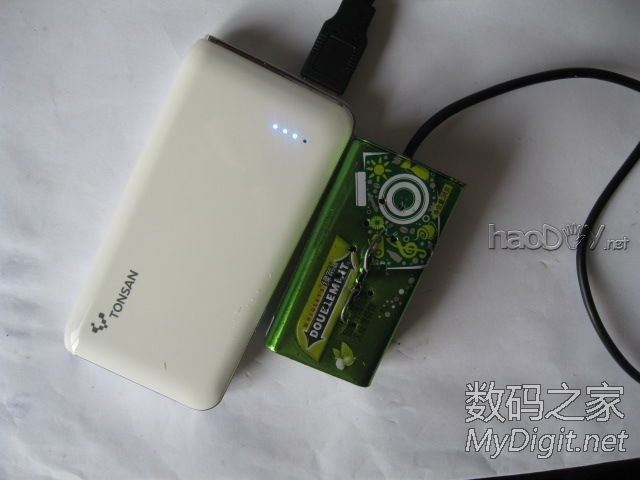

实测:

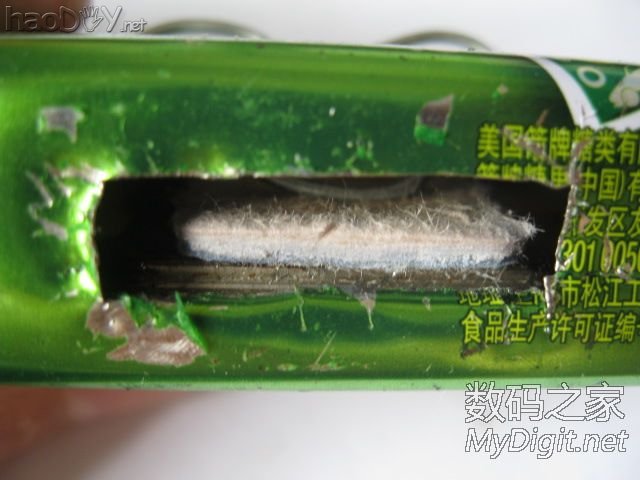

自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

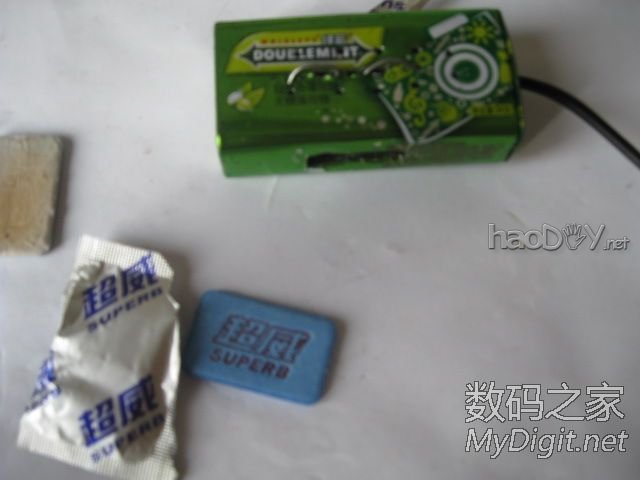

超威蚊香片。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

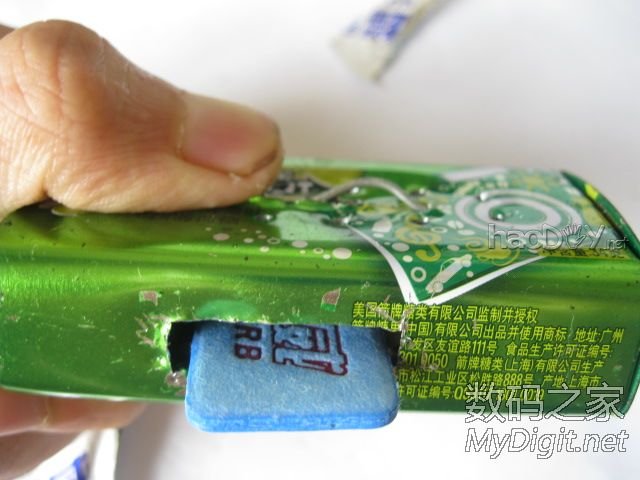

往后扳动卡子,插入蚊香片。

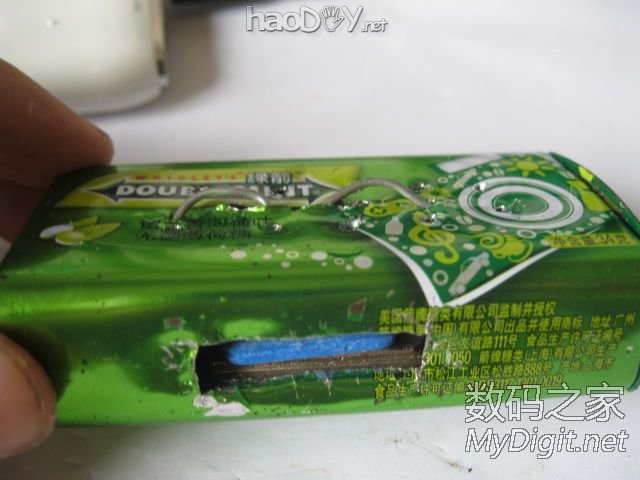

自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便

往前扳动,卡进啦。
自制USB电蚊香,默默无蚊过夏天!移动电源供电,随身携带更方便
