小改共田风扇档位顺序，提高锂电池过放保护电压

时间:2017-07-22 11:04来源:数码之家 作者:n87735561 点击: 次
放假无聊折腾一下前些天买的共田小风扇，原电路开机三档顺序高中低，现改为低中高。放电到3.3伏时闪灯提示，实测电压下降到2.3伏时截止保护，现改为3伏截止。具体过程看图~~~~~~~~~~~~~~~~~档位顺序改动很简单，如图把单片机2/5脚电阻对调就可以改成低中高了
放假无聊折腾一下前些天买的共田小风扇，原电路开机三档顺序高中低，现改为低中高。
放电到3.3伏时闪灯提示，实测电压下降到2.3伏时截止保护，现改为3伏截止。
具体过程看图~~~~~~~~~~~~~~~~~
小改共田风扇档位顺序，提高锂电池过放保护电压

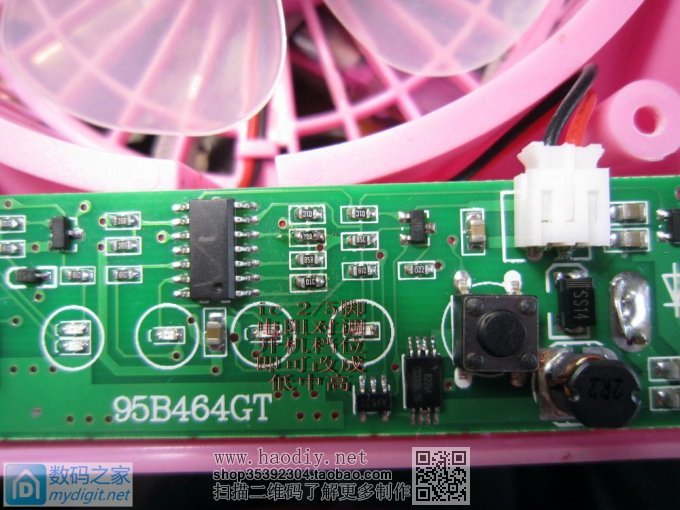

档位顺序改动很简单，如图把单片机2/5脚电阻对调就可以改成低中高了。
小改共田风扇档位顺序，提高锂电池过放保护电压

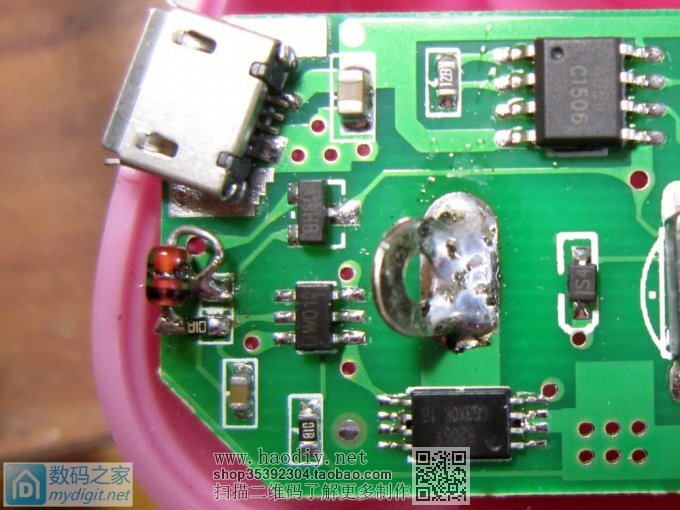

上图是增加一个正向压降0.72伏的玻封稳压管，把dw01的5脚电阻焊开一头正向串接上
去，实测保护电压由原来的2.3提高到了3伏。
小改共田风扇档位顺序，提高锂电池过放保护电压

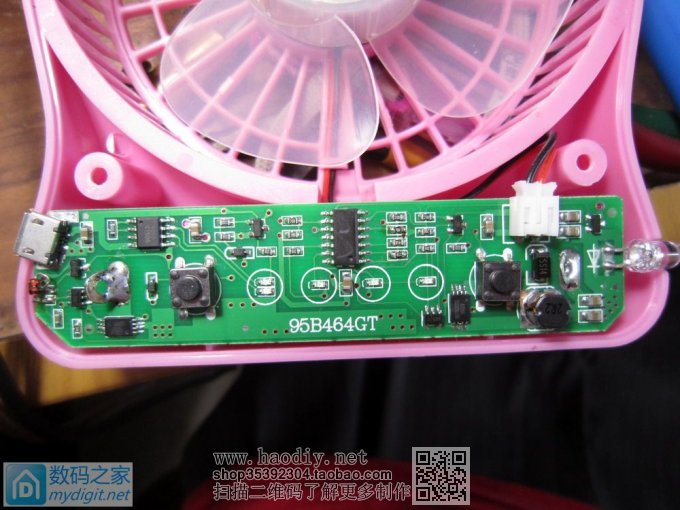

改好后的板子全貌，小改动用得放心些，喜欢折腾的人大多有点强迫症小改共田风扇档位顺序，提高锂电池过放保护电压
最后祝大家玩得开心，五一快乐小改共田风扇档位顺序，提高锂电池过放保护电压
